Amplificador de fibra dopado con iterbio

Tabla de contenido

1. Introducción del amplificador de fibra dopado con iterbio

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago.

10. plazo de entrega

11. Notas de operación y mantenimiento

12. Garantía de Calidad y Servicio Postventa

Introducción del producto: amplificador de fibra dopado con iterbio

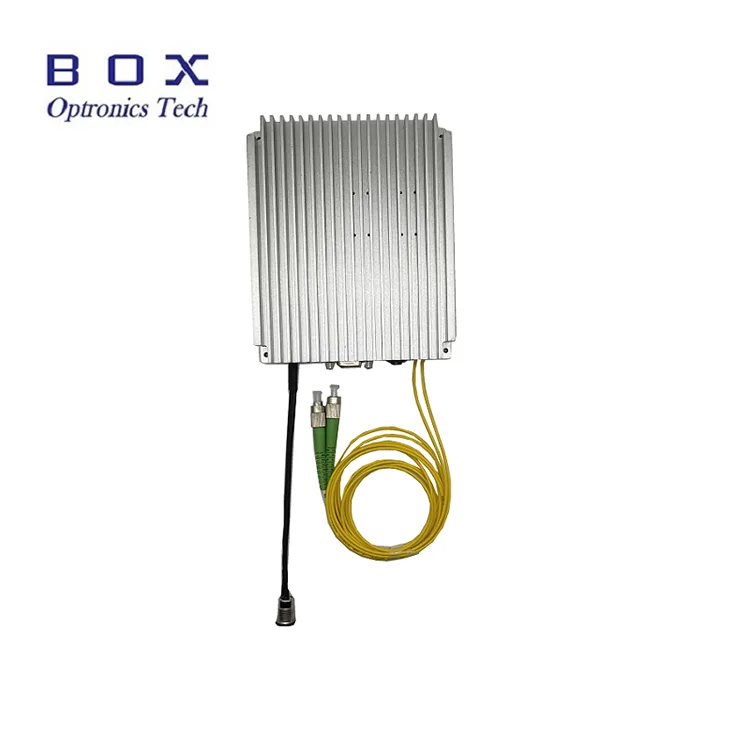

El amplificador de fibra dopada con iterbio (YDFA) utiliza una bomba láser semiconductor para excitar la fibra de ganancia dopada con iterbio, proporcionando una amplificación óptica eficiente en el rango de longitud de onda de 1030 a 1080 nm. El amplificador ofrece una potencia de salida saturada opcional y continuamente ajustable a 17/20/23/25/26/27/30/33/37/40 dBm, con alta ganancia, bajo ruido y rendimiento de salida estable.

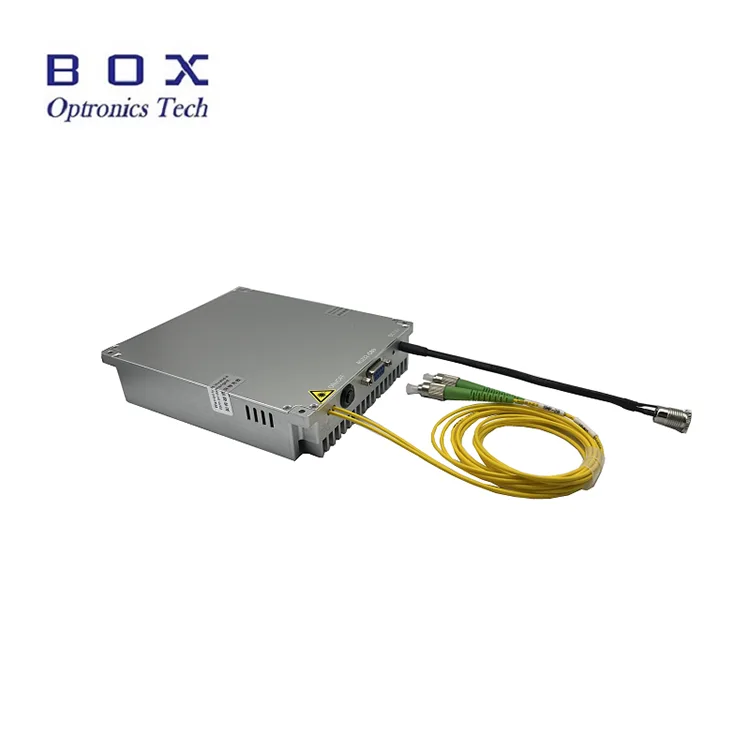

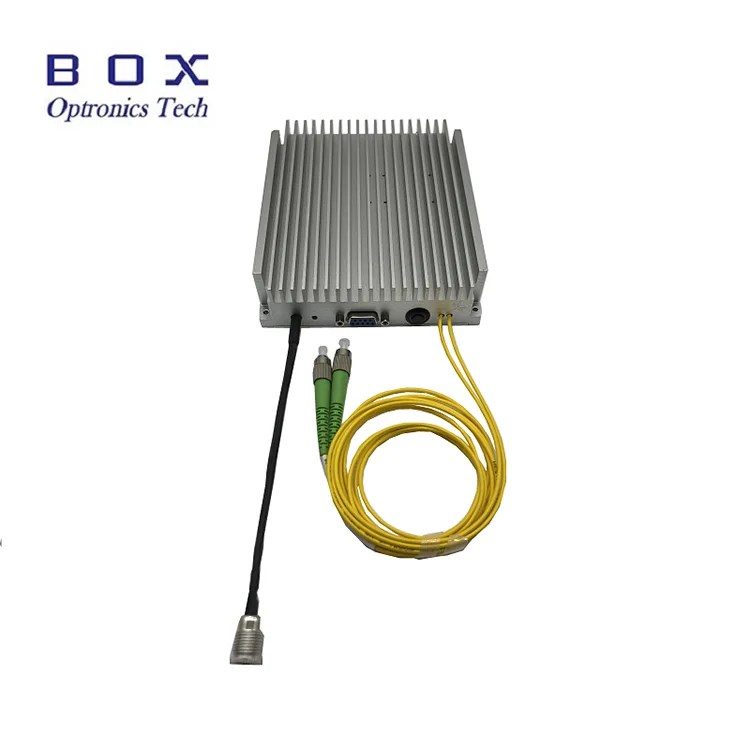

Disponible en configuraciones de módulo compacto y de mesa, el YDFA admite control de panel frontal, comunicación en serie y operación de software de PC, lo que lo hace adecuado para aplicaciones como amplificación láser de 1064 nm en investigación científica, sistemas láser industriales, aplicaciones de láser de fibra y sistemas de medición óptica de precisión.

Especificaciones del producto: amplificador de fibra dopada con iterbio

Características del producto: amplificador de fibra dopado con iterbio

● Amplia gama de longitudes de onda;

● Alta potencia de salida de hasta 40 dBm;

● Bajo nivel de ruido;

● Hi1060 o PM980 opcional.

Aplicaciones del producto: amplificador de fibra dopada con iterbio

● Óptica no lineal; yo

● Fotónica de microondas;

● Sistemas LiDAR coherentes.

Detalles del producto: amplificador de fibra dopada con iterbio

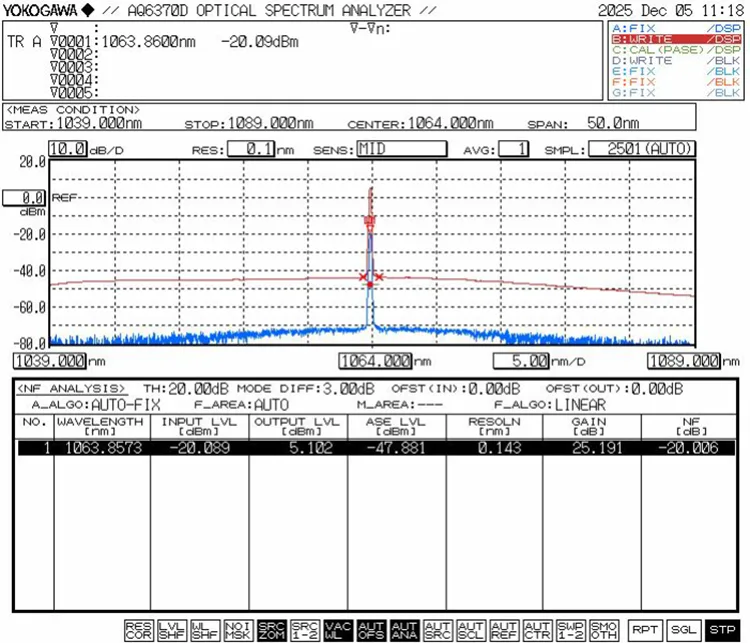

● Espectro óptico de señal amplificada de 1064 nm, potencia de entrada de 0 dBm, 3 A.

● Inestabilidad de energía @ potencia de salida 27 dBm, entrada 0 dBm 1064 nm, modo APC

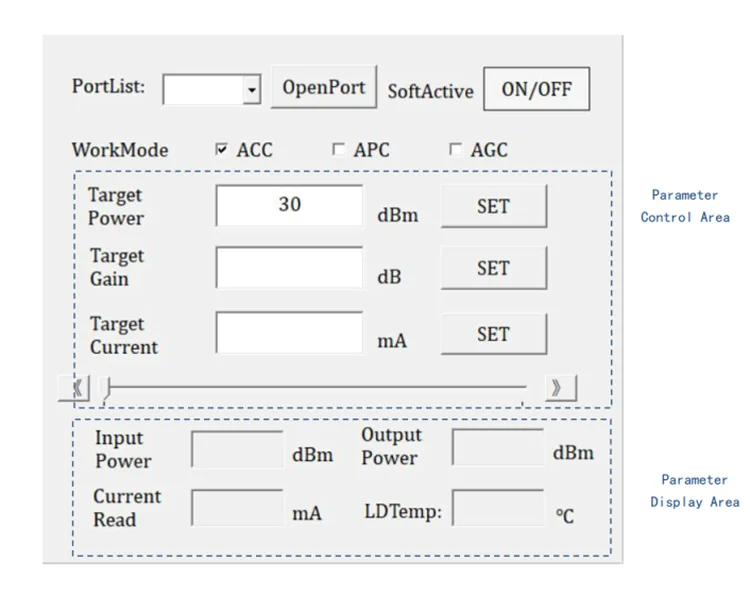

● Interfaz del software de control de PC

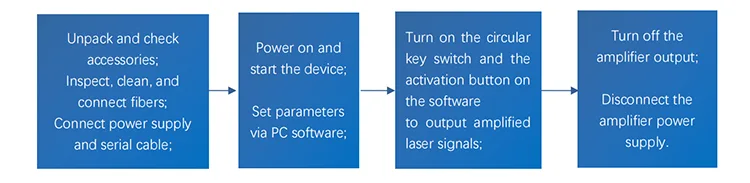

Pasos de operación: amplificador de fibra dopado con iterbio

Paso 1. Desembalaje y ensamblaje: Antes del ensamblaje, verifique si todos los accesorios están completos, incluido el cable de alimentación o el adaptador de corriente, puentes de fibra, manual de operación, informe de prueba, etc.

Conecte la fuente de alimentación: los amplificadores de mesa se pueden conectar directamente a la alimentación de CA; Los amplificadores modulares deben conectarse a una fuente de alimentación conmutada de CC o a una fuente de alimentación regulada que cumpla con sus requisitos de fuente de alimentación.

Utilice equipos y herramientas especiales (inspector del extremo de la fibra, kit de limpieza del conector de fibra) para inspeccionar y limpiar el extremo del conector de fibra. Sólo cuando esté completamente limpio, utilice puentes de fibra para conectar la fuente de luz de señal al puerto de entrada del amplificador.

Paso 2. Encienda la fuente de alimentación del amplificador, seleccione el modo de trabajo en el software de la PC y configure parámetros como la potencia de salida o la corriente de la bomba.

Nota: Cada vez que se enciende el módulo amplificador, el modo de funcionamiento (APC/ACC) y la corriente de funcionamiento o la potencia de salida del amplificador son los ajustes de parámetros del último uso. Si es necesario un ajuste, se puede modificar a través del software de la PC. El amplificador generalmente viene configurado de fábrica con la corriente de trabajo mínima y la potencia de salida mínima.

Paso 3. Presione el interruptor de la clave de activación (ACT) en el módulo y haga clic en el interruptor de activación suave (SOFTACTIVE) en el software de la PC. En este momento, la señal láser comienza a amplificarse y emitirse. Durante el experimento, el modo de trabajo y la potencia de salida se pueden ajustar oportunamente según sea necesario.

Nota: Cuando el amplificador está en estado de emisión de luz (el interruptor de activación está encendido), está estrictamente prohibido enchufar, desenchufar o conectar conectores de puente de fibra; de lo contrario, es probable que se dañen el extremo del conector del puente de fibra y el propio amplificador, lo que provocará fallos de funcionamiento.

Paso 4. Después del uso, apague el interruptor de llave de activación (ACT) para cortar la salida del amplificador, apague la fuente de alimentación y desconecte la conexión de fibra.

Información para realizar pedidos: amplificador de fibra dopado con iterbio

por ejemplo: YDFA-27-PM-M

(Información de pedido: Amplificador de fibra dopada con iterbio, potencia de salida 27dBm, con fibra PM980, paquete de módulos).

Hoja de datos y hoja de pruebas: amplificador de fibra dopada con iterbio

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago-Amplificador de Fibra Dopada con Iterbio

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

(3) Otro

● Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: amplificador de fibra dopado con iterbio

Producción: 10-15 días laborables. (Si hay algunos en stock, el envío será más rápido).

La logística internacional: 3-5 días laborables.

Notas de funcionamiento y mantenimiento: amplificador de fibra dopado con iterbio

● El amplificador debe funcionar dentro del rango de potencia y longitud de onda de la señal óptica nominal. No introduzca señales ópticas más allá del rango especificado. Consulte el informe de prueba del producto para conocer parámetros específicos.

● Antes de comenzar, asegúrese de que el interruptor de encendido y el interruptor de llave estén apagados y luego conecte la fuente de alimentación. Al apagar, primero apague el interruptor de llave y desconecte la fuente de alimentación después de que se apague el indicador de salida. No corte directamente la fuente de alimentación cuando el amplificador esté funcionando.

● No se recomienda enchufar/desconectar con frecuencia los conectores de fibra de entrada y salida, ya que puede causar contaminación por polvo, mayor pérdida de inserción o quema de la cara del extremo del conector de fibra.

● El conector FC/APC en el puerto de salida principal es sólo para pruebas de energía; Está estrictamente prohibido conectarlo a otros conectores de fibra. Si la fibra de salida necesita conectarse a otras fibras, se recomienda realizar el empalme por fusión con una empalmadora por fusión de fibras.

● Mantenga el dispositivo alejado de la humedad, el polvo y la corrosión; guárdelo en un lugar seco.

Garantía de calidad y servicio posventa: amplificador de fibra dopada con iterbio

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
