Fuente de bomba de alta potencia de fibra multimodo de 1064 nm

Tabla de contenido

1. Introducción de la Fuente de bomba de alta potencia de fibra multimodo de 1064 nm

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Accesorios estándar

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

Introducción del producto

La fuente láser de alta potencia de 1064 nm se basa en un Chip láser semiconductor de alto rendimiento, con salida acoplada de fibra de 105/125um, Y un circuito de conducción de corriente constante diseñado para garantizar una seguridad y estabilidad. funcionamiento del láser. adecuado para aplicaciones en bombeo láser de fibra, biomedicina, etc. Durante el uso a largo plazo, se debe prestar atención a la disipación de calor de la fuente láser.

Producto Especificaciones

Características del producto

● Alta estabilidad;

● Alto potencia de salida;

● Paquete de módulos con monitoreo de comunicación para una fácil integración;

● Proporcione un conector FC/UPC o SMA905.

Aplicaciones de productos

● Bombeo con láser de fibra;

● Biomedicina;

● Procesamiento láser de materiales.

Producto Detalles

● Accesorios estándar

Operación Pasos

Paso 1. Desembalaje: Antes del montaje, verifique si todos los accesorios están completos, incluido el módulo de fuente de bomba y datos USB cable, adaptador de corriente, informe de prueba, etc.

Paso 2. Fuente de alimentación: conectado a una CC fuente de alimentación conmutada o una fuente de alimentación regulada que cumpla con su potencia requisitos de suministro. Utilice únicamente el adaptador de corriente original compatible (DC12V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado según los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: Abra el tapa antipolvo en el conector o brida de fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

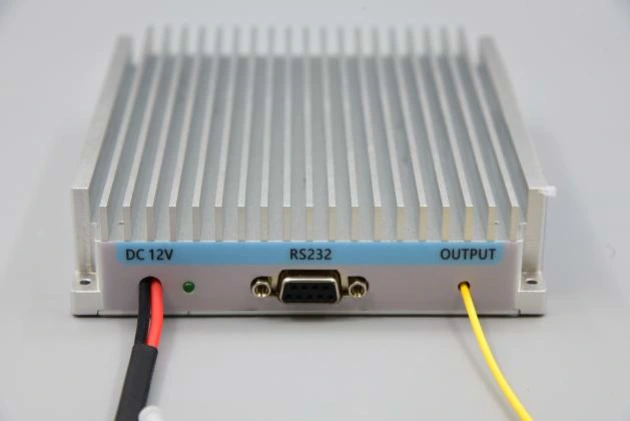

Setp4.Conectar a la computadora host: Usar el cable de datos USB-RS232 DB9 para conectar la fibra multimodo de alta potencia de 1064 nm Fuente de bomba y la computadora; la computadora primero debe instalar un dedicado controlador de puerto serie para identificar el cable de datos del puerto serie USB-RS232; El software del ordenador host y el módulo de fuente de luz no se pueden conectar correctamente. conectados y comunicados. Pregunte a Box Optronics por el conductor.

Paso 5. Software de control: Box Optronics proporciona el comando serial o software de PC para controlar la corriente LD y la temperatura LD de la fibra multimodo de 1064 nm Fuente de bomba de alta potencia. Elija el puerto correcto, configure el puerto actual y temperatura, luego haga clic en el botón abrir. (Para evitar daños, aumente la velocidad corriente lentamente en la operación inicial. No aplique toda la corriente inmediatamente.)

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Realizar pedidos información

por ejemplo: BFL-1064-20M1 -FU-M

(Información de pedido: Fuente de bomba de alta potencia de fibra multimodo de 1064 nm, 20 W potencia de salida, con fibra 105/125um 0.22NA, conector FC/UPC, paquete de módulos).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 15 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

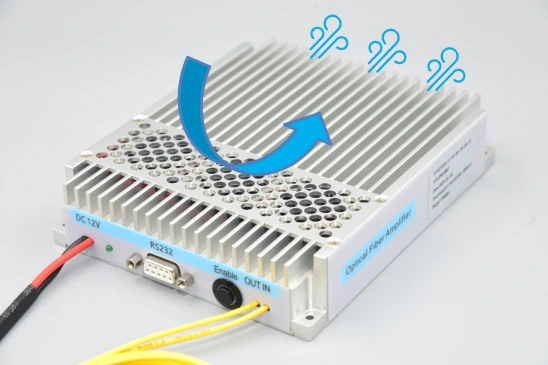

● Durante el uso prolongado, se debe prestar atención al calor disipación de la fuente láser. La fuente láser debe fijarse en el calor. fregadero y enfriado por un ventilador.

● Antes de utilizar una fuente láser con un conector de fibra, es necesario para garantizar que la cara final del conector de fibra óptica esté limpia para evitar quemar el enchufe de fibra óptica, lo cual no está cubierto por la garantía gratuita.

● Asegúrese de que todos en el área usen dispositivos de seguridad láser adecuados. Gafas para proteger contra la radiación generada por el láser. se supone que el operador esté familiarizado con los peligros involucrados en la operación del láser y Prácticas de seguridad con láser.

● Cuando el dispositivo está en uso, puede emitir muchos vatios de luz óptica. radiación. Esto presenta tanto un riesgo para la seguridad ocular como una posible fuente de calor. para encender combustibles.

● Instale un tope de haz adecuado para capturar la radiación óptica del extremo de la fibra. Asegúrese de que la salida esté dirigida a un tope de haz apropiado o el objetivo previsto.

● Siempre aumente la corriente aplicada al dispositivo desde cero hasta el nivel deseado. Invierta este procedimiento al apagar el diodo.

● El funcionamiento a potencias y temperaturas superiores a las especificaciones acelerar el envejecimiento del dispositivo y puede destruirlo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
