Fuente de luz de alta potencia SLD de 1310 nm y 80 mW

Tabla de contenido

1. Introducción de la fuente de luz de alta potencia SLD de 1310 nm y 80 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago.

10. plazo de entrega

11. Notas de operación y mantenimiento

12. Garantía de Calidad y Servicio Postventa

Introducción del producto: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

La fuente de luz de alta potencia SLD de 1310 nm y 80 mW de Box Optronics utiliza chips láser semiconductores avanzados y circuitos integrados dedicados para ofrecer alta potencia, estabilidad excepcional y bajo consumo de energía. Esta fuente de luz proporciona una potencia de salida de al menos 80 mW (con un valor típico de 100 mW), acoplada a través de fibra monomodo o de mantenimiento de polarización. Está equipado con una interfaz de pantalla táctil que permite ajustar la corriente y la potencia de salida de la fuente de luz.

Especificaciones del producto: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

Características del producto: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

● Alta potencia: mín. 80 mW, típico 100 mW.

● Potencia y espectro estable;

● Pantalla táctil LCD, fácil de operar;

● Fibra SMF-28e/PM.

Aplicaciones del producto: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

● Detección de fibra óptica;

● Pruebas de pérdida de inserción de componentes pasivos;

● Imágenes médicas/biológicas profundas.

Detalles del producto: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

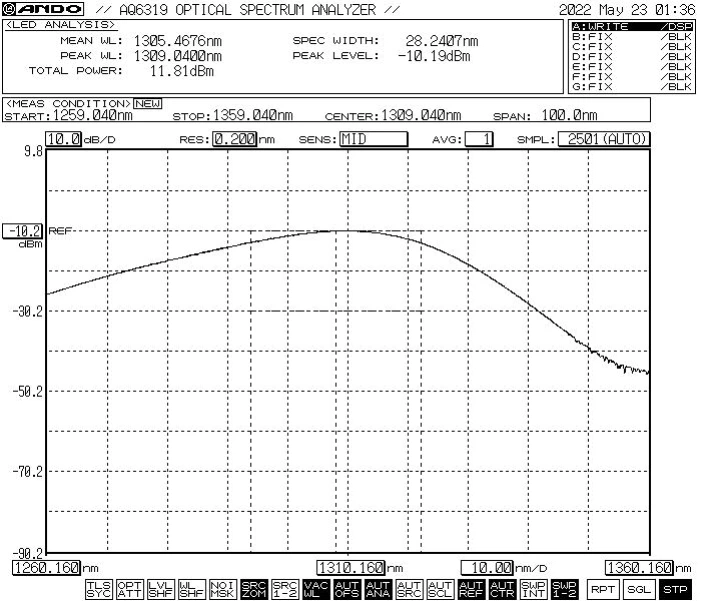

● Espectro típico

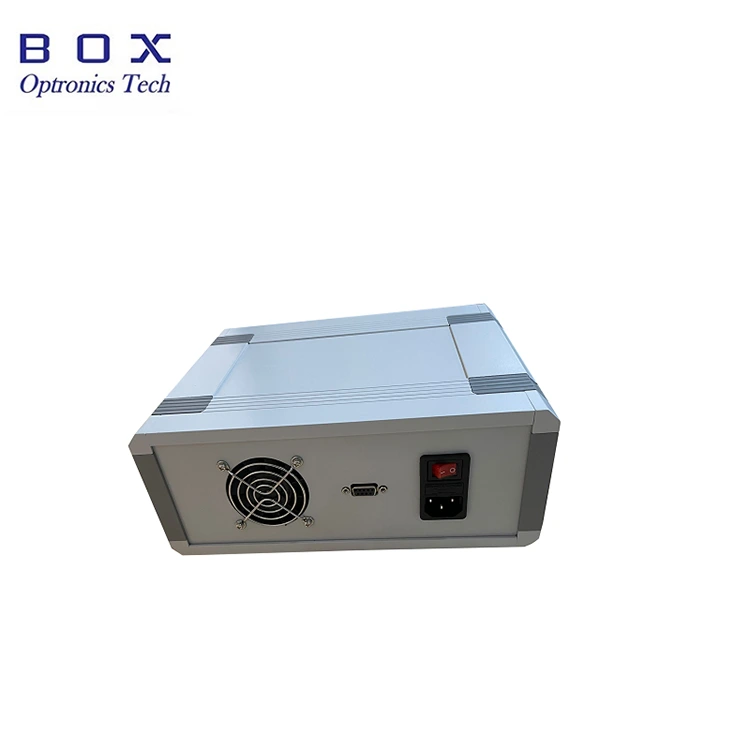

● Vista posterior: con ventilador de refrigeración, interfaz de comunicación, interruptor de encendido, puerto de alimentación.

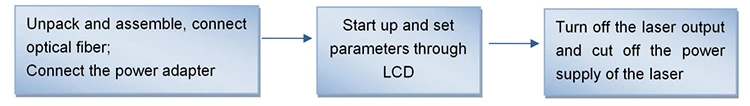

Pasos de operación: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

Paso 1. Apertura y montaje:

Compruebe si los accesorios están completos antes del montaje.

Paso 2. Conecte la fuente de alimentación:

Inserte el cable de alimentación en el zócalo del cable de alimentación de la placa posterior del chasis y conecte la fuente de alimentación.

Paso 3. Conexión de la fibra de salida: abra la tapa antipolvo en el conector o brida de la fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se probará después de confirmar que no hay contaminación ni daños.

Paso 4. Encienda la fuente de luz:

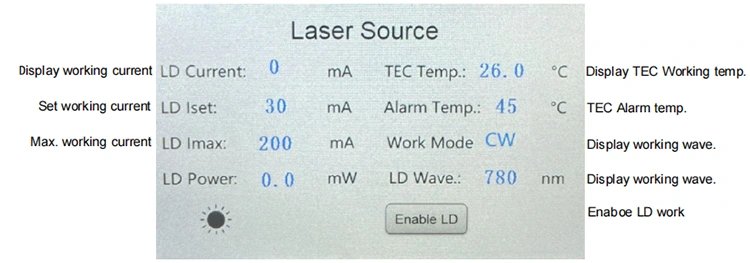

Encienda el interruptor de encendido en la parte posterior. Nota: en este momento los valores de corriente y potencia de trabajo son los parámetros configurados durante el último apagado. Si necesitas ajustarlos, puedes tocarlos y modificarlos a través de la pantalla LCD. Después de configurar la corriente de trabajo adecuada, active la salida del láser a través del interruptor "Activar LD".

Paso 5. Cerrar

Después del uso, apague el panel frontal "habilitar LD" para apagar la salida del láser y apague el interruptor de encendido, desconecte el cable de alimentación.

Información para realizar pedidos: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

por ejemplo: BSLD-1310-1HSM-FA-B

(Información de pedido: Fuente de luz SLD de alta potencia de 1310 nm y 100 mW, con fibra SM, conector FC/APC, paquete de sobremesa).

Hoja de datos y hoja de pruebas: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago-Fuente de luz de alta potencia SLD de 1310 nm y 80 mW

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

La producción tarda alrededor de 10 días laborables. (Si hay algunos en stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de funcionamiento y mantenimiento: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

● Al comenzar, primero confirme que el interruptor de encendido y el interruptor de botón estén apagados y luego conecte la fuente de alimentación. Al apagar, primero confirme el interruptor de apagado LD, luego apague el interruptor del botón y luego desconecte la fuente de alimentación. No corte el suministro eléctrico directamente cuando el equipo esté funcionando.

● Antes de conectar el conector de fibra óptica, límpielo con papel espejo sin polvo y asegúrese de cooperar con el detector del extremo de la fibra óptica para observar. Después de confirmar la limpieza, conéctelo a través de la brida; La cara del extremo del conector de fibra óptica puede quemarse cuando se conecta el láser. Al conectar la brida, se debe garantizar que no se realice ninguna operación ligera. Cuando no esté en uso, cubra la tapa antipolvo del conector de fibra óptica.

● Para evitar quemar el extremo del conector de fibra óptica con polvo, no conecte y desconecte con frecuencia el conector de fibra óptica en el panel frontal.

● Preste atención a la resistencia a la humedad y colóquelo en un lugar seco.

Garantía de calidad y servicio posventa: fuente de luz de alta potencia SLD de 1310 nm y 80 mW

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) El producto está dañado o deteriorado debido a factores naturales o efectos ambientales (descarga eléctrica, polvo);

(2) El producto está dañado debido a una operación no estándar por parte del usuario;

(3) El producto tiene daños evidentes provocados por el hombre;

(4) El producto es desmontado, modificado o reparado sin autorización de la empresa;

(5) La etiqueta adhesiva de garantía de la carcasa de la fuente de luz está alterada o incompleta;

(6) El producto se daña o se pierde durante el transporte.
