Láser de fibra de ancho de línea ultraestrecho de 1064 nm y 20 kHz

Tabla de contenido

1. Introducción de la Láser de fibra de ancho de línea ultraestrecho de 1064 nm y 20 kHz

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

Introducción del producto

Esta es una fibra de ancho de línea ultraestrecho de 1064 nm y 20 kHz Láser que emplea una estructura de cavidad láser DFB de fibra óptica, que genera una Láser de onda continua de ancho de línea estrecho de modo longitudinal único en 1064 nm banda de longitud de onda. La potencia de salida 50/100/200/500/1000mW es opcional. eso Admite configuraciones modulares y de mesa con comunicación RS232. Interfaz y software de monitoreo para la integración del sistema. Adecuado para LiDAR, hidroacústica y detección distribuida de fibra óptica.

Producto Especificaciones

Características del producto

● espectral ancho de línea ≤20 KHz;

● Todo fibra Cavidad resonante DFB;

● longitud de onda estable sin salto de modo.

Aplicaciones de productos

● LiDAR;

● acústico sensores, hidrófonos;

● Fibra Detección óptica distribuida.

Producto Detalles

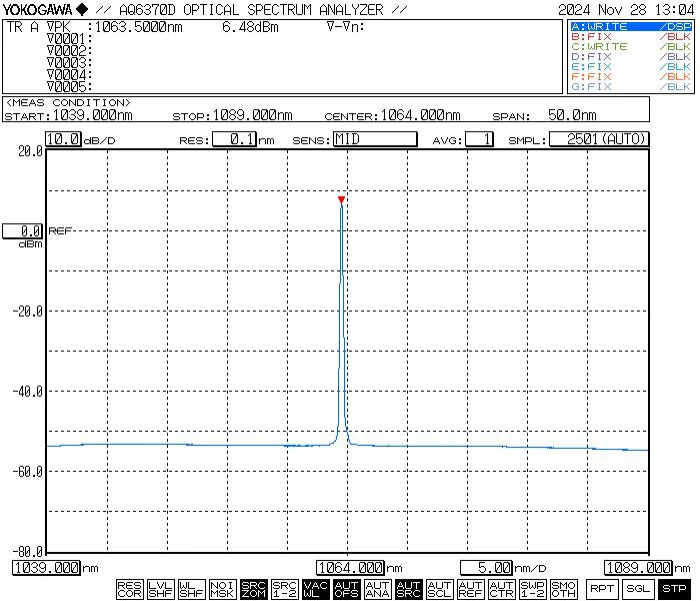

● Espectro típico: 1064 nm

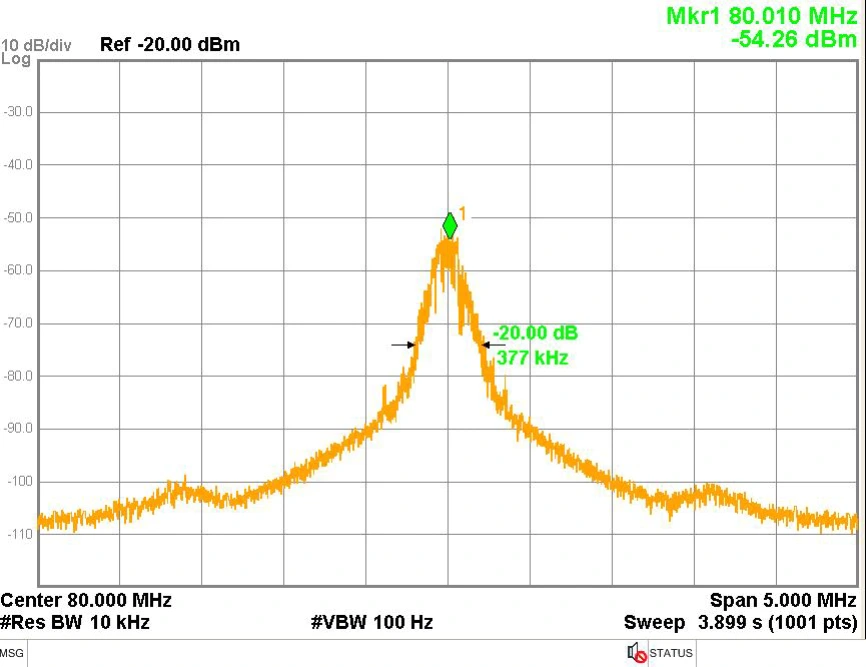

● Ancho de línea típico: ancho de línea espectral de 3 dB ≤ 20 KHz (igual a 20 dB de ancho de línea / 20)

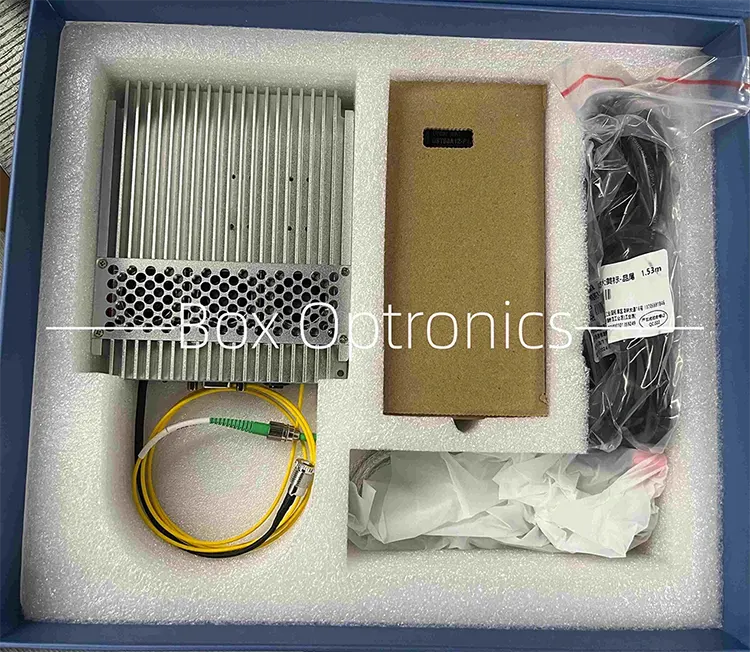

● Ejemplo de embalaje

Operación Instrucciones

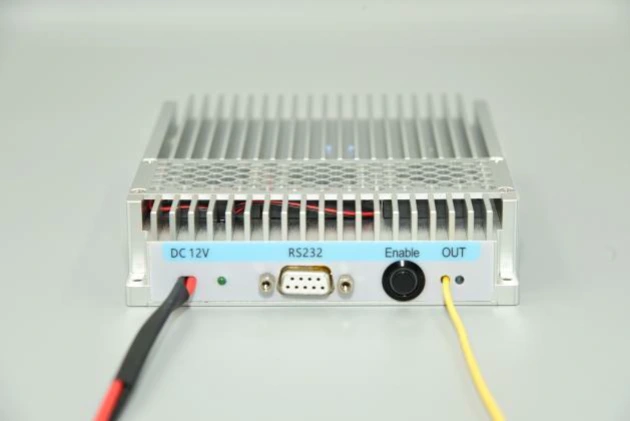

Paso 1.Apariencia: El módulo incluye un conector de alimentación, indicador de alimentación, interfaz de comunicación RS232, salida interruptor de activación y puerto de fibra de salida láser.

Paso 2. Fuente de alimentación: el puerto de alimentación utiliza un estándar DC5.5×2.1mm interfaz. Utilice únicamente el adaptador de corriente original compatible (DC5V o DC12V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. Un conector de alimentación en forma de U El cable para conectar a una fuente de alimentación de interruptor está disponible a pedido en el momento de la compra.

Paso 3. Conexión de la fibra óptica Puente: Retire la tapa antipolvo del conector de fibra, inspeccione la cara del extremo para ver si contaminación o daños, y garantizar la limpieza antes de conectar a otros dispositivos de fibra o equipos de prueba. Para los modelos de alta potencia, el empalme por fusión es recomendado.

Paso 4. Conexión del módulo a un host Computadora: Utilice el cable de datos serie USB-RS232 incluido para conectar el módulo a la computadora. Instale el controlador serie dedicado (proporcionado por el fabricante) para permitir la comunicación. Sin el controlador, el software host No se puede conectar al módulo.

Paso 5.Software: El El software host permite ajustar la potencia de salida y controlar la salida del láser a través de el botón "SoftActive" (consulte el diagrama de interfaz a continuación). El software muestra la corriente configurada de la bomba, la potencia de salida y el estado de monitoreo de temperatura.

Paso 6. Operaciones de software específicas: como se muestra en el diagrama, después de iniciar el host software de computadora, primero seleccione el número de puerto serie correcto en el Lista de puertos serie "PortList" y haga clic en "OpenPort". para abrir el puerto serie. El "Poder" y "LDTemp" Luego, las ventanas mostrarán la potencia de salida actual del módulo y la temperatura de la bomba. Ingrese el valor actual de la unidad de bomba en el campo "Actual" y haga clic en el botón "CONFIGURAR". Los ajustes surten efecto y la fuente de luz emite energía óptica solo cuando ambos botones físicos encienden la luz módulo fuente y el botón "SoftActive" del software están activados. encendido. El número de versión del software del ordenador host debe coincidir con el del software. versión especificada en el informe de prueba del producto; la versión del software se puede encontrar en el informe de prueba de cada producto.

Paso 7. Memoria de parámetros: los ajustes y el estado configurados a través del software son guardado automáticamente en el módulo memoria interna. No se requiere conexión a la computadora host si los parámetros no Necesita modificación.

Realizar pedidos información

por ejemplo: NLFL-1064-50-T-SM-M

(Información del pedido: Láser de fibra de ancho de línea ultraestrecho de 1064 nm y 20 kHz, Potencia de salida de 50 mW, potencia ajustable, fibra SM, paquete de módulos).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días hábiles. (Si hay algunos en Stock, se enviará más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

● No se recomienda insertar y desconectar la salida con frecuencia. conectores de fibra para evitar la contaminación del polvo, lo que puede provocar un aumento pérdida de inserción o quemado de la cara del extremo del conector de fibra.

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un Detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte fibras sin energía para evitar quemaduras en el extremo. Los conectores de fibra óptica deben estar cubierto con tapas antipolvo.

● Si la fibra de salida necesita conectarse a otra fibra, es Se recomienda utilizar una empalmadora por fusión.

● Al iniciar, primero confirme que el interruptor de encendido y el interruptor de llave están apagados y luego conecta la fuente de alimentación. Al apagar, primero Apague el interruptor de llave y luego desconecte la fuente de alimentación después de la salida. La luz indicadora se apaga. No corte directamente el suministro eléctrico cuando el La fuente de luz está funcionando.

● Preste atención a las medidas a prueba de humedad, polvo y anticorrosión y guárdelo en un lugar seco.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
