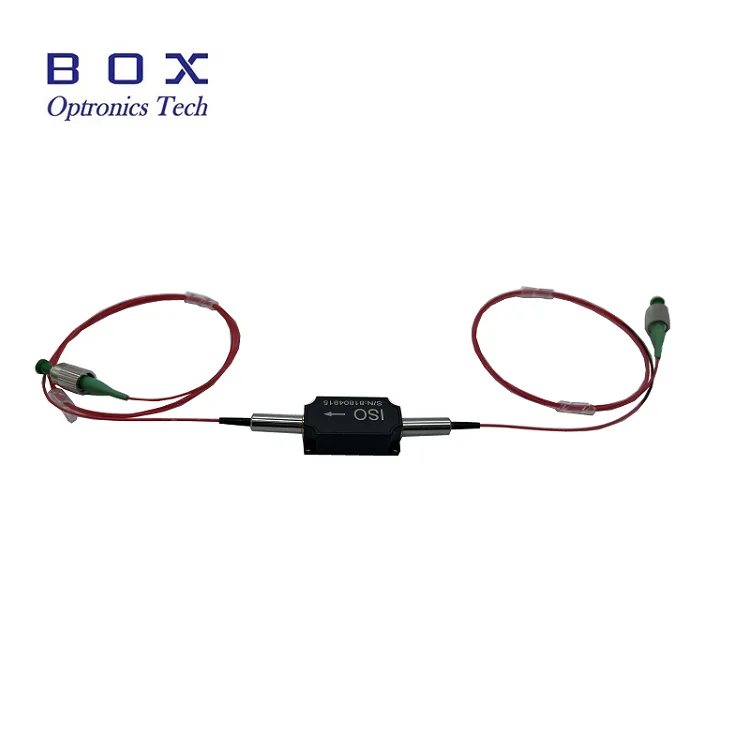

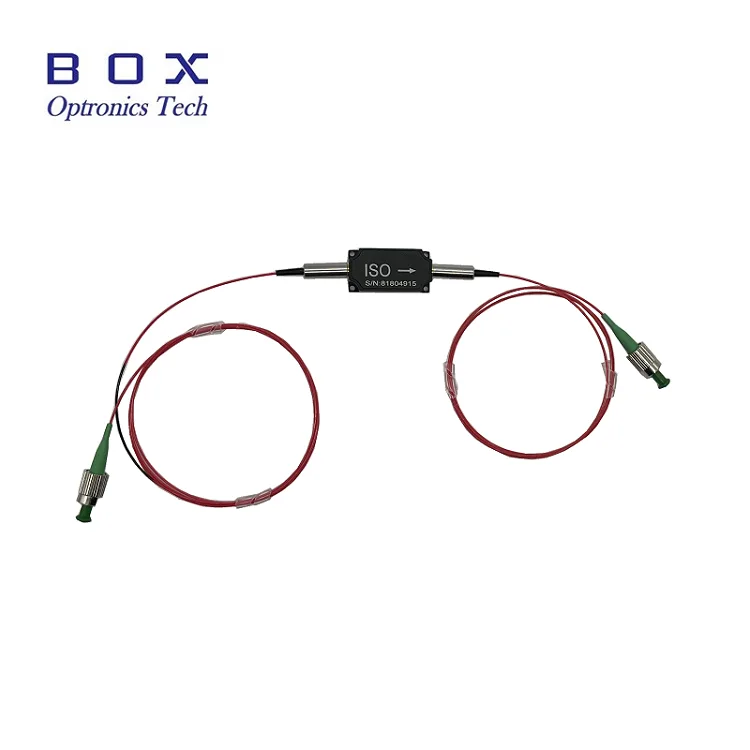

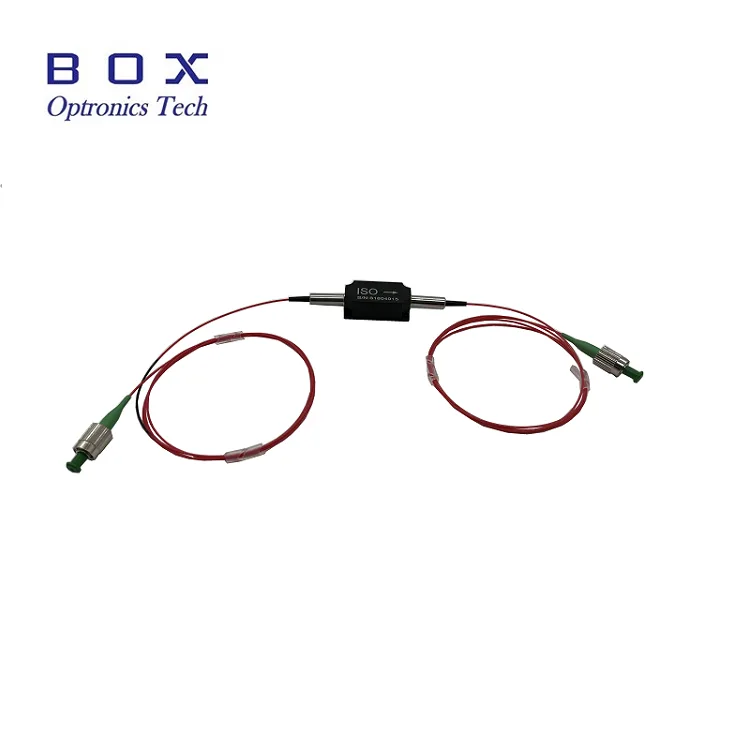

Aislador óptico de alta potencia de 850 nm

Box Optronics proporciona el aislador óptico de alta potencia de 850 nm, un componente óptico pasivo diseñado para proteger los sistemas ópticos de retrorreflexiones dañinas. Este aislador de alto rendimiento presenta un aislamiento excepcional de hasta 35 dB, una pérdida de inserción ultrabaja típica de 0,8 dB y admite un manejo de alta potencia de hasta 500 mW/1 W/5 W/10 W de potencia promedio.

Alojado en un paquete compacto de 58 × 28 × 26 mm con cables flexibles de fibra de 780 HP, este aislador ofrece confiabilidad y estabilidad excepcionales para aplicaciones exigentes. Ya sea para láseres de fibra, sistemas OCT, amplificadores ópticos o instrumentos de prueba, Box Optronics ofrece aisladores de alta calidad respaldados por un riguroso control de calidad y soporte técnico global.

Características clave

● Alto aislamiento: hasta 35 dB de aislamiento máximo típico

● Baja pérdida de inserción: 0,8 dB típico, 1,2 dB máximo

● Alta pérdida de retorno: 45 dB

● Alto índice de extinción para las versiones que mantienen la polarización.

● Manejo de alta potencia: 500 mW/1 W/5 W/10 W potencia promedio

● Pérdida dependiente de la polarización baja (PDL): <0,15 dB

● Diseño de paquete compacto y robusto

● Fibra SM/fibra PM/u otras fibras flexibles

● Alta confiabilidad y estabilidad a largo plazo

● Amplio rango de temperatura de funcionamiento: -40 °C a +85 °C

Aplicaciones típicas

● Instrumentos ópticos de prueba y medición.

● Sistemas de tomografía de coherencia óptica (OCT) de 840 nm/850 nm

● Sistemas de láser de fibra de 850 nm y fuentes de semillas

● Sistemas de detección de fibra óptica (detección interferométrica)

● Laboratorios de investigación y desarrollo

● Imágenes y diagnóstico biomédicos

Especificaciones técnicas

Especificaciones ópticas (T=25°C)

Especificaciones mecánicas y ambientales

Detalles del producto

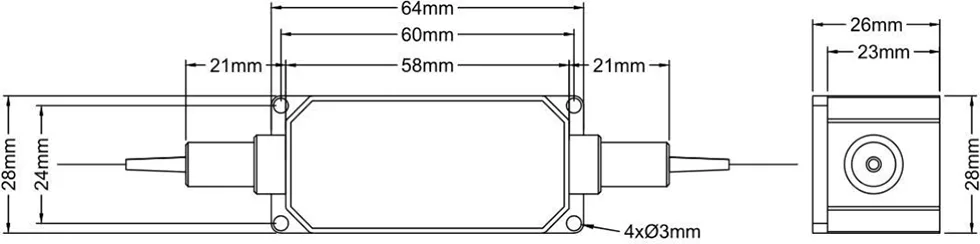

Dimensiones del paquete

El aislador está empaquetado en una carcasa de plástico compacta y robusta con las siguientes dimensiones (unidad: mm):

Principio de funcionamiento

Un aislador óptico de fibra acoplada de alta potencia de 850 nm es un componente óptico pasivo que proporciona transmisión de luz no recíproca, lo que permite el paso de señales ópticas directas mientras bloquea los reflejos inversos en sistemas basados ​​en fibra.

El dispositivo se basa en el efecto de rotación de Faraday combinado con óptica de polarización y está disponible en versiones de fibra monomodo (SMF) y fibra de mantenimiento de polarización (PMF), lo que permite una integración flexible en diferentes sistemas ópticos.

● Dirección hacia adelante: la luz pasa con una pérdida de inserción mínima.

● Dirección inversa: la luz reflejada hacia atrás se bloquea con un alto aislamiento.

● Protege los diodos láser y los amplificadores contra daños y ruido inducidos por la retrorreflexión.

● Mejora la estabilidad del sistema y reduce la intensidad del ruido (RIN)

¿Por qué elegir Box Optronics?

●  ✓ Control de calidad estricto con pruebas 100% antes del envío

●  ✓ Precios competitivos con capacidad estable de entrega a granel

●  ✓ Opciones de personalización flexibles para longitud de onda, potencia y fibra

●  ✓ Soporte técnico 7×24 horas y respuesta rápida

●  ✓ Pruebas de muestra disponibles para evaluación

●  ✓ Envío global con entrega urgente de DHL, UPS y FedEx

Información de pedido

Nomenclatura del modelo

HPIS/HPMIS - XXX -X - X - X - X - XX - XX

Ejemplo: HPIS -850 -0 -1 -1 -0 -00- FA

Aislador óptico de alta potencia de 850 nm, fibra SM, tubo holgado de 900 um, longitud de fibra de 1 m, dimensiones: 58 x 28 x 26 mm, potencia de manejo de 500 mW, conector FC/APC

Opciones de personalización disponibles

● Longitud de onda central: 850 nm, 980 nm, 1030 nm, 1064 nm, 1310 nm, 1550 nm

● Potencia nominal: 0,5 W, 1 W, 2 W, 5 W, 10 W, mayor potencia disponible

● Tipo de fibra:780HP,SMF-28, PM1550, otras fibras especiales

● Longitud de la fibra: 0,5 m, 1 m, 1,5 m, 2 m (longitudes personalizadas)

● Tipo de coleta: tubo suelto de 900 um, tubo suelto de 3,0 mm, fibra desnuda

● Tamaño del paquete: dimensiones del paquete estándar o personalizado.

Para requisitos personalizados, comuníquese con nuestro equipo de ventas:

Correo electrónico: sales06@boxoptronics.com

Teléfono: +86-13322933691

Sitio web: www.boxphotonics.com

Hoja de datos e informe de prueba

Cada unidad se envía con un informe de prueba completo que documenta los parámetros de rendimiento medidos. El archivo PDF de la hoja de datos contiene especificaciones detalladas.

● Informe de prueba individual incluido con cada unidad

Ficha de datos

Condiciones de Cotización y Pago

Términos de cotización

● EXW (Ex Works): recomendado si tiene una cuenta de DHL/UPS/FedEx. Realizamos envíos utilizando su cuenta; No cobramos ningún costo de envío.

● DAP (entrega en el lugar): si no tiene una cuenta de mensajería, podemos organizar el envío con flete prepago.

● Otros términos: comuníquese con nosotros para analizarlos.

Condiciones de pago

● PayPal: pago rápido y seguro para muestras y pedidos pequeños

● T/T (transferencia bancaria): método de pago estándar para pedidos de producción normales.

● Alibaba Trade Assurance: protección segura de pedidos para transacciones en línea con garantía del comprador

● Términos de pago flexibles: negociables para socios estratégicos o a largo plazo.

Plazo de entrega

● Producción estándar: ~10 días laborables

● Configuraciones personalizadas: entre 15 y 20 días laborables

● Pedidos por volumen: comuníquese con nosotros para conocer el cronograma de producción.

● Envío internacional: ~3-5 días laborables (DHL/UPS/FedEx express)

● Servicio acelerado: disponible previa solicitud (se puede aplicar una tarifa adicional)

Notas de operación y manejo

Protección ESD

Si bien los aisladores ópticos son dispositivos pasivos, aún se requiere un manejo adecuado para mantener el rendimiento y la confiabilidad.

● Manipule con guantes limpios y sin pelusa para evitar la contaminación.

● Trabajar sobre una superficie limpia y libre de polvo.

● Evite tocar los extremos de la fibra directamente.

● Mantenga las tapas antipolvo en los conectores cuando no estén en uso.

Manejo de fibra

● Evite doblar excesivamente la fibra (radio de curvatura mínimo: 30 mm)

● No tire ni retuerza los cables flexibles de fibra.

● Limpie los conectores de fibra con alcohol isopropílico antes de conectarlos.

● Utilice siempre tapas antipolvo cuando el conector no esté en uso.

● Inspeccione el extremo de la fibra para detectar daños antes de su uso.

● No exceda la clasificación de carga de tracción máxima.

Consideraciones sobre el manejo de energía

● Asegúrese de que la potencia de entrada no supere el máximo nominal.

● Utilice un control de energía adecuado para evitar sobrecargas.

● Permitir una disipación de calor adecuada a niveles de potencia altos

● Montar en un disipador de calor para un funcionamiento continuo de alta potencia.

Instalación y montaje

● Monte el aislador de forma segura utilizando los 4 orificios de montaje.

● Asegúrese de una alineación adecuada para minimizar pérdidas adicionales.

● Deje suficiente espacio para el radio de curvatura de la fibra.

● Opere dentro del rango de temperatura especificado para mayor confiabilidad.

● Evitar tensiones mecánicas en los pigtails de fibra.
