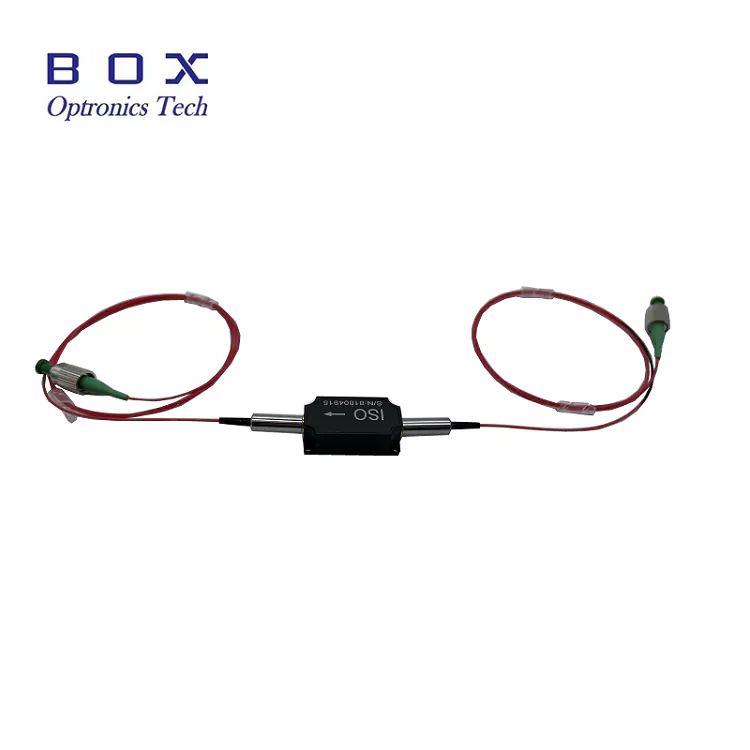

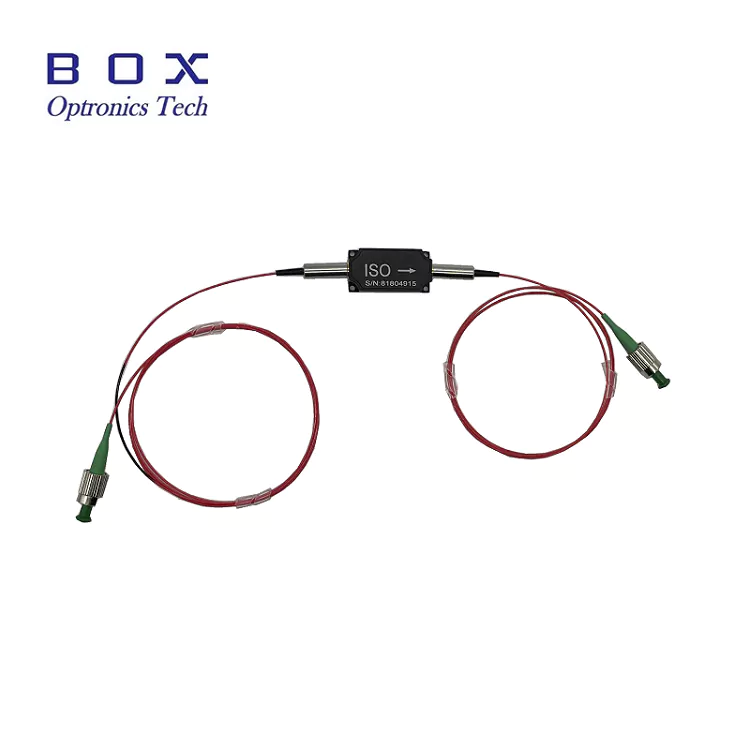

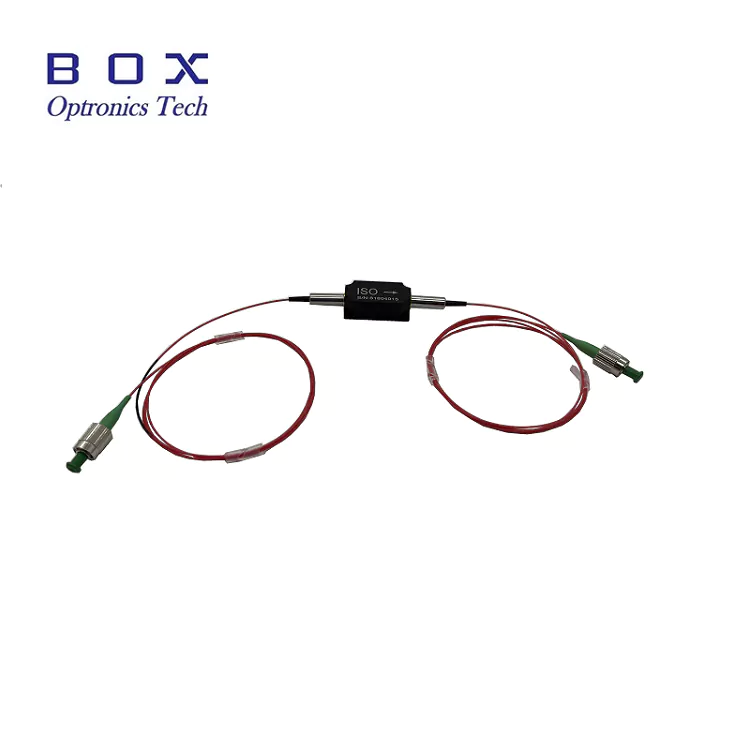

Circulador de alta potencia de 850 nm

Box Optronics suministra el circulador de alta potencia de 850 nm, un componente óptico pasivo de alto rendimiento diseñado para un control preciso de la dirección de la luz en sistemas de fibra óptica. Este circulador de 3 puertos permite la transmisión no recíproca, enrutando señales ópticas de un puerto a otro de manera secuencial mientras mantiene un excelente rendimiento óptico.

Con una pérdida de inserción típica de tan solo 1,0 dB, un alto aislamiento típico de 25 dB y una alta pérdida de retorno de 45 dB como mínimo, este circulador es ideal para aplicaciones de alta potencia de 850 nm. Admite un manejo de potencia promedio total de hasta 500 mW/1 W/5 W/10 W en todos los puertos, lo que lo hace adecuado para sistemas amplificadores y láser de fibra exigentes.

Alojado en un paquete compacto de 58×28×26 mm con pigtails de fibra de 780 HP, el circulador de alta potencia de 850 nm ofrece estabilidad y rendimiento confiable a largo plazo.

Características clave

• Alto aislamiento: aislamiento de pico típico de 25 dB, mínimo de 22 dB

• Baja pérdida de inserción: 1,0 dB típico, 1,5 dB máximo

• Alta pérdida de retorno: mínimo 45 dB (entrada/salida)

• Baja pérdida dependiente de la polarización (PDL): ≤0,15 dB

• Manejo de alta potencia: hasta 500 mW, 1 W, 5 W, 10 W

• Capacidad de potencia máxima alta: <10 kW para operación de pulso ns

• Alta supresión de diafonía: 45 dB mínimo

• Diseño de paquete compacto y robusto: 58×28×26 mm

• Pigtails de fibra de 780 HP para aplicaciones de alta potencia

• Excelente confiabilidad y estabilidad a largo plazo

• Transmisión de luz no recíproca de 3 puertos

• Amplio rango de temperatura de funcionamiento: +10°C a +50°C

Aplicaciones típicas

• Sistemas de detección de fibra óptica

• Instrumentación y equipos de prueba de fibra óptica.

• Sistemas láser de fibra de 850 nm

• Sistemas de imágenes biomédicas y OCT

• Laboratorios de investigación y desarrollo

• Protección láser con retroalimentación distribuida (DFB)

Especificaciones técnicas

Especificaciones ópticas (T=25°C)

Especificaciones mecánicas y ambientales

*Nota: Las especificaciones anteriores son para dispositivos sin conectores. Para dispositivos con conectores, la potencia de manejo está limitada a 1 W, la pérdida de inserción es 0,3 dB mayor, la pérdida de retorno es 5 dB menor y la relación de extinción es 2 dB menor.

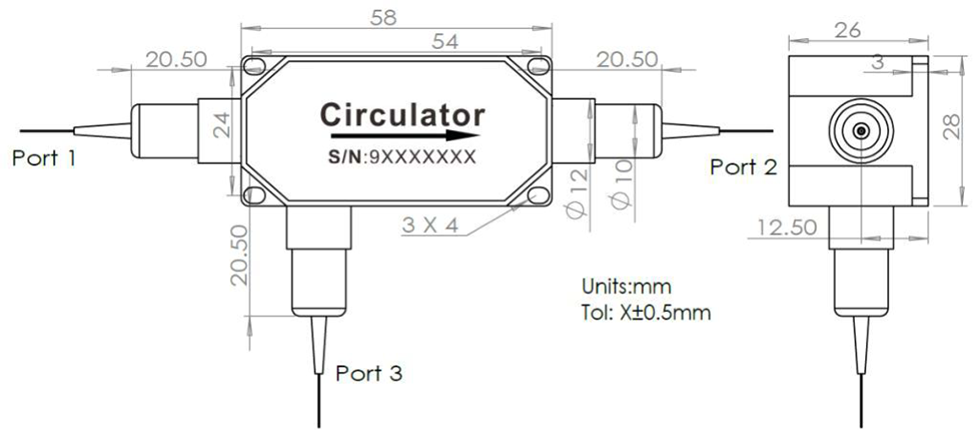

Dimensiones del paquete

El circulador de alta potencia de 850 nm está empaquetado en una carcasa compacta y robusta con las siguientes dimensiones (unidad: mm):

• Tamaño del paquete: 58 × 28 × 26 mm

• Configuración de 3 puertos con pigtails de fibra

• 4 orificios de montaje para una instalación segura

• Tolerancia: ±0,5 mm

Configuración del puerto

Este circulador óptico de 3 puertos permite el enrutamiento de señales ópticas unidireccionales en una secuencia 1 → 2 → 3 → 1:

• Puerto 1 → Puerto 2: transmisión directa con baja pérdida de inserción

• Puerto 2 → Puerto 3: Enrutamiento de señales retrodispersadas/reflejadas

• Puerto 3 → Puerto 1: transmisión directa que completa el circuito de circulación, manteniendo un alto aislamiento en rutas inversas.

El dispositivo utiliza un diseño óptico no recíproco para garantizar la propagación de señales direccionales y un aislamiento efectivo entre puertos no adyacentes, lo que lo hace ideal para sistemas de detección de fibra, protección láser y medición óptica.

Principio de funcionamiento

Un circulador óptico de alta potencia de 850 nm es un dispositivo pasivo multipuerto no recíproco que enruta señales ópticas en una dirección secuencial 1 → 2 → 3 → 1, lo que permite la gestión de señales direccionales en sistemas de fibra óptica.

El dispositivo se basa en el efecto de rotación de Faraday combinado con componentes de enrutamiento óptico que dependen de la polarización.

Principio de funcionamiento:

• Rotador de Faraday: introduce una rotación de polarización fija no recíproca (normalmente 45°), independiente de la dirección de propagación.

• Óptica de enrutamiento de polarización: señales ópticas directas basadas en el estado de polarización.

•Transmisión no recíproca: garantiza el enrutamiento de la señal direccional con un alto aislamiento entre rutas de propagación inversa

Funciones clave:

•Separa las señales ópticas que se propagan hacia adelante y hacia atrás.

•Protege las fuentes láser de los reflejos inversos

•Permite la operación bidireccional en sistemas láser y de detección de fibra óptica.

•Admite enrutamiento de señales en arquitecturas de medición y detección

¿Por qué elegir Box Optronics?

•Estricto control de calidad con pruebas 100% antes del envío.

•Precios competitivos con capacidad estable de entrega a granel

•Opciones de personalización flexibles para longitud de onda, potencia, fibra y conectores

•Soporte técnico 7×24 horas y respuesta rápida

•Pruebas de muestra disponibles para evaluación

• Envío global con entrega urgente de DHL, UPS y FedEx

Información de pedido

Nomenclatura del modelo

HPCIR - XXX - X - X - X - X - XX - XX

Ejemplo: HPCIR - 850 - 1 - 1 - 1 - 0 - 10 - FA

Circulador de alta potencia de 850 nm, fibra de 780 HP, tubo holgado de 900 μm, longitud de fibra de 1 m, paquete de 58 x 28 x 26 mm, potencia de manejo de 10 W, conector FC/APC

Opciones de personalización disponibles

•Longitud de onda central: 830 nm, 850 nm, otras longitudes de onda disponibles bajo pedido

•Potencia nominal: 500 mW, 1 W, 5 W, 10 W, mayor potencia disponible para diseños personalizados

•Tipo de fibra: 780-HP, otras fibras especiales

•Longitud de la fibra: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (longitudes personalizadas disponibles)

•Tipo de coleta: fibra desnuda de 250 μm, tubo suelto de 900 μm, tubo suelto de 3,0 mm

•Tipo de conector: FC/UPC, FC/APC, SC/APC, LC/APC o conectores personalizados

•Tamaño del paquete: Estándar 58x28x26 mm o dimensiones de paquete personalizadas

•Configuraciones de circulador de 4 puertos disponibles a pedido

Para requisitos personalizados, comuníquese con nuestro equipo de ventas.

Hoja de datos e informe de prueba

Cada circulador de alta potencia de 850 nm se envía con un informe de prueba completo que documenta los parámetros de rendimiento medidos. El archivo PDF de la hoja de datos contiene especificaciones detalladas y curvas de rendimiento.

•Informe de prueba individual incluido con cada unidad

Ficha de datos

Condiciones de Cotización y Pago

Términos de cotización

•EXW (Ex Works): Recomendado si tiene una cuenta DHL/UPS/FedEx. Realizamos envíos utilizando su cuenta; No cobramos ningún costo de envío.

•DAP (Delivered at Place): Si no tiene una cuenta de mensajería, podemos organizar el envío con flete prepago.

•Otros términos: por favor contáctenos para discutirlo.

Condiciones de pago

•PayPal: Pago rápido y seguro para muestras y pedidos pequeños

•T/T (Transferencia bancaria): método de pago estándar para pedidos de producción normales

•Alibaba Trade Assurance: protección segura de pedidos para transacciones en línea con garantía del comprador

•Términos de pago flexibles: negociables para socios estratégicos o de largo plazo.

Plazo de entrega

•Producción estándar: ~10-15 días laborables

•Configuraciones personalizadas: 15-20 días laborables

•Pedidos por volumen: póngase en contacto para conocer el calendario de producción.

•Envío internacional: ~3-5 días laborables (DHL/UPS/FedEx express)

•Servicio acelerado: disponible a pedido

Notas de operación y manejo

Protección ESD

Si bien los circuladores ópticos son dispositivos pasivos, se requiere un manejo adecuado para mantener el rendimiento y la confiabilidad.

•Trabaje sobre una superficie limpia y libre de polvo.

•Evite tocar los extremos de la fibra directamente

•Mantenga tapas antipolvo en los conectores cuando no estén en uso.

•Utilice protección ESD adecuada durante el manejo y la instalación.

Manejo de fibra

•Evitar la flexión excesiva de la fibra.

•No tire ni retuerza los pigtails de fibra.

•Limpie los conectores de fibra antes de la conexión.

•Utilice siempre tapas antipolvo cuando el conector no esté en uso.

•Inspeccione el extremo de la fibra en busca de daños antes de su uso.

Consideraciones sobre el manejo de energía

•Asegúrese de que la potencia de entrada total no exceda el máximo nominal

•Utilice un control de energía adecuado para evitar sobrecargas.

•Permite una disipación de calor adecuada a altos niveles de potencia.

•Montaje en un disipador de calor para un funcionamiento continuo de alta potencia

•Nota: Los dispositivos equipados con conectores tienen un manejo de energía reducido (1W máx.)

•Evite picos de energía repentinos que puedan exceder las clasificaciones de energía máxima

Instalación y montaje

•Monte el circulador de forma segura utilizando los 4 orificios de montaje.

•Asegurar la alineación adecuada para minimizar pérdidas adicionales

•Deje suficiente espacio para el radio de curvatura de la fibra.

•Opere dentro del rango de temperatura especificado para mayor confiabilidad (+10°C a +50°C)

•Evitar tensiones mecánicas en los pigtails de fibra.

•Asegure la orientación adecuada del puerto para el enrutamiento correcto de la señal
