Fuente láser DFB multicanal

Tabla de contenido

1. Introducción de la fuente láser DFB multicanal

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago.

10. plazo de entrega

11. Notas de operación y mantenimiento

12. Garantía de Calidad y Servicio Postventa

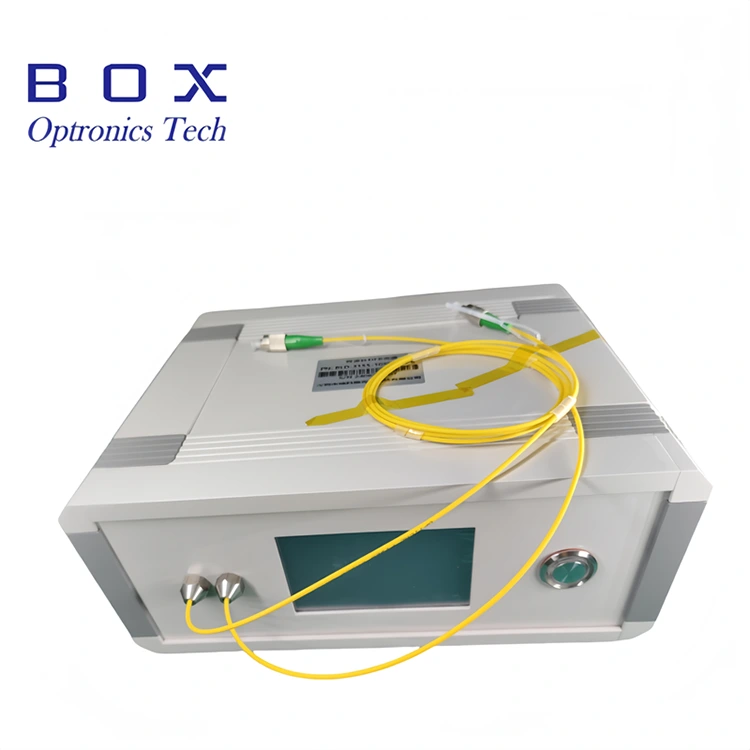

Introducción del producto: fuente láser DFB multicanal

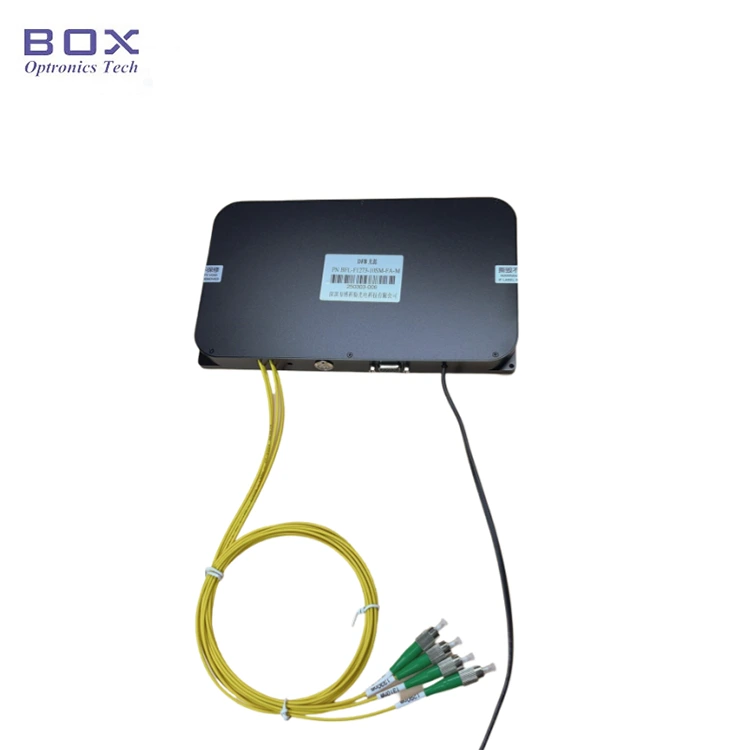

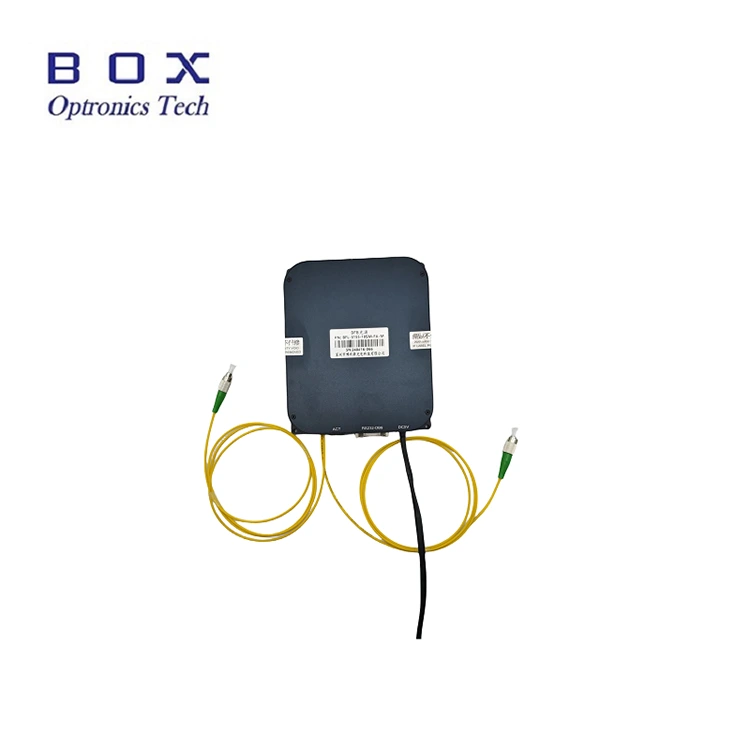

Se trata de una fuente láser DFB multicanal que presenta longitudes de onda libremente configurables y funcionamiento de onda continua (CW). Las opciones de longitud de onda disponibles incluyen CWDM (1270~1650 nm), canales DWDM ITU 18~64, longitudes de onda LAN-WDM, así como longitudes de onda específicas como 1030 nm y 1064 nm. El producto está disponible en dos configuraciones: una unidad de escritorio independiente o una opción modular integrable; Equipado con interfaces de comunicación y software de monitoreo. Los usuarios pueden elegir entre una potencia de salida fija o una configuración de potencia ajustable. Esta fuente láser DFB multicanal admite el funcionamiento como fuente de luz de un solo canal o salida simultánea a través de múltiples canales.

Especificaciones del producto: fuente láser DFB multicanal

Características del producto: fuente láser DFB multicanal

● Longitudes de onda y potencias de salida personalizables;

● 2~16 canales disponibles;

● Potencia de salida fija o regulable;

● Alta estabilidad de salida, tamaño pequeño y arranque rápido.

Aplicaciones del producto: fuente láser DFB multicanal

● Pérdida diferencial de dispositivo WDM, AWG, PLC, detección de pérdida de retorno;

● OCT oftálmica;

● Calibración de dispositivos de fibra y sistemas de prueba de componentes pasivos.

Detalles del producto: fuente láser DFB multicanal

● Longitudes de onda disponibles (nm):

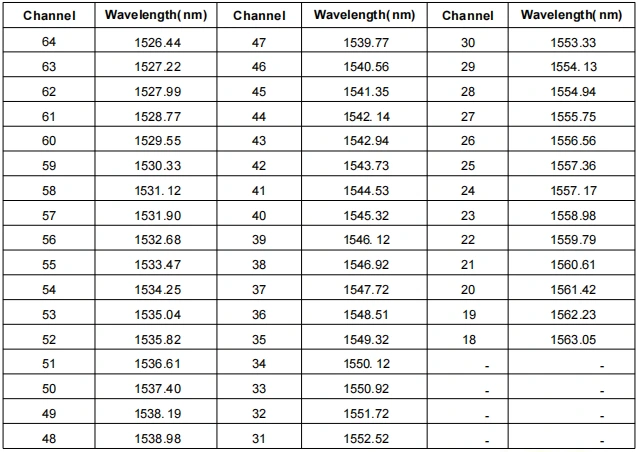

● Longitudes de onda del canal ITU 18~64 (mm):

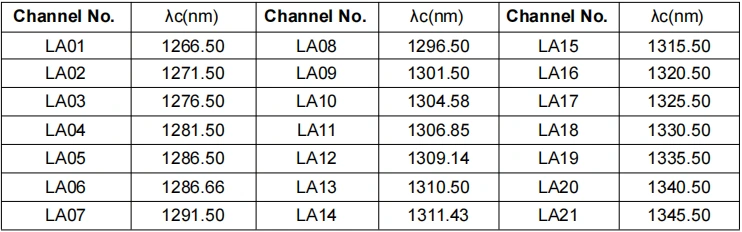

● Longitudes de onda LAN-WDM (mm):

Pasos de operación: fuente láser DFB multicanal

Paso 1. Desembalaje: Antes del montaje, compruebe si todos los accesorios están completos.

Paso 2. Fuente de alimentación: Conectado a una fuente de alimentación conmutada de CC o una fuente de alimentación regulada que cumpla con sus requisitos de alimentación. Utilice únicamente el adaptador de corriente original compatible (DC5V o DC12V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado de acuerdo con los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: abra la tapa antipolvo en el conector o brida de la fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Paso 4. Conéctese a la computadora host: use el cable de datos USB-RS485 DB9 para conectar la fuente láser DFB multicanal y la computadora; la computadora primero debe instalar un controlador de puerto serie dedicado para identificar el cable de datos del puerto serie; de ​​lo contrario, el software de la computadora host y el módulo de fuente de luz no se podrán conectar ni comunicar correctamente. Pregunte a Box Optronics por el conductor.

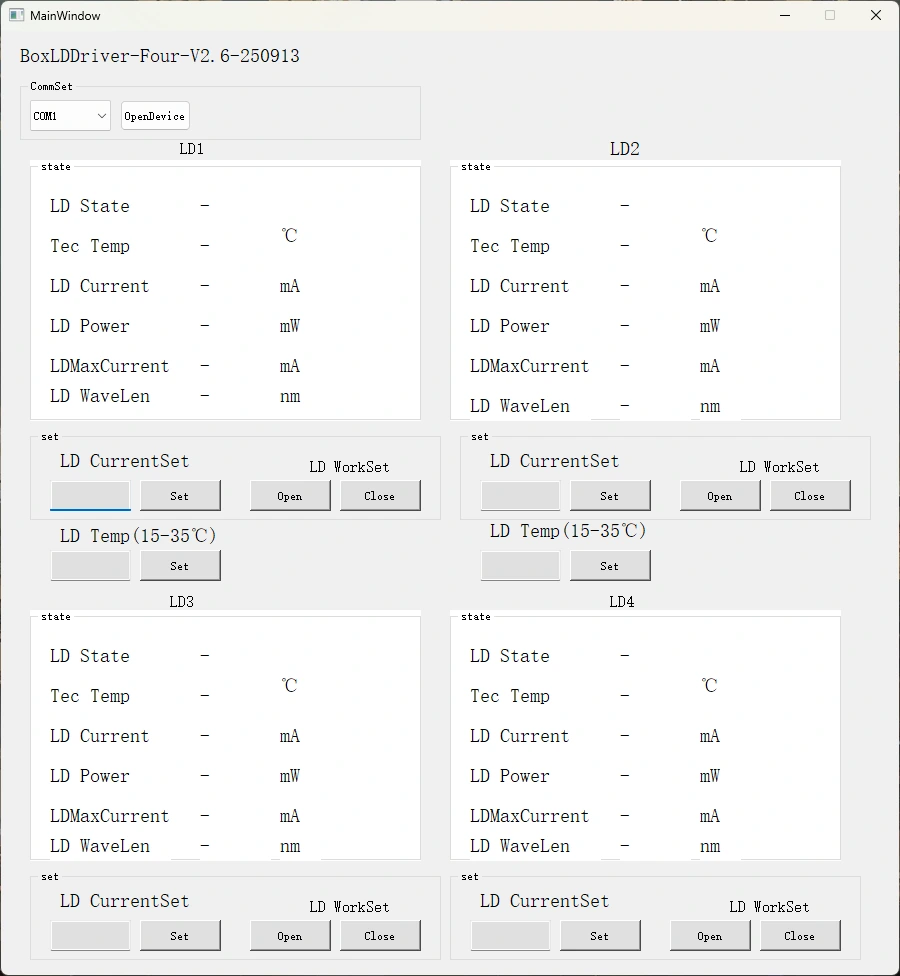

Paso 5. Software de control: Box Optronics proporciona el comando en serie o el software de PC para controlar la corriente LD y la temperatura LD de la fuente láser DFB multicanal. Elija el puerto correcto, configure la corriente y la temperatura, luego haga clic en el botón Abrir. (Para evitar daños, aumente lentamente la corriente del variador en la operación inicial. No aplique toda la corriente inmediatamente).

Hoja de datos y hoja de prueba

Ficha de datos

Hoja de prueba
