Módulo de fuente láser Fabry Perot FP

Tabla de contenido

1. Introducción del módulo de fuente láser Fabry Perot FP

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago.

10. plazo de entrega

11. Notas de operación y mantenimiento

12. Garantía de Calidad y Servicio Postventa

Introducción del producto: módulo de fuente láser Fabry Perot FP

El módulo de fuente láser FP de Fabry Perot adopta un chip láser semiconductor, un circuito de accionamiento diseñado profesionalmente y control TEC para garantizar un funcionamiento seguro del láser, una potencia de salida estable y un espectro. 532 nm, 785 nm y 1064 nm son opcionales. La potencia de salida es superior a 50 mW. Se proporcionan comandos y software del host de PC para su operación e integración. Adecuado como fuente láser de bomba para análisis biomédicos y espectrales.

Especificaciones del producto: módulo de fuente láser Fabry Perot FP

Características del producto: módulo de fuente láser Fabry Perot FP

● 50 mW de alta potencia de salida;

● Potencia y espectro estables;

● Paquete de módulo compacto de 70x90x18 mm.

Aplicaciones del producto: módulo de fuente láser Fabry Perot FP

● Biomédico;

● Análisis espectral;

● Sensor de fibra óptica.

Detalles del producto: módulo de fuente láser Fabry Perot FP

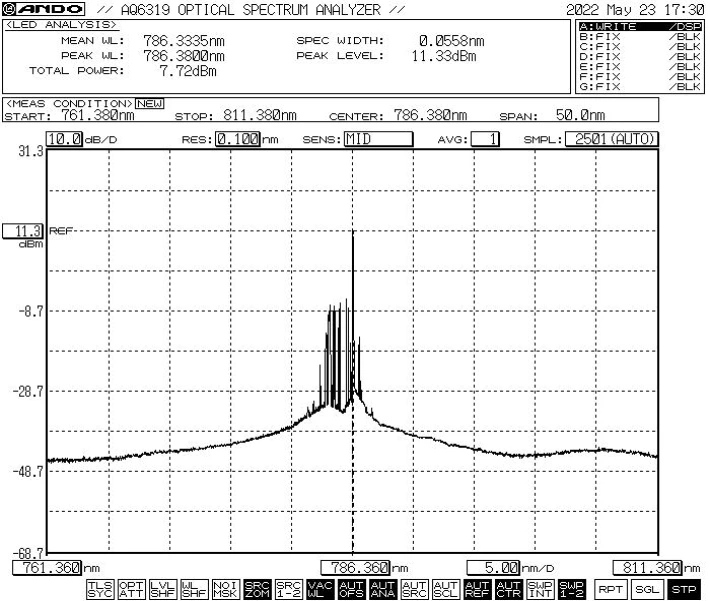

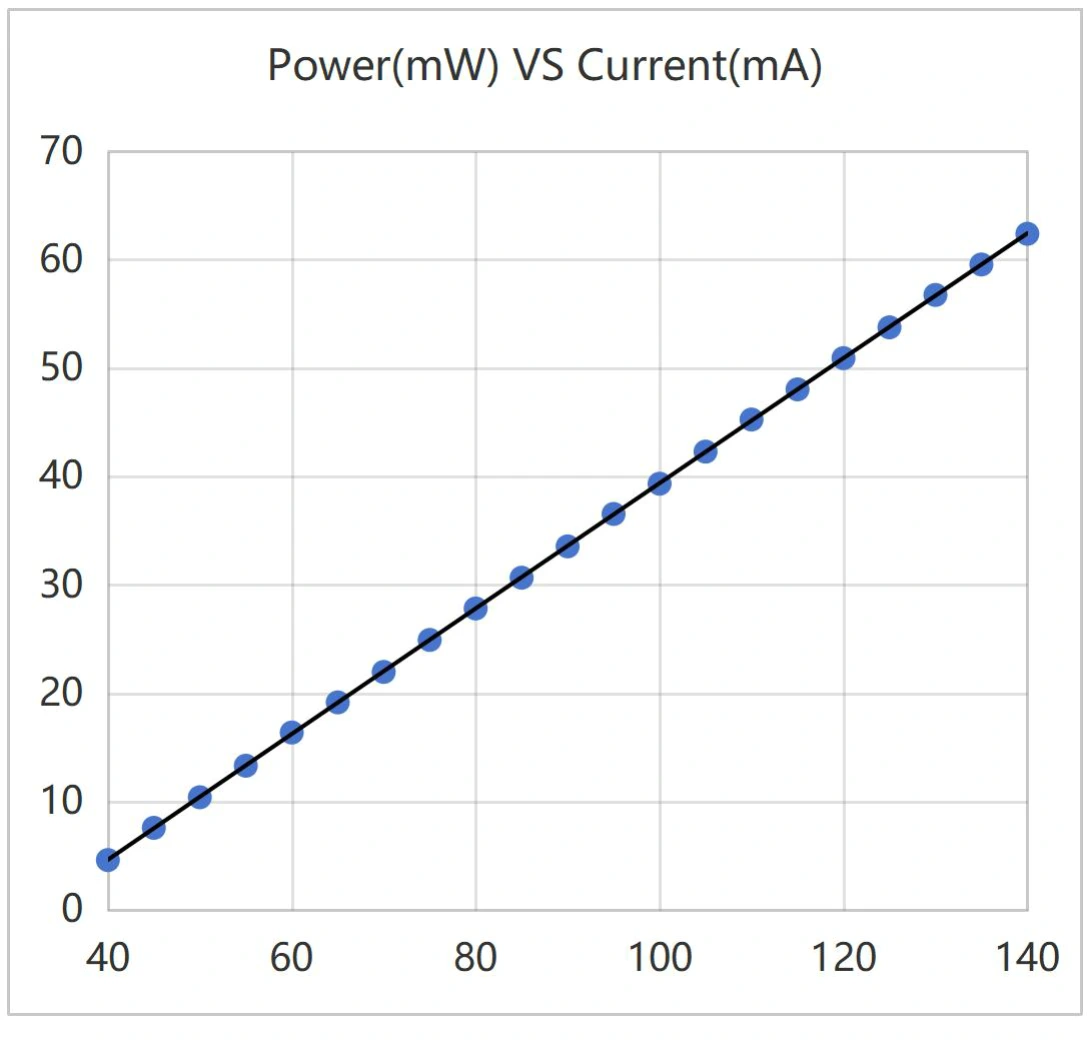

● Curva típica: fuente láser FP de 785 nm y 50 mW

Pasos de operación: módulo de fuente láser Fabry Perot FP

Paso 1. Desembalaje: Antes del montaje, compruebe si todos los accesorios están completos.

Paso 2. Fuente de alimentación: Conectado a una fuente de alimentación conmutada de CC o una fuente de alimentación regulada que cumpla con sus requisitos de alimentación. Utilice únicamente el adaptador de corriente original compatible (DC5V o DC12V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado de acuerdo con los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: abra la tapa antipolvo en el conector o brida de la fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Paso 4. Conéctese a la computadora host: use el cable de datos USB-RS485 DB9 para conectar el módulo de fuente láser Fabry Perot FP y la computadora; la computadora primero debe instalar un controlador de puerto serie dedicado para identificar el cable de datos del puerto serie USB-RS485; de lo contrario, el software de la computadora host y el módulo de fuente de luz no se podrán conectar ni comunicar correctamente. Pregunte a Box Optronics por el conductor.

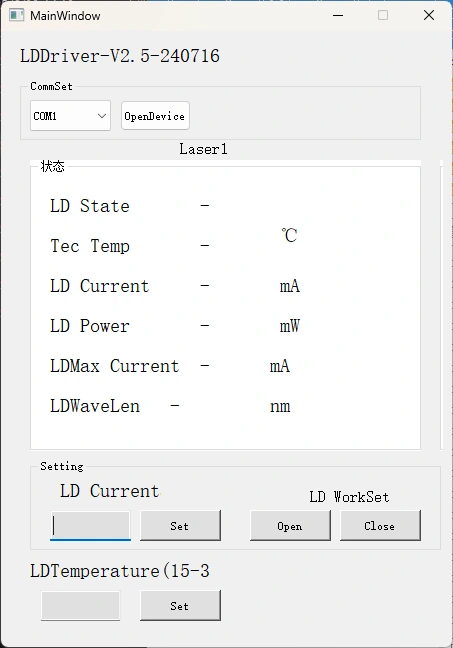

Paso 5. Software de control: Box Optronics proporciona el comando en serie o el software para PC para controlar la corriente LD del módulo de fuente láser Fabry Perot FP. Elija el puerto correcto, configure la corriente y la temperatura, luego haga clic en el botón Abrir. (Para evitar daños, aumente lentamente la corriente del variador en la operación inicial. No aplique toda la corriente inmediatamente).

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Información para realizar pedidos: módulo de fuente láser Fabry Perot FP

por ejemplo: BFL-F1064-50SM-FA-M

(Información de pedido: módulo de fuente láser FP Fabry Perot, 1064 nm, potencia de salida de 50 mW, con fibra SM, conector FC/APC, paquete de módulo).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y hoja de pruebas: módulo de fuente láser Fabry Perot FP

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago-Módulo de fuente láser Fabry Perot FP

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: módulo de fuente láser Fabry Perot FP

Producción: 10-15 días laborables. (Si hay algunos en stock, el envío será más rápido).

La logística internacional: 3-5 días laborables.

Notas de funcionamiento y mantenimiento: módulo de fuente láser Fabry Perot FP

● No se recomienda insertar o retirar los conectores de fibra óptica con frecuencia para evitar la contaminación por polvo (que puede provocar una mayor pérdida de inserción) o la quema de las caras de los extremos del conector de fibra.

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte las fibras sin energía para evitar quemaduras en los extremos. Los conectores de fibra óptica deben estar cubiertos con tapas antipolvo.

● Si es necesario conectar la fibra de salida a otra fibra, se recomienda utilizar una empalmadora por fusión.

● Tome precauciones contra la humedad, el polvo y la corrosión; almacenar en un lugar seco.

Garantía de calidad y servicio posventa: módulo de fuente láser Fabry Perot FP

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
