Diodo láser coaxial FP

Los diodos láser coaxiales FP de Box Optronics están disponibles en múltiples longitudes de onda que van desde 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm y 980 nm. Diseñados para sistemas de fibra óptica, mediciones ópticas, experimentos de laboratorio, instrumentación biomédica y espectroscopia, estos diodos láser CW ofrecen una salida estable, bajo nivel de ruido y una larga vida útil. Apoyamos compras al por mayor y consultas de muestras.

Enviar Consulta

Descripción del Producto

Tabla de contenido

1. Introducción del diodo láser pigtail coaxial FP

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones

5. Dibujo del paquete y definición de PIN-OUT (Unidad: mm)

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Garantía de Calidad y Servicio Postventa

Introducción del producto: diodo láser coaxial Pigtail FP

Este diodo láser flexible coaxial FP es un diodo láser Fabry-Perot monomodo, con longitudes de onda disponibles de 450 nm, 520 nm, 650 nm, 660 nm, 785 nm, 850 nm y 980 nm, y una potencia de salida de 5 mW o 10 mW. El conector es FC/APC o SC/APC. Alta confiabilidad y larga vida. Estándar de prueba de confiabilidad Telcordia GR-468. Estos diodos láser FP de múltiples longitudes de onda brindan soluciones flexibles, confiables y de alto rendimiento para una variedad de aplicaciones visibles y de infrarrojo cercano.

Especificaciones del producto: diodo láser coaxial FP

Parámetro	Símbolo	Condición de prueba	mín.	tipo	máx.	Unidad
Longitud de onda central	λC	POP = FP	440	450	460	Nuevo Méjico
Potencia de salida óptica	FP	SI = 65 mA	10	20	-	mW
Corriente umbral	ITH	CW	-	22	40	mamá
Tensión de funcionamiento	VF	CW	-	5.1	6.0	V
Corriente de funcionamiento	SI	CW	-	70	90	mamá
Tipo de fibra	-	-	460 caballos de fuerza
Parámetro	Símbolo	Condición de prueba	mín.	tipo	máx.	Unidad
Longitud de onda central	λC	POP = FP	510	520	530	Nuevo Méjico
Potencia de salida óptica	FP	SI = 65 mA	5.0	-	-	mW
Corriente umbral	ITH	CW	-	22	40	mamá
Tensión de funcionamiento	VF	CW	-	5.8	6.5	V
Corriente de funcionamiento	SI	CW	-	60	80	mamá
Tipo de fibra	-	-	460 caballos de fuerza
Parámetro	Símbolo	Condición de prueba	mín.	tipo	máx.	Unidad
Longitud de onda central	λC	POP = FP	640	650	660	Nuevo Méjico
Potencia de salida óptica	FP	SI = 65 mA	-	5	-	mW
Corriente umbral	ITH	CW	-	55	-	mamá
Tensión de funcionamiento	VF	CW	-	2.1	2.5	V
Corriente de funcionamiento	SI	CW	-	-	105	mamá
Parámetro	Símbolo	Condición de prueba	mín.	tipo	máx.	Unidad
Longitud de onda central	λC	POP = FP	652	660	670	Nuevo Méjico
Potencia de salida óptica	FP	SI = 70 mA	10	-	-	mW
Corriente umbral	ITH	CW	-	40	90	mamá
Tensión de funcionamiento	VF	CW	-	2.4	3.0	V
Corriente de funcionamiento	SI	CW	-	70	120	mamá
Tipo de fibra	-	-	630 CV
Parámetro	Símbolo	Condición de prueba	mín.	tipo	máx.	Unidad
Longitud de onda central	λC	POP = FP	780	790	800	Nuevo Méjico
Potencia de salida óptica	FP	SI = 70 mA	10	-	--	mW
Corriente umbral	ITH	CW	-	30	45	mamá
Tensión de funcionamiento	VF	CW	-	1.9	2.2	V
Corriente de funcionamiento	SI	CW	-	70	120	mamá
Eficiencia de pendiente	SE	CW	1	1.1	1.2	WASHINGTON
Monitorear DP	SOY	-	-	0.2	0.2	mamá
Tipo de fibra	-	-	780 CV
Parámetro	Símbolo	Condición de prueba	mín.	tipo	máx.	Unidad
Longitud de onda central	λC	POP = FP	840	850	860	Nuevo Méjico
Potencia de salida óptica	FP	SI = 60 mA	10	-	-	mW
Corriente umbral	ITH	CW	-	16	20	mamá
Tensión de funcionamiento	VF	CW	-	2.1	2.3	V
Corriente de funcionamiento	SI	CW	-	45	60	mamá
Eficiencia de pendiente	SE	CW	-	0.95	-	WASHINGTON
Monitorear DP	SOY	-	0.05	0.13	0.5	mamá
Tipo de fibra	-	-	780 CV
Parámetro	Símbolo	Condición de prueba	mín.	tipo	máx.	Unidad
Longitud de onda central	λC	POP = FP	965	980	990	Nuevo Méjico
Potencia de salida óptica	FP	SI = 60 mA	5	-	-	mW
Corriente umbral	ITH	CW	-	12	20	mamá
Tensión de funcionamiento	VF	CW	-	1.55	2.0	V
Corriente de funcionamiento	SI	CW	-	30	50	mamá
Eficiencia de pendiente	SE	CW	0.64	0.8	-	WASHINGTON
Monitorear DP	SOY	-	0.08	0.3	0.5	mamá
Tipo de fibra	-	-	Hola1060

Características del producto: diodo láser coaxial FP

● Diodo láser Fabry-Perot(FP) monomodo;

● Opciones de longitud de onda: 450–980 nm;

● Salida coaxial de fibra acoplada, operación CW;

● Alta confiabilidad, larga vida;

● Estándar de prueba de confiabilidad Telcordia GR-468.

Aplicaciones del producto: diodo láser coaxial FP

● Indicación;

● lápiz óptico;

● Impresoras;

● Láser de laboratorio y biomédico;

● Detección óptica.

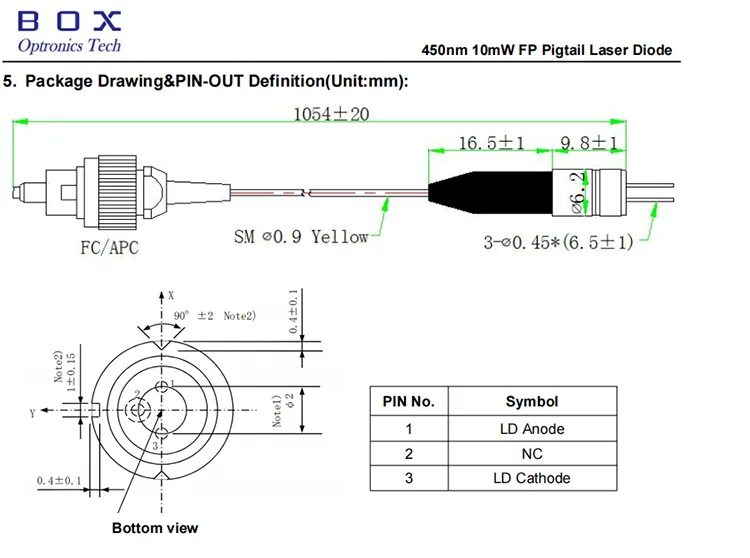

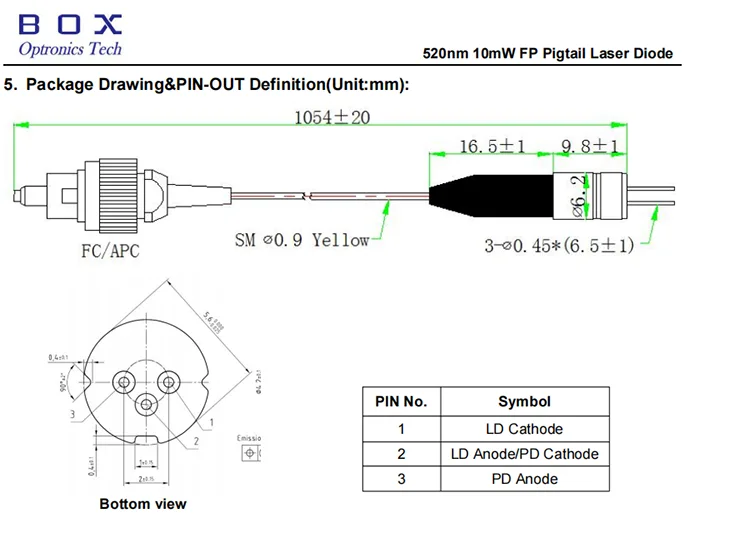

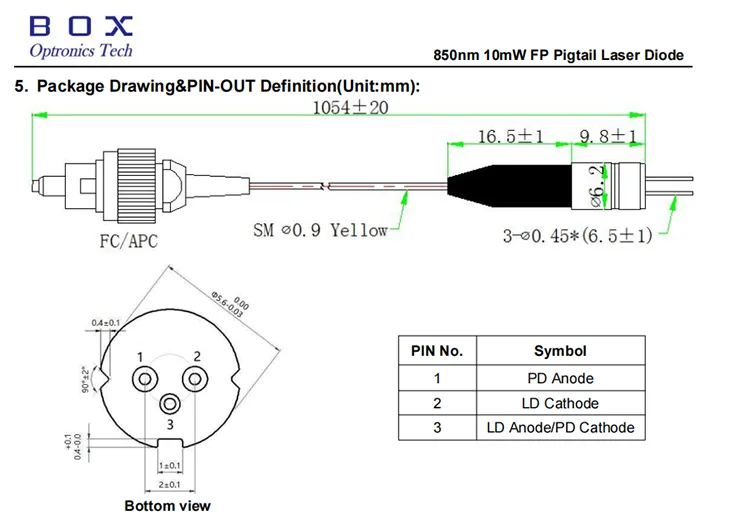

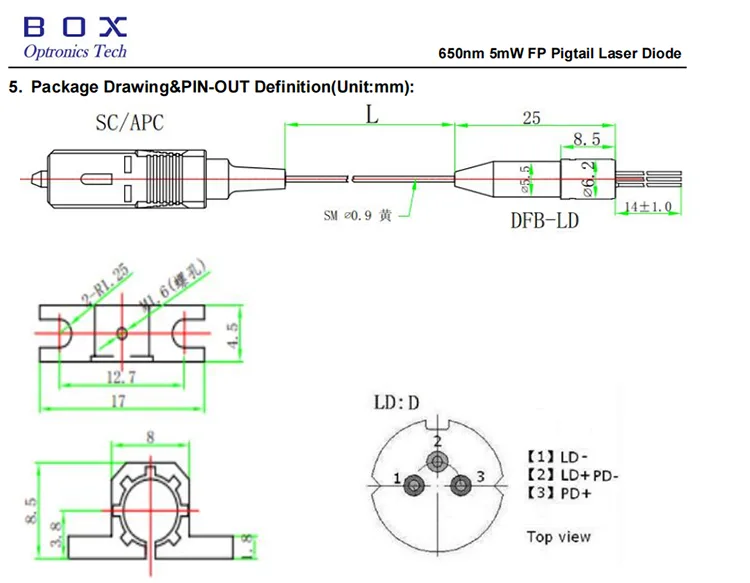

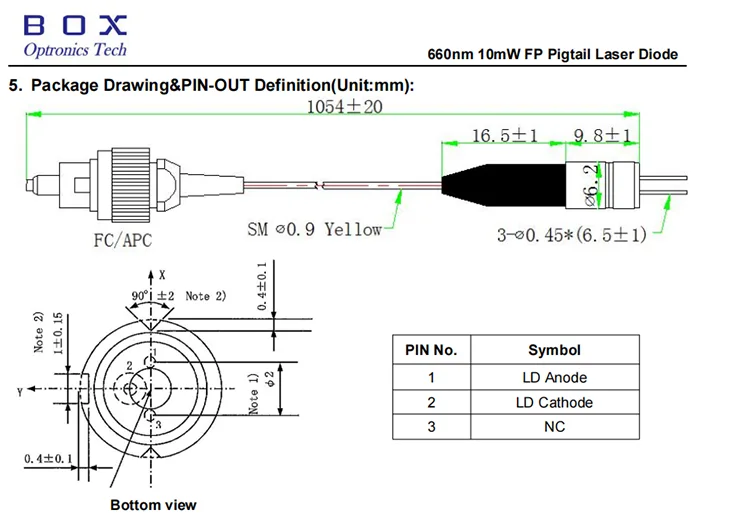

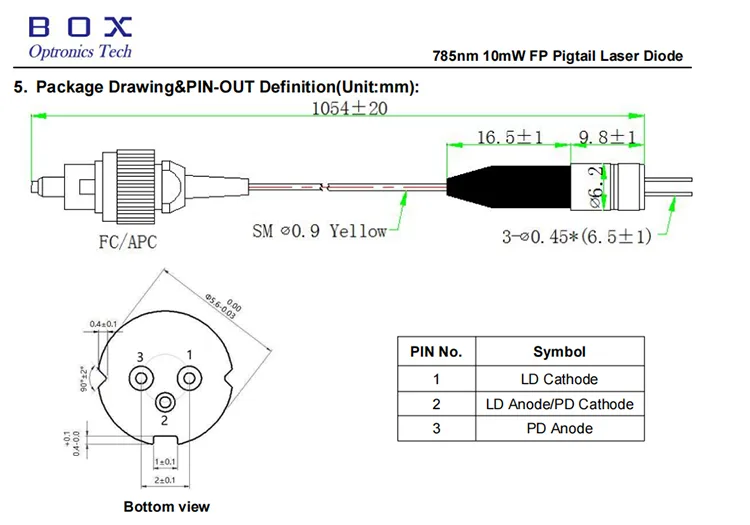

Dibujo del paquete y definición de PIN-OUT (Unidad: mm) -Diodo láser Coaxial Pigtail FP

Información para realizar pedidos: diodo láser coaxial FP

BLD	-INCÓGNITA	XX	XX	X	-XX
LD	Tipo de chip	Longitud de onda	Potencia de salida	PIN-OUT	Conector
Diodo láser	F: FP	450: 450 nm 520: 520 nm	10: 10mW Otro	F: Tipo F	FA: FC/APC
		650: 650 nm	02: 2mW 05: 5mW Otro	D: Tipo D	FA: FC/APC SA: Carolina del Sur/APC Otro
		660: 660 nm 785: 785nm 850: 850 nm	10: 10mW Otro	D: Tipo D	FA: FC/APC
		980: 980nm	5: 5mW Otro	D: Tipo D	FA: FC/APC

por ejemplo: BLD-F78510D-FA

(Información de pedido: Diodo láser pigtail coaxial FP, 785 nm 10 mW, distribución de pines tipo D, con conector FC/APC).

Ficha técnica-Diodo láser coaxial Pigtail FP

Condiciones de cotización y pago-Diodo Láser Coaxial Pigtail FP

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

(3) Otro

● Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: diodo láser coaxial Pigtail FP

Producción: alrededor de 10 días laborables. (Si hay algunos en stock, el envío será más rápido).

La logística internacional: 3-5 días laborables.

Garantía de calidad y servicio posventa: diodo láser coaxial Pigtail FP

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
