Descripción general del producto: medidor de potencia óptica

El medidor de potencia óptica de Box Optronics es un instrumento de medición optoelectrónico de alto rendimiento diseñado para una detección y análisis precisos de la potencia óptica. Construidos alrededor de detectores de fotodiodos de silicio (Si) y arseniuro de indio y galio (InGaAs) de alta calidad, nuestros medidores de potencia brindan mediciones precisas y confiables en los rangos espectrales ultravioleta, visible, infrarrojo cercano e infrarrojo medio.

La serie incluye modelos multicanal de sobremesa (PM-MC-4-B5) para pruebas de laboratorio y de producción, y modelos compactos portátiles de un solo canal (PM-SC-1-HD) para pruebas de campo y calibración in situ. Todas las unidades cuentan con interfaces de pantalla táctil intuitivas, análisis estadístico en tiempo real (actual, mínimo, máximo, promedio, pico a pico, desviación estándar) y conectividad USB para adquisición y análisis de datos basados ​​en PC. Con cabezales detectores intercambiables que admiten diferentes bandas de longitud de onda y rangos de potencia, diseños de esfera integradores opcionales para una recolección uniforme del haz y accesorios de acoplamiento de fibra flexible (adaptador de fibra desnuda y adaptador de fibra FC), nuestros medidores de potencia óptica se pueden configurar para cumplir con los requisitos específicos.

Características clave: medidor de potencia óptica

● Alta resolución de medición: 0,001 dB para lecturas de potencia precisas

● Amplio rango de potencia: 1nW~10mW o 10uW~10W

● Amplia cobertura de longitud de onda: 400~1100 nm (Si), 900~1650 nm (InGaAs), 1100~2200 nm (InGaAs)

● Múltiples factores de forma: Configuraciones de mesa (4 canales) y portátiles (1 canal) disponibles

● Análisis estadístico de potencia incorporado: valor actual, mínimo, máximo, promedio, pico a pico, desviación estándar

● Intervalo de muestreo de datos configurable: 0,1 s a 1 s

● Interfaz de usuario intuitiva con pantalla táctil y visualización en tiempo real

● Conectividad USB con software host para registro de datos y análisis gráfico

● Salida de voltaje analógico (0~2.5V) vía BNC/SMA

● Compatible con accesorios de adaptador de fibra desnuda (BFA) y adaptador de fibra FC (FCA).

● Diseño compacto y resistente adecuado para entornos industriales y de laboratorio.

● Incertidumbre de medición: ±5%

Aplicaciones típicas: medidor de potencia óptica

● Pruebas y caracterización de componentes ópticos (diodos láser, fibras, amplificadores, aisladores)

● Verificación de la salida de potencia del láser y monitoreo de estabilidad.

● Alineación del sistema de fibra óptica y medición de pérdidas.

● Laboratorios de investigación y desarrollo en fotónica y optoelectrónica.

● Pruebas y control de calidad de la línea de producción láser industrial.

● Calibración y validación del sensor óptico.

● Pruebas de componentes de telecomunicaciones (CWDM, DWDM, transceptores)

● Laboratorios ópticos educativos y universitarios.

● Servicio de campo y calibración de equipos en sitio.

Especificaciones Técnicas-Medidor de Potencia Óptica

Especificaciones del detector (T=25°C)

Especificaciones de la unidad anfitriona

Especificaciones de accesorios

Detalles del producto: medidor de potencia óptica

¿Qué es un medidor de potencia óptica?

Un medidor de potencia óptica es un instrumento optoelectrónico de precisión diseñado para medir la potencia de señales ópticas, generalmente de láseres, diodos emisores de luz (LED) o sistemas de transmisión de fibra óptica.

Consta de dos componentes principales: un cabezal sensor de fotodiodo calibrado que convierte la potencia óptica entrante en una corriente eléctrica y una unidad de visualización/procesamiento que amplifica, digitaliza y muestra el valor de potencia medido en unidades como vatios (W), milivatios (mW) o decibeles en relación con 1 mW (dBm).

Los medidores de potencia óptica son herramientas fundamentales en la investigación de la fotónica, las comunicaciones por fibra óptica, la fabricación de láser y el control de calidad. Se utilizan para la caracterización de la salida del láser, la medición de la pérdida de inserción de fibra, la medición de la ganancia y potencia de salida del amplificador óptico y la verificación del presupuesto de energía a nivel del sistema.

La elección del material del detector (silicio para visible/NIR, InGaAs para NIR/SWIR) determina el rango de longitud de onda y la sensibilidad del instrumento.

Descripción general de la serie de productos

Box Optronics ofrece una plataforma modular de medidor de potencia óptica con cabezales detectores intercambiables y dos opciones de unidad principal, lo que permite a los clientes configurar un sistema optimizado para sus requisitos de medición específicos:

Cabezales detectores

• PMS-4011-2040: Detector de fotodiodo de silicio con esfera integradora, que cubre 400~1100nm con un rango de potencia de -20~+40dBm (10μW~10W). Ideal para mediciones de potencia de láser visible e infrarrojo cercano.

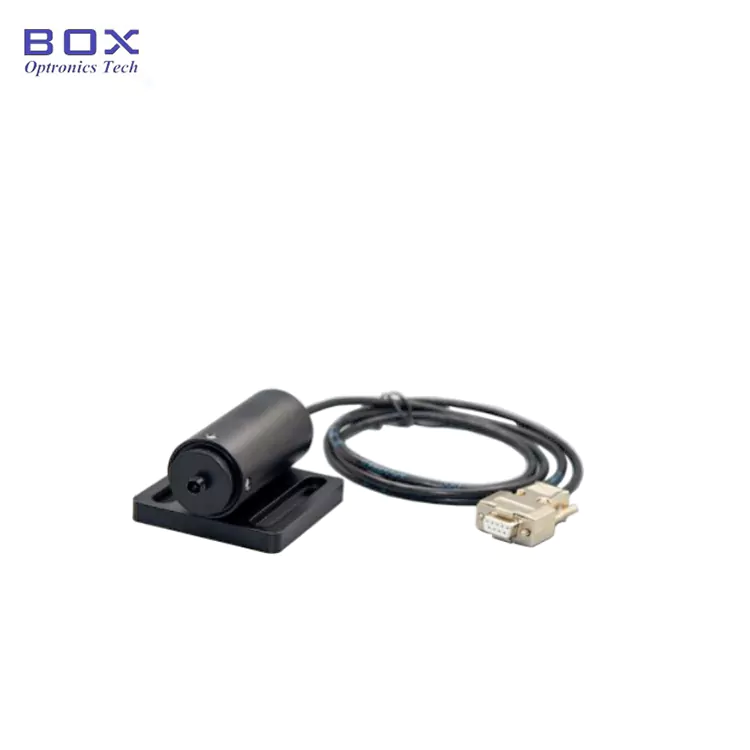

• PMS-9016-6010: detector de fotodiodo InGaAs (sin esfera integradora), que cubre 900~1650 nm con un rango extendido de baja potencia de -60~+10 dBm (1 nW~10 mW). Optimizado para mediciones de banda de telecomunicaciones de alta sensibilidad.

• PMS-9016-2043: Detector de fotodiodo InGaAs con esfera integradora, que cubre 900~1650nm con un amplio rango de potencia de -20~+43dBm (10μW~20W). Adecuado para pruebas de comunicaciones de datos y telecomunicaciones de uso general.

• PMS-1122-2040: Detector de fotodiodo InGaAs de longitud de onda extendida con esfera integradora, que cubre 1100~2200nm con un rango de potencia de -20~+40dBm (10μW~10W). Diseñado para aplicaciones de infrarrojos de onda corta (SWIR).

Unidades anfitrionas

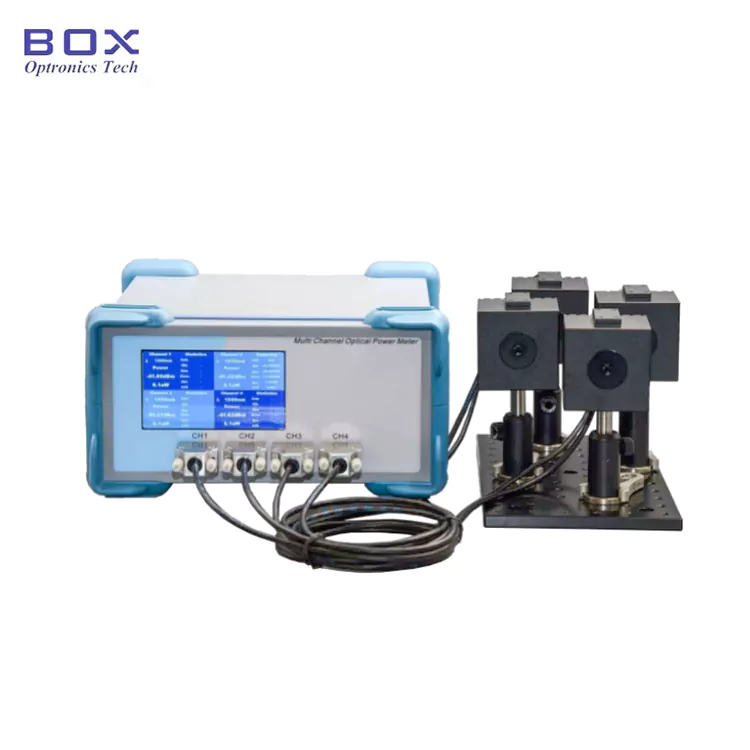

• PM-MC-4-B5 (Multicanal de sobremesa): Unidad de sobremesa de cuatro canales con pantalla táctil grande que admite mediciones simultáneas de hasta cuatro canales de detector. Ideal para configuraciones de laboratorio, estaciones de pruebas de producción y aplicaciones que requieren monitoreo multipunto.

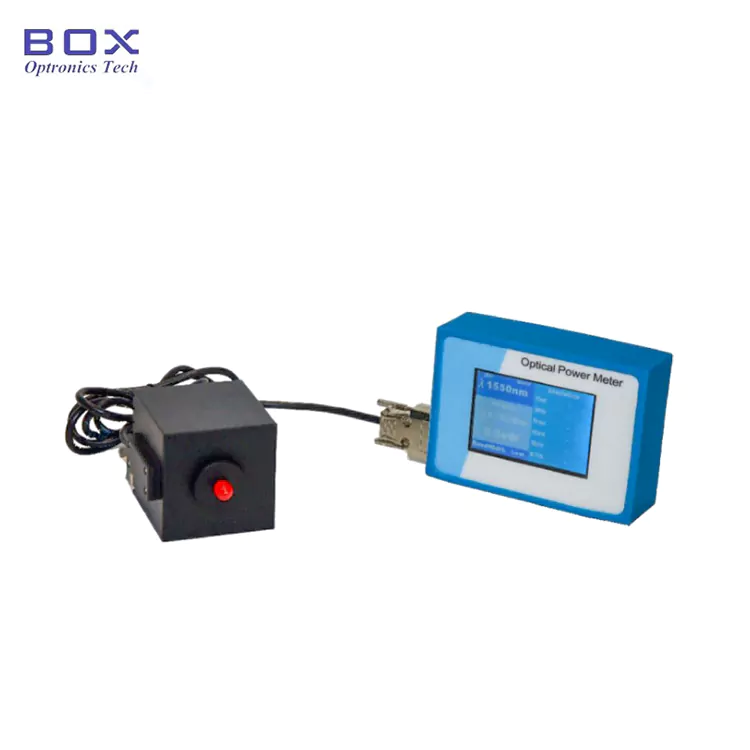

• PM-SC-1-HD (Manual de un solo canal): Unidad portátil compacta de un solo canal con interfaz de pantalla táctil, diseñada para portabilidad y uso en campo. Perfecto para aplicaciones de calibración in situ, servicio de campo y pruebas móviles.

Información para realizar pedidos: medidor de potencia óptica

Nomenclatura del modelo

Convención de nomenclatura de unidades anfitrionas

PM - XX - X - XX

Ejemplo: PM-MC-4-B5

Convención de nomenclatura de detectores

Síndrome premenstrual - XXXX - XXXX - XX

Ejemplo: PMS-9016-2040-FC

Hoja de datos y software-Medidor de potencia óptica

Ficha de datos

· Control remoto a través de interfaz USB. Enlace de descarga de software para PC incluido con la compra.

Condiciones de Cotización y Pago

Términos de cotización

· EXW

· DAP

· MANDO

· Otros términos: póngase en contacto con nosotros para analizarlos.

Condiciones de pago

· PayPal: Pago rápido y seguro para muestras y pedidos pequeños

· T/T (Transferencia bancaria): método de pago estándar para pedidos de producción normales

· Alibaba Trade Assurance: protección segura de pedidos para transacciones en línea con garantía del comprador

· Tarjeta de crédito: Disponible a través de las plataformas PayPal y Alibaba

· Términos de pago flexibles: negociables

Plazo de entrega

· Unidades estándar (modelos en stock): 3~5 días laborables

· Producción estándar: 10~15 días laborables

· Pedidos por volumen: comuníquese con nosotros para conocer el cronograma de producción.

· Envío internacional:~5 días laborables (DHL/UPS/FedEx express)

· Servicio acelerado: disponible previa solicitud

Notas de funcionamiento y manejo: medidor de potencia óptica

Precauciones de seguridad

· Nunca mire directamente a un rayo láser activo o a un puerto de salida óptica

· Siga siempre los protocolos de seguridad láser adecuados y use gafas de seguridad láser adecuadas.

· No exceda la potencia nominal máxima para el modelo de detector en uso

· Desconecte la energía antes de limpiar o reparar la unidad.

· Utilice únicamente la fuente de alimentación especificada para evitar daños al instrumento.

Cuidado y mantenimiento del detector

· Mantenga la apertura del detector limpia y libre de polvo, aceite y residuos

· Utilice toallitas limpias y sin pelusa y una solución de limpieza óptica adecuada al limpiar la superficie del detector.

· Reemplace siempre las tapas protectoras del detector cuando no esté en uso.

· Evite tocar la superficie del detector activo con los dedos o herramientas.

· Limpie los conectores de fibra antes de insertarlos utilizando herramientas de limpieza adecuadas.

· Evite dejar caer o someter el detector a golpes mecánicos.

· Almacenar en un ambiente limpio y seco cuando no esté en uso

· Recalibración periódica recomendada anualmente

Seguro de calidad

Box Optronics se compromete a proporcionar instrumentos ópticos de prueba y medición de alta calidad con un rendimiento confiable y constante. Todos nuestros medidores de potencia óptica se someten a rigurosos procedimientos de prueba, calibración y control de calidad antes del envío.

Garantía

· Garantía limitada de 12 meses a partir de la fecha de entrega

· La garantía cubre defectos en materiales y mano de obra.

· Reparación o reemplazo gratuito de unidades defectuosas bajo garantía

· La garantía no cubre daños por mal uso, mal manejo, modificaciones no autorizadas o desgaste normal de piezas consumibles.
