Fuente de luz de banda ancha SLD 1310 nm

Tabla de contenido

1. Introducción de la fuente de luz de banda ancha SLD de 1310 nm

2. Especificaciones del producto

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. Guía de operación

10. Notas de operación y mantenimiento

11. Garantía de Calidad y Servicio Postventa

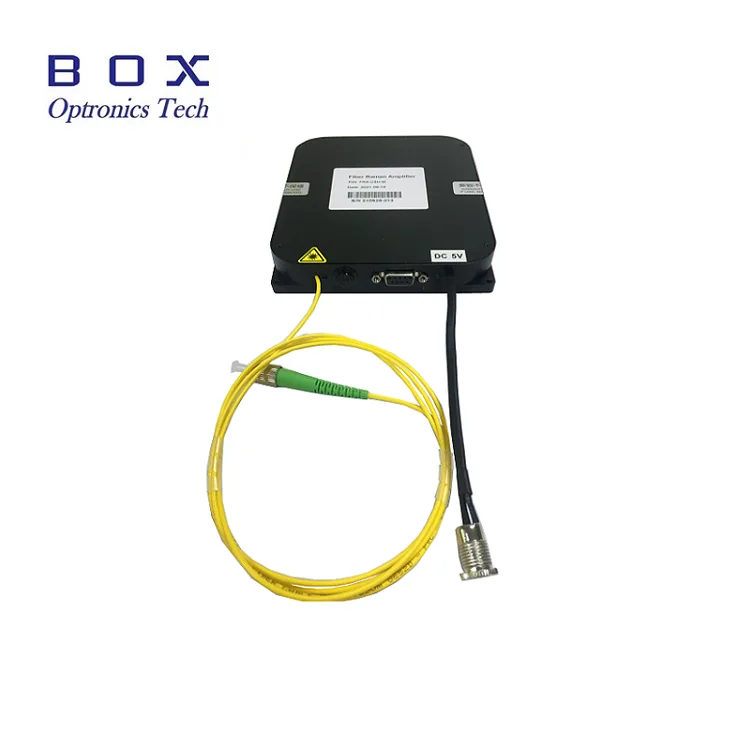

Introducción del producto: fuente de luz de banda ancha SLD 1310 nm

La fuente de luz de banda ancha SLD de 1310 nm ofrece una emisión de banda ancha estable y de baja coherencia con un ancho espectral típicamente >30 nm y una potencia de salida disponible de 1/3/10/15 mW. Su acoplamiento de fibra SMF-28e o PM, su baja ondulación espectral y su paquete compacto lo hacen ideal para detección de fibra óptica, imágenes OCT y mediciones ópticas de precisión. Esta fuente de luz de banda ancha SLD está optimizada para comunicaciones ópticas, imágenes biomédicas y aplicaciones de prueba de dispositivos de fibra óptica.

Especificaciones del producto: Fuente de luz de banda ancha SLD de 1310 nm

Características del producto: fuente de luz de banda ancha SLD de 1310 nm

● 1/3/10/15 mW Múltiples niveles de potencia disponibles para satisfacer diferentes necesidades;l

● Amplio espectro;

● Ondulación espectral baja;

● Paquete y tamaño personalizados.

Aplicaciones del producto: fuente de luz de banda ancha SLD 1310 nm

● Detección de Fibra Óptica;

● Imágenes médicas;

● Medición de precisión;

● Prueba de dispositivos de fibra óptica.

Detalles del producto: fuente de luz de banda ancha SLD 1310 nm

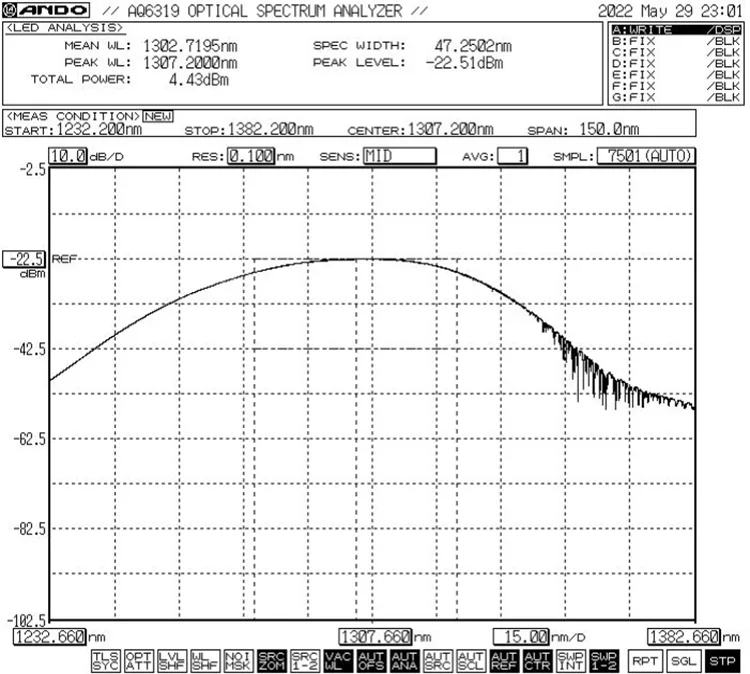

● Referencia espectral: -3 dB Ancho de banda mín. 30 nm

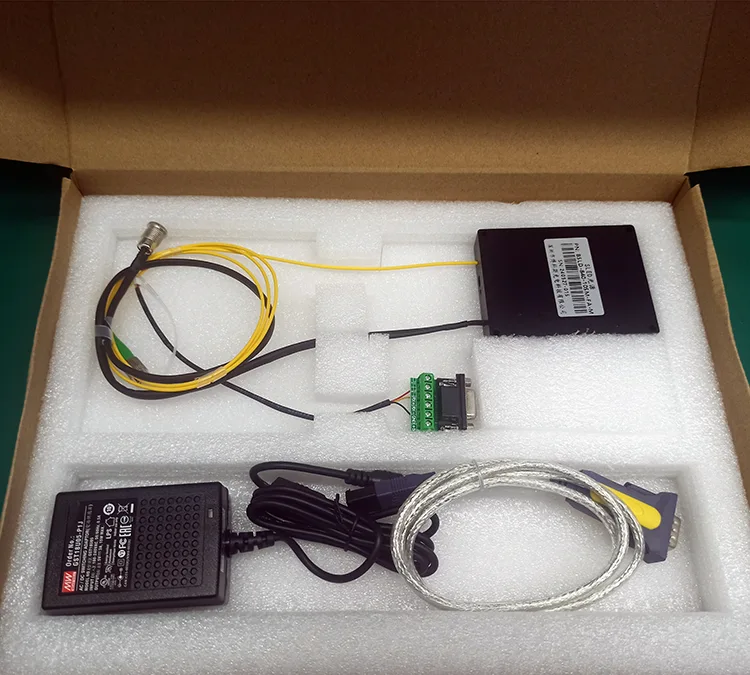

● Accesorios estándar

Información para realizar pedidos: fuente de luz de banda ancha SLD de 1310 nm

por ejemplo: BSLD-1310-10SM-FA-M

(Información de pedido: Fuente de luz de banda ancha SLD de 1310 nm, potencia de salida de 10 mW, fibra SM, con conector FC/APC, paquete de módulo).

Hoja de datos y hoja de pruebas: fuente de luz de banda ancha SLD de 1310 nm

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago-Fuente de luz de banda ancha SLD 1310nm

● Términos de cotización

(1) EXW

(2) PAD

(3) Otros

● Condiciones de pago

PayPal y T/T están disponibles.

Pasos de operación: fuente de luz de banda ancha SLD 1310 nm

Paso 1. Desembalaje: Antes del montaje, compruebe si todos los accesorios están completos.

Paso 2. Fuente de alimentación: Conectado a una fuente de alimentación conmutada de CC o una fuente de alimentación regulada que cumpla con sus requisitos de alimentación. Utilice únicamente el adaptador de corriente original compatible (DC5V o DC12V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado de acuerdo con los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: abra la tapa antipolvo en el conector o brida de la fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se probará después de confirmar que no hay contaminación ni daños.

Paso 4. Conéctese a la computadora host: use el cable de puerto verde y el cable de datos USB-RS485 DB9 para conectar la fuente de luz de banda ancha SLD de 1310 nm y la computadora; la computadora primero debe instalar un controlador de puerto serie dedicado para identificar el cable de datos del puerto serie USB-RS485; de lo contrario, el software de la computadora host y el módulo de fuente de luz no se podrán conectar ni comunicar correctamente. Pregunte a Box Optronics por el conductor.

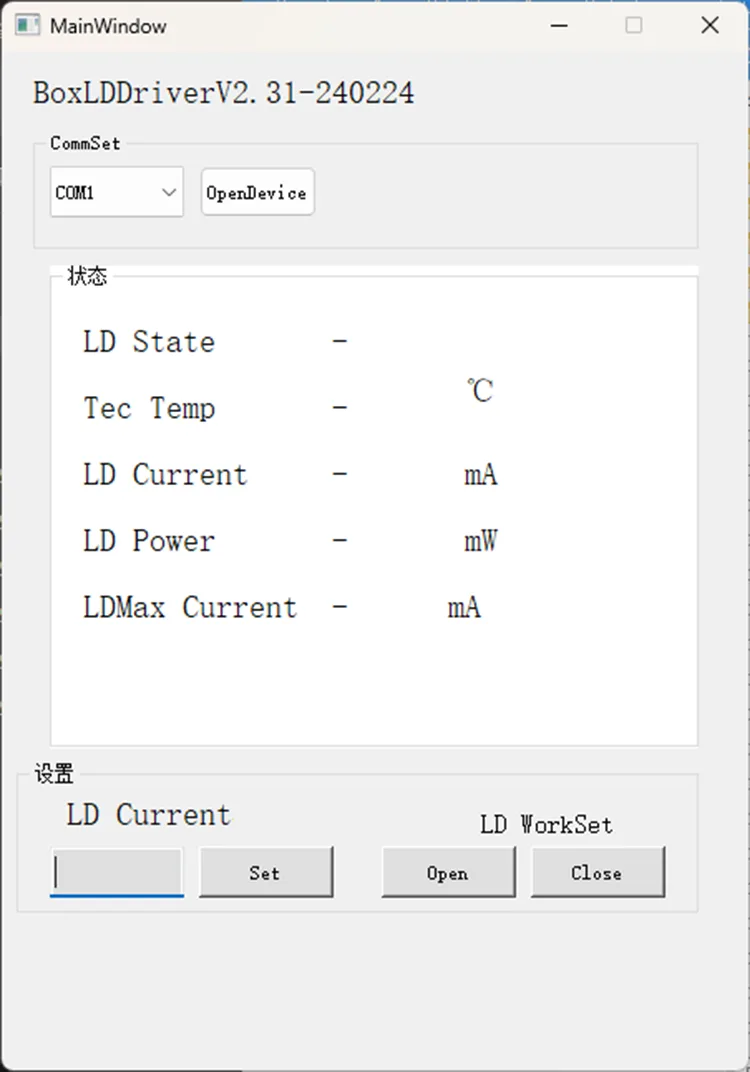

Paso 5. Software de control: Box Optronics proporciona el comando en serie o el software de PC para controlar la corriente LD de la fuente de luz de banda ancha SLD de 1310 nm. Elija el puerto correcto, configure el actual y luego haga clic en el botón Abrir. (Para evitar daños, aumente lentamente la corriente del variador en la operación inicial. No aplique toda la corriente inmediatamente).

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Notas de funcionamiento y mantenimiento: fuente de luz de banda ancha SLD de 1310 nm

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte las fibras sin energía para evitar quemaduras en los extremos. Los conectores de fibra óptica deben estar cubiertos con tapas antipolvo.

● Evite conectar y desconectar con frecuencia los conectores de fibra para evitar la acumulación de polvo y daños en los extremos.

● Tome precauciones contra la humedad, el polvo y la corrosión; almacenar en un lugar seco.

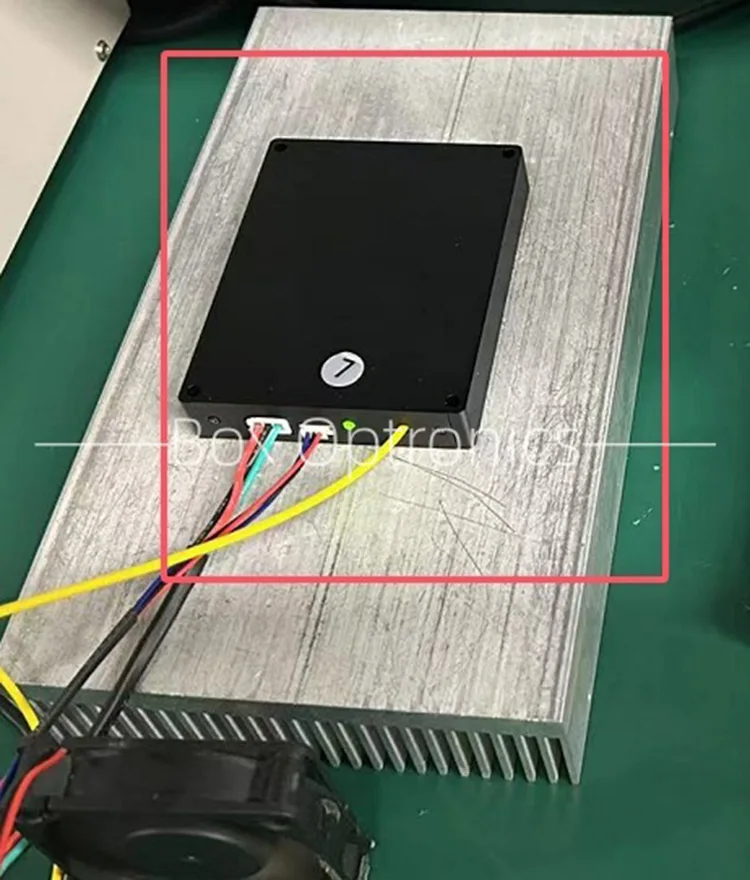

● Cuando lo utilice a largo plazo, colóquelo sobre un disipador de calor.

Garantía de calidad y servicio posventa: fuente de luz de banda ancha SLD 1310 nm

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (p. ej., rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
