Diodo láser trineo de 1060 nm y 5 mW

Tabla de contenido

1. Introducción del diodo láser SLED de 1060 nm y 5 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Ejemplo de embalaje

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio Postventa

Introducción del producto

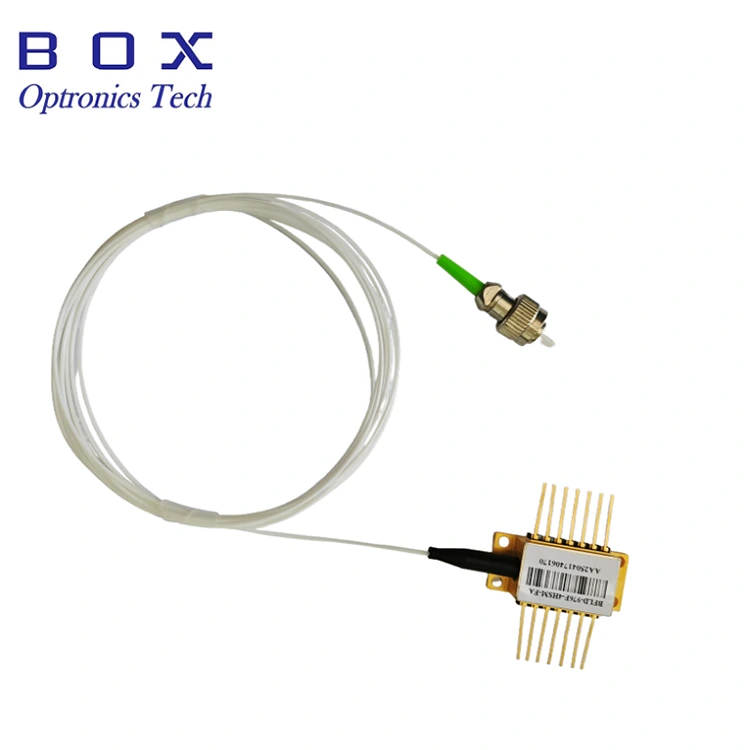

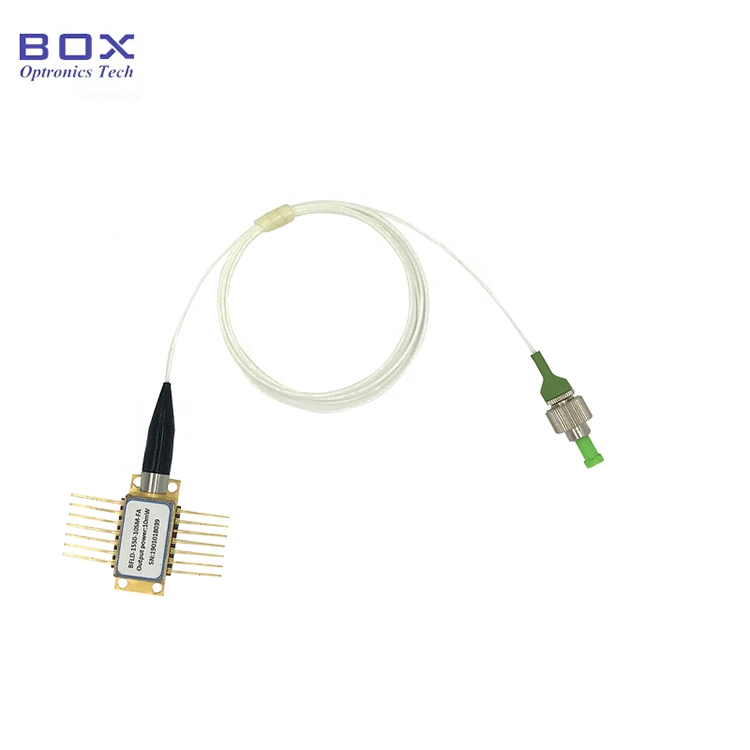

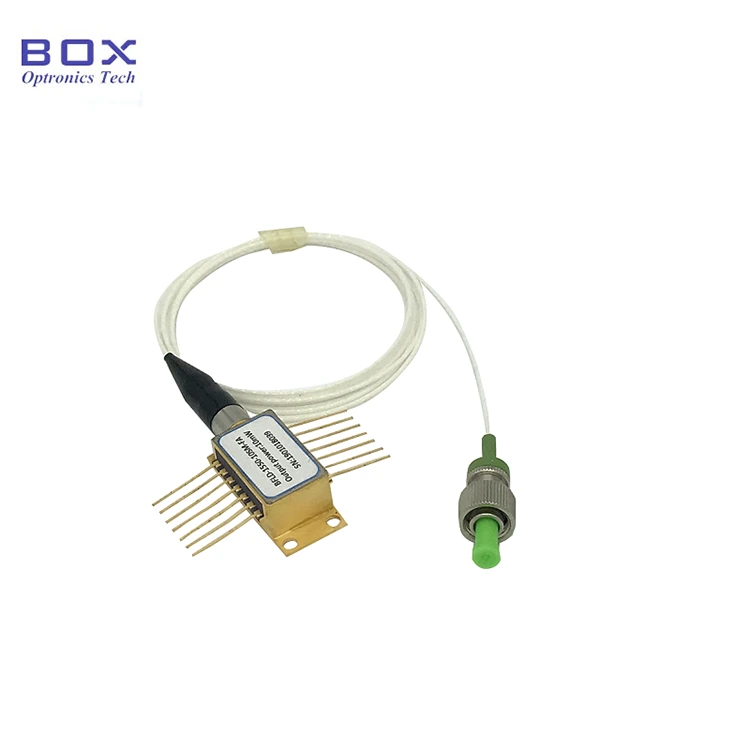

Este es un diodo láser SLED de 1060 nm y 5 mW con un encapsulado de mariposa de 14 pines. Cuenta con una potencia de salida de hasta 5 mW, un ancho de banda de más de 15 nm y 3 dB e integra TEC y termistor para un espectro estable y fluido. Adecuado para tomografía de coherencia óptica (OCT). Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos.

Especificaciones del producto

Características del producto

● Cable flexible SM Hi1060 o PM980;

● Potencia de salida de hasta 5 mW;

● Paquete BTF de 14 pines con TEC y Monitor PD.

Aplicaciones de productos

● giroscopios de fibra óptica;

● Sistema de detección de fibra óptica;

● Sistema de equipos ópticos.

Detalles del producto

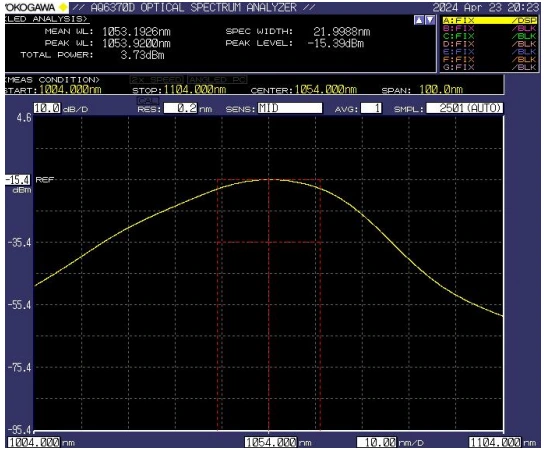

● Espectro típico: -3 dB Ancho de banda Mínimo 15 nm / Típico 20 nm

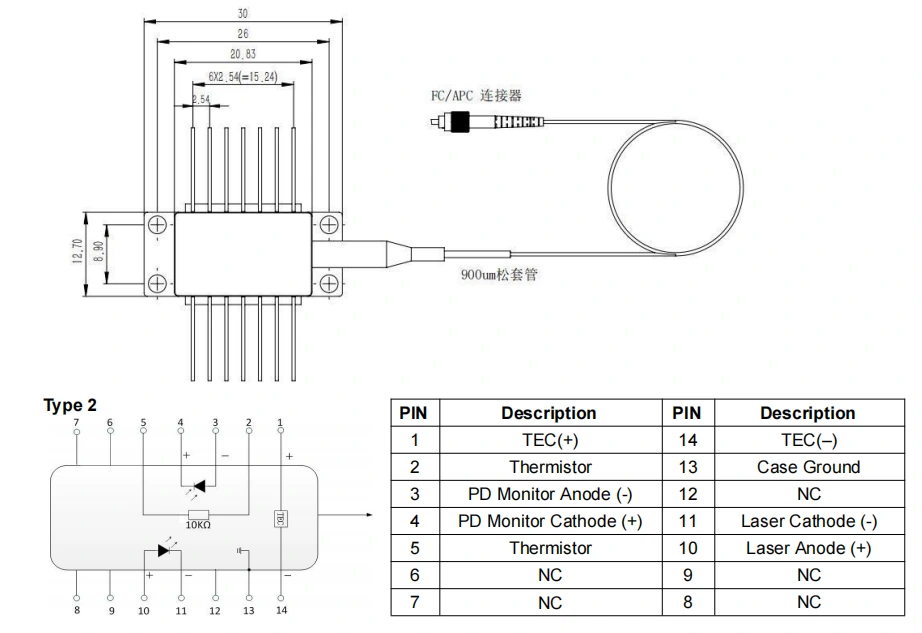

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) - Diodo láser SLED de 1060 nm y 5 mW

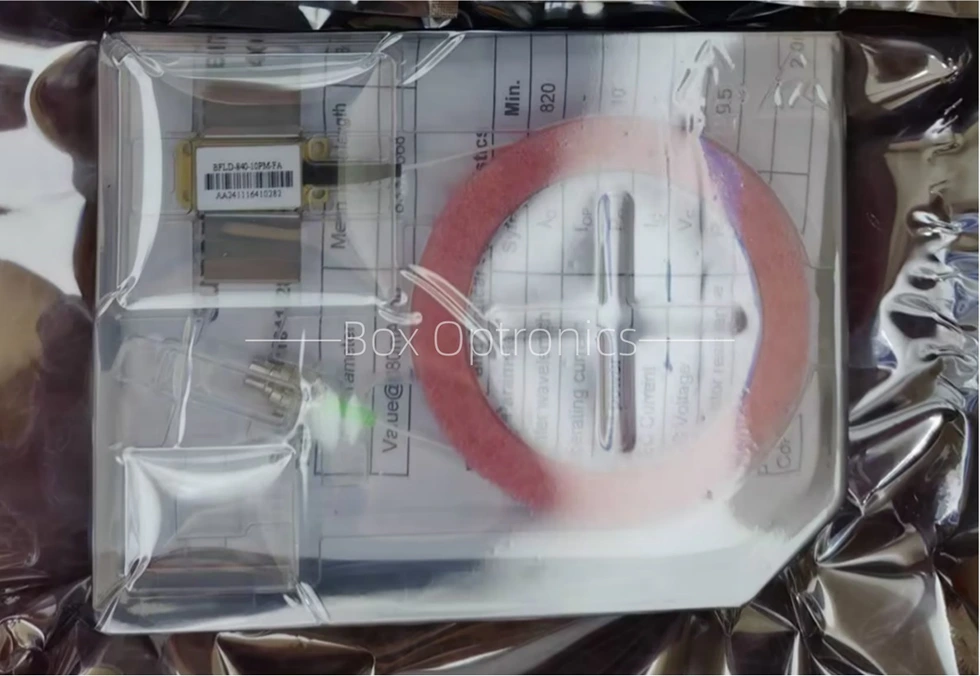

● Ejemplo de embalaje

*Dispositivo independiente; sin controlador incorporado (controlador externo opcional).

Información de pedido

por ejemplo: BFSLD-1060-5SM-FA

(Información de pedido: diodo láser SLED de 1060 nm y 5 mW, encapsulado tipo mariposa, con fibra SM Hi1060, conector FC/APC).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Ficha de datos

Ficha de datos

Condiciones de cotización y pago.

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos en stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Este dispositivo es sensible a la electrostática; por lo tanto, se requiere un estricto cumplimiento de las medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro de energía, ya que no hacerlo puede provocar daños permanentes al dispositivo (por ejemplo, garantizar una conexión a tierra adecuada del equipo y usar una muñequera antiestática).

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión ni tire del manguito ubicado en la parte posterior de la carcasa del dispositivo. Para dispositivos equipados con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levanten simultáneamente durante la instalación o extracción.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos. Se debe prestar especial atención a lo siguiente: durante el proceso de soldadura, el dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Durante el proceso de encendido, nunca aplique una corriente alta directamente, ya que esto corre el riesgo de dañar el chip. En su lugar, encienda el dispositivo a un nivel de corriente cercano al umbral del chip y luego aumente gradualmente la corriente en pequeños incrementos hasta alcanzar el nivel deseado.

● Antes de encender todos los componentes, primero active el enfriador y luego continúe con los pasos de encendido incrementales para evitar el sobrecalentamiento y la sobrecarga del chip.

Garantía de Calidad y Servicio Postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (p. ej., rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
