Micromódulo de fuente de luz de banda ancha SLD de 1550 nm

Tabla de contenido

1. Introducción del micromódulo de fuente de luz de banda ancha SLD de 1550 nm

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago.

10. plazo de entrega

11. Notas de operación y mantenimiento

12. Garantía de Calidad y Servicio Postventa

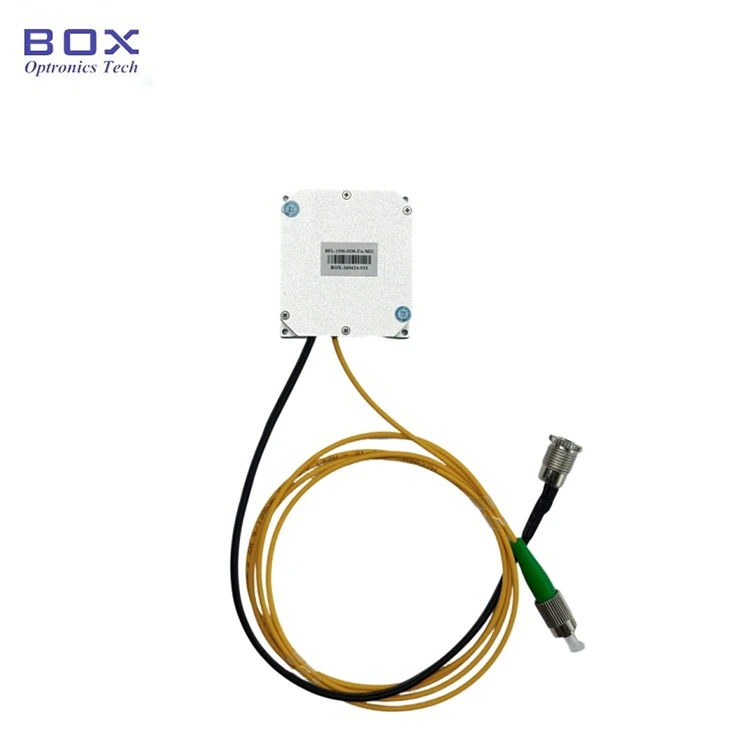

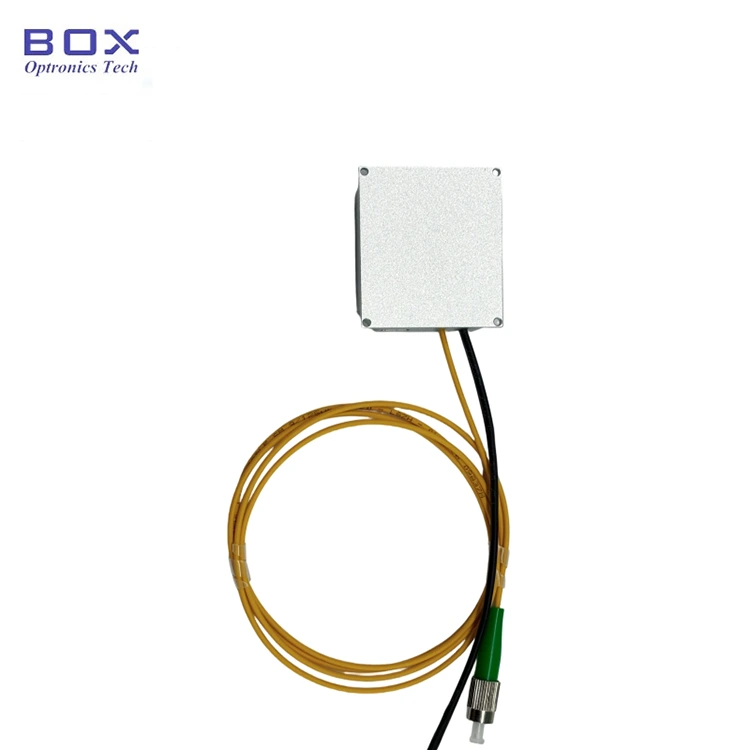

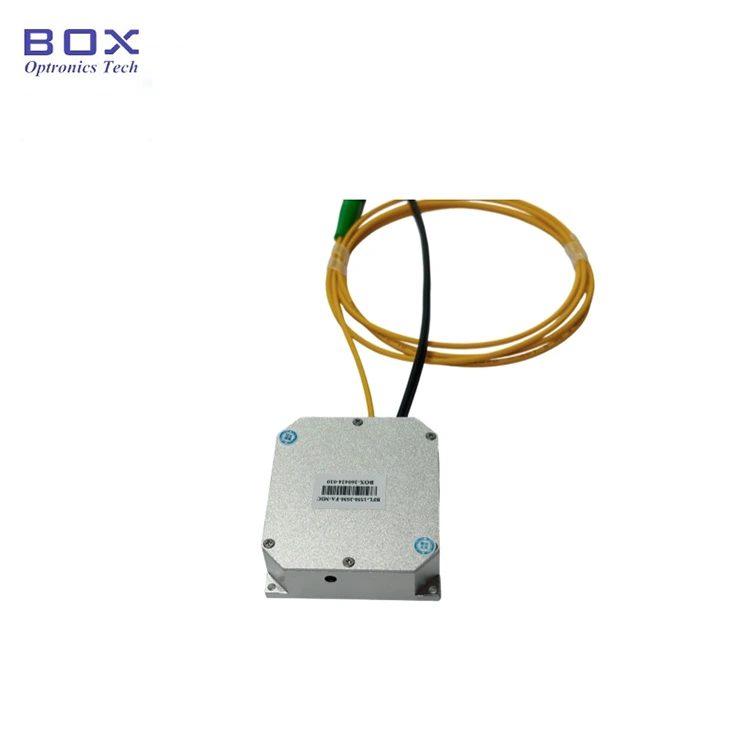

Introducción del producto: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

Este es un micromódulo de fuente de luz de banda ancha SLD de 1550 nm que adopta tecnología de diodo superluminiscente, con potencia de salida de 3 mW y 10 mW opcional, ancho de banda de -3 dB en 30 nm, espectro plano, baja ondulación y excelente estabilidad a largo plazo. Fibra SM y fibra PM están disponibles. Admite interfaz de comunicación RS485 y software de monitoreo para la integración del sistema. La dimensión compacta es de sólo 46,6x51,6x15 mm.

Especificaciones del producto: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

Características del producto: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

● Tamaño pequeño; yo

● Amplio espectro;

● Ondulación espectral baja;

● Comunicaciones DB9 hembra (RS485) para una fácil integración.

Aplicaciones del producto: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

● Tomografía de coherencia óptica (OCT);

● Imágenes médicas;

● Giroscopio de fibra óptica (FOG).

Detalles del producto: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

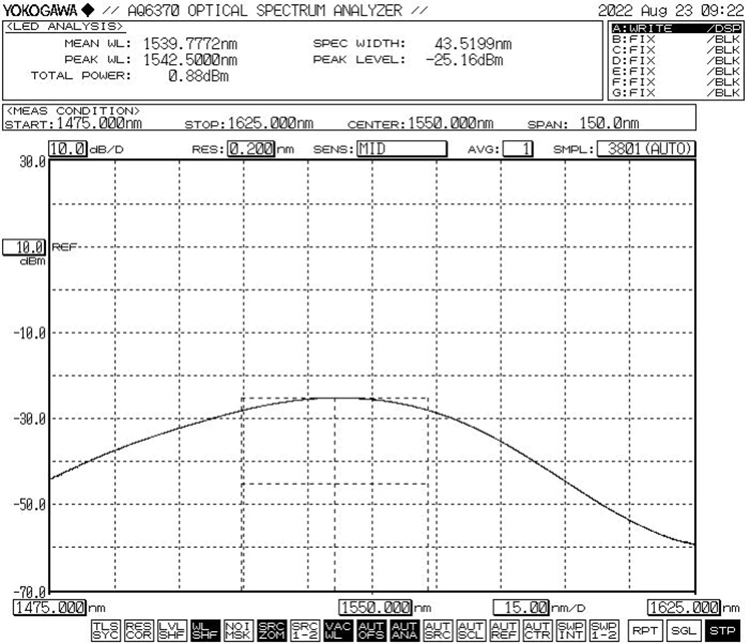

● Espectro típico: -3 dB Ancho de banda mín. 30 nm

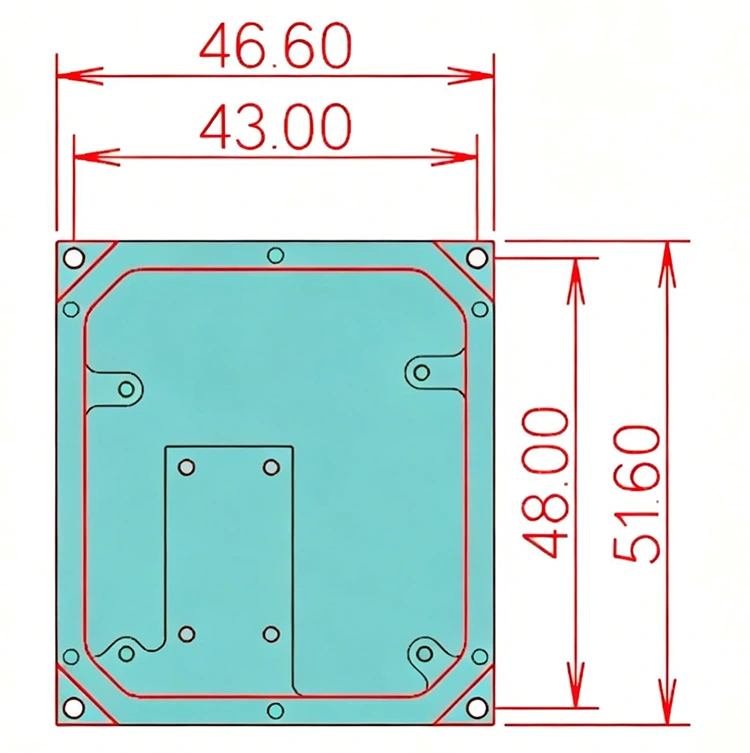

● Dimensión (mm): 46,6 (ancho) × 51,6 (profundidad) × 15 (alto)

Pasos de operación: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

Paso 1. Desembalaje: Antes del montaje, compruebe si todos los accesorios están completos.

Paso 2. Fuente de alimentación: Conectado a una fuente de alimentación conmutada de CC o una fuente de alimentación regulada que cumpla con sus requisitos de alimentación. Utilice únicamente el adaptador de corriente original compatible (DC5V o DC12V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado de acuerdo con los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: abra la tapa antipolvo en el conector o brida de la fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Paso 4. Conéctese a la computadora host: use el cable de puerto verde y el cable de datos USB-RS485 DB9 para conectar el micromódulo de fuente de luz de banda ancha SLD de 1550 nm y la computadora; la computadora primero debe instalar un controlador de puerto serie dedicado para identificar el cable de datos del puerto serie USB-RS485; de lo contrario, el software de la computadora host y el módulo de fuente de luz no se podrán conectar ni comunicar correctamente. Pregunte a Box Optronics por el conductor.

Paso 5. Software de control: Box Optronics proporciona el comando en serie o el software de PC para controlar la corriente LD y la temperatura LD del micromódulo de fuente de luz de banda ancha SLD de 1550 nm. Elija el puerto correcto, configure la corriente y la temperatura, luego haga clic en el botón Abrir. (Para evitar daños, aumente lentamente la corriente del variador en la operación inicial. No aplique toda la corriente inmediatamente).

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Información para realizar pedidos: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

por ejemplo: BSLD-1550-10SM-FA-MIC

(Información de pedido: micromódulo de fuente de luz de banda ancha SLD de 1550 nm, potencia de salida de 10 mW, con fibra SMF-28e, conector FC/APC).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y hoja de pruebas: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

Ficha de datos

Condiciones de cotización y pago: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

Producción: 10-15 días laborables. (Si hay algunos en stock, el envío será más rápido).

La logística internacional: 3-5 días laborables.

Notas de funcionamiento y mantenimiento: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte las fibras sin energía para evitar quemaduras en los extremos. Los conectores de fibra óptica deben estar cubiertos con tapas antipolvo.

● Si es necesario conectar la fibra de salida a otra fibra, se recomienda utilizar una empalmadora por fusión.

● Tome precauciones contra la humedad, el polvo y la corrosión; almacenar en un lugar seco.

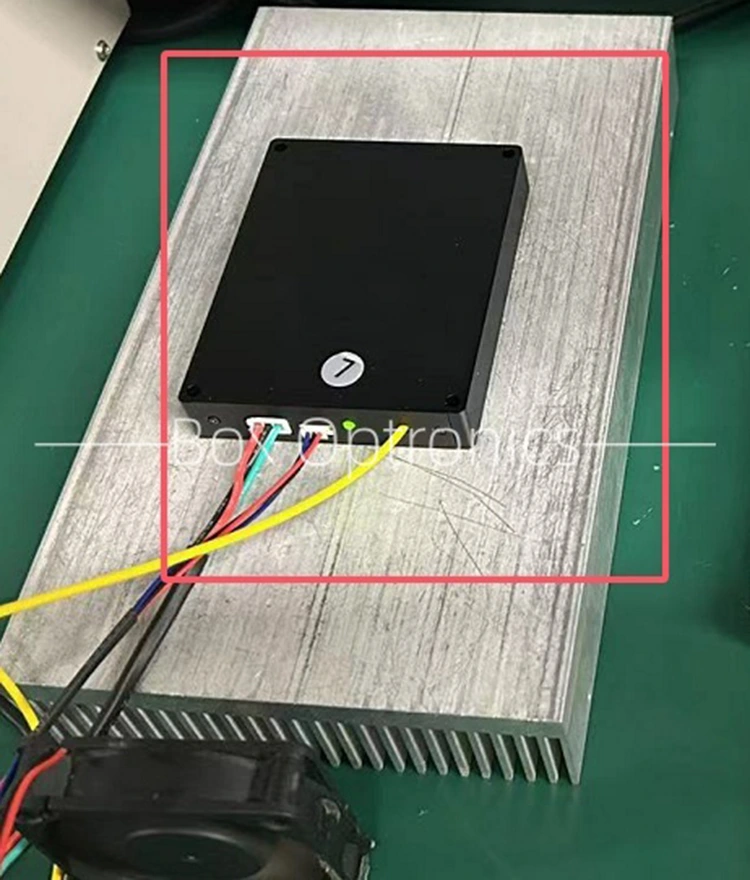

● Cuando lo utilice a largo plazo, colóquelo sobre un disipador de calor.

Garantía de calidad y servicio posventa: micromódulo de fuente de luz de banda ancha SLD de 1550 nm

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
