Amplificador óptico semiconductor de 1060 nm y 15 dBm

Tabla de contenido

1. Introducción de los 1060 nm amplificador óptico semiconductor 15dBm

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

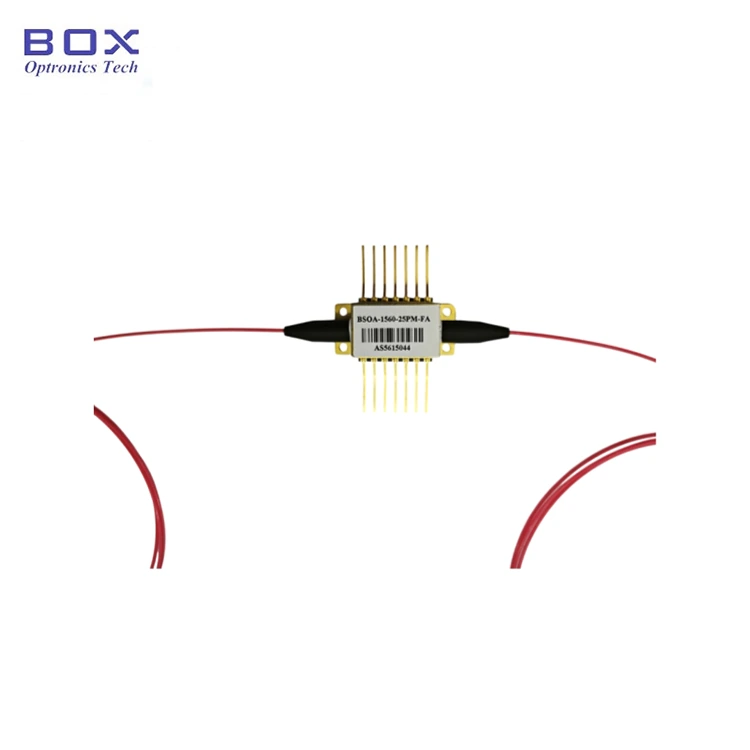

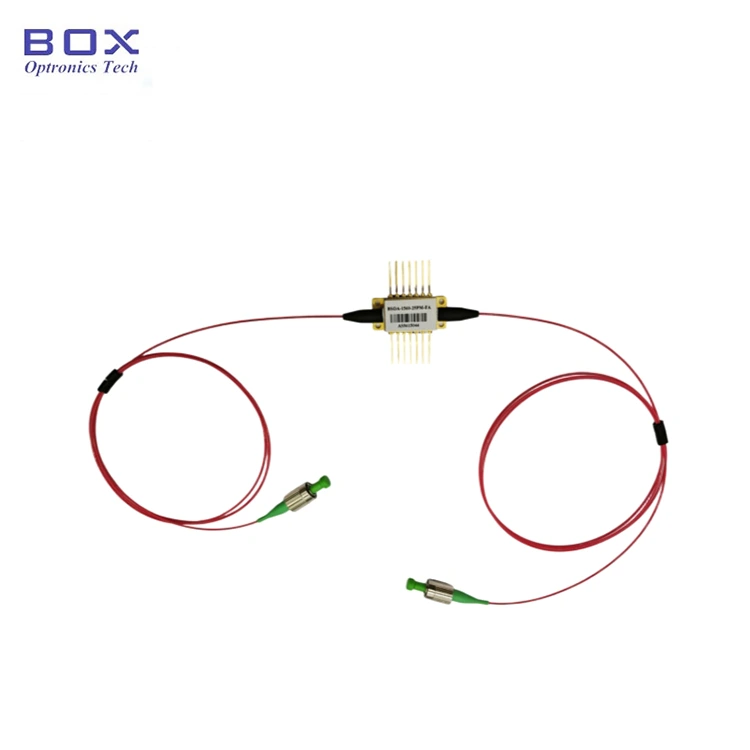

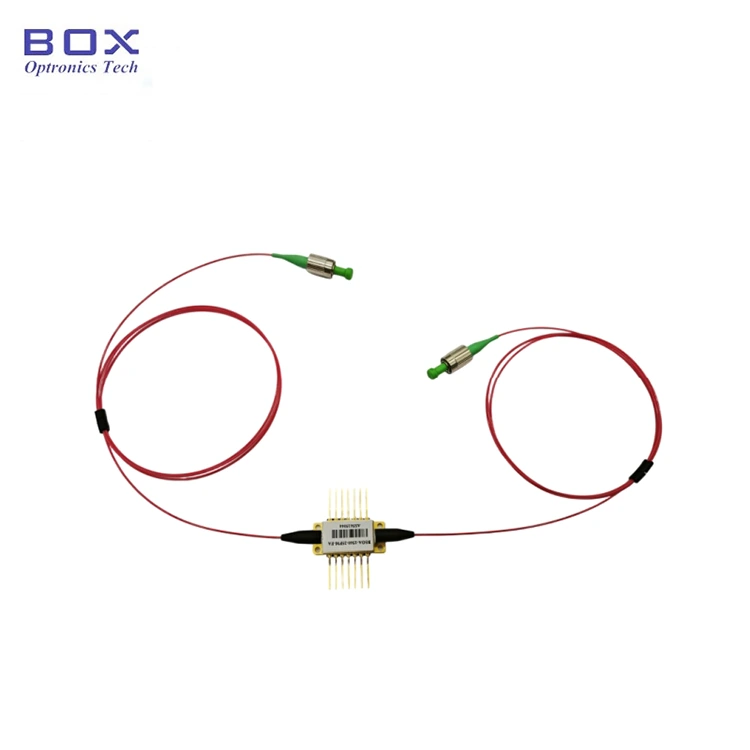

El amplificador óptico semiconductor (SOA) de 1060 nm y 15 dBm con un paquete de mariposa de 14 pines ofrece una solución de alto rendimiento para óptica Amplificación en el rango de longitud de onda de 1060 nm. Con una potencia de salida de 15dBm y Ganancia de señal de 25 dB, este SOA es ideal para aplicaciones en conmutadores ópticos, OCT médica y fuentes de frecuencia de barrido. Si los pines requieren soldadura, el La temperatura de soldadura no debe exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos.

Producto Especificaciones

Producto Características

● SMF-28e fibra con conector FC/APC;

● Bajo nivel de ruido Figura &Baja dependencia de la polarización;

● 14 pines Paquete BTF con TEC, termistor.

Producto Aplicaciones

● Compensación de pérdidas por conexión y conmutador de fibra óptica;

● OCT médica;

● Fuente de frecuencia de barrido, sintonizable láser.

Producto Detalles

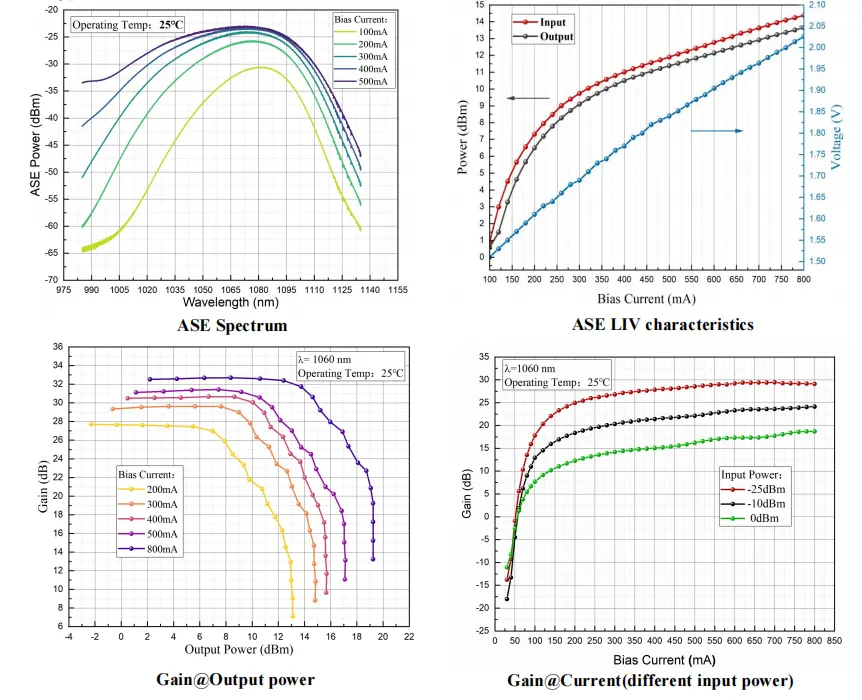

● Curva característica típica

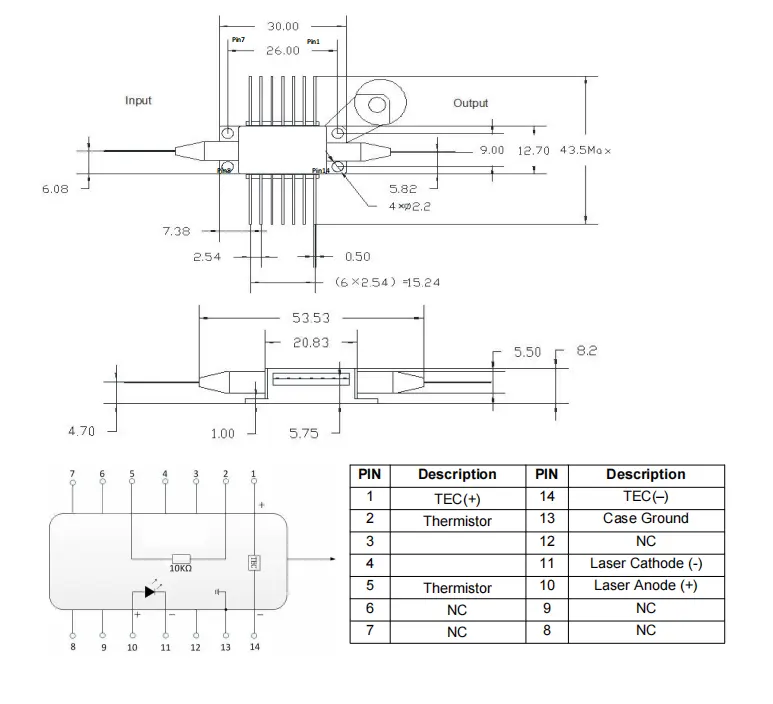

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) -1060 nm 15 dBm Amplificador óptico semiconductor

Realizar pedidos información

por ejemplo: BSOA-1060-25SM-FA

(Información de pedido: Amplificador óptico semiconductor de 1060 nm y 15 dBm, 25 dB pequeña ganancia de señal, potencia óptica de saturación de 15 dBm, paquete de mariposa de 14 pines, con Fibra SM, conector FC/APC).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Ficha de datos

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días hábiles. (Si hay algunos en stock, se enviarán más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Operar un láser en condiciones de potencia y temperatura que exceden Las especificaciones descritas en la hoja de datos acelerarán el envejecimiento del láser. y causar daños al dispositivo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
