Amplificador óptico semiconductor de 1550 nm 23 dBm

Tabla de contenido

1. Introducción de los 1550 nm amplificador óptico semiconductor 23dBm

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

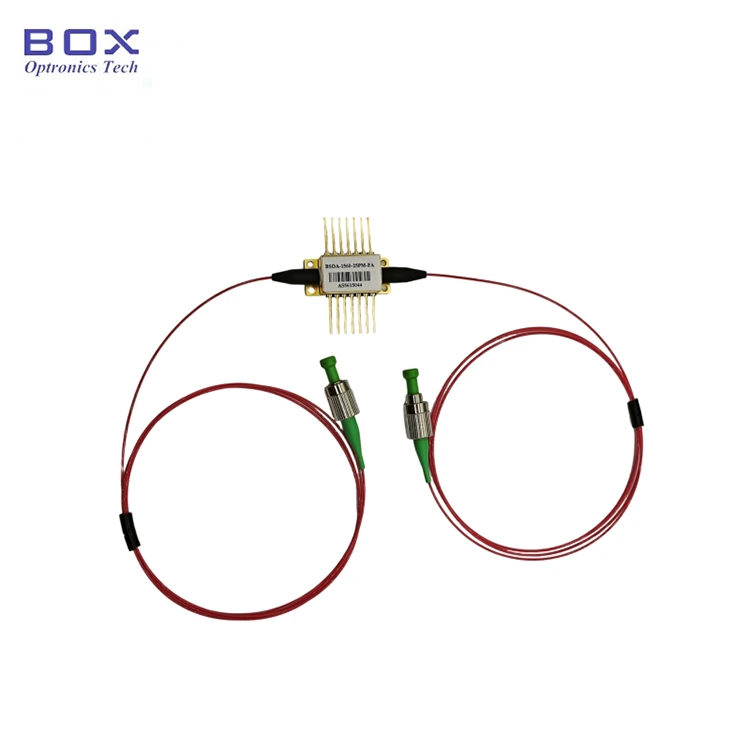

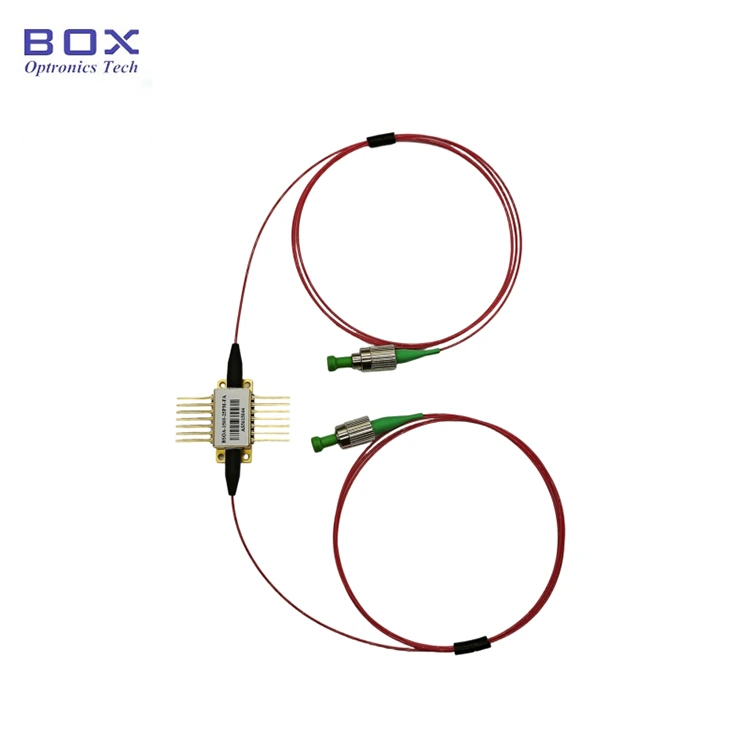

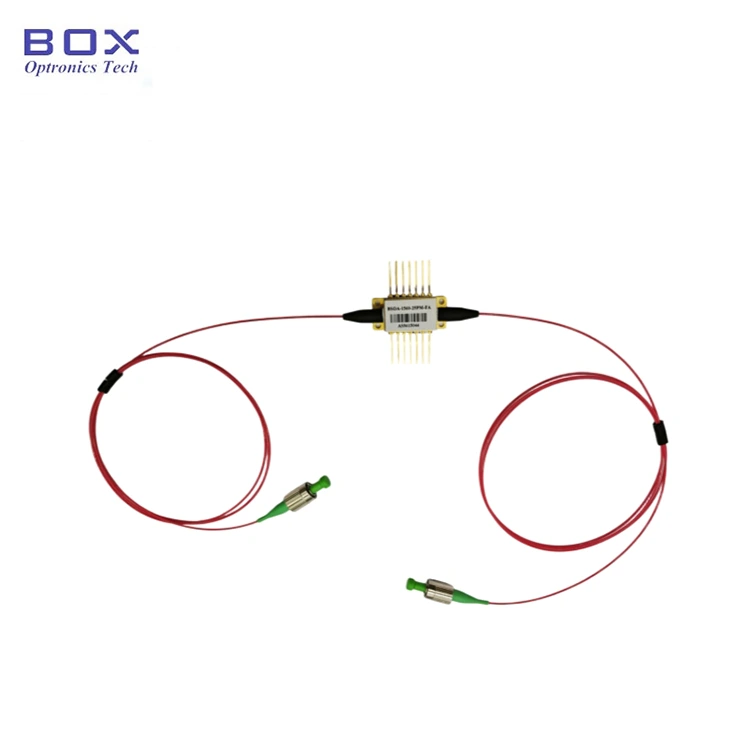

Este es un amplificador óptico semiconductor de 1550 nm y 23 dBm. con un paquete de mariposa de 14 pines. Cuenta con potencia óptica de saturación de 23 dBm, 30 ~ 35 dB. ganancia de señal pequeña, ancho de banda de ganancia típico de 100 nm -3 dB e integra TEC y Termistor para un espectro estable y suave. Adecuado para compensación de pérdidas por Conexiones y conmutadores de fibra óptica, redes de fibra óptica WDM y MOPA. láseres.

Producto Especificaciones

Producto Características

● 40G y Obturador o modulación de bloqueo de banda C de 100G;

● Bajo nivel de ruido Figura &Baja dependencia de la polarización;

● 14 pines Paquete BTF con TEC y termistor.

Producto Aplicaciones

● Compensación de pérdidas por conexión y conmutador de fibra óptica;

● Fibra óptica WDM redes;

● MOPA (Oscilador Maestro) Amplificador de potencia) láser.

Producto Detalles

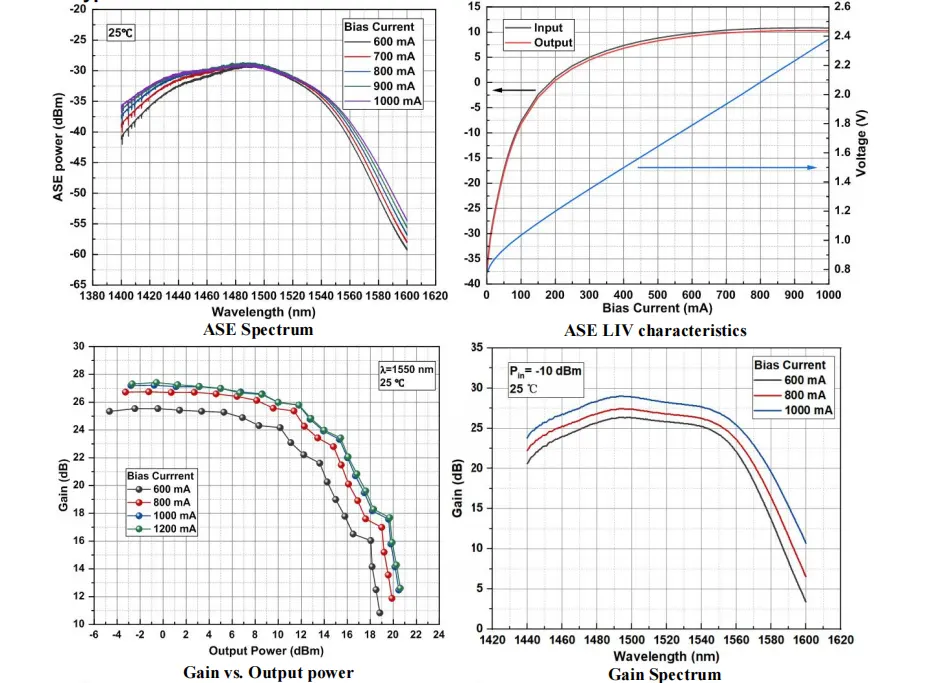

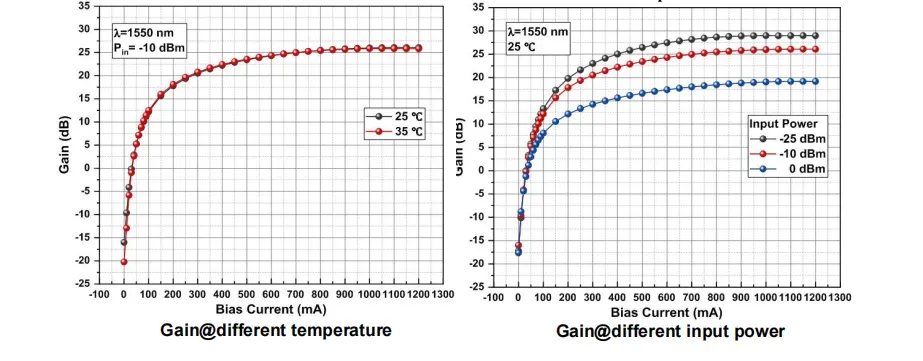

● Curva característica típica

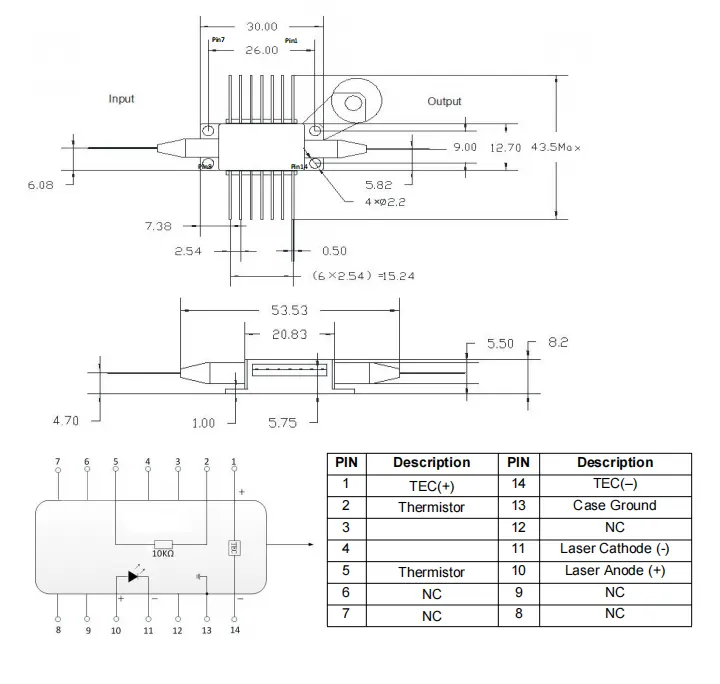

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) -1550 nm 23 dBm Amplificador óptico semiconductor

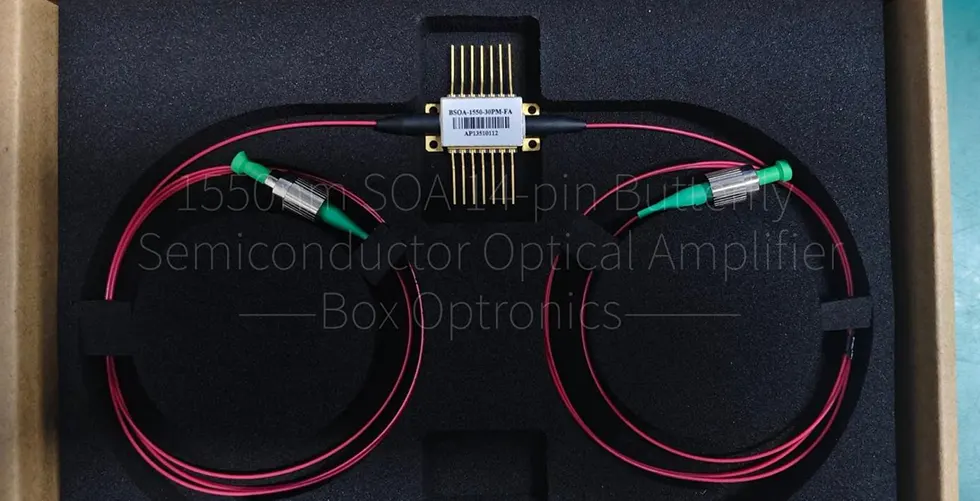

● Ejemplo de embalaje

*Dispositivo independiente; sin incorporado Controlador (el paquete del módulo se integra con un controlador es opcional).

Realizar pedidos información

por ejemplo: BSOA-1550-35PM-FA

(Información de pedido: Amplificador óptico semiconductor de 1550 nm y 23 dBm, 30 ~ 35 dB ganancia de señal pequeña, potencia óptica de saturación de 23 dBm, paquete de mariposa de 14 pines, con fibra SM Hi1060, conector FC/APC).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Ficha de datos

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días hábiles. (Si hay algunos en stock, se enviarán más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Antes de encender todos los componentes, primero active el enfriador y luego proceda con pasos de encendido incrementales para evitar el sobrecalentamiento del chip y sobrecarga.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro de el período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
