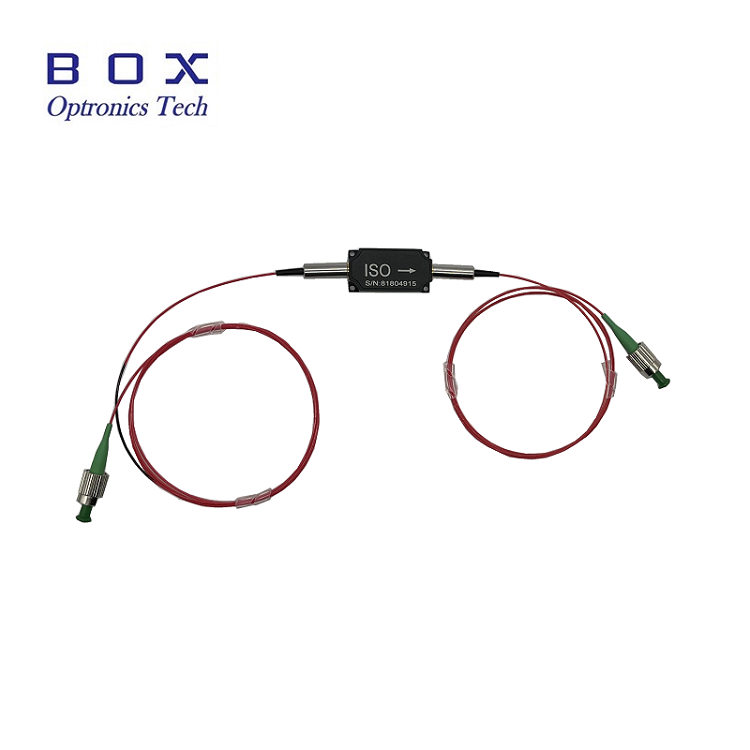

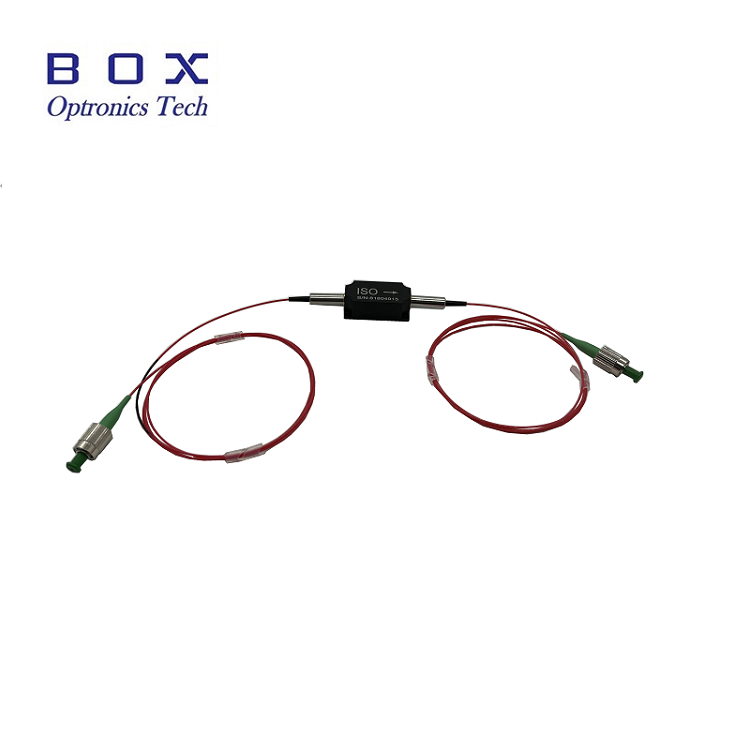

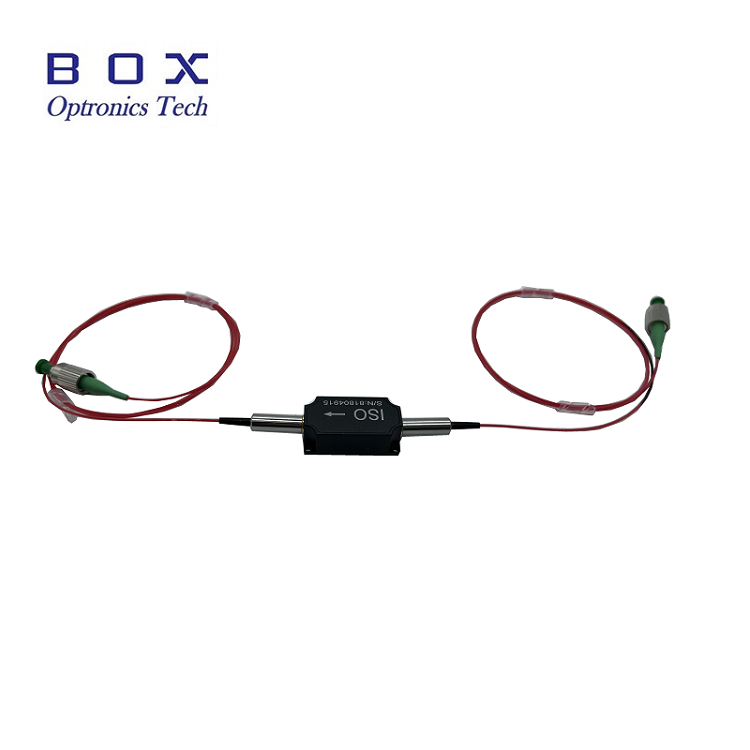

Aislador óptico de alta potencia de 1064 nm

Descripción general del producto: aislador óptico de alta potencia de 1064 nm

Box Optronics suministra el aislador óptico de alta potencia de 1064 nm, un componente óptico pasivo de alto rendimiento diseñado para proteger fuentes láser, láseres de semilla y amplificadores ópticos de la retroalimentación óptica dañina causada por la luz reflejada y retrodispersada. Basado en el efecto de rotación de Faraday, este aislador permite la transmisión de luz no recíproca, lo que permite que la luz pase hacia adelante con baja pérdida mientras bloquea la luz en dirección inversa con un alto aislamiento.

Con una pérdida de inserción típica, un alto aislamiento y una alta relación de extinción, este aislador de 1064 nm está optimizado para sistemas amplificadores y láser de fibra de alta potencia. Admite un manejo de potencia promedio de hasta 10 W y una potencia máxima de hasta 10 kW para operación de pulso ns, lo que lo hace adecuado para aplicaciones industriales y científicas exigentes.

Características clave: aislador óptico de alta potencia de 1064 nm

• Alto aislamiento: aislamiento de pico típico de 30 dB, mínimo de 25 dB

• Baja pérdida de inserción

• Pérdida de retorno elevada

• Baja pérdida dependiente de la polarización (PDL)

• Manejo de alta potencia: hasta 10 W de potencia promedio

• Diseño de paquete compacto y robusto: 58×28×26 mm

• Disponible en versiones PM (mantenimiento de polarización) y sin PM

• Múltiples opciones de longitud de onda: 980 nm, 1030 nm, 1064 nm

Aplicaciones típicas: aislador óptico de alta potencia de 1064 nm

• Sistemas láser de fibra y láseres de fibra MOPA

• Amplificadores de fibra

• Instrumentos ópticos de prueba y medición

• Sistemas de detección de fibra óptica

• Protección láser de semillas en cadenas amplificadoras

• Sistemas láser de fibra de alta potencia

• Laboratorios de investigación y desarrollo

• Sistemas de procesamiento láser industriales

Especificaciones técnicas: aislador óptico de alta potencia de 1064 nm

Especificaciones ópticas (T=25°C)

Especificaciones mecánicas y ambientales

Detalles del producto: aislador óptico de alta potencia de 1064 nm

¿Qué es un aislador óptico?

Un aislador óptico, también conocido como aislador de Faraday, es un dispositivo óptico pasivo de dos puertos que permite la transmisión preferencial en una dirección y proporciona un alto aislamiento en la dirección inversa. Es un componente esencial en sistemas láser y de fibra óptica para proteger fuentes láser y amplificadores ópticos de la retroalimentación óptica causada por la luz reflejada y retrodispersada.

Los aisladores ópticos se basan en el efecto Faraday, que utiliza un material magnetoóptico que rota la polarización de la luz que lo atraviesa cuando se somete a un campo magnético. Combinada con polarizadores, esta rotación de polarización permite la transmisión óptica directa y un alto aislamiento de la luz que se propaga hacia atrás.

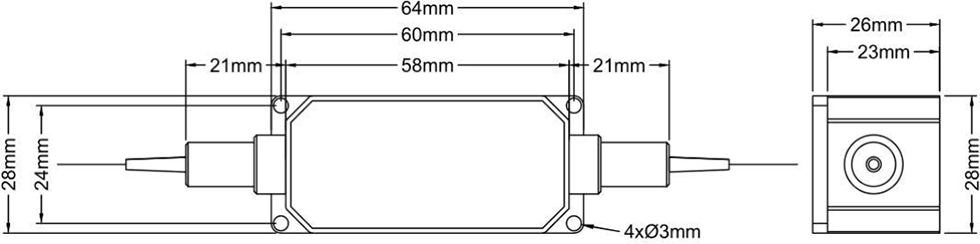

Dimensiones del paquete

El aislador óptico de alta potencia de 1064 nm está empaquetado en una carcasa compacta y robusta con las siguientes dimensiones (unidad: mm):

• Tamaño del paquete: 58 × 28 × 26 mm (largo × ancho × alto)

• Configuración de 2 puertos con pigtails de fibra

• 4 orificios de montaje (Ø3 mm) para una instalación segura

• Diseñado para una alta confiabilidad y estabilidad térmica

¿Por qué elegir Box Optronics?

• Estricto control de calidad con pruebas 100% antes del envío

• Precios competitivos con capacidad estable de entrega a granel

• Opciones de personalización flexibles para longitud de onda, alimentación, fibra y conectores

• Pruebas de muestra disponibles para evaluación

• Envíos globales con entrega urgente de DHL, UPS y FedEx

• Disponibles versiones PM y no PM

• Múltiples opciones de potencia nominal: de 500 mW a 10 W

• Amplia cobertura de longitud de onda: 980 nm, 1030 nm, 1064 nm

• Suministro confiable a largo plazo para las cantidades de producción

Información para realizar pedidos: aislador óptico de alta potencia de 1064 nm

Nomenclatura del modelo

HPMIS - XXXX - X - X - X - X - X - XX

Ejemplo: HPMIS - 1064 - F - 1 - 1 - 1 - 0 - 10

Aislador PM de alta potencia de 1064 nm, funcionamiento de eje lento, eje rápido bloqueado, fibra PM Panda, tubo suelto de 900 μm, longitud de fibra de 1 m, paquete de 58 x 28 x 26 mm, potencia de manejo de 10 W

Ejemplo: HPIS - 1064 - N - 0 - 1 - 1 - 0 - 05

Aislador de alta potencia de 1064 nm (sin PM), fibra Hi1060, tubo holgado de 900 μm, longitud de fibra de 1 m, paquete de 58 x 28 x 26 mm, potencia de manejo de 5 W

Opciones de personalización disponibles

• Longitud de onda central: 980 nm, 1030 nm, 1064 nm, otras longitudes de onda disponibles bajo pedido

• Potencia nominal: 500 mW, 1 W, 2 W, 5 W, 10 W, mayor potencia disponible para diseños personalizados

• Tipo de polarización: PM (mantenimiento de polarización) o no PM (modo único estándar)

• Configuración del eje PM: eje lento funcionando, ambos ejes funcionando

• Tipo de fibra: fibra PM Panda, Hi1060, otras fibras especiales

• Longitud de la fibra: 0,5 m, 0,8 m, 1 m, 1,5 m, 2 m (longitudes personalizadas disponibles)

• Tipo de cable flexible: fibra desnuda de 250 μm, tubo suelto de 900 μm, tubo suelto de 3,0 mm

• Tamaño del paquete: estándar 58x28x26 mm o dimensiones de paquete personalizadas

• Versiones de mayor aislamiento disponibles para aplicaciones exigentes

Para requisitos personalizados, comuníquese con nuestro equipo de ventas con sus especificaciones.

Hoja de datos e informe de prueba: aislador óptico de alta potencia de 1064 nm

Cada unidad se envía con un informe de prueba completo que documenta los parámetros de rendimiento medidos. El archivo PDF de la hoja de datos contiene especificaciones detalladas.

• Informe de prueba individual incluido con cada unidad

Ficha de datos

Condiciones de Cotización y Pago

Términos de cotización

• EXW

• DAP

• MANDO

• Otros términos: comuníquese con nosotros para analizarlos.

Condiciones de pago

• PayPal: pago rápido y seguro para muestras y pedidos pequeños

• T/T (Transferencia bancaria): método de pago estándar para pedidos de producción normales

• Alibaba Trade Assurance: protección segura de pedidos para transacciones en línea con garantía del comprador

• Tarjeta de crédito: PayPal y Alibaba están disponibles

• Términos de pago flexibles: negociables

Plazo de entrega

• Producción estándar: ~10-15 días laborables

• Configuraciones personalizadas: 15-20 días laborables

• Pedidos por volumen: comuníquese con nosotros para conocer el cronograma de producción.

• Envío internacional: ~3-5 días laborables (DHL/UPS/FedEx express)

• Servicio acelerado: disponible previa solicitud

Notas de funcionamiento y manejo: aislador óptico de alta potencia de 1064 nm

Protección ESD

Si bien los aisladores ópticos son dispositivos pasivos, se requiere un manejo adecuado para mantener el rendimiento y la confiabilidad.

• Trabaje sobre una superficie limpia y libre de polvo.

• Evite tocar los extremos de la fibra directamente

• Mantenga las tapas antipolvo en los conectores cuando no estén en uso

• Use protección ESD adecuada durante el manejo y la instalación.

• Manipule con cuidado para evitar dañar los pigtails de fibra.

Manejo de fibra

• Evitar la flexión excesiva de la fibra.

• No tire ni retuerza los pigtails de fibra.

• Limpie los conectores de fibra antes de conectarlos utilizando herramientas de limpieza adecuadas.

• Utilice siempre tapas antipolvo cuando el conector no esté en uso.

• Inspeccione el extremo de la fibra para detectar daños antes de su uso.

• No exceda la carga de tracción máxima (5N)

Consideraciones sobre el manejo de energía

• Asegúrese de que la potencia de entrada no exceda el máximo nominal

• Utilice un control de energía adecuado para evitar sobrecargas

• Permitir una disipación de calor adecuada a niveles de potencia altos

• Montar en un disipador de calor para un funcionamiento continuo de alta potencia

Instalación y montaje

• Monte el aislador de forma segura utilizando los 4 orificios de montaje.

• Asegure la alineación adecuada para minimizar pérdidas adicionales

• Deje suficiente espacio para el radio de curvatura de la fibra.

• Opere dentro del rango de temperatura especificado para mayor confiabilidad

• Evitar tensiones mecánicas en los pigtails de fibra.

• Asegure la orientación adecuada del puerto para la dirección correcta de la señal

• Verifique la dirección de avance/retroceso antes de la instalación.

Seguro de calidad

Box Optronics se compromete a proporcionar componentes ópticos de alta calidad con un rendimiento confiable. Todos nuestros aisladores ópticos de alta potencia se someten a rigurosas pruebas y controles de calidad antes del envío.

Garantía

• Garantía limitada de 12 meses desde la fecha de envío

• La garantía cubre defectos en materiales y mano de obra.

• Reparación o reemplazo gratuito de unidades defectuosas bajo garantía

• La garantía no cubre daños causados ​​por mal uso, mal manejo o modificación no autorizada
