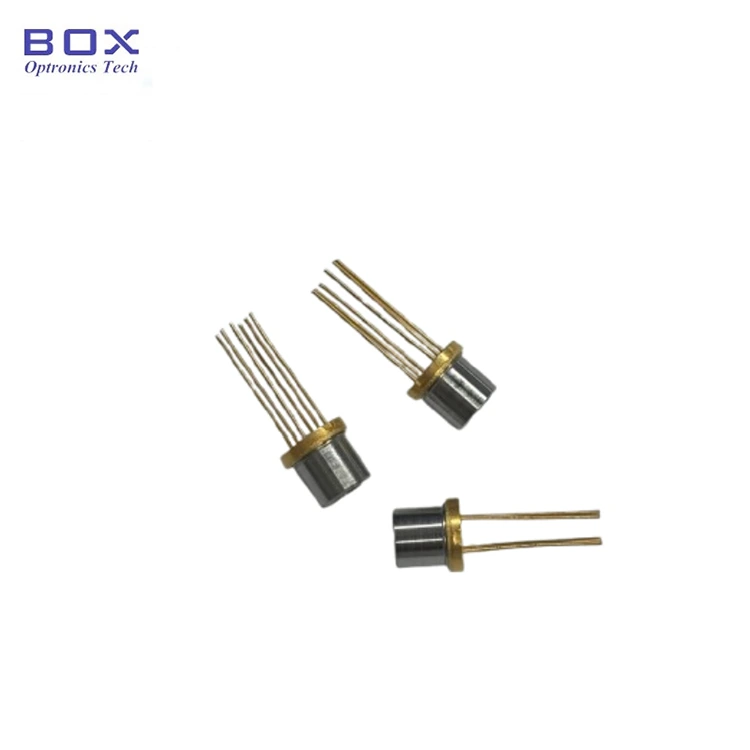

Diodo láser DFB de 1392 nm TO-CAN

Descripción general del producto: Diodo láser DFB de 1392 nm TO-CAN

El diodo láser DFB TO-CAN de 1392 nm (modelo: BLD-D1392.5TO60-AL) de Box Optronics presenta una longitud de onda central de 1392,5 nm (1391,5–1393,5 nm) y una salida óptica de 5 mW a través de una lente asférica con una distancia focal de 7,5 mm. Diseñado para acoplamiento óptico en espacio libre, este diodo láser DFB de 1392 nm es adecuado para acoplamiento de celdas de gas, análisis de gases e integración de sistemas de detección óptica.

El TEC integrado y el termistor admiten el control de temperatura para la estabilización de la longitud de onda. Un paquete metálico hermético TO60 con una configuración de 6 pines proporciona un factor de forma compacto y robusto para analizadores de gases e instrumentos de detección óptica industriales.

Características principales: Diodo láser DFB de 1392 nm TO-CAN

· Longitud de onda central: 1392,5 nm (rango 1391,5–1393,5 nm), +/-1 nm de alta precisión de longitud de onda

· Alta potencia de salida óptica: 5 mW mínimo

· Corriente de umbral bajo

· Refrigerador termoeléctrico integrado (TEC),termistor

· Paquete hermético compacto TO60 con salida de lente asférica

Aplicaciones típicas: diodo láser DFB de 1392 nm TO-CAN

· Detección de vapor de agua (H₂O) mediante TDLAS

· Espectroscopia de celda de gas en espacio libre

· Fuentes láser DFB de 1392 nm para analizadores de gases

· Monitoreo de humedad de procesos industriales

· Instrumentos ópticos de detección de gases y espectroscopia.

· Investigación fotónica y sistemas de análisis de gases OEM

Especificaciones del producto -Diodo láser DFB de 1392 nm TO-CAN

Calificaciones máximas absolutas

Características electroópticas (T = 25°C)

Características TEC

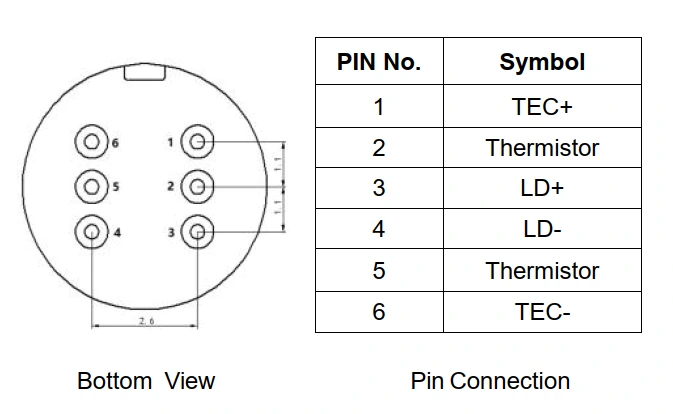

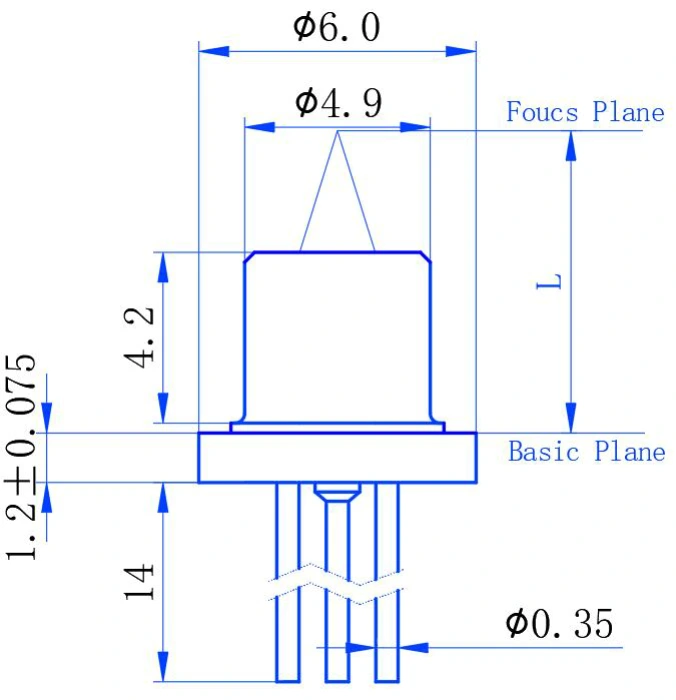

Definición de paquete y PIN

Información para realizar pedidos: Diodo láser DFB de 1392 nm TO-CAN

Nomenclatura del modelo

BLD - D XXXX A XX - X

Ejemplo: BLD-D1392.5TO60-AL

Ficha técnica -Diodo láser DFB de 1392 nm TO-CAN

Ficha de datos

Preguntas frecuentes (FAQ)

P: ¿Qué gas se puede detectar con el láser DFB de 1392 nm?

R: La longitud de onda de 1392 nm se usa comúnmente para espectroscopia de absorción de vapor de agua (H₂O) y se puede aplicar a la detección de humedad y vapor de agua basada en TDLAS. La línea de absorción específica y las condiciones operativas deben evaluarse en función de la concentración de gas, la longitud del camino óptico y el diseño del sistema. Box Optronics también ofrece diodos láser DFB en otras longitudes de onda para diferentes requisitos de detección de gases.

P: ¿Cuál es la diferencia entre este láser DFB TO60 y un láser DFB con paquete de mariposa?

R: Las principales diferencias son el formato del paquete, la interfaz óptica y el costo.

La versión TO60 presenta un paquete compacto y hermético de lata de metal con un TEC integrado, termistor y lente asférica para acoplamiento óptico en espacio libre.

Los láseres Butterfly DFB suelen estar disponibles con salida de fibra trenzada y pueden integrar funciones adicionales como un aislador óptico y un fotodiodo de monitor, según la configuración.

Con su paquete más simple y salida óptica de espacio libre, la versión TO60 proporciona una opción más rentable para la detección de gas y otras aplicaciones donde no se requieren acoplamiento de fibra ni funciones integradas adicionales. La elección depende del método de acoplamiento óptico requerido, el tamaño del paquete y la arquitectura del sistema.

P: ¿Cómo mejora el TEC integrado el rendimiento de la detección de gases?

R: El TEC integrado y el termistor de 10 kΩ proporcionan control de temperatura para el láser DFB, lo que ayuda a mantener condiciones de funcionamiento estables y reducir la deriva de longitud de onda causada por las variaciones de temperatura. El control de la temperatura es importante en los sistemas TDLAS porque la longitud de onda del láser debe permanecer alineada con la característica de absorción objetivo. Las especificaciones TEC deben considerarse junto con el rango de temperatura de funcionamiento del láser y los requisitos del sistema completo de detección de gas.

Productos relacionados

· Diodo láser mariposa DFB de 1392 nm y 10 mW

· Diodo láser mariposa DFB de 760 nm y 10 mW

· Láser de mariposa DFB de 14 pines, 1512 nm, 10 mW

· Diodo láser DFB de 1574 nm para detección de CO2

· Fotodiodo PIN InGaAs de área activa de 1 mm

Notas de operación y manejo

· Los diodos láser son dispositivos sensibles a descargas electrostáticas (ESD). Siempre se deben seguir los procedimientos adecuados de protección ESD durante la manipulación.

· Los módulos deben manipularse de la misma manera que los dispositivos semiconductores comunes para evitar daños electrostáticos. Para guardarlos y transportarlos de forma segura, los módulos deben empaquetarse con material a prueba de ESD.

· Para ensamblar los módulos en una PCB, la mesa de trabajo, el soldador y el cuerpo humano deben estar conectados a tierra.

· Guarde los dispositivos no utilizados a la temperatura de almacenamiento recomendada (de -40 °C a +85 °C) en un embalaje seguro contra ESD.

· No exceda las clasificaciones máximas absolutas especificadas en la hoja de datos, incluida la corriente directa máxima de 100 mA y el voltaje directo máximo de 2 V.

· Utilice siempre un controlador de diodo láser con limitación de corriente y protección contra sobretensión.

· Habilite la estabilización de temperatura TEC antes de aplicar la corriente del controlador láser para un rendimiento óptimo y estabilidad de la longitud de onda.

· Evite tocar la superficie de la lente asférica con los dedos desnudos para evitar la contaminación. Si es necesario limpiar, utilice alcohol isopropílico (IPA) y un hisopo sin pelusa.

· Temperatura de reflujo de soldadura: máximo 260°C durante 10 segundos. Evite el tiempo o la temperatura excesivos de soldadura.
