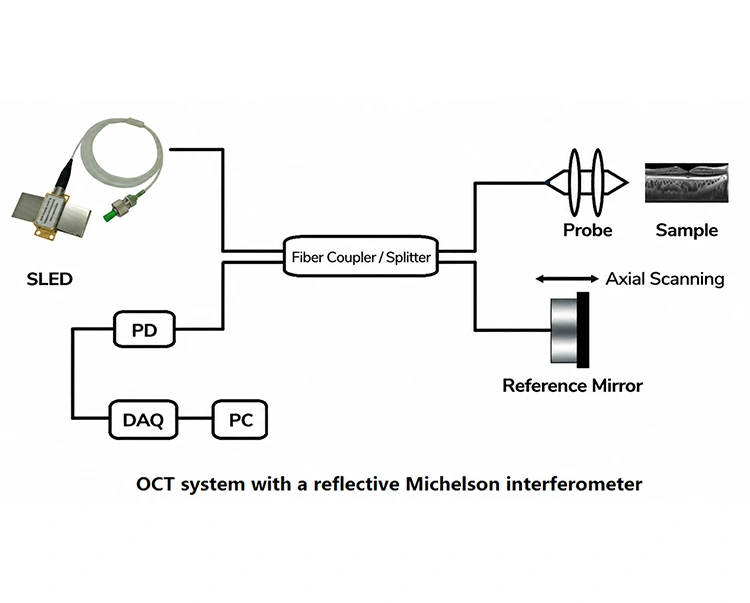

(1) La luz emitida por una fuente de banda ancha y baja coherencia (como un SLED) se divide en dos haces mediante un divisor de haz (o acoplador de fibra), ingresando al brazo de referencia y al brazo de muestra, respectivamente.
(2) La luz en el brazo de referencia se refleja en un espejo.
(3) Después de que la luz del brazo de muestra ilumina el tejido o material que se está investigando, regresa la luz retrodispersada desde varias profundidades.
(4) Los dos haces se recombinan en el divisor de haz; se genera una señal de interferencia sólo cuando la diferencia de trayectoria óptica entre los dos brazos cae dentro de la longitud de coherencia de la fuente de luz. Esta corta longitud de coherencia garantiza la alta resolución axial del sistema.
(5) Al escanear la posición del espejo de referencia o emplear un barrido de frecuencia para adquirir señales de interferencia, el sistema puede reconstruir imágenes tomográficas bidimensionales o tridimensionales de la muestra capa por capa.
|
Componente |
Descripción de la función |
|
Fuente de luz trineo |
Proporciona luz de banda ancha de baja coherencia, que sirve como fuente de luz central para que el sistema OCT alcance una alta resolución axial; Normalmente opera en la banda del infrarrojo cercano de 800 a 1550 nm. |
|
Acoplador/divisor de fibra |
Divide la fuente de luz en un brazo de muestra y un brazo de referencia, y combina las señales de eco de ambos brazos en el detector. |
|
Sonda |
Enfoca el haz de luz en la superficie o el interior de la muestra y recoge señales ópticas retrorreflejadas o retrodispersadas desde diferentes profundidades. |
|
Espejo de referencia |
Proporciona una ruta óptica de referencia estable. Cambia la longitud de la trayectoria óptica del brazo de referencia mediante un escaneo axial preciso, logra que la señal de interferencia coincida con la luz reflejada de diferentes profundidades de muestra y completa el escaneo con resolución en profundidad. |
|
PD |
Detecta señales ópticas de interferencia del brazo de muestra y del brazo de referencia. |
|
Sistema de Adquisición de Datos (DAQ) |
Convierte señales fotoeléctricas en señales digitales para su procesamiento y almacenamiento en tiempo real por parte de la computadora. |
|
ordenador personal |
Procesa las señales de interferencia adquiridas mediante algoritmos como la Transformada Rápida de Fourier (FFT) y reconstruye imágenes tomográficas 2D o 3D de alta resolución de la muestra. |

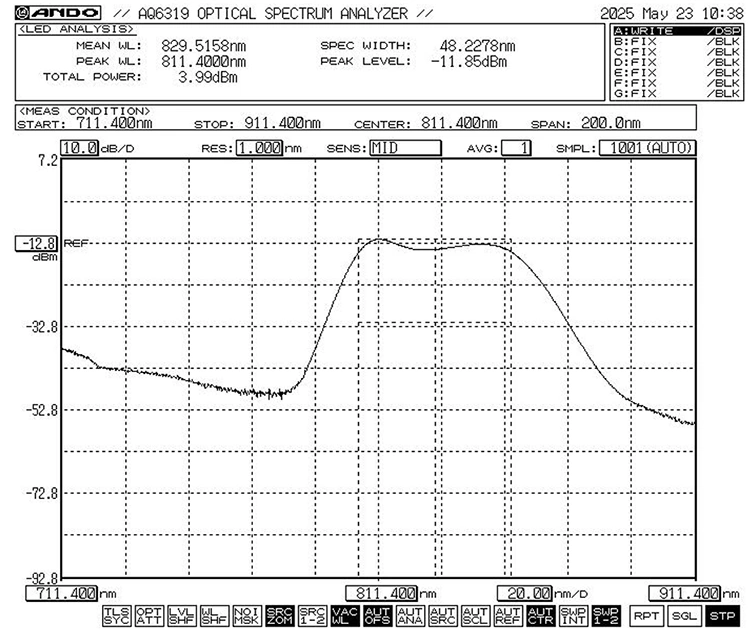

Fuente de luz de banda ancha SLED de 840 nm y 20 mW
Diodo SLD de color blanco y negro de 840 nm, 10 mW y 35 nm
Fuente de luz SLD de 1060 nm y 1064 nm
P1: ¿Qué longitud de onda (en nm) de la fuente de luz de banda ancha SLD se utiliza normalmente en OCT?
A1: Imágenes biomédicas → 800–1060 nm;

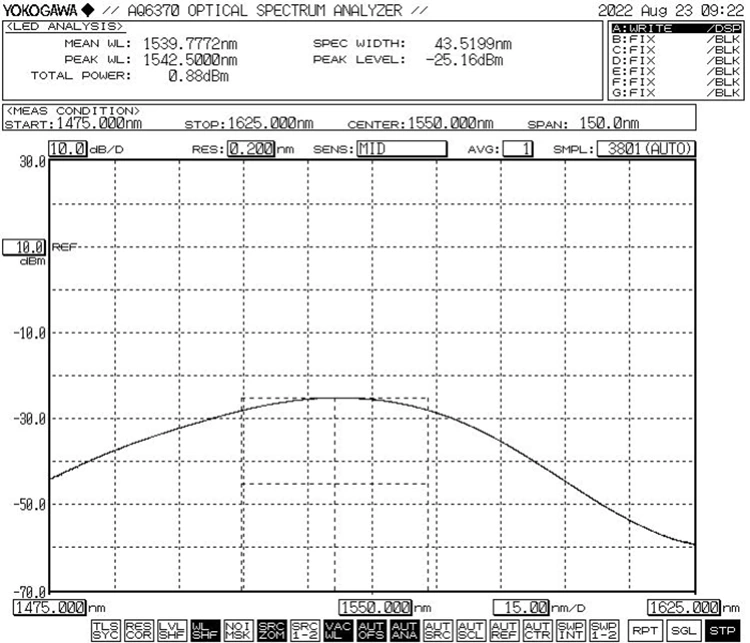

Aplicaciones de inspección industrial/fibra óptica → 1300–1550 nm.
P2: ¿Una fuente de luz de banda ancha SLED requiere un aislador?
R2: Para aplicaciones industriales, es necesario evaluar de forma independiente la magnitud de la potencia óptica reflejada; si se justifica, es posible que se requieran varios aisladores.
P3: ¿Las fuentes de luz SLD que usted proporciona vienen con un circuito controlador incorporado?
R3: Sí, ofrecemos soluciones modulares que integran el chip láser, el circuito controlador y (opcionalmente) un acoplador de fibra. Esto permite el uso directo o una mayor integración del sistema sin la necesidad de que el cliente conecte un controlador externo.
-
