Diodo láser de mariposa DFB de 760 nm y 10 mW

Tabla de contenido

1. Introducción de los 760 nm Diodo láser de mariposa DFB de 10 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

Este es un láser DFB dedicado de 760 nm con 14 pines. paquete de mariposa estándar, longitud de onda central 760 nm, tolerancia de longitud de onda +/-1 nm y potencia de salida típica de 10 mW. TEC, termistor y monitor integrados PD, con excelente estabilidad de longitud de onda para un funcionamiento estable a largo plazo. es Se utiliza principalmente en la detección de oxígeno. Cablee estrictamente de acuerdo con la definición del pin, bajo control TEC y flexión excesiva de la fibra para garantizar el rendimiento y vida útil.

Producto Especificaciones

Características del producto

● Multicuántico Láseres de retroalimentación distribuida (DFB) de pozo (MQW);

● Incorporado TEC y aislador óptico;

● Alto estabilidad y bajo nivel de ruido;

● Paquete de mariposa estándar de la industria de 14 pines.

Aplicaciones de productos

● Concentración de oxígeno detección y análisis.

● Detectores de detección de gases.

● Investigación científica y Análisis espectral.

Detalles del producto

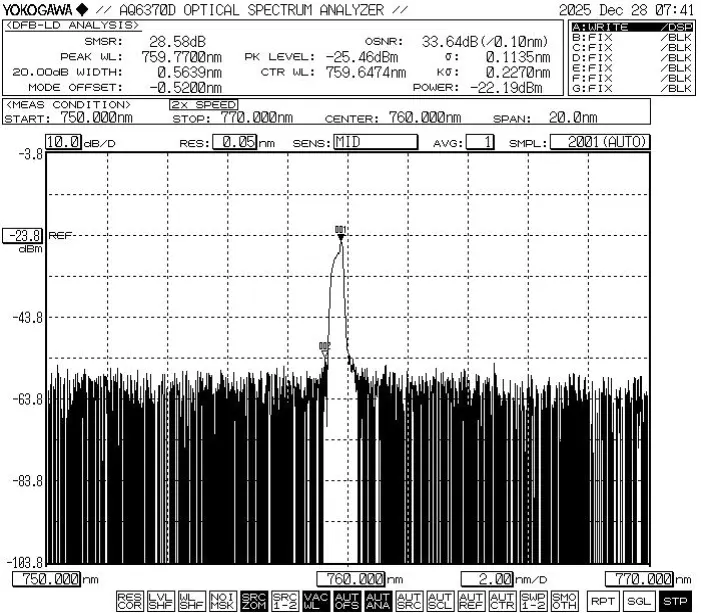

● Espectro típico: 760 nm, tolerancia WL de +/-1 nm.

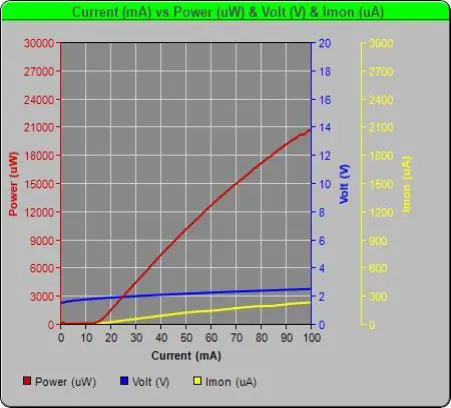

● Diodo láser mariposa DFB PIV-760nm 10 mW

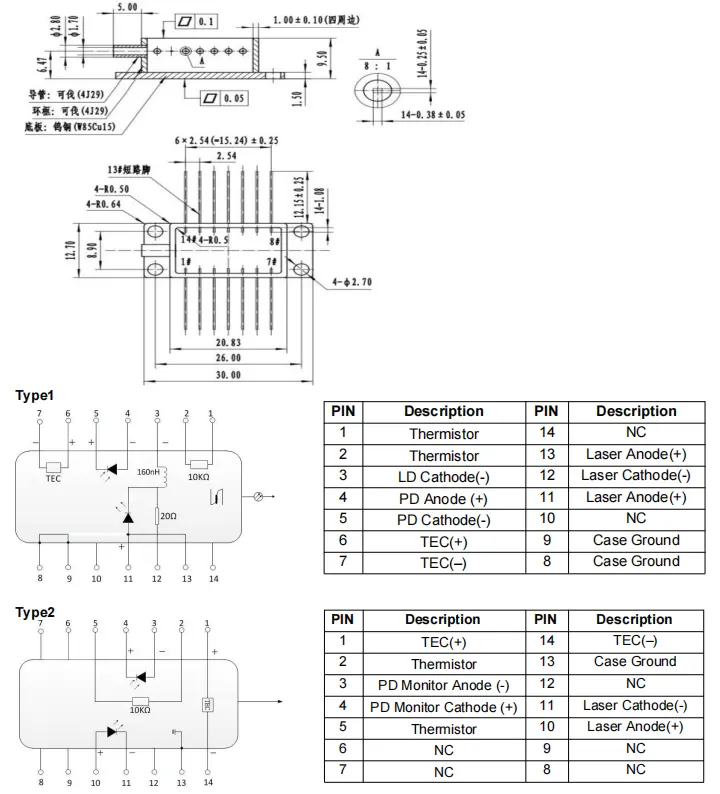

● Dibujo y asignación de pines del paquete

Realizar pedidos información

por ejemplo: BFLD-D760-10SM-FA2

(Información de pedido: Diodo láser mariposa DFB de 760 nm y 10 mW, con SM fibra, conector FC/APC, pin-out tipo 2).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Al utilizar el dispositivo, respete estrictamente el voltaje de funcionamiento y rangos actuales especificados en la hoja de datos. Parámetros clave, incluido Ith (Corriente umbral), Iop máx (Corriente operativa máxima), Vop máx (Corriente máxima voltaje de funcionamiento) y λc (longitud de onda central): se debe hacer referencia específicamente en el informe de prueba proporcionado en el momento del envío. Nota: Operación más allá de las clasificaciones máximas absolutas puede causar daños permanentes al dispositivo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
