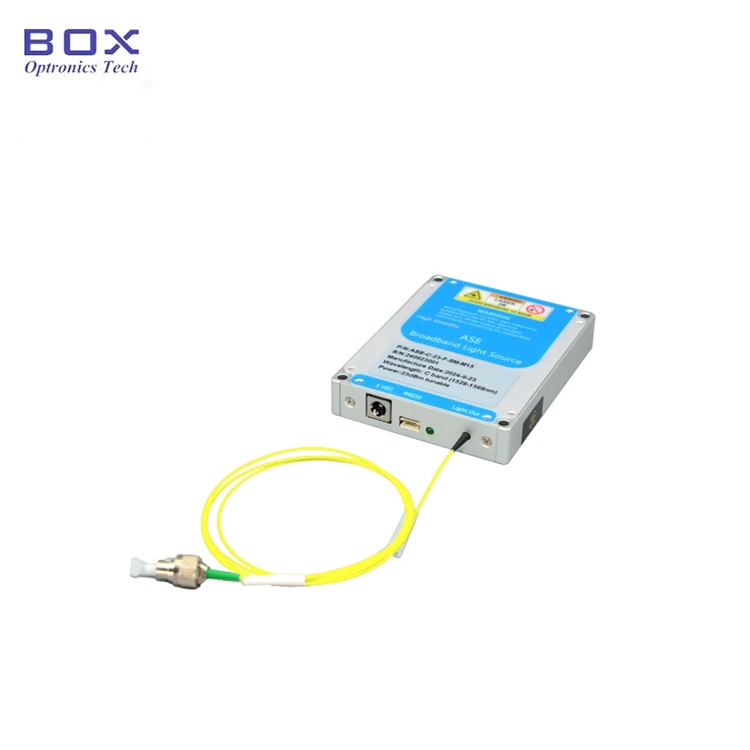

El micromódulo de fuente de luz de banda ancha ASE de banda C es Diseñado para aplicaciones que requieren tamaño compacto, espectro de banda ancha y alta estabilidad de salida. Con un tamaño ultrapequeño, es ideal para sistemas con espacio limitado manteniendo al mismo tiempo un excelente rendimiento óptico. el El módulo admite control RS232 o TTL, con potencia de salida fija de 10/20/50 mW. por favor Úselo con control de temperatura y humedad, garantice una buena disipación del calor y evite sobrecarga de salida.
|
Artículo |
Unidad |
Valores |
Notas |
||
|
rango espectral |
Nuevo Méjico |
1528~1568 |
|
||
|
Potencia de salida |
mW |
10 |
20 |
50 |
No ajustable |
|
Densidad espectral de potencia |
dBm/nm |
-6 |
-3 |
1 |
|
|
Planicidad espectral |
dB |
≤2 |
|
||
|
Aislamiento de salida |
dB |
≥35 |
|
||
|
inestabilidad del poder |
dB |
≤±0,02(15min.); ≤±0,05(8 horas) |
≤±0,5%; |
||
|
POR |
dB |
≤0,2 |
|
||
|
Fibra de coleta |
- |
SMF-28 |
FC/APC |
||
|
modo de control |
- |
RS232 o TTL |
|
||
|
Interfaz de comunicación |
- |
PIN1~4: +5V/TIERRA/TX/RX |
ZH2.54-4PIN |
||
|
Fuente de alimentación |
- |
5 VCC, <10 W |
|
||
|
Dimensiones |
milímetros |
50(ancho)×50(profundidad)×15(alto) |
|
||
|
Temperatura de funcionamiento |
℃ |
-5 ~ +55 |
|
||
|
Humedad de funcionamiento |
℃ |
0~70% |
|
||
● Ultra tamaño pequeño 50*50*15 mm;
● Potencia de salida de alta estabilidad 10/20/50 mW;
● Planicidad espectral ≤2dB;
● Admite control RS232/TTL para una fácil integración.
1. Aplicaciones del producto: ASE de banda C Micromódulo de fuente de luz de banda ancha
● Pruebas de componentes ópticos;
● I+D en comunicaciones ópticas;
● Sensores de fibra óptica.

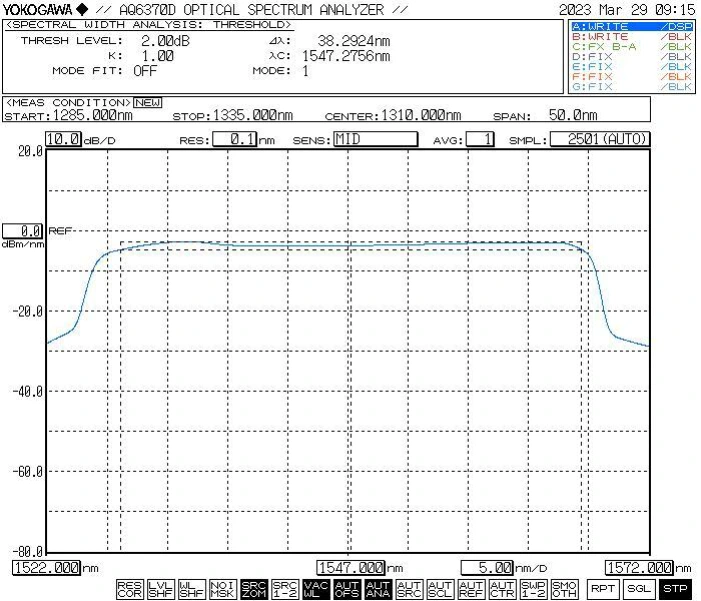

● Espectro típico

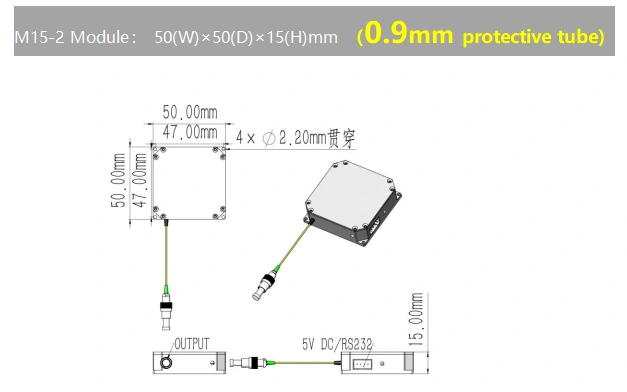

● Dimensión (mm): micromódulo
Step1.Unpacking
Antes del montaje, compruebe si todos los accesorios están completos.
Paso 2. Conecte el parche de alimentación y fibra Cordón
Encienda la fuente de alimentación; Conecte el puerto de salida de la fuente de luz usando un cable de conexión de fibra.
Paso 3. Activar la fuente de luz
Encienda la fuente de alimentación de la fuente de luz. Nota: En esta etapa, el La corriente de funcionamiento y la potencia corresponden a los parámetros establecidos por el host. computadora durante el apagado más reciente; Si se requiere ajuste, estos La configuración se puede modificar a través del software. Advertencia: Está estrictamente prohibido. para conectar o desconectar conectores de fibra óptica mientras la fuente de luz está activo.
Setp4.Apagar
Después de su uso, desconecte el cable de alimentación.
|
Nombre |
Longitud de onda |
Potencia de salida |
tipo de fibra |
Dimensión |
|
Plaza bursátil norteamericana |
-DO |
-XX |
-XX |
-MC |
|
fuente de luz ASE |
C: banda C |
10:10mW 20:20 mW 50:50mW |
SM:SMF-28 |
MC:Módulo |
por ejemplo: ASE-C-20-SM-MC
(Información de pedido: Micromódulo de fuente de luz de banda ancha ASE de banda C, 20 mW potencia de salida, con fibra SM, paquete de micromódulo).
Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com
● Términos de cotización
(1) EXW:
Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.
(2) PAD:
Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.
(3)Otro
● Condiciones de pago
PayPal y T/T están disponibles.
La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).
La logística internacional puede tardar entre 3 y 5 días laborables.
● Evite conectar y desconectar con frecuencia los conectores de fibra para evitar acumulación de polvo y daños en los extremos.
● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un Detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte fibras sin energía para evitar quemaduras en el extremo. Tape los conectores no utilizados con tapas antipolvo.
● Guarde el equipo en un ambiente seco y libre de humedad.
2. Garantía de calidad y servicio posventa: banda C ASE Broadband Light Micromódulo fuente
● Período de garantía:
Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.
● Exclusiones de la garantía gratuita:
Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:
(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.
(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.
(3) Daño físico evidente causado por error humano.
(4) Desmontaje, modificación o reparación no autorizados.
(5) Etiquetas de garantía alteradas o incompletas en la carcasa.
(6) Daño o pérdida durante el transporte.
