Módulo láser sintonizable de banda C

Descripción general del producto: módulo láser sintonizable de banda C

El módulo láser sintonizable de banda C (serie ATLS4 / HTLS4) de Box Optronics es un módulo láser sintonizable compacto e integrado que cubre todo el rango de longitud de onda de banda C y salida de fibra acoplada.

El modelo ATLS4 está optimizado para una sintonización de longitud de onda de precisión, proporcionando un tamaño de paso de longitud de onda típico de 10 pm, un tiempo de conmutación de longitud de onda de ≤100 µs y un rendimiento de ancho de línea estrecho por debajo de 5 MHz. Es ideal para aplicaciones que requieren alta precisión espectral, incluida la interrogación FBG, la caracterización de filtros ópticos de banda estrecha, las pruebas de componentes DWDM y las mediciones fotónicas de precisión.

El modelo HTLS4 está diseñado para aplicaciones de escaneo rápido de longitud de onda, con una rápida respuesta de sintonización de longitud de onda de hasta 1 µs, una capacidad de escaneo de alta velocidad que supera los 1000 nm/s y un ancho de línea de aproximadamente 1 MHz. Está optimizado para detección dinámica de FBG, pruebas de componentes ópticos de alto rendimiento y aplicaciones de adquisición espectral rápida.

Ambos modelos comparten el mismo paquete mecánico, interfaz eléctrica y configuración de salida de fibra, lo que permite a los diseñadores de sistemas seleccionar el grado de rendimiento adecuado según los requisitos de la aplicación sin cambiar el diseño de integración mecánica o eléctrica.

Características clave: módulo láser sintonizable de banda C

• Amplio rango de sintonización de longitud de onda de banda C: 1525–1568 nm (ATLS4) / 1525–1569 nm (HTLS4)

• Alta precisión de longitud de onda: ±10 p.m. absoluta, ±2 p.m. de estabilidad, <3 p.m. de repetibilidad

• Velocidad de sintonización rápida: ≤100 µs (ATLS4) / ≤1 µs (HTLS4) por paso

• Alta velocidad de escaneo: >40 nm/s en pasos de 10 p. m. (ATLS4) / >1000 nm/s en pasos de 20 p. m. (HTLS4)

• Paso de longitud de onda fina: 10 p. m. típico (ATLS4) / 20 p. m. típico (HTLS4)

• Alta potencia de salida: >10 dBm (10 mW) en todo el rango de sintonización

• Excelente estabilidad de potencia: ±0,05 dBm

• Buena planitud de potencia: ≤±0,3dB

• Relación de supresión de modo lateral alta: >35 dB (ATLS4) / >40 dB (HTLS4)

• Ruido de baja intensidad relativa: <-135 dB/Hz

• Ancho de línea estrecho: <5 MHz (ATLS4) / ~1 MHz típico (HTLS4), estático

• Salida de conector de fibra FC/APC estándar

• Factor de forma del módulo compacto: 134x104x21 mm

• Suministro de CC de 5 V, consumo de energía típico de <5 W

• Amplio rango de temperatura de funcionamiento: -20 °C a +65 °C

Aplicaciones típicas: módulo láser sintonizable de banda C

• Sistemas de interrogación y demodulación de rejilla de Bragg de fibra (FBG)

• Pruebas y caracterización de dispositivos ópticos pasivos (pérdida de inserción, pérdida de retorno, respuesta del filtro)

• Pruebas de multiplexor por división de longitud de onda y componentes DWDM

• Sistemas de detección de fibra óptica para medición de temperatura, tensión y vibración.

• Monitoreo del estado estructural de puentes, túneles, tuberías y palas de turbinas eólicas.

• Fuentes láser sintonizables para medición y análisis del espectro óptico

• Investigación y desarrollo en laboratorios de fotónica y comunicaciones ópticas.

• Integración OEM en equipos ópticos de prueba y medición

Especificaciones del producto: módulo láser sintonizable de banda C

Especificaciones ópticas y de longitud de onda

Especificaciones mecánicas y eléctricas

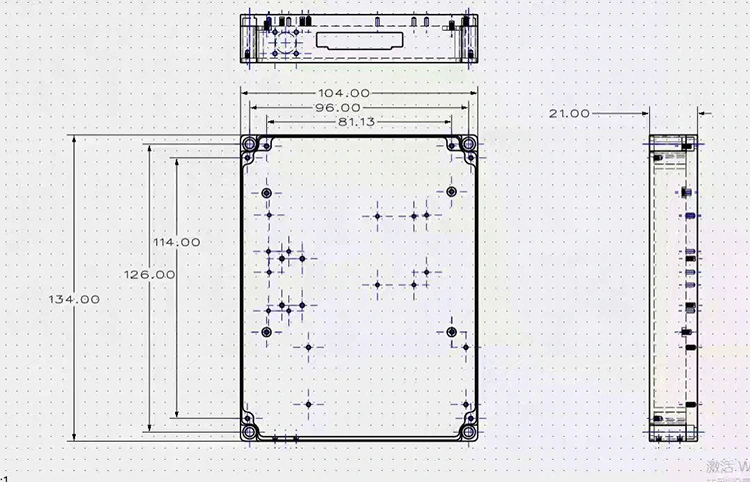

Dimensiones del paquete: módulo láser sintonizable de banda C

Dimensiones del módulo: 134 mm (largo) × 104 mm (ancho) × 21 mm (alto)

Información para realizar pedidos: módulo láser sintonizable de banda C

Nomenclatura del modelo

XTLS4-Banda C

Ejemplos: ATLS4-C-Band, HTLS4-C-Band

Preguntas frecuentes (FAQ) -Módulo láser sintonizable de banda C

P: ¿Cuál es la diferencia entre los modelos ATLS4 y HTLS4?

R: ATLS4 y HTLS4 comparten el mismo paquete mecánico, interfaz eléctrica y salida de fibra, pero difieren en la velocidad de sintonización, el tamaño del paso y el rendimiento del ancho de línea.

La versión estándar ATLS4 proporciona un tamaño de paso de longitud de onda de 10 pm, un tiempo de conmutación de longitud de onda de un solo paso de ≤100 µs, una velocidad de escaneo >40 nm/s (paso de 10 pm) y un ancho de línea estrecho de <5 MHz, lo que lo hace ideal para mediciones espectrales de alta resolución y caracterización óptica de precisión.

La versión de alta velocidad HTLS4 proporciona un tiempo de conmutación de longitud de onda de un solo paso de ≤1 µs y una velocidad de escaneo >1000 nm/s con una resolución de paso de longitud de onda de 20 pm, lo que la hace ideal para interrogaciones rápidas de FBG, detección dinámica de fibra y pruebas de componentes ópticos de alto rendimiento.

Seleccione el modelo según los requisitos de su aplicación en cuanto a velocidad de escaneo, resolución de longitud de onda y relación señal-ruido.

P: ¿Se puede utilizar esta fuente láser sintonizable para sistemas de interrogación FBG?

R: Sí. Los módulos láser sintonizables ATLS4 y HTLS4 son ampliamente adecuados para sistemas de interrogación FBG. Su capacidad de ajuste preciso de la longitud de onda, su alta resolución de longitud de onda y su salida óptica estable permiten un seguimiento preciso de los cambios de longitud de onda del FBG causados ​​por cambios de temperatura, tensión y vibración. El ATLS4 está optimizado para análisis espectral de alta resolución, mientras que el HTLS4 proporciona capacidad de escaneo de alta velocidad para detección dinámica de FBG y mediciones de alto rendimiento.

P: ¿Cuál es la potencia de salida y la planitud de potencia?

R: Ambos modelos ofrecen una potencia de salida >10 dBm en todo el rango de sintonización, con una estabilidad de potencia de ±0,05 dBm y una planitud de potencia de ≤±0,3 dB. El bucle de control de potencia integrado mantiene una potencia de salida constante a medida que se sintoniza la longitud de onda, lo que reduce los errores de medición causados ​​por la variación de potencia.

P: ¿Cuál es la cantidad mínima de pedido (MOQ)?

R: La cantidad mínima de pedido es de 1 unidad. Admitimos cantidades de pedidos flexibles, desde unidades individuales para I+D y creación de prototipos hasta producción en volumen para la integración OEM. Póngase en contacto con nuestro equipo de ventas para obtener precios específicos en la cantidad requerida.

Ficha técnica: módulo láser sintonizable de banda C

Módulo láser sintonizable de banda ATLS4-C

Módulo láser sintonizable de banda HTLS4-C

Módulo láser sintonizable de banda C de tiempo de entrega

• Producción estándar: 1~2 semanas

• Pedidos por volumen: comuníquese con nosotros para obtener un cronograma de producción.

• Pedidos personalizados: 3~4 semanas

• Envío internacional: ~5 días laborables (DHL/UPS/FedEx Express)

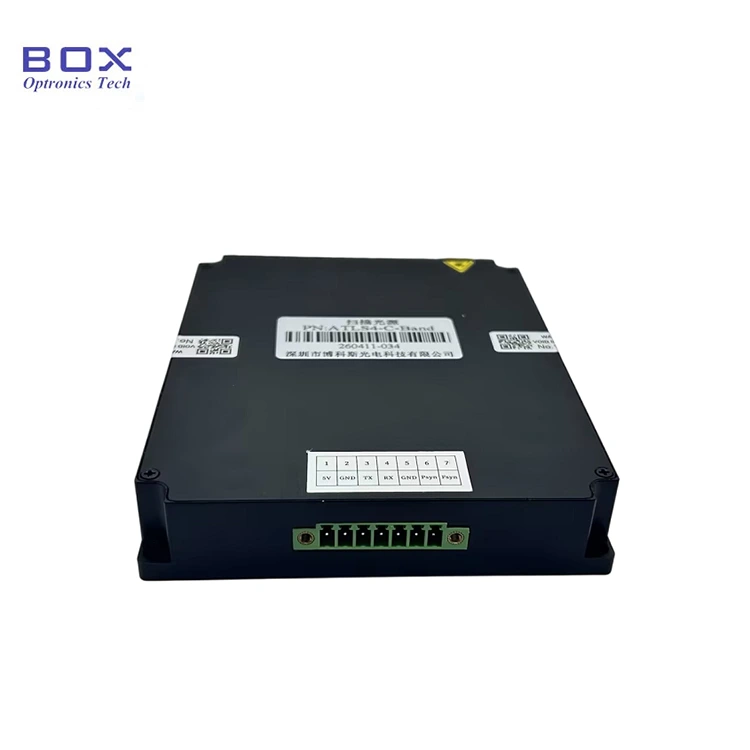

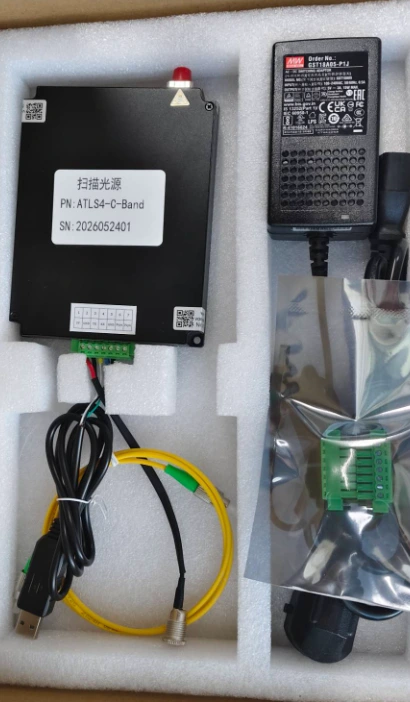

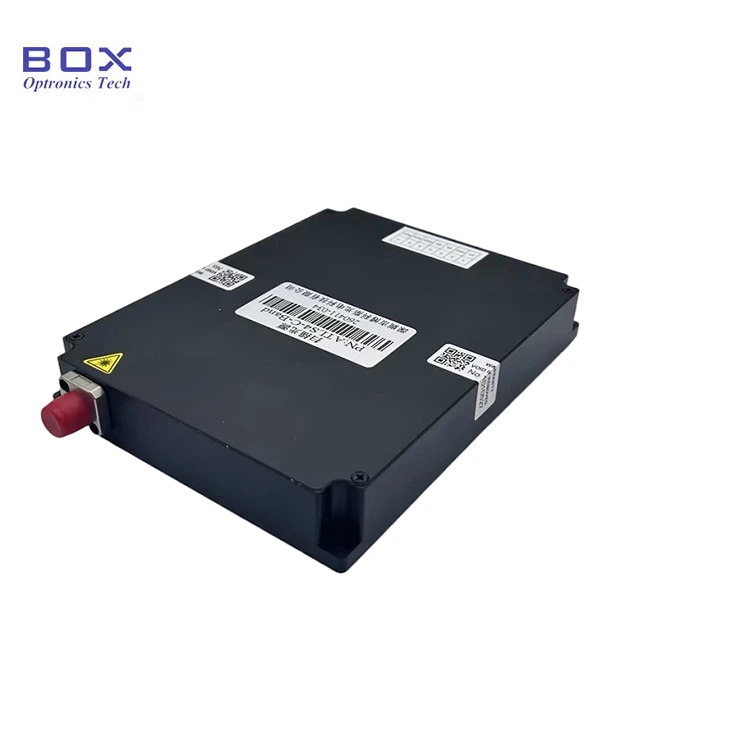

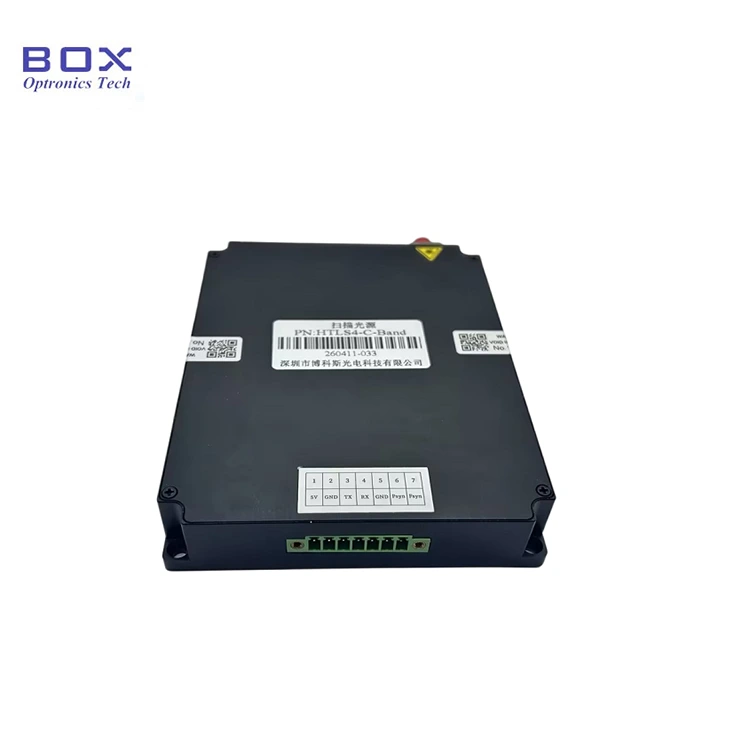

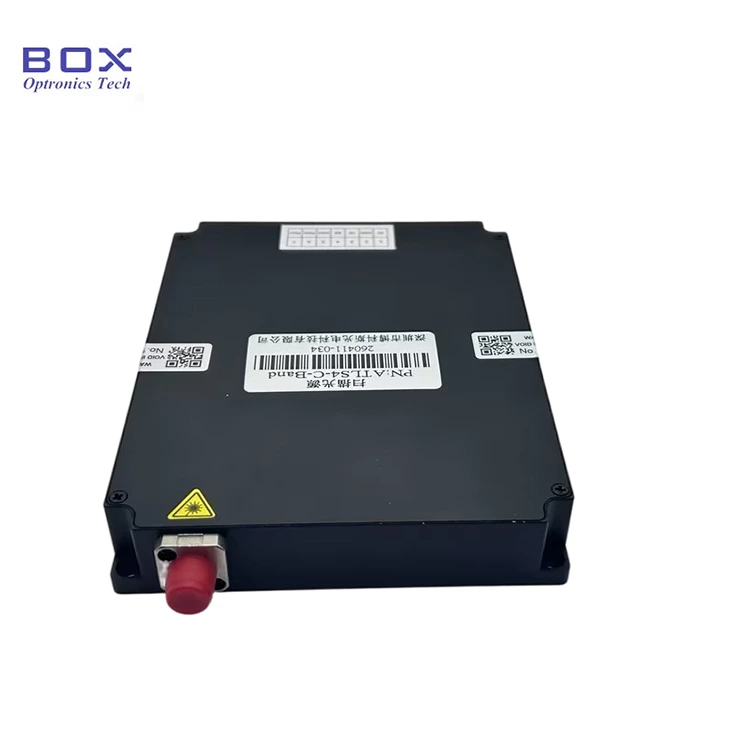

Foto del producto real: módulo láser sintonizable de banda C
