Fuente de luz de banda ancha SLD de 840 nm 10 mW 40 nm

Tabla de contenido

1. Introducción de la fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago.

10. plazo de entrega

11. Notas de operación y mantenimiento

12. Garantía de Calidad y Servicio Postventa

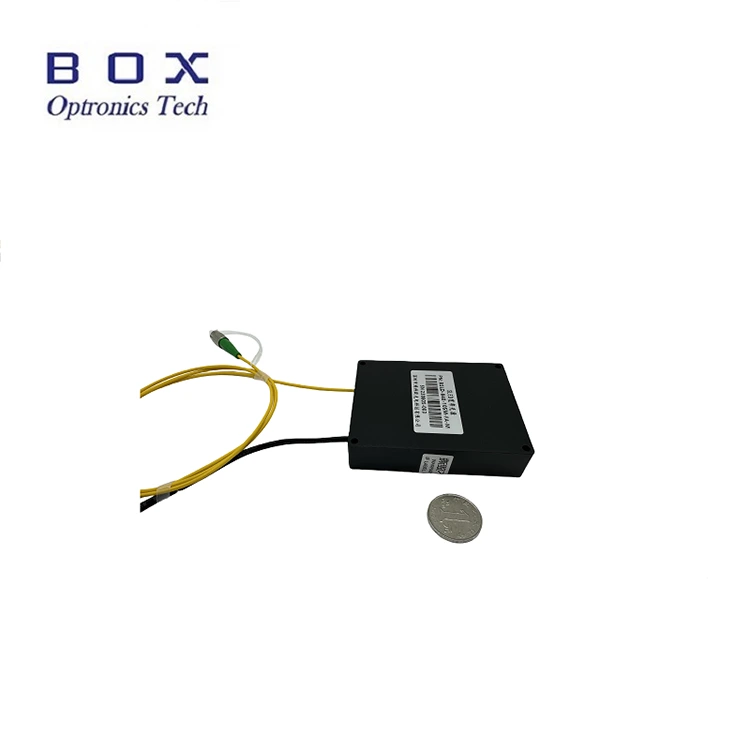

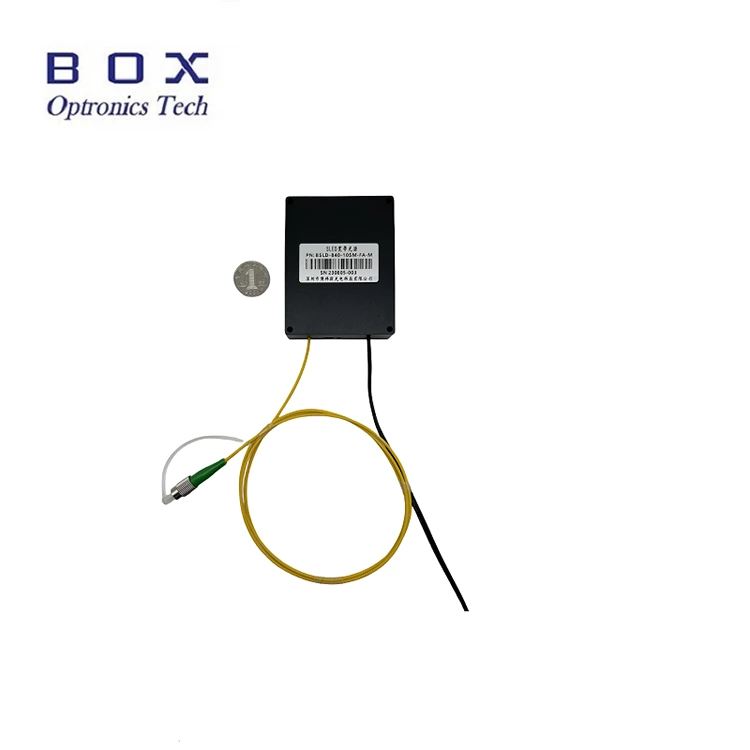

Introducción del producto: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

Esta es una fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm que adopta tecnología de diodo superluminiscente, con una potencia de salida superior a 10 mW, un ancho de banda de -3 dB en 40 nm, espectro plano, baja ondulación y excelente estabilidad a largo plazo.

Admite configuraciones modulares y de mesa con pantalla táctil con una interfaz de comunicación RS-485 y software de monitoreo para la integración del sistema. Adecuado para detección de fibra e imágenes médicas. Siempre conecte/desconecte las fibras sin energía para evitar quemaduras en los extremos.

Especificaciones del producto: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

Características del producto: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

Ondulación espectral baja; yo

Espectro plano;

Comunicaciones DB9 hembra (RS485) para una fácil integración;

Potencia de salida personalizada y tipo de fibra.

Aplicaciones del producto: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

Detección de fibra óptica;

Imágenes médicas;

Tomografía de coherencia óptica (OCT).

Detalles del producto: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

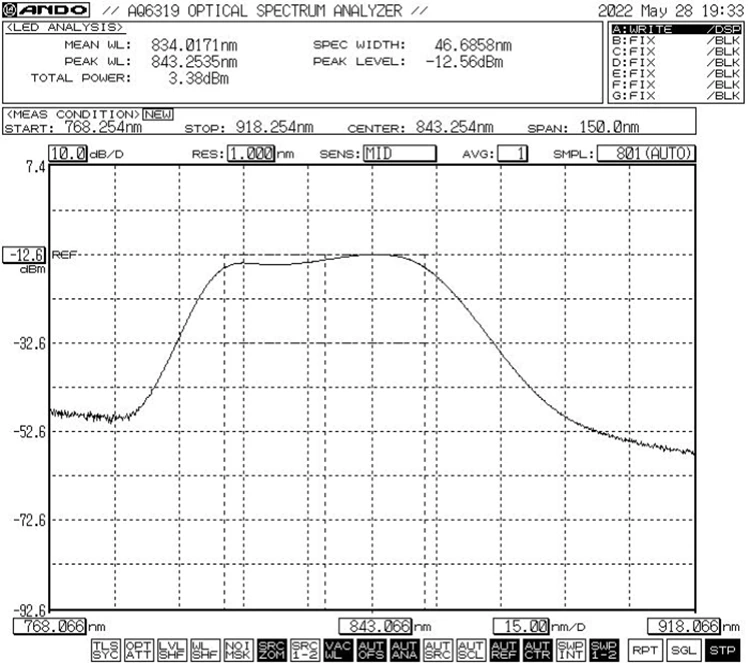

Espectro típico: -3 dB Ancho de banda Mínimo 40 nm / Típico 45 nm

Dimensión (mm)

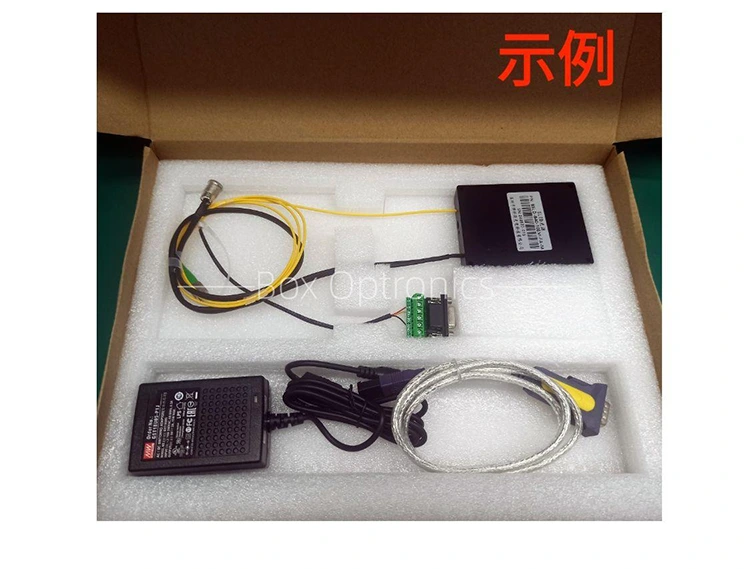

Accesorios estándar

Pasos de operación: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

Paso 1. Desembalaje: antes del montaje, verifique si todos los accesorios están completos, incluido el módulo de fuente de luz SLED, el cable de datos USB, el cable de puerto verde, el adaptador de corriente, el informe de prueba, etc.

Paso 2. Fuente de alimentación: Conectado a una fuente de alimentación conmutada de CC o una fuente de alimentación regulada que cumpla con sus requisitos de alimentación. Utilice únicamente el adaptador de corriente original compatible (DC5V o DC12V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado de acuerdo con los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: abra la tapa antipolvo en el conector o brida de la fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Paso 4. Conéctese a la computadora host: use el cable de puerto verde y el cable de datos USB-RS485 DB9 para conectar la fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm y la computadora; la computadora primero debe instalar un controlador de puerto serie dedicado para identificar el cable de datos del puerto serie USB-RS485; de lo contrario, el software de la computadora host y el módulo de fuente de luz no se podrán conectar ni comunicar correctamente. Pregunte a Box Optronics por el conductor.

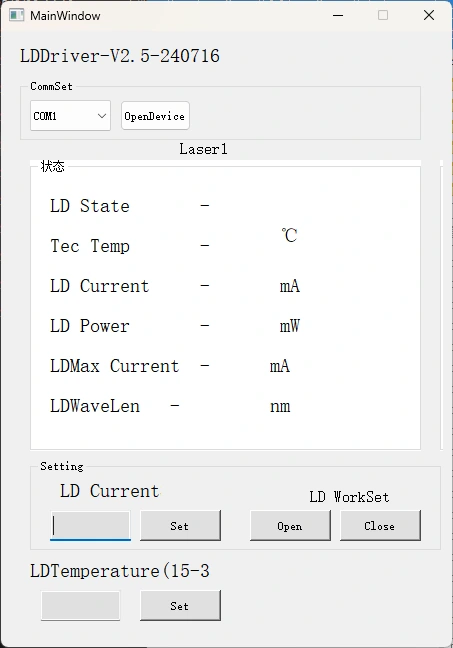

Paso 5. Software de control: Box Optronics proporciona el comando en serie o el software de PC para controlar la corriente LD y la temperatura LD de la fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm. Elija el puerto correcto, configure la corriente y la temperatura, luego haga clic en el botón Abrir. (Para evitar daños, aumente lentamente la corriente del variador en la operación inicial. No aplique toda la corriente inmediatamente).

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Información para realizar pedidos: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

por ejemplo: BSLD-840-104SM-FA-M

(Información de pedido: fuente de luz de banda ancha SLD de 840 nm, 10 mW, 40 nm, con fibra SM Hi780, conector FC/APC, paquete de módulo, fuente de alimentación de 5 V CC).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y hoja de pruebas: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago-Fuente de luz de banda ancha SLD de 840 nm 10 mW 40 nm

Condiciones de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

(3)Otro

Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

Producción: 10 días hábiles. (Si hay algunos en stock, el envío será más rápido).

La logística internacional: 3-5 días laborables.

Notas de funcionamiento y mantenimiento: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

No se recomienda insertar o quitar con frecuencia los conectores de fibra óptica en los extremos de salida, para evitar la contaminación por polvo, que puede provocar una mayor pérdida de inserción, o la quema de las caras de los extremos del conector de fibra.

Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte las fibras sin energía para evitar quemaduras en los extremos. Los conectores de fibra óptica deben estar cubiertos con tapas antipolvo.

Si es necesario conectar la fibra de salida a otra fibra, se recomienda utilizar una empalmadora por fusión.

Tome precauciones contra la humedad, el polvo y la corrosión; almacenar en un lugar seco.

Garantía de calidad y servicio posventa: fuente de luz de banda ancha SLD de 840 nm, 10 mW y 40 nm

Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
