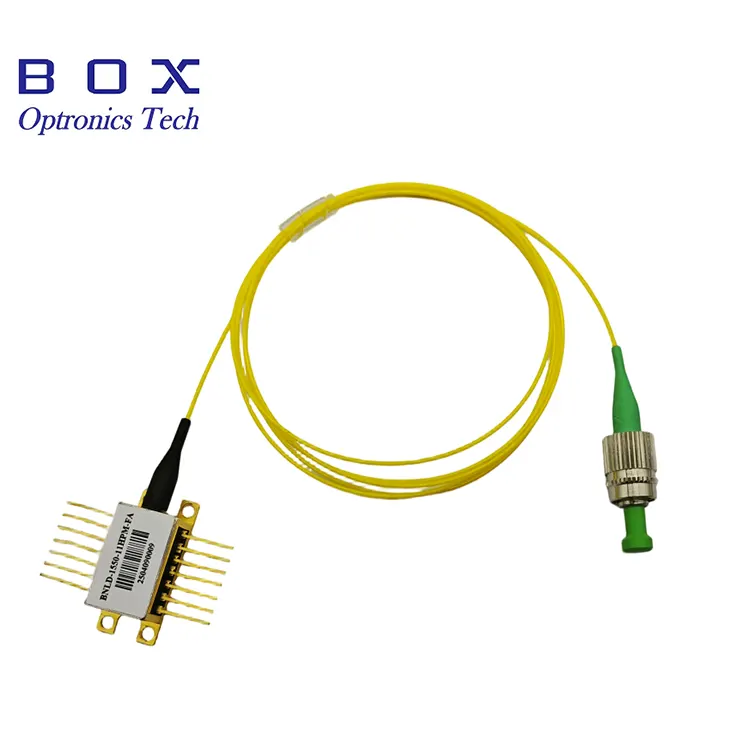

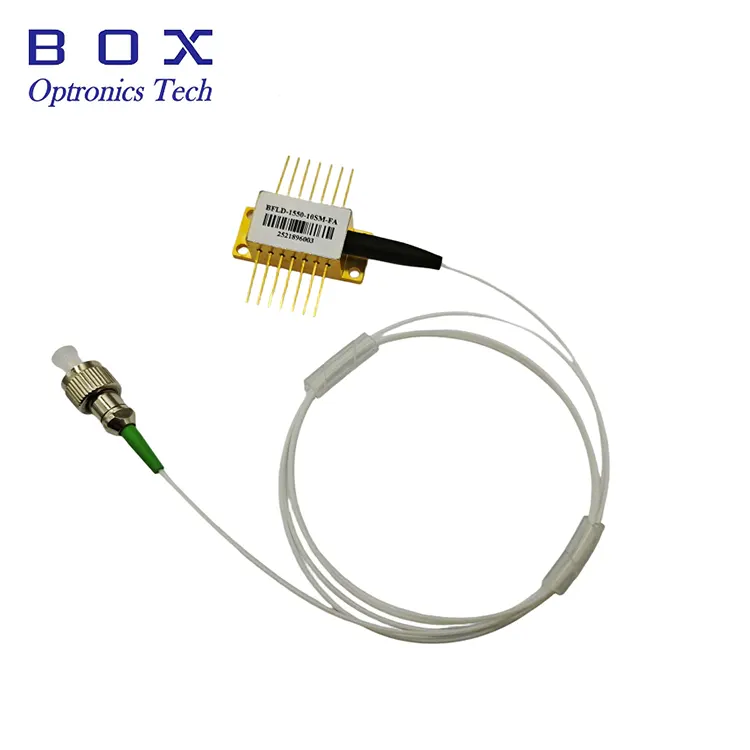

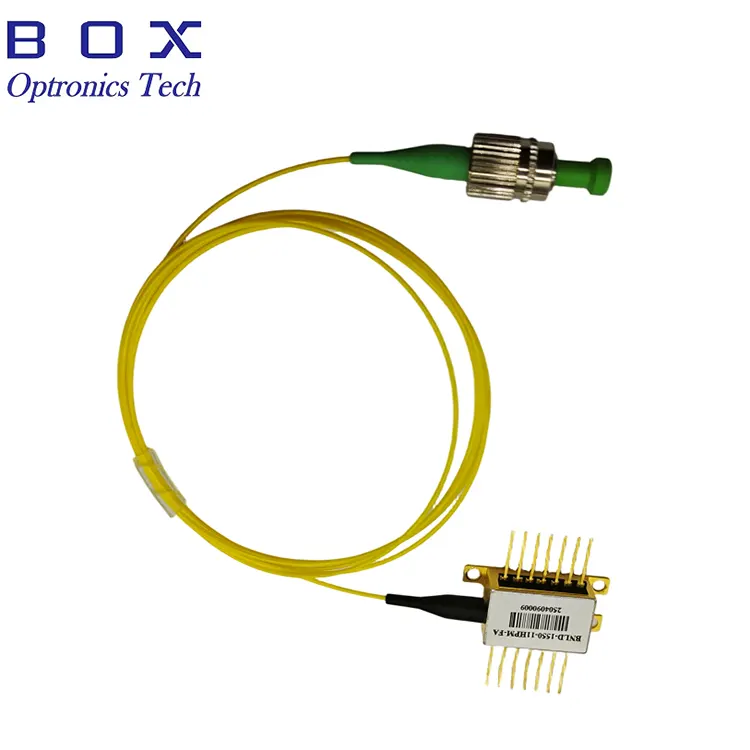

Láser acoplado de fibra DFB de 1530 nm y 40 mW

Descripción general del producto: láser acoplado de fibra DFB de 1530 nm y 40 mW

El láser acoplado de fibra DFB de 1530 nm y 40 mW (modelo BFLD-1530-40SM-FA) es un diodo láser de retroalimentación distribuida de alto rendimiento diseñado para aplicaciones que requieren una salida óptica monomodo estable y de alta potencia. Este dispositivo, que ofrece una potencia de salida óptica mínima de 40 mW a través de fibra monomodo con conector FC/APC, cuenta con un aislador óptico incorporado para evitar la retrorreflexión y garantizar un funcionamiento estable.

Alojado en un paquete de mariposa de 14 pines con refrigerador termoeléctrico (TEC) integrado y termistor para una longitud de onda precisa y estabilización de potencia, el láser ofrece una excelente relación de supresión de modo lateral (≥35 dB) y un rendimiento confiable en todo el rango de temperatura de funcionamiento. El pinout compatible con OC-48 simplifica la integración en diseños de sistemas existentes.

Este láser es ideal para sistemas de prueba óptica, sistemas ópticos de alta potencia, aplicaciones de detección de fibra óptica e instrumentación que requieren fuentes láser estables y de alta potencia de 1530 nm.

Características principales: Láser acoplado de fibra DFB de 1530 nm y 40 mW

· Alta potencia de salida óptica: 40 mW mínimo, 50 mW típico (salida de fibra SM)

· Longitud de onda central: 1530 nm (rango: 1527–1533 nm)

· Alta relación de supresión de modo lateral (SMSR): ≥35 dB

· Aislador óptico incorporado para protección contra retrorreflexión

· Pigtail de fibra monomodo con conector FC/APC

· Paquete de mariposa de 14 pines con TEC y termistor integrados

· Compatible con la distribución de pines OC-48 para una fácil integración del sistema

· Fotodiodo de monitor integrado para monitoreo de energía

· Longitud de onda de precisión y estabilización de potencia mediante control TEC

· Corriente de umbral bajo: 20 mA típico

· Paquete de mariposa hermético para confiabilidad a largo plazo

Aplicaciones típicas: láser acoplado de fibra DFB de 1530 nm y 40 mW

· Sistemas ópticos de prueba y medición

· Aplicaciones de detección distribuida y detección de fibra óptica

· Láseres de semilla de amplificador óptico y fuentes de señal.

· Sistemas de multiplexación por división de longitud de onda (WDM)

· Equipo de prueba de comunicación óptica

· Instrumentación de laboratorio y de investigación

· Caracterización y ensayo de componentes fotónicos.

· Análisis y medición del espectro óptico

· Sistemas láser industriales e integración OEM

Especificaciones del producto: Láser acoplado de fibra DFB de 1530 nm y 40 mW

Calificaciones máximas absolutas

Características electroópticas (T = 25°C, IF = IOP)

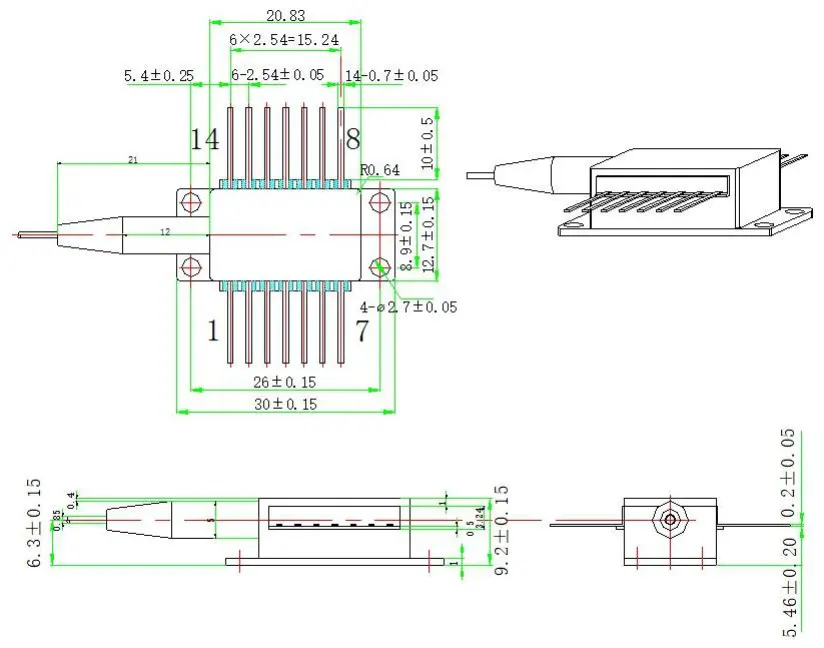

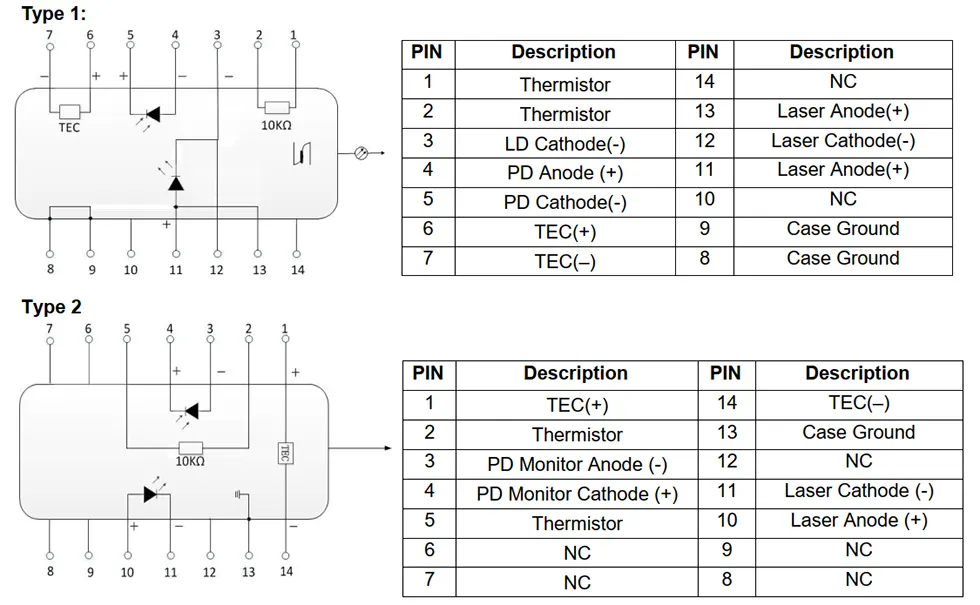

Definición de paquete y pin: láser acoplado de fibra DFB de 1530 nm y 40 mW

Información para pedidos: láser acoplado de fibra DFB de 1530 nm y 40 mW

Modelos disponibles

Nota: Longitudes de onda personalizadas dentro de la banda C, niveles de potencia alternativos, diferentes longitudes de fibra y opciones de conectores están disponibles a pedido. Póngase en contacto con nuestro equipo de ventas para conocer los precios de configuración personalizada y el tiempo de entrega.

¿Por qué elegir los láseres DFB de Box Optronics?

· Tecnología de chip láser DFB probada con especificaciones de potencia y longitud de onda consistentes

· Pruebas 100 % funcionales y detección de desgaste antes del envío

· Precios competitivos con suministro directo de fábrica

· Cantidades de pedido flexibles: soporte tanto para prototipos de I+D como para producción en volumen

· Opciones de personalización para longitud de onda, potencia, longitud de fibra, conector y configuración de pines

· Estabilidad del suministro a largo plazo para programas de producción e integración de sistemas.

· Embalaje de mariposa hermético con TEC integrado para un funcionamiento fiable

· Envío internacional a través de DHL/UPS/FedEx con seguimiento completo

Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre los láseres DFB y FP?

R: Los láseres DFB (retroalimentación distribuida) incorporan una estructura de rejilla incorporada que permite la operación en modo longitudinal único (SLM) con un ancho de línea estrecho y una alta relación de supresión de modo lateral (SMSR ≥35 dB para este dispositivo). Los láseres FP (Fabry-Perot) normalmente funcionan con múltiples modos longitudinales y tienen una salida espectral más amplia.

Los láseres DFB se prefieren para aplicaciones que requieren un control preciso de la longitud de onda y alta estabilidad, como sistemas WDM, detección de fibra e instrumentación de precisión, mientras que los láseres FP se usan típicamente para aplicaciones sensibles a los costos donde el control estricto de la longitud de onda es menos crítico.

P: ¿Por qué es importante un aislador incorporado?

R: Las retrorreflexiones de las conexiones de fibra, los componentes ópticos o los extremos de la fibra pueden volver a acoplarse al diodo láser, provocando fluctuaciones en la potencia de salida, inestabilidad de la longitud de onda y aumento del ruido. El aislador óptico incorporado reduce la retroalimentación óptica, lo que ayuda a mantener una potencia de salida estable, estabilidad de longitud de onda y un rendimiento con bajo nivel de ruido.

P: ¿Cuál es la función del TEC y el termistor?

R: El refrigerador termoeléctrico (TEC) y el termistor trabajan juntos para mantener la temperatura del chip láser mediante un control preciso de la temperatura del paquete. Dado que la longitud de onda del láser y la potencia de salida dependen de la temperatura, el control preciso de la temperatura garantiza un rendimiento estable en diferentes condiciones ambientales. El termistor de 10kΩ (valor B 3950K) proporciona retroalimentación de temperatura al controlador TEC, que ajusta la corriente TEC para mantener la temperatura establecida. Esto es esencial para aplicaciones que requieren longitud de onda y potencia constantes.

P: ¿Qué significa compatible con el pinout del OC-48?

R: La distribución de pines compatible con OC-48 se refiere a una asignación de pines de paquete de mariposa comúnmente adoptada en aplicaciones de comunicación óptica OC-48 (SONET/SDH de 2,5 Gbps). Esta compatibilidad simplifica la integración en sistemas que utilizan interfaces eléctricas y mecánicas similares. Hay dos opciones de distribución de pines (Tipo 1 y Tipo 2) disponibles para adaptarse a diferentes diseños de sistemas.

P: ¿Cuál es la cantidad mínima de pedido (MOQ)?

R: La cantidad mínima de pedido es de 1 unidad. Admitimos cantidades de pedidos flexibles. Los modelos estándar se pueden suministrar en pequeñas cantidades para I+D y creación de prototipos, así como en volúmenes mayores para producción. Póngase en contacto con nuestro equipo de ventas para obtener precios específicos en la cantidad requerida.

P: ¿Puedo obtener una longitud de onda o un nivel de potencia personalizados?

R: Sí, ofrecemos opciones de personalización que incluyen longitudes de onda compatibles con CWDM y otras longitudes de onda personalizadas dentro del rango disponible, niveles de potencia de salida alternativos, longitudes de fibra personalizadas, diferentes tipos de conectores (FC/APC, FC/UPC, LC, etc.) y configuraciones de pines personalizadas. Contáctenos con sus requisitos específicos y nuestro equipo de ingeniería revisará la viabilidad y le proporcionará una cotización.

P: ¿Qué corriente de accionamiento se necesita para lograr una salida de 40 mW?

R: La corriente de funcionamiento típica a 25 °C es de 200 mA, con un máximo de 300 mA. La corriente umbral suele ser de 20 mA (mínimo 14 mA, máximo 50 mA). La corriente de funcionamiento real puede variar entre dispositivos individuales y con la temperatura. Recomendamos utilizar un controlador de diodo láser con limitación de corriente adecuada y funcionalidad APC (control automático de potencia) para un funcionamiento estable.

P: ¿El paquete de mariposas está sellado herméticamente?

R: Sí, el paquete de mariposa de 14 pines está sellado herméticamente, lo que protege el chip láser, el aislador y los componentes internos de la humedad, el polvo y los contaminantes ambientales. Esto garantiza un funcionamiento fiable a largo plazo y es importante para mantener un rendimiento constante durante la vida útil del producto.

Hoja de datos y hoja de pruebas: láser acoplado de fibra DFB de 1530 nm y 40 mW

ficha de datos

hoja de prueba
