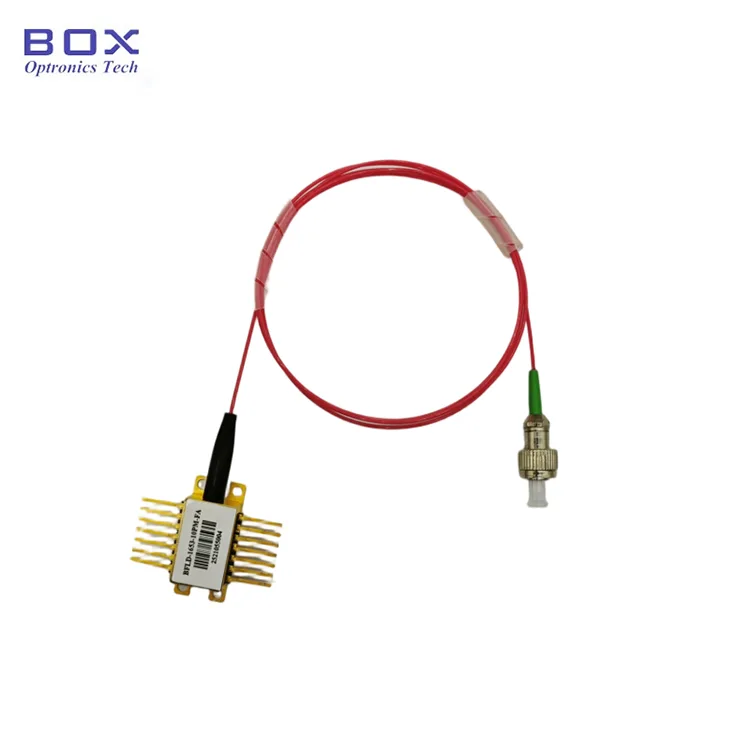

Láser DFB de 1310 nm y 100 mW

Box Optronics proporciona el láser DFB de 1310 nm y 100 mW, una fuente láser de fibra acoplada de primera calidad diseñada para aplicaciones exigentes de comunicación óptica, detección y prueba. Este dispositivo cuenta con una estructura de retroalimentación distribuida (DFB) de pozos multicuánticos (MQW), que ofrece una estabilidad de longitud de onda excepcional, una alta relación de supresión de modo lateral y hasta 120 mW de potencia de salida de fibra monomodo.

Alojado en un paquete de mariposa estándar de 14 pines con refrigerador TEC integrado, termistor, aislador óptico y fotodiodo de monitor, este láser es compatible con los estándares de configuración de pines OC-48. Ya sea para sistemas de prueba de alta potencia, redes de detección de fibra óptica o sistemas de comunicación de próxima generación, Box Optronics ofrece un rendimiento confiable respaldado por un riguroso control de calidad y soporte técnico global.

Características principales: láser DFB de 1310 nm y 100 mW

● Alta potencia de salida óptica: hasta 120 mW típico (fibra SM)

● Estructura DFB de pozos múltiples cuánticos (MQW) para una estabilidad de longitud de onda superior

● Relación de supresión de modo lateral alta (SMSR): >35 dB típico

● Aislador óptico incorporado para protección contra reflexión trasera.

● Enfriador y termistor TEC integrados para un control preciso de la longitud de onda

● Monitorear fotodiodo para monitorear la energía en tiempo real

● Opciones de fibra monomodo (SM) o de mantenimiento de polarización (PM)

● Conector de fibra FC/APC estándar (personalizable)

● Paquete de mariposa de 14 pines estándar de la industria y compatible con la distribución de pines OC-48

Aplicaciones típicas: láser DFB de 1310 nm y 100 mW

● Sistemas ópticos de prueba y medición de alta potencia

● Transmisores y transceptores de comunicaciones de fibra óptica

● Fuentes iniciales de amplificadores ópticos

● LiDAR FMCW

● Laboratorios de investigación y desarrollo

● Seguimiento y control de procesos industriales

Especificaciones técnicas: láser DFB de 1310 nm y 100 mW

Calificaciones máximas absolutas

Características óptico-eléctricas (T=25°C, IF=IOP)

Detalles del producto: láser DFB de 1310 nm y 100 mW

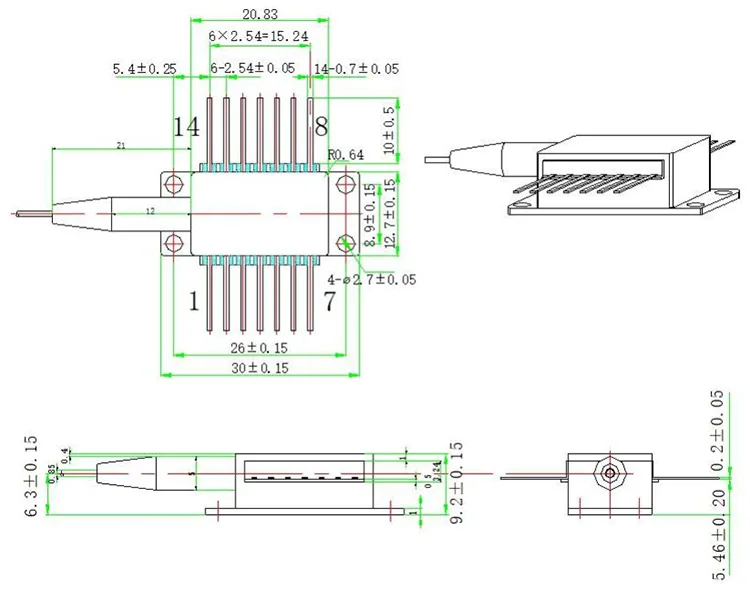

Dimensiones del paquete

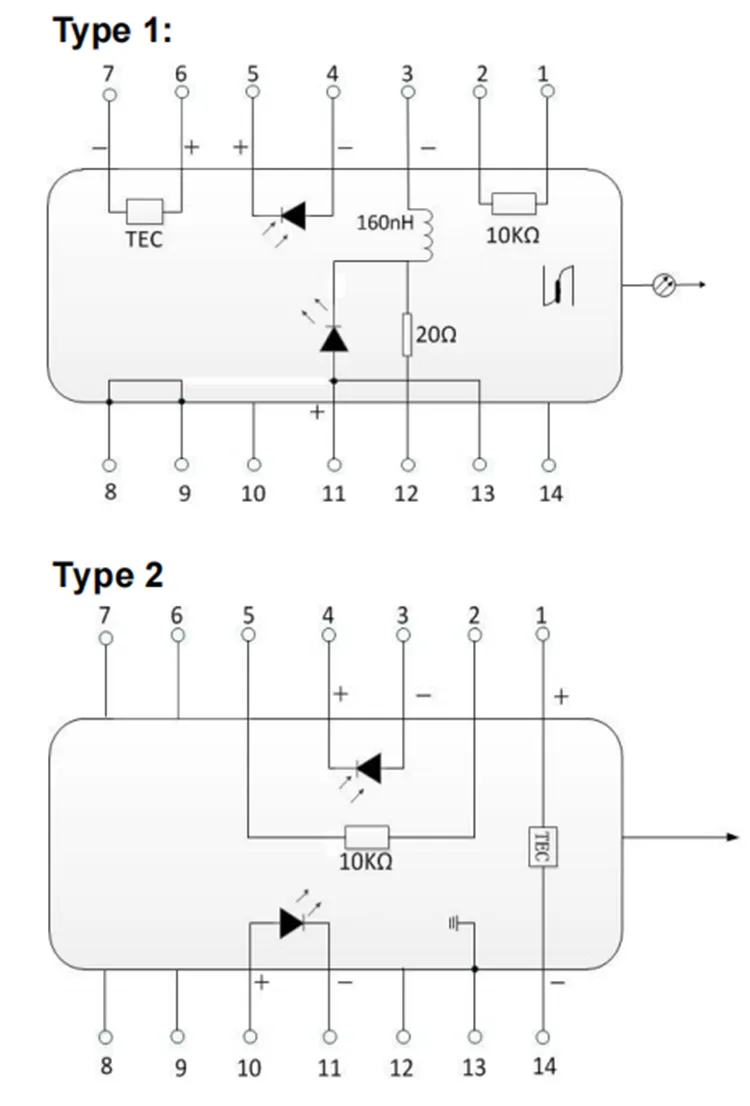

Definición de distribución de pines (tipo 1)

Definición de distribución de pines (Tipo 2)

¿Por qué elegir Box Optronics?

●  ✓ Más de 10 años de experiencia profesional en la fabricación de diodos láser

●  ✓ Control de calidad estricto con pruebas 100% antes del envío

●  ✓ Precios competitivos con capacidad estable de entrega a granel

●  ✓ Opciones de personalización flexibles para longitud de onda, potencia, fibra y paquete

●  ✓ Soporte técnico 7×24 horas y respuesta rápida

●  ✓ Pruebas de muestra disponibles para evaluación

●  ✓ Sistema de gestión de calidad certificado ISO9001:2015

●  ✓ Envío global con entrega urgente de DHL, UPS y FedEx

Información de pedido

Número de pieza

BFLD - XXXX - XX - XX - X

Ejemplo:BFLD-1310-1HPM-FA2

Diodo láser mariposa DFB de 14 pines, 1310 nm, 100 mW, fibra PM, conector FC/APC, configuración de pines tipo 2

Opciones de personalización disponibles

● Longitud de onda central: 1270~1650 nm (longitudes de onda personalizadas disponibles)

● Potencia de salida: 10 mW, 20 mW, otros

● Tipo de fibra: fibra monomodo, fibra que mantiene la polarización

● Longitud de la fibra: 1 m, 1,5 m, 2 m (longitudes personalizadas)

● Tipo de conector: FC/APC, FC/UPC, SC/APC, LC/APC, fibra desnuda

● Configuración de pines: Tipo 1, Tipo 2

Para requisitos personalizados, comuníquese con nuestro equipo de ventas:

Correo electrónico: sales06@boxoptronics.com

Teléfono: +86-13322933691

Sitio web: www.boxphotonics.com

Hoja de datos e informe de prueba

Cada unidad se envía con un informe de prueba completo que documenta los parámetros de rendimiento medidos. La hoja de prueba contiene especificaciones detalladas, curvas de rendimiento y notas de atención.

● Informe de prueba individual incluido con cada unidad

● Se proporcionan curvas espectrales y de potencia típicas.

Ficha de datos

Informe de prueba para referencia

Condiciones de Cotización y Pago

Términos de cotización

● EXW (Ex Works): recomendado si tiene una cuenta de DHL/UPS/FedEx. Realizamos envíos utilizando su cuenta; No cobramos ningún costo de envío.

● DAP (entrega en el lugar): si no tiene una cuenta de mensajería, podemos organizar el envío con flete prepago.

● Otros términos: comuníquese con nosotros para analizarlos.

Condiciones de pago

● PayPal: pago rápido y seguro para muestras y pedidos pequeños

● T/T (transferencia bancaria): método de pago estándar para pedidos de producción normales.

● Alibaba Trade Assurance: protección segura de pedidos para transacciones en línea con garantía del comprador

● Términos de pago flexibles: negociables para socios estratégicos o a largo plazo.

Plazo de entrega

● Producción estándar: ~10 días laborables

● Artículos en stock: 2 o 3 días hábiles para el envío

● Configuraciones personalizadas: entre 15 y 20 días laborables

● Pedidos por volumen: comuníquese con nosotros para conocer el cronograma de producción.

● Envío internacional: 3 a 5 días hábiles (DHL/UPS/FedEx express)

● Servicio acelerado: disponible previa solicitud (se puede aplicar una tarifa adicional)

Notas de operación y manejo

Protección ESD

Este dispositivo es sensible a la electrostática. Se requiere un estricto cumplimiento de las medidas de protección antiestática durante el embalaje, el transporte y el uso. De lo contrario, se podrían producir daños permanentes al dispositivo.

● Use siempre una muñequera antiestática al manipular

● Trabajar sobre una alfombra antiestática debidamente conectada a tierra.

● Asegúrese de que todo el equipo esté correctamente conectado a tierra.

● Evite tocar las clavijas y el conector de fibra directamente.

Consideraciones sobre la fuente de alimentación

● Utilice una fuente de corriente regulada y de bajo ruido.

● Implemente una limitación de corriente adecuada para evitar daños.

● Evite sobretensiones y picos de tensión en el suministro eléctrico.

● Nunca exceda la clasificación máxima de corriente directa.

● Siempre active el enfriamiento TEC antes de aplicar corriente láser.

Manejo de fibra

● Evite doblar excesivamente la fibra.

● No tire ni retuerza el cable flexible de fibra.

● Limpie los conectores de fibra antes de conectarlos.

● Utilice siempre tapas antipolvo cuando el conector no esté en uso.

● Inspeccione el extremo de la fibra para detectar daños antes de su uso.

Gestión Térmica

● Monte el dispositivo en un disipador de calor adecuado para obtener un rendimiento óptimo.

● Asegure un buen contacto térmico entre el paquete y el disipador de calor.

● Utilice material de interfaz térmica (grasa/almohadilla térmica) para una mejor transferencia de calor.

● Opere dentro del rango de temperatura especificado para mayor confiabilidad.

● Deje suficiente tiempo de calentamiento para la estabilización de la longitud de onda.

Garantía de Calidad y Servicio Postventa

Período de garantía

Box Optronics garantiza que este producto está libre de defectos de materiales y mano de obra por un período de 12 meses a partir de la fecha de compra. Durante el período de garantía, repararemos o reemplazaremos productos defectuosos a nuestra discreción, sin cargo.

Exclusiones de garantía

Las siguientes condiciones no están cubiertas por la garantía gratuita:

● Daños causados ​​por factores naturales (rayos, inundaciones, etc.) o influencias ambientales.

● Mal funcionamiento debido a una operación inadecuada o mal uso por parte del usuario

● Daño físico evidente causado por error humano.

● Intentos de desmontaje, modificación o reparación no autorizados

● Etiquetas de garantía alteradas o incompletas en la carcasa.

● Daño o pérdida durante el transporte después del envío

● Daños causados ​​por exceder las clasificaciones máximas o las condiciones de funcionamiento

Soporte posventa

● Tiempo de respuesta rápido: dentro de las 24 horas en días hábiles.

● Solución remota de problemas y soporte para aplicaciones

● Servicio de mantenimiento pago disponible después del período de garantía.

● Servicios de consultoría técnica personalizados
