Módulo de diodo láser DFB de 1030 nm y 50 mW

Tabla de contenido

1. Introducción de los 1030 nm Módulo de diodo láser DFB de 50 mW

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

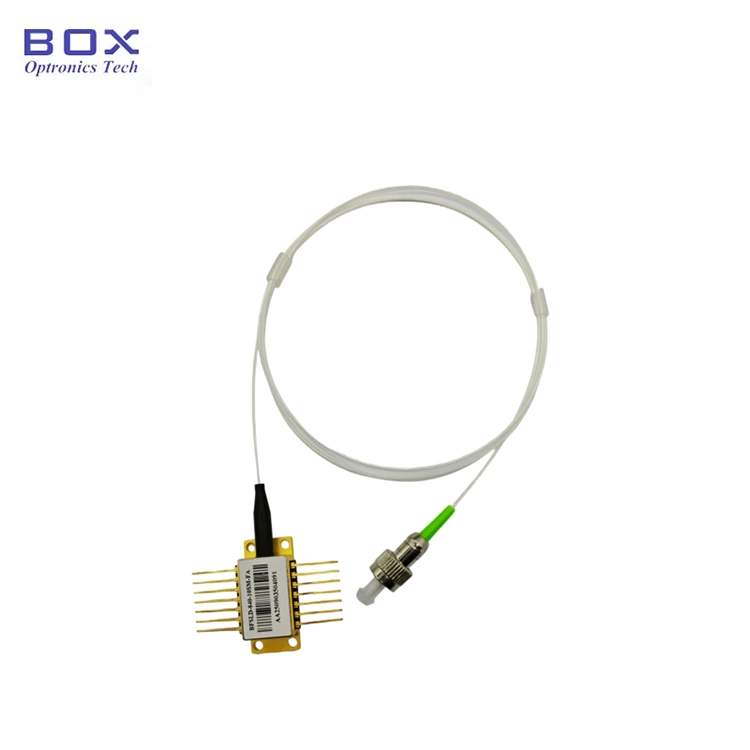

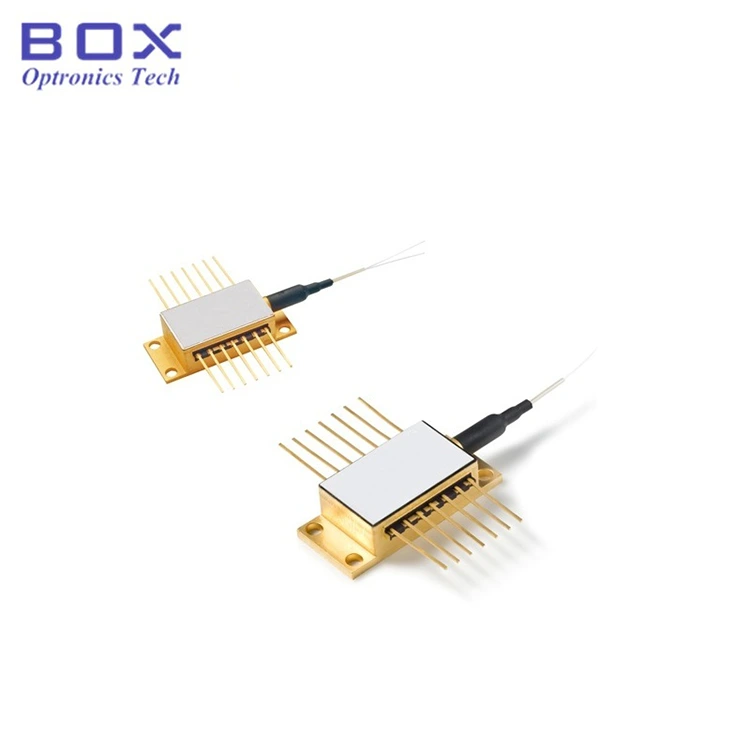

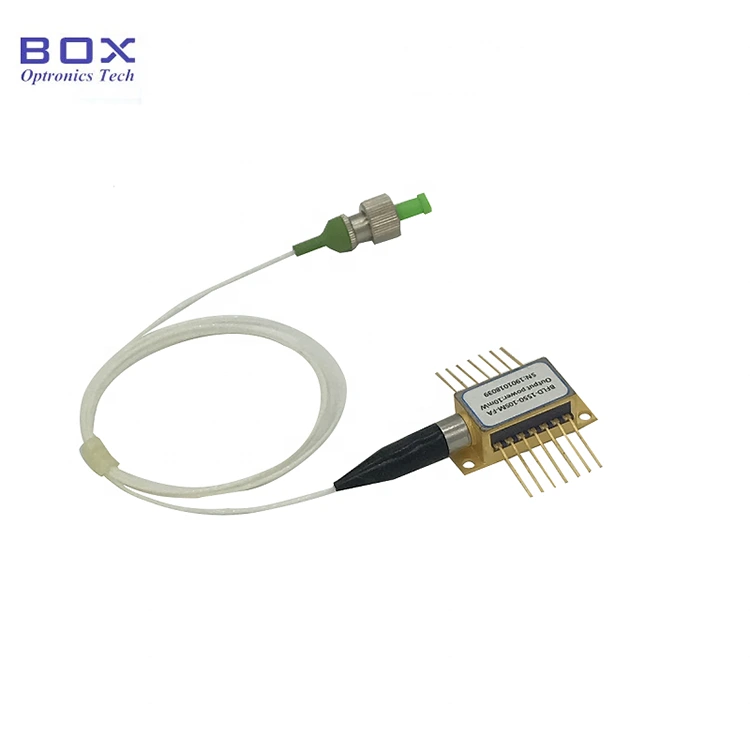

El módulo de diodo láser DFB de 1030 nm y 50 mW es hermético Sellado en un paquete de mariposa de 14 pines. Admite operación CW o pulso, y Integra refrigerador TEC y termistor para un espectro estable. Adecuado para espectroscopia, telecomunicaciones, iluminación y detección. Antes de encender, primero active el enfriador TEC, luego aplique energía en pequeños incrementos para evitar que el chip se sobrecaliente o sobrecargarse.

Especificaciones del producto

Características del producto

● Láser de retroalimentación distribuida;

● Operación CW o pulsada;

● Monitor PD incorporado, refrigerador termoeléctrico y termistor;

● Conector FC/APC opcional.

Aplicaciones de productos

● Espectroscopia;

● telecomunicaciones;

● Iluminación;

● Sensación.

Producto Detalles

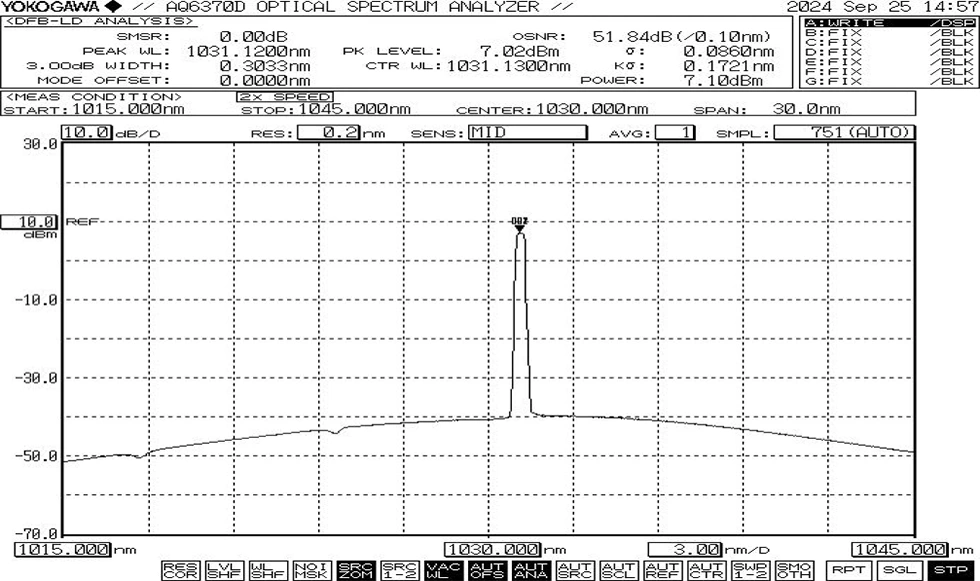

● Espectro típico: 1030 nm, tolerancia WL de +/-2 nm

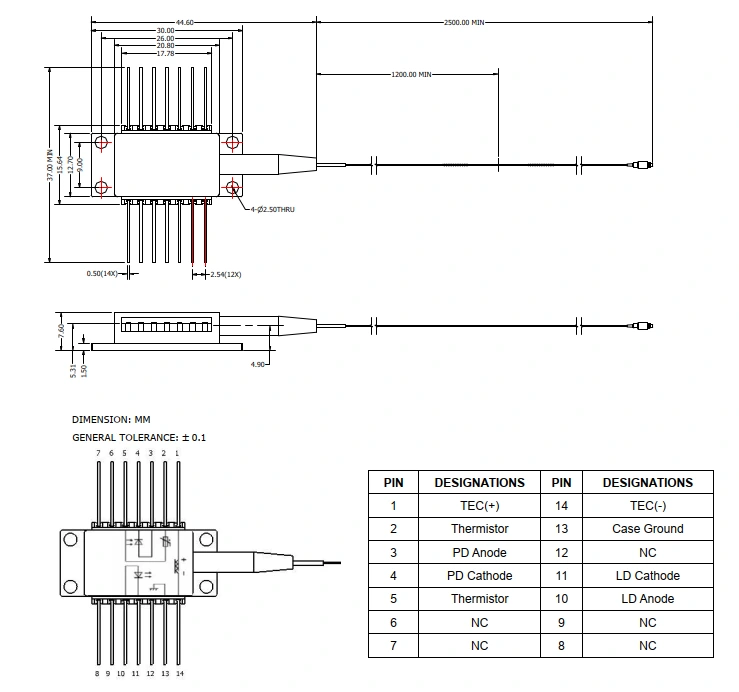

● Dibujo del paquete y definición de distribución de pines (Unidad: mm)

Preguntas frecuentes

(1) ¿Es ¿Es posible ajustar la longitud de onda variando la temperatura? cual es el coeficiente?

--Coeficiente de longitud de onda/temperatura 0,01 nm/℃.

(2) ¿Cuál es el tipo de fibra?

--Corning HI1060, NA=0,14, MFD=6,2um@1060nm.

(3) ¿Cuál es el rango de potencia ajustable?

--10~100%.

(4) ¿Tú ¿Proporcionar un tubo protector y un conector para el LD?

--Sí. El tubo holgado de 900um y FC/APC son opcionales.

Realizar pedidos información

por ejemplo: BFLD-D1030-50SM-FA

(Información de pedido: Módulo de diodo láser DFB de 1030 nm y 50 mW, mariposa paquete, con fibra SM, conector FC/APC).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Al utilizar el dispositivo, respete estrictamente el voltaje de funcionamiento y rangos actuales especificados en la hoja de datos. Parámetros clave, incluido Ith (Corriente umbral), Iop máx (Corriente operativa máxima), Vop máx (Corriente máxima voltaje de funcionamiento) y λc (longitud de onda central): se debe hacer referencia específicamente en el informe de prueba proporcionado en el momento del envío. Nota: Operación más allá de las clasificaciones máximas absolutas puede causar daños permanentes al dispositivo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
