Láser DWDM DFB de 1550,12 nm

Descripción general del producto: láser DWDM DFB de 1550,12 nm

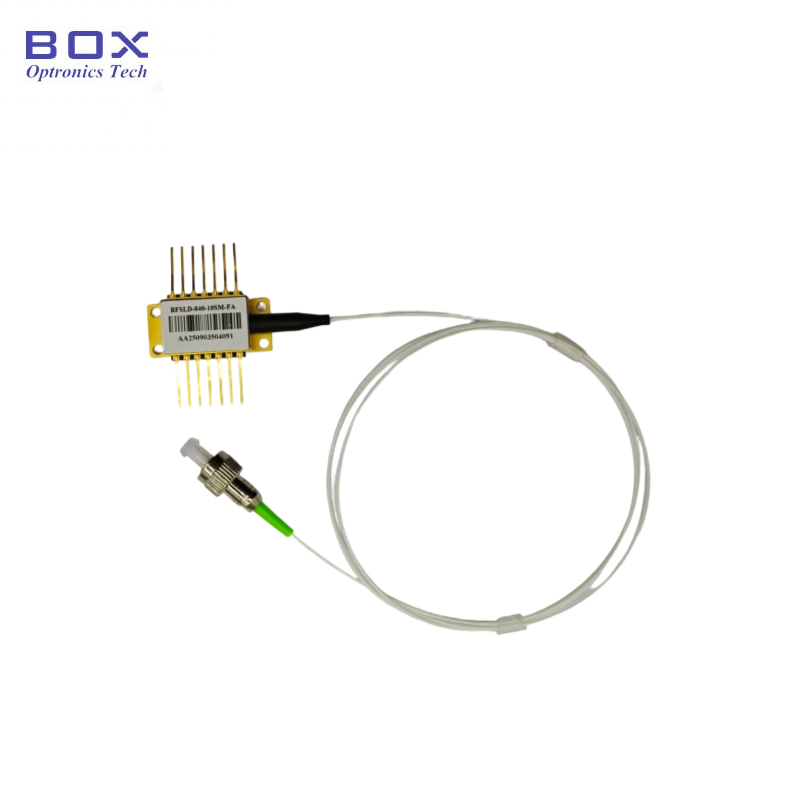

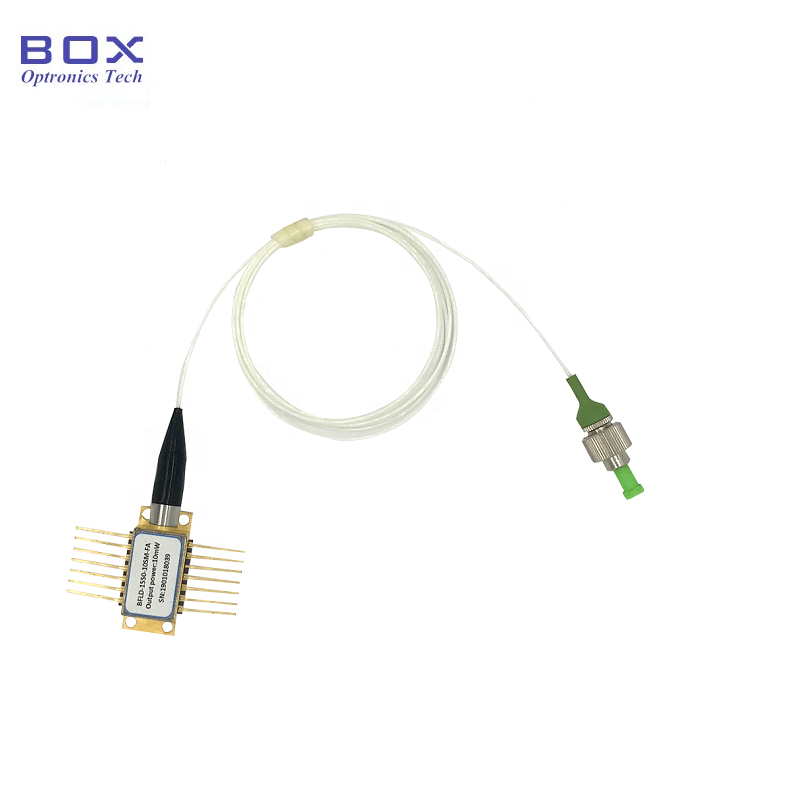

El láser DWDM DFB de 1550,12 nm (modelo BFLD-CH34-XXSM-FA, ITU Grid Channel 34) es un diodo láser de retroalimentación distribuida empaquetado en mariposa de 14 pines diseñado específicamente para transmisión CATV analógica y aplicaciones de comunicación óptica DWDM. Este dispositivo, que funciona con la longitud de onda de red estándar de la UIT de 1550,12 nm, ofrece una potencia de salida óptica de 10 mW o 20 mW a través de fibra monomodo o de mantenimiento de polarización con conector FC/APC.

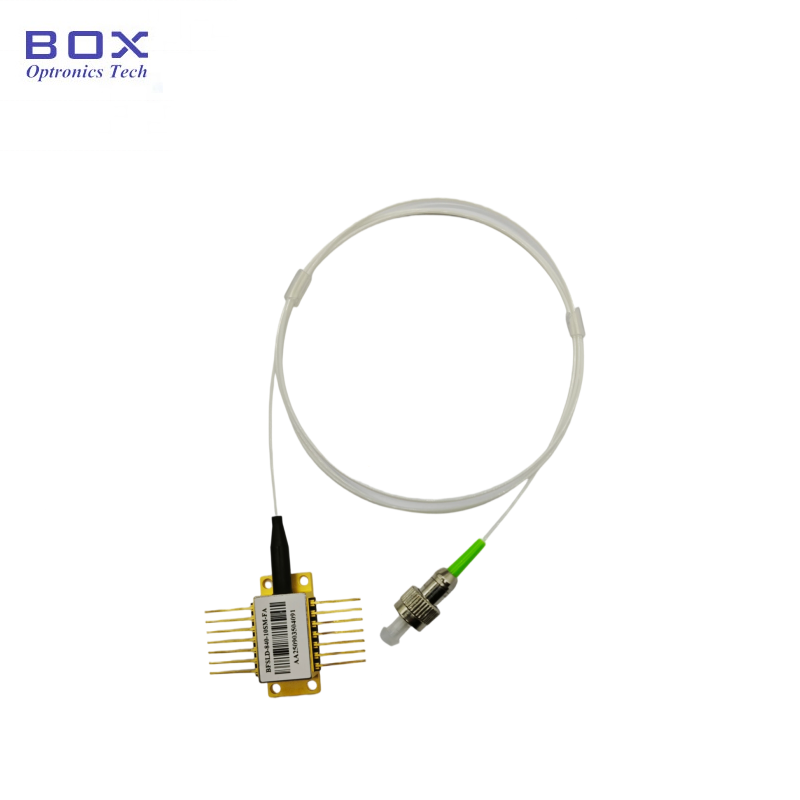

Alojado en un paquete de mariposa hermético de 14 pines con aislador integrado, refrigerador termoeléctrico (TEC), termistor de 10 kΩ y fotodiodo de monitor, el láser proporciona estabilización de temperatura y potencia en todo el rango de temperatura de funcionamiento de -40 °C a +85 °C. Hay dos configuraciones de distribución de pines (Tipo 1 y Tipo 2) disponibles para compatibilidad con diferentes diseños de placas base.

Características principales: láser DWDM DFB de 1550,12 nm

· Longitud de onda de red estándar de la UIT: 1550,12 nm (canal 34), rango completo de CH18 a CH64 opcional

· Alta potencia de salida óptica: 10 mW o 20 mW

· Diseño de chip analógico avanzado optimizado para transmisión CATV

· Alta relación de supresión de modo lateral: SMSR ≥30 dB

· Aislador óptico incorporado: aislamiento ≥30dB a 25°C

· Alta pérdida de retorno óptico: ≥40dB

· Amplio ancho de banda de modulación: 2,5 GHz típico

· Paquete de mariposa hermético de 14 pines con TEC y termistor integrados

· Fotodiodo de monitor integrado para monitoreo de energía

· Opciones de fibra: fibra monomodo SMF-28e o fibra de mantenimiento de polarización PMF-1550

· Conector FC/APC estándar, cable flexible de 1,0 m (tubo suelto de 900 μm)

· Amplio rango de temperatura de funcionamiento: -40°C a +85°C

· Dos configuraciones de distribución de pines (Tipo 1/Tipo 2) para flexibilidad de diseño

Aplicaciones típicas: láser DWDM DFB de 1550,12 nm

· Redes de difusión CATV y sistemas de transmisión de cabecera

· Redes con recursos de fibra limitados (multiplexación de longitudes de onda)

· Centro de televisión por cable y equipo de distribución.

· Módulos transmisores ópticos para RF analógica sobre fibra

· Instrumentación de prueba y medición de fibra óptica.

· Distribución de señal satelital y RF a través de fibra

· Investigación y desarrollo en laboratorios de comunicaciones ópticas.

· Integración OEM en CATV y equipos de telecomunicaciones

Especificaciones del producto: láser DWDM DFB de 1550,12 nm

Calificaciones máximas absolutas

Características electroópticas (T = 25°C, IF = IOP)

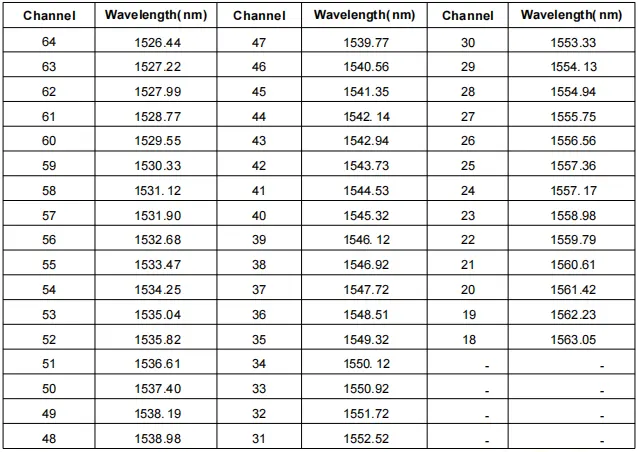

Referencia de longitud de onda de la cuadrícula de la UIT (canales seleccionados)

Nota: Canales completos de la red ITU CH18–CH64 (1526,44 nm–1563,05 nm) disponibles a pedido.

Especificaciones de fibra óptica: láser DWDM DFB de 1550,12 nm

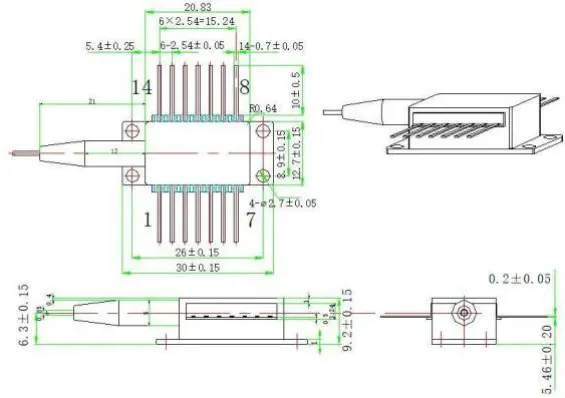

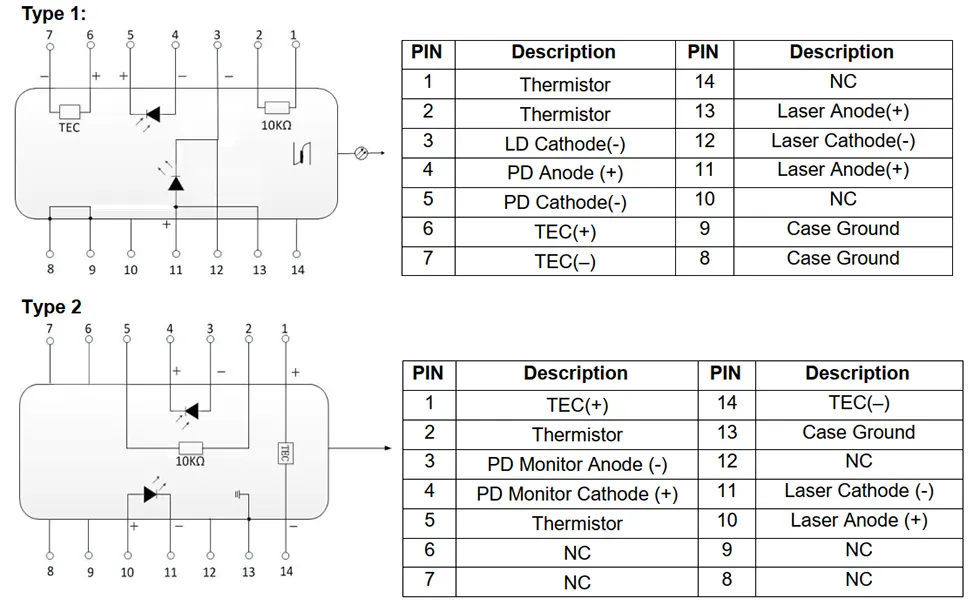

Definición de paquete y pin: láser DWDM DFB de 1550,12 nm

Información para realizar pedidos: láser DWDM DFB de 1550,12 nm

Nomenclatura del modelo

BFLD - XXXX - XX - XX - XX (-X)

Ejemplo: BFLD-CH34-10SM-FA

¿Por qué elegir los láseres DWDM DFB de Box Optronics?

· Tecnología de chip láser DFB probada con diseño analógico optimizado para aplicaciones CATV

· Pruebas 100 % funcionales y detección de desgaste antes del envío

· Compatibilidad total con longitudes de onda de red ITU (CH18–CH64) con tolerancia estricta de longitud de onda

· Precios competitivos con suministro directo de fábrica

· Cantidades de pedido flexibles: soporte tanto para prototipos de I+D como para producción en volumen

· Opciones de personalización para longitud de onda, potencia, tipo de fibra, conector y configuración de pines

· Estabilidad del suministro a largo plazo para programas de producción e implementación de redes CATV

· Embalaje de mariposa hermético con TEC integrado para un funcionamiento confiable a amplia temperatura

· Envío internacional a través de DHL/UPS/FedEx con seguimiento completo

Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre este láser DWDM DFB y un láser DFB estándar?

R: Este láser DFB de red ITU combina un control preciso de la longitud de onda con un rendimiento optimizado para CATV analógico. Cuenta con un diseño de chip láser optimizado para una alta relación portadora-ruido (CNR), un rendimiento de baja distorsión (CSO/CTB) y una salida óptica estable.

En comparación con los láseres DFB estándar diseñados principalmente para comunicación óptica digital, los láseres CATV DFB están optimizados específicamente para aplicaciones de modulación analógica donde la linealidad y el rendimiento del ruido son críticos.

P: ¿Qué longitudes de onda de la red ITU están disponibles?

R: Ofrecemos longitudes de onda de red ITU-T desde CH18 (1563,05 nm) hasta CH64 (1526,44 nm), cubriendo canales DWDM de banda C comúnmente utilizados. Hay longitudes de onda personalizadas disponibles según los requisitos específicos del sistema.

P: ¿Cuál es la diferencia entre las opciones de fibra SMF y PMF?

R: SMF-28e es una fibra monomodo estándar, adecuada para la mayoría de aplicaciones de comunicación óptica general y CATV donde la polarización no es crítica. PMF-1550 es una fibra que mantiene la polarización, diseñada para sistemas sensibles a la polarización. Para fibra PM, el eje lento está alineado con la chaveta del conector. Seleccione según los requisitos de polarización de su sistema.

P: ¿Por qué es importante un aislador incorporado para aplicaciones CATV?

R: La retroalimentación óptica causada por reflejos de fibra o componentes ópticos puede introducir ruido, inestabilidad de la longitud de onda y degradación de la señal en los sistemas de transmisión analógica. El aislador óptico incorporado suprime la retroalimentación óptica, lo que garantiza una potencia de salida estable, bajo nivel de ruido y un rendimiento de transmisión CATV confiable.

P: ¿Cuál es la cantidad mínima de pedido (MOQ)?

R: La cantidad mínima de pedido es de 1 unidad. Admitimos cantidades de pedidos flexibles. Los modelos estándar se pueden suministrar en pequeñas cantidades para I+D y creación de prototipos, así como en volúmenes mayores para la implementación y producción de redes CATV. Póngase en contacto con nuestro equipo de ventas para obtener precios específicos en la cantidad requerida.

P: ¿Puedo obtener una configuración personalizada de longitud de onda, alimentación o conector?

R: Sí, ofrecemos opciones de personalización integrales que incluyen cualquier longitud de onda de red ITU (CH18–CH64), niveles de potencia de salida personalizados entre 6 y 20 mW, tipos y longitudes de fibra alternativos, diferentes tipos de conectores (FC/APC, SC/APC, LC, etc.) y configuraciones de pines personalizadas (Tipo 1 o Tipo 2). Contáctenos con sus requisitos específicos y nuestro equipo de ingeniería revisará la viabilidad y le proporcionará una cotización.

Hoja de datos y hoja de prueba

Ficha de datos

Hoja de prueba

Plazo de entrega

· Unidades estándar (modelos en stock): 3~5 días laborables

· Producción estándar: 2~3 semanas

· Pedidos por volumen: comuníquese con nosotros para obtener un cronograma de producción.

· Pedidos personalizados: 3~4 semanas

· Envío internacional: ~5 días laborables (DHL/UPS/FedEx Express)

Notas de operación y manejo

· Los diodos láser son dispositivos sensibles a descargas electrostáticas (ESD); utilice siempre la protección ESD adecuada al manipularlos.

· Evite tocar el extremo de la fibra y los componentes ópticos con los dedos desnudos para evitar la contaminación.

· Guarde los dispositivos no utilizados en envases seguros contra ESD a la temperatura de almacenamiento recomendada (de -40 °C a +85 °C)

· No exceda las calificaciones máximas absolutas especificadas en la hoja de datos

· Utilice siempre un controlador de diodo láser con limitación de corriente y protección contra sobretensión.

· Habilite la estabilización de temperatura TEC antes de aplicar la corriente del controlador láser para un rendimiento y confiabilidad óptimos

· Evite doblar excesivamente el cable flexible de fibra para evitar daños a la fibra.

· Limpie los conectores de fibra con herramientas de limpieza adecuadas antes de acoplarlos para evitar daños y pérdidas de inserción.

· El funcionamiento del láser por encima de la corriente nominal o del rango de temperatura exterior puede reducir la vida útil y provocar daños permanentes.
