Descripción del Producto

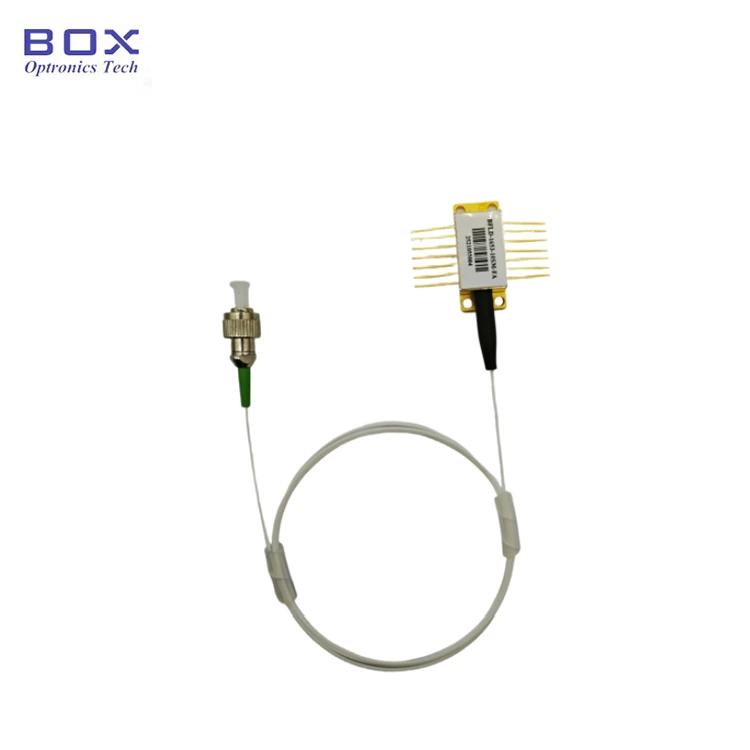

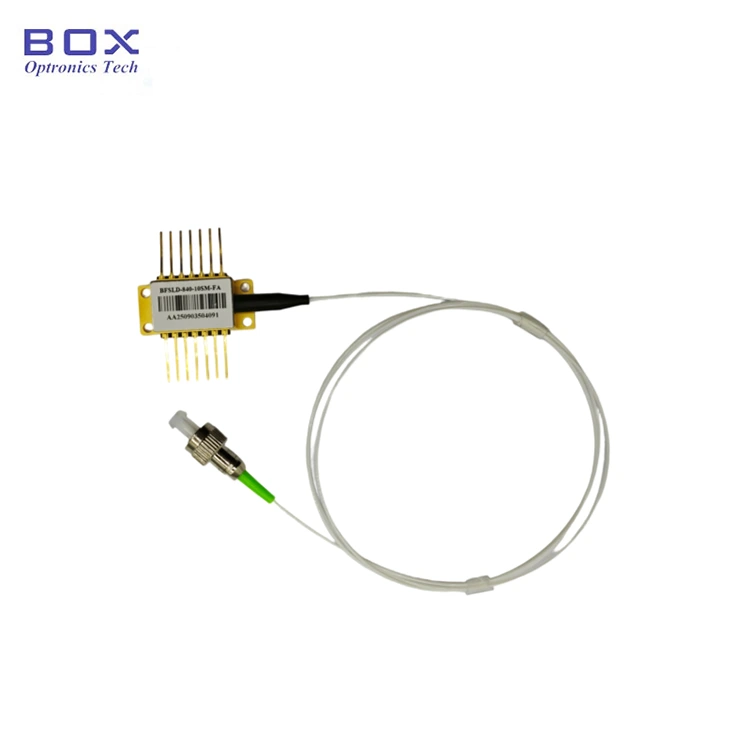

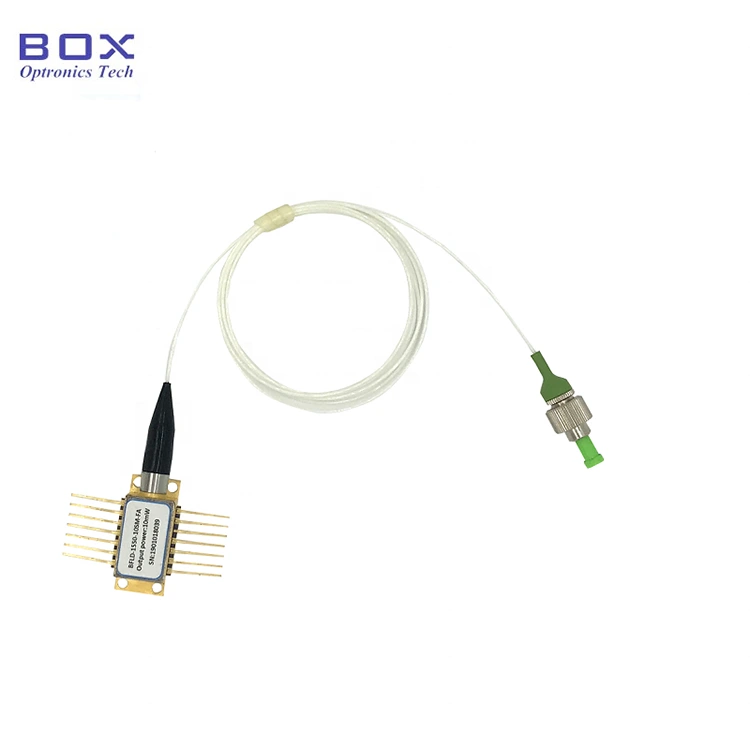

Descripción general del producto: diodo láser DWDM DFB de banda C+L de 10 mW

El diodo láser DWDM DFB de banda C+L de 10 mW de Box Optronics es una fuente láser de longitud de onda de precisión con longitudes de onda de banda C+L opcionales de 1527,22 ~ 1610,92 nm con una precisión de longitud de onda de ±0,2 nm y una potencia de salida óptica de 10 mW. TEC integrado, termistor, fotodiodo de monitor y aislador óptico en un paquete de mariposa estándar de 14 pines, que proporciona control de longitud de onda estable, funcionamiento silencioso y fácil integración del sistema OEM. Diseñado para sistemas de comunicación DWDM, detección de fibra e instrumentación óptica de precisión.

Características principales: diodo láser DWDM DFB de banda C+L de 10 mW

· Longitudes de onda de banda C+L opcionales: 1527,22 nm (C63) a 1610,92 nm (L61)

· Relación de supresión de modo lateral alta: ≥40 dB como mínimo, 50 dB típico (CW)

· Ruido de baja intensidad relativa (RIN): ≤ -145 dB/Hz (20-1000 MHz)

· Aislador óptico incorporado: aislamiento ≥30dB

· Refrigerador termoeléctrico (TEC) integrado y termistor de 10 kΩ para estabilización de longitud de onda

· Opciones de fibra: fibra monomodo SMF-28e o fibra de mantenimiento de polarización PM1550

· Conector de fibra FC/APC estándar o personalizado

· Fotodiodo de monitor integrado para monitoreo de potencia de salida

· Calificación de confiabilidad Telcordia GR-468, compatible con RoHS

Aplicaciones típicas: diodo láser DWDM DFB de banda C+L de 10 mW

· Sistemas de transmisión de multiplexación por división de longitud de onda densa (DWDM) en las bandas C y L

· Módulos transmisores DWDM y tarjetas transpondedoras para redes de telecomunicaciones

· Sistemas de detección de fibra óptica para medición de temperatura, tensión y vibración.

· Análisis de espectro óptico y fuentes de referencia de longitud de onda

· Equipos de ensayo y caracterización de componentes ópticos.

· Investigación y desarrollo en laboratorios de fotónica y comunicaciones ópticas.

· Integración OEM en equipos de transmisión de telecomunicaciones e instrumentos de prueba

Especificaciones del producto: diodo láser DWDM DFB de banda C+L de 10 mW

Calificaciones máximas absolutas

Parámetro	Símbolo	Condición	Mín.	Tipo.	Máx.	Unidad
Temperatura de almacenamiento	ts	-	-40	-	85	°C
Temperatura del caso operativo	Arriba	-	-20	-	70	°C
Corriente directa	SI	CW	-	-	200	mamá
Voltaje inverso del láser	VLR	-	-	-	2	V
Corriente directa PD	IFPD	-	-	-	5	mamá
Voltaje inverso PD	VRPD	-	-	-	10	V
TEC actual	ITEC	-	-	-1,5	+1.5	A
Voltaje TEC	VTEC	-	-	-3.5	+3.5	V

Características ópticas (T = temperatura del láser de 25 °C)

Parámetro	Símbolo	Condición de prueba	Mín.	Tipo.	Máx.	Unidad
Longitud de onda central	λc	TL=15~35°C, CW	Se muestra en canales seleccionados			Nuevo Méjico
Potencia máxima de salida óptica	correos	-	10	-	-	mW
Ancho de línea espectral	LW	FWHM	-	3	5	megahercio
Relación de supresión de modo lateral	SMSR	CW	40	50	-	dB
Aislamiento óptico	-	-	30	-	-	dB
Ruido de intensidad relativa	Rin	20–1000MHz	-	-	-145	dB/Hz
Deriva de longitud de onda (EOL)	Δλ	25 años de vida	-	-	±0,1	Nuevo Méjico
Coeficiente de temperatura de longitud de onda	Δλ/ΔT	TEC 15°C a 35°C	-	0.09	-	nm/°C
Coeficiente de corriente de longitud de onda	Δλ/ΔI	-	-	0.01	-	nm/mA

Características eléctricas (T = temperatura del láser de 25 °C)

Parámetro	Símbolo	Condición de prueba	Mín.	Tipo.	Máx.	Unidad
Corriente umbral	Ith	-	-	10	35	mamá
Eficiencia de pendiente	η	PO=10mW, CW	0.05	0.13	0.2	mW/mA
Corriente de funcionamiento	yopuka	PO=10mW, CW	-	100	150	mamá
Temperatura establecida TEC	ts	-	15	-	35	°C
Voltaje directo del láser	VF	PO=10mW, CW	-	1.2	3.0	V
Monitorear la corriente PD	IMPD	PO=10mW, CW	10	-	2500	µA
Monitorear la corriente oscura	IDENTIFICACIÓN	SI=0mA, VRPD=5V	-	-	0.1	µA
Corriente del termistor	TIC	-	10	-	100	µA
Resistencia del termistor	RTH	temperatura ambiente=25°C	9.5	10	10.5	kΩ
Constante del termistor	B	-	3800	-	4100	K
TEC actual	ITEC	TL=25°C, TC=70°C	-1,5	-	+1.5	A
Voltaje TEC	VTEC	TL=25°C, TC=70°C	-3.5	-	+3.5	V
Capacidad TEC	ΔT	Tc=70°C	-	-	50	°C

Canales seleccionados: Número de pieza y lista de longitudes de onda del centro láser como se muestra a continuación

Canal	Número de pieza	Mín. Longitud de onda (nm)	Tipo. Longitud de onda (nm)	Máx. Longitud de onda (nm)	Unidad
C63	BFLD-C63-10XX-XX	1527.02	1527.22	1527.42	Nuevo Méjico
H62	BFLD-H62-10XX-XX	1527.40	1527.60	1527.80	Nuevo Méjico
C62	BFLD-C62-10XX-XX	1527.79	1527.99	1528.19	Nuevo Méjico
H61	BFLD-H61-10XX-XX	1528.18	1528.38	1528.58	Nuevo Méjico
C61	BFLD-C61-10XX-XX	1528.57	1528.77	1528.97	Nuevo Méjico
H60	BFLD-H60-10XX-XX	1528.96	1529.16	1529.36	Nuevo Méjico
C60	BFLD-C60-10XX-XX	1529.35	1529.55	1529.75	Nuevo Méjico
H59	BFLD-H59-10XX-XX	1529.74	1529.94	1530.14	Nuevo Méjico
C59	BFLD-C59-10XX-XX	1530.13	1530.33	1530.53	Nuevo Méjico
H58	BFLD-H58-10XX-XX	1530.52	1530.72	1530.92	Nuevo Méjico
C58	BFLD-C58-10XX-XX	1530.92	1531.12	1531.32	Nuevo Méjico
H57	BFLD-H57-10XX-XX	1531.31	1531.51	1531.71	Nuevo Méjico
C57	BFLD-C57-10XX-XX	1531.70	1531.90	1532.10	Nuevo Méjico
H56	BFLD-H56-10XX-XX	1532.09	1532.29	1532.49	Nuevo Méjico
C56	BFLD-C56-10XX-XX	1532.48	1532.68	1532.88	Nuevo Méjico
H55	BFLD-H55-10XX-XX	1532.87	1533.07	1533.27	Nuevo Méjico
C55	BFLD-C55-10XX-XX	1533.27	1533.47	1533.67	Nuevo Méjico
H54	BFLD-H54-10XX-XX	1533.66	1533.86	1534.06	Nuevo Méjico
C54	BFLD-C54-10XX-XX	1534.05	1534.25	1534.45	Nuevo Méjico
H53	BFLD-H53-10XX-XX	1534.44	1534.64	1534.84	Nuevo Méjico
C53	BFLD-C53-10XX-XX	1534.84	1535.04	1535.24	Nuevo Méjico
H52	BFLD-H52-10XX-XX	1535.23	1535.43	1535.63	Nuevo Méjico
C52	BFLD-C52-10XX-XX	1535.62	1535.82	1536.02	Nuevo Méjico
H51	BFLD-H51-10XX-XX	1536.02	1536.22	1536.42	Nuevo Méjico
C51	BFLD-C51-10XX-XX	1536.41	1536.61	1536.81	Nuevo Méjico
H50	BFLD-H50-10XX-XX	1536.80	1537.00	1537.20	Nuevo Méjico
C50	BFLD-C50-10XX-XX	1537.20	1537.40	1537.60	Nuevo Méjico
H49	BFLD-H49-10XX-XX	1537.59	1537.79	1537.99	Nuevo Méjico
C49	BFLD-C49-10XX-XX	1537.99	1538.19	1538.39	Nuevo Méjico
H48	BFLD-H48-10XX-XX	1538.38	1538.58	1538.78	Nuevo Méjico
C48	BFLD-C48-10XX-XX	1538.78	1538.98	1539.18	Nuevo Méjico
H47	BFLD-H47-10XX-XX	1539.17	1539.37	1539.57	Nuevo Méjico
C47	BFLD-C47-10XX-XX	1539.57	1539.77	1539.97	Nuevo Méjico
H46	BFLD-H46-10XX-XX	1539.96	1540.16	1540.36	Nuevo Méjico
C46	BFLD-C46-10XX-XX	1540.36	1540.56	1540.76	Nuevo Méjico
H45	BFLD-H45-10XX-XX	1540.75	1540.95	1541.15	Nuevo Méjico
C45	BFLD-C45-10XX-XX	1541.15	1541.35	1541.55	Nuevo Méjico
H44	BFLD-H44-10XX-XX	1541.55	1541.75	1541.95	Nuevo Méjico
C44	BFLD-C44-10XX-XX	1541.94	1542.14	1542.34	Nuevo Méjico
H43	BFLD-H43-10XX-XX	1542.34	1542.54	1542.74	Nuevo Méjico
C43	BFLD-C43-10XX-XX	1542.74	1542.94	1543.14	Nuevo Méjico
H42	BFLD-H42-10XX-XX	1543.13	1543.33	1543.53	Nuevo Méjico
C42	BFLD-C42-10XX-XX	1543.53	1543.73	1543.93	Nuevo Méjico
H41	BFLD-H41-10XX-XX	1543.93	1544.13	1544.33	Nuevo Méjico
C41	BFLD-C41-10XX-XX	1544.33	1544.53	1544.73	Nuevo Méjico
H40	BFLD-H40-10XX-XX	1544.72	1544.92	1545.12	Nuevo Méjico
C40	BFLD-C40-10XX-XX	1545.12	1545.32	1545.52	Nuevo Méjico
H39	BFLD-H39-10XX-XX	1545.52	1545.72	1545.92	Nuevo Méjico
C39	BFLD-C39-10XX-XX	1545.92	1546.12	1546.32	Nuevo Méjico
H38	BFLD-H38-10XX-XX	1546.32	1546.52	1546.72	Nuevo Méjico
C38	BFLD-C38-10XX-XX	1546.72	1546.92	1547.12	Nuevo Méjico
H37	BFLD-H37-10XX-XX	1547.12	1547.32	1547.52	Nuevo Méjico
C37	BFLD-C37-10XX-XX	1547.52	1547.72	1547.92	Nuevo Méjico
H36	BFLD-H36-10XX-XX	1547.91	1548.11	1548.31	Nuevo Méjico
C36	BFLD-C36-10XX-XX	1548.31	1548.51	1548.71	Nuevo Méjico
H35	BFLD-H35-10XX-XX	1548.71	1548.91	1549.11	Nuevo Méjico
C35	BFLD-C35-10XX-XX	1549.12	1549.32	1549.52	Nuevo Méjico
H34	BFLD-H34-10XX-XX	1549.52	1549.72	1549.92	Nuevo Méjico
C34	BFLD-C34-10XX-XX	1549.92	1550.12	1550.32	Nuevo Méjico
H33	BFLD-H33-10XX-XX	1550.32	1550.52	1550.72	Nuevo Méjico
C33	BFLD-C33-10XX-XX	1550.72	1550.92	1551.12	Nuevo Méjico
H32	BFLD-H32-10XX-XX	1551.12	1551.32	1551.52	Nuevo Méjico
C32	BFLD-C32-10XX-XX	1551.52	1551.72	1551.92	Nuevo Méjico
H31	BFLD-H31-10XX-XX	1551.92	1552.12	1552.32	Nuevo Méjico
C31	BFLD-C31-10XX-XX	1552.32	1552.52	1552.72	Nuevo Méjico
H30	BFLD-H30-10XX-XX	1552.73	1552.93	1553.13	Nuevo Méjico
C30	BFLD-C30-10XX-XX	1553.13	1553.33	1553.53	Nuevo Méjico
H29	BFLD-H29-10XX-XX	1553.53	1553.73	1553.93	Nuevo Méjico
C29	BFLD-C29-10XX-XX	1553.93	1554.13	1554.33	Nuevo Méjico
H28	BFLD-H28-10XX-XX	1554.34	1554.54	1554.74	Nuevo Méjico
C28	BFLD-C28-10XX-XX	1554.74	1554.94	1555.14	Nuevo Méjico
H27	BFLD-H27-10XX-XX	1555.14	1555.34	1555.54	Nuevo Méjico
C27	BFLD-C27-10XX-XX	1555.55	1555.75	1555.95	Nuevo Méjico
H26	BFLD-H26-10XX-XX	1555.95	1556.15	1556.35	Nuevo Méjico
C26	BFLD-C26-10XX-XX	1556.35	1556.55	1556.75	Nuevo Méjico
H25	BFLD-H25-10XX-XX	1556.76	1556.96	1557.16	Nuevo Méjico
C25	BFLD-C25-10XX-XX	1557.16	1557.36	1557.56	Nuevo Méjico
H24	BFLD-H24-10XX-XX	1557.57	1557.77	1557.97	Nuevo Méjico
C24	BFLD-C24-10XX-XX	1557.97	1558.17	1558.37	Nuevo Méjico
H23	BFLD-H23-10XX-XX	1558.38	1558.58	1558.78	Nuevo Méjico
C23	BFLD-C23-10XX-XX	1558.78	1558.98	1559.18	Nuevo Méjico
H22	BFLD-H22-10XX-XX	1559.19	1559.39	1559.59	Nuevo Méjico
C22	BFLD-C22-10XX-XX	1559.59	1559.79	1559.99	Nuevo Méjico
H21	BFLD-H21-10XX-XX	1560.00	1560.20	1560.40	Nuevo Méjico
C21	BFLD-C21-10XX-XX	1560.41	1560.61	1560.81	Nuevo Méjico
H20	BFLD-H20-10XX-XX	1560.81	1561.01	1561.21	Nuevo Méjico
C20	BFLD-C20-10XX-XX	1561.22	1561.42	1561.62	Nuevo Méjico
H19	BFLD-H19-10XX-XX	1561.63	1561.83	1562.03	Nuevo Méjico
C19	BFLD-C19-10XX-XX	1562.03	1562.23	1562.43	Nuevo Méjico
H18	BFLD-H18-10XX-XX	1562.44	1562.64	1562.84	Nuevo Méjico
C18	BFLD-C18-10XX-XX	1562.85	1563.05	1563.25	Nuevo Méjico
H17	BFLD-H17-10XX-XX	1563.25	1563.45	1563.65	Nuevo Méjico
C17	BFLD-C17-10XX-XX	1563.66	1563.86	1564.06	Nuevo Méjico
H16	BFLD-H16-10XX-XX	1564.07	1564.27	1564.47	Nuevo Méjico
C16	BFLD-C16-10XX-XX	1564.48	1564.68	1564.88	Nuevo Méjico
H15	BFLD-H15-10XX-XX	1564.89	1565.09	1565.29	Nuevo Méjico
C15	BFLD-C15-10XX-XX	1565.30	1565.50	1565.70	Nuevo Méjico
H14	BFLD-H14-10XX-XX	1565.70	1565.90	1566.10	Nuevo Méjico
C14	BFLD-C14-10XX-XX	1566.11	1566.31	1566.51	Nuevo Méjico
H13	BFLD-H13-10XX-XX	1566.52	1566.72	1566.92	Nuevo Méjico
C13	BFLD-C13-10XX-XX	1566.93	1567.13	1567.33	Nuevo Méjico
H12	BFLD-H12-10XX-XX	1567.34	1567.54	1567.74	Nuevo Méjico
C12	BFLD-C12-10XX-XX	1567.75	1567.95	1568.15	Nuevo Méjico
H11	BFLD-H11-10XX-XX	1568.16	1568.36	1568.56	Nuevo Méjico
C11	BFLD-C11-10XX-XX	1568.57	1568.77	1568.97	Nuevo Méjico
H10	BFLD-H10-10XX-XX	1568.98	1569.18	1569.38	Nuevo Méjico
C10	BFLD-C10-10XX-XX	1569.39	1569.59	1569.79	Nuevo Méjico
H09	BFLD-H09-10XX-XX	1569.81	1570.01	1570.21	Nuevo Méjico
C09	BFLD-C09-10XX-XX	1570.22	1570.42	1570.62	Nuevo Méjico
H08	BFLD-H08-10XX-XX	1570.63	1570.83	1571.03	Nuevo Méjico
C08	BFLD-C08-10XX-XX	1571.04	1571.24	1571.44	Nuevo Méjico
H07	BFLD-H07-10XX-XX	1571.45	1571.65	1571.85	Nuevo Méjico
C07	BFLD-C07-10XX-XX	1571.86	1572.06	1572.26	Nuevo Méjico
H06	BFLD-H06-10XX-XX	1572.28	1572.48	1572.68	Nuevo Méjico
C06	BFLD-C06-10XX-XX	1572.69	1572.89	1573.09	Nuevo Méjico
H05	BFLD-H05-10XX-XX	1573.10	1573.30	1573.50	Nuevo Méjico
C05	BFLD-C05-10XX-XX	1573.51	1573.71	1573.91	Nuevo Méjico
H04	BFLD-H04-10XX-XX	1573.93	1574.13	1574.33	Nuevo Méjico
C04	BFLD-C04-10XX-XX	1574.34	1574.54	1574.74	Nuevo Méjico
H03	BFLD-H03-10XX-XX	1574.75	1574.95	1575.15	Nuevo Méjico
C03	BFLD-C03-10XX-XX	1575.17	1575.37	1575.57	Nuevo Méjico
H02	BFLD-H02-10XX-XX	1575.58	1575.78	1575.98	Nuevo Méjico
C02	BFLD-C02-10XX-XX	1576.00	1576.20	1576.40	Nuevo Méjico
H01	BFLD-H01-10XX-XX	1576.41	1576.61	1576.81	Nuevo Méjico
C01	BFLD-C01-10XX-XX	1576.83	1577.03	1577.23	Nuevo Méjico
Q00	BFLD-Q00-10XX-XX	1577.24	1577.44	1577.64	Nuevo Méjico
L00	BFLD-L00-10XX-XX	1577.66	1577.86	1578.06	Nuevo Méjico
Q99	BFLD-Q99-10XX-XX	1578.07	1578.27	1578.47	Nuevo Méjico
L99	BFLD-L99-10XX-XX	1578.49	1578.69	1578.89	Nuevo Méjico
Q98	BFLD-Q98-10XX-XX	1578.90	1579.10	1579.30	Nuevo Méjico
L98	BFLD-L98-10XX-XX	1579.32	1579.52	1579.72	Nuevo Méjico
Q97	BFLD-Q97-10XX-XX	1579.73	1579.93	1580.13	Nuevo Méjico
L97	BFLD-L97-10XX-XX	1580.15	1580.35	1580.55	Nuevo Méjico
Q96	BFLD-Q96-10XX-XX	1580.57	1580.77	1580.97	Nuevo Méjico
L96	BFLD-L96-10XX-XX	1580.98	1581.18	1581.38	Nuevo Méjico
Q95	BFLD-Q95-10XX-XX	1581.40	1581.60	1581.80	Nuevo Méjico
L95	BFLD-L95-10XX-XX	1581.82	1582.02	1582.22	Nuevo Méjico
Q94	BFLD-Q94-10XX-XX	1582.24	1582.44	1582.64	Nuevo Méjico
L94	BFLD-L94-10XX-XX	1582.65	1582.85	1583.05	Nuevo Méjico
Q93	BFLD-Q93-10XX-XX	1583.07	1583.27	1583.47	Nuevo Méjico
L93	BFLD-L93-10XX-XX	1583.49	1583.69	1583.89	Nuevo Méjico
Q92	BFLD-Q92-10XX-XX	1583.91	1584.11	1584.31	Nuevo Méjico
L92	BFLD-L92-10XX-XX	1584.33	1584.53	1584.73	Nuevo Méjico
P91	BFLD-Q91-10XX-XX	1584.75	1584.95	1585.15	Nuevo Méjico
L91	BFLD-L91-10XX-XX	1585.16	1585.36	1585.56	Nuevo Méjico
Q90	BFLD-Q90-10XX-XX	1585.58	1585.78	1585.98	Nuevo Méjico
L90	BFLD-L90-10XX-XX	1586.00	1586.20	1586.40	Nuevo Méjico
Q89	BFLD-Q89-10XX-XX	1586.42	1586.62	1586.82	Nuevo Méjico
L89	BFLD-L89-10XX-XX	1586.84	1587.04	1587.24	Nuevo Méjico
Q88	BFLD-Q88-10XX-XX	1587.26	1587.46	1587.66	Nuevo Méjico
L88	BFLD-L88-10XX-XX	1587.68	1587.88	1588.08	Nuevo Méjico
Q87	BFLD-Q87-10XX-XX	1588.10	1588.30	1588.50	Nuevo Méjico
L87	BFLD-L87-10XX-XX	1588.53	1588.73	1588.93	Nuevo Méjico
P86	BFLD-Q86-10XX-XX	1588.95	1589.15	1589.35	Nuevo Méjico
L86	BFLD-L86-10XX-XX	1589.37	1589.57	1589.77	Nuevo Méjico
Q85	BFLD-Q85-10XX-XX	1589.79	1589.99	1590.19	Nuevo Méjico
L85	BFLD-L85-10XX-XX	1590.21	1590.41	1590.61	Nuevo Méjico
Q84	BFLD-Q84-10XX-XX	1590.63	1590.83	1591.03	Nuevo Méjico
L84	BFLD-L84-10XX-XX	1591.06	1591.26	1591.46	Nuevo Méjico
Q83	BFLD-Q83-10XX-XX	1591.48	1591.68	1591.88	Nuevo Méjico
L83	BFLD-L83-10XX-XX	1591.90	1592.10	1592.30	Nuevo Méjico
Q82	BFLD-Q82-10XX-XX	1592.32	1592.52	1592.72	Nuevo Méjico
L82	BFLD-L82-10XX-XX	1592.75	1592.95	1593.15	Nuevo Méjico
Q81	BFLD-Q81-10XX-XX	1593.17	1593.37	1593.57	Nuevo Méjico
L81	BFLD-L81-10XX-XX	1593.59	1593.79	1593.99	Nuevo Méjico
Q80	BFLD-Q80-10XX-XX	1594.02	1594.22	1594.42	Nuevo Méjico
L80	BFLD-L80-10XX-XX	1594.44	1594.64	1594.84	Nuevo Méjico
Q79	BFLD-Q79-10XX-XX	1594.86	1595.06	1595.26	Nuevo Méjico
L79	BFLD-L79-10XX-XX	1595.29	1595.49	1595.69	Nuevo Méjico
Q78	BFLD-Q78-10XX-XX	1595.71	1595.91	1596.11	Nuevo Méjico
L78	BFLD-L78-10XX-XX	1596.14	1596.34	1596.54	Nuevo Méjico
Q77	BFLD-Q77-10XX-XX	1596.56	1596.76	1596.96	Nuevo Méjico
L77	BFLD-L77-10XX-XX	1596.99	1597.19	1597.39	Nuevo Méjico
Q76	BFLD-Q76-10XX-XX	1597.42	1597.62	1597.82	Nuevo Méjico
L76	BFLD-L76-10XX-XX	1597.84	1598.04	1598.24	Nuevo Méjico
Q75	BFLD-Q75-10XX-XX	1598.27	1598.47	1598.67	Nuevo Méjico
L75	BFLD-L75-10XX-XX	1598.69	1598.89	1599.09	Nuevo Méjico
Q74	BFLD-Q74-10XX-XX	1599.12	1599.32	1599.52	Nuevo Méjico
L74	BFLD-L74-10XX-XX	1599.55	1599.75	1599.95	Nuevo Méjico
Q73	BFLD-Q73-10XX-XX	1599.97	1600.17	1600.37	Nuevo Méjico
L73	BFLD-L73-10XX-XX	1600.40	1600.60	1600.80	Nuevo Méjico
Q72	BFLD-Q72-10XX-XX	1600.83	1601.03	1601.23	Nuevo Méjico
L72	BFLD-L72-10XX-XX	1601.26	1601.46	1601.66	Nuevo Méjico
Q71	BFLD-Q71-10XX-XX	1601.68	1601.88	1602.08	Nuevo Méjico
L71	BFLD-L71-10XX-XX	1602.11	1602.31	1602.51	Nuevo Méjico
Q70	BFLD-Q70-10XX-XX	1602.54	1602.74	1602.94	Nuevo Méjico
L70	BFLD-L70-10XX-XX	1602.97	1603.17	1603.37	Nuevo Méjico
Q69	BFLD-Q69-10XX-XX	1603.40	1603.60	1603.80	Nuevo Méjico
L69	BFLD-L69-10XX-XX	1603.83	1604.03	1604.23	Nuevo Méjico
Q68	BFLD-Q68-10XX-XX	1604.26	1604.46	1604.66	Nuevo Méjico
L68	BFLD-L68-10XX-XX	1604.68	1604.88	1605.08	Nuevo Méjico
P67	BFLD-Q67-10XX-XX	1605.11	1605.31	1605.51	Nuevo Méjico
L67	BFLD-L67-10XX-XX	1605.54	1605.74	1605.94	Nuevo Méjico
P66	BFLD-Q66-10XX-XX	1605.97	1606.17	1606.37	Nuevo Méjico
L66	BFLD-L66-10XX-XX	1606.40	1606.60	1606.80	Nuevo Méjico
Q65	BFLD-Q65-10XX-XX	1606.84	1607.04	1607.24	Nuevo Méjico
L65	BFLD-L65-10XX-XX	1607.27	1607.47	1607.67	Nuevo Méjico
P64	BFLD-Q64-10XX-XX	1607.70	1607.90	1608.10	Nuevo Méjico
L64	BFLD-L64-10XX-XX	1608.13	1608.33	1608.53	Nuevo Méjico
P63	BFLD-Q63-10XX-XX	1608.56	1608.76	1608.96	Nuevo Méjico
L63	BFLD-L63-10XX-XX	1608.99	1609.19	1609.39	Nuevo Méjico
Q62	BFLD-Q62-10XX-XX	1609.42	1609.62	1609.82	Nuevo Méjico
L62	BFLD-L62-10XX-XX	1609.86	1610.06	1610.26	Nuevo Méjico
P61	BFLD-Q61-10XX-XX	1610.29	1610.49	1610.69	Nuevo Méjico
L61	BFLD-L61-10XX-XX	1610.72	1610.92	1611.12	Nuevo Méjico

Definición de paquete y PIN

Tipo de paquete: Paquete de mariposa hermético de 14 pines

Componentes integrados: aislador óptico, refrigerador termoeléctrico (TEC), termistor, fotodiodo de monitor

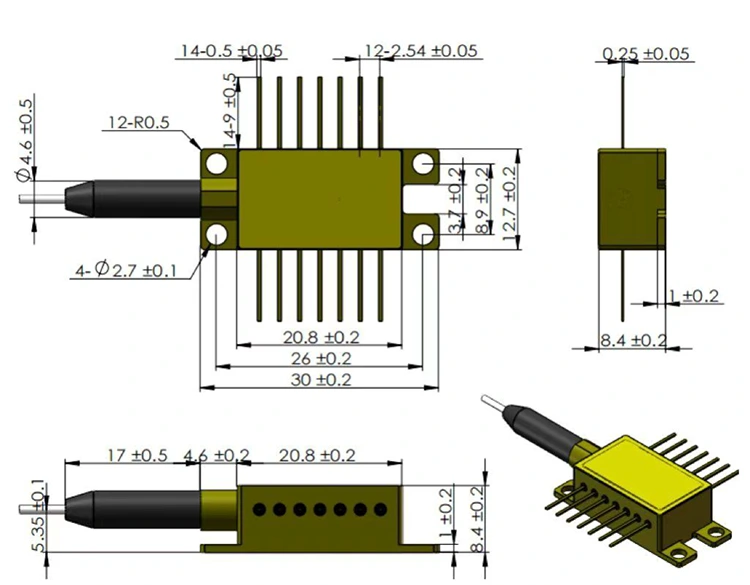

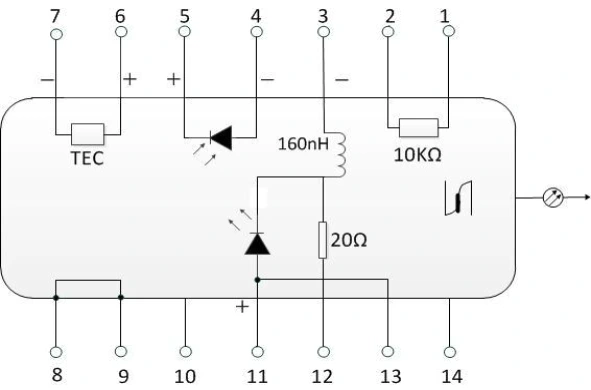

Distribución de pines tipo 1

Alfiler	Descripción	Alfiler	Descripción
1	termistor	14	NC (sin conexión)
2	termistor	13	Ánodo láser (+)
3	Polarización de CC del láser (cátodo) (-)	12	Cátodo de RF láser (-)
4	Ánodo del monitor PD (-)	11	Ánodo láser (+)
5	Cátodo del monitor PD (+)	10	NC (sin conexión)
6	TEC (+)	9	Caso de tierra
7	TEC (-)	8	Caso de tierra

Distribución de pines tipo 2

Alfiler	Descripción	Alfiler	Descripción
1	TEC (+)	14	TEC (-)
2	termistor	13	Caso de tierra
3	Ánodo del monitor PD (-)	12	NC (sin conexión)
4	Cátodo del monitor PD (+)	11	Cátodo láser (-)
5	termistor	10	Ánodo láser (+)
6	NC (sin conexión)	9	NC (sin conexión)
7	NC (sin conexión)	8	NC (sin conexión)

Información para realizar pedidos: diodo láser DWDM DFB de banda C+L de 10 mW

Nomenclatura del modelo

BFLD - XXXX - XX - XX - XX (-X)

Ejemplo: BFLD-C34-10SM-FA

Campo	Código	Descripción
Tipo de láser	BFLD	Diodo láser ButterflyDFB
Longitud de onda	Cxx/Hxx/Lxx/Qxx	C63-C01oH62-H01 o L00-L61 o Q00-Q61
Potencia de salida	10	10mW
Tipo de fibra	SM/PM	SM = Monomodo (SMF-28e); PM = Mantenedor de polarización (PM1550)
Tipo de conector	FA/SA	FA = FC/APC; SA = SC/APC; Otros conectores disponibles
Configuración de pines	NULO / 2	NULL = Tipo 1 (predeterminado); 2 = bomba tipo 2

Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre las configuraciones de pines Tipo 1 y Tipo 2?

R: El tipo 1 sigue la configuración estándar de pasador de mariposa de telecomunicaciones, comúnmente utilizada para transmisores DWDM y aplicaciones de comunicación óptica de alta velocidad. Proporciona conexiones dedicadas para señales de polarización láser, modulación de RF, TEC, termistor y fotodiodo de monitor para garantizar la compatibilidad con circuitos de controlador láser de telecomunicaciones.

El tipo 2 está optimizado para aplicaciones de láser de bomba, con una interfaz eléctrica simplificada y una disposición TEC diferente para el funcionamiento de la bomba de alta potencia y la gestión térmica.

Ambas configuraciones utilizan el mismo paquete mecánico de mariposa de 14 pines, pero sus asignaciones de pines eléctricos son diferentes. Son mecánicamente compatibles pero requieren diferentes diseños de PCB y diseños de controladores.

P: ¿Por qué es importante un aislador óptico incorporado para aplicaciones de detección y DWDM?

R: En los sistemas de transmisión DWDM y de detección de fibra, los reflejos ópticos de los conectores, las interfaces de fibra y los componentes ópticos pueden volver a acoplarse en la cavidad del láser. Esta retroalimentación óptica puede provocar inestabilidad de modo, fluctuación de longitud de onda, aumento de ruido y degradación del rendimiento del sistema.

Un aislador óptico incorporado con aislamiento ≥30 dB suprime estos reflejos, mejorando la estabilidad de la longitud de onda, reduciendo el ruido inducido por retroalimentación y garantizando un funcionamiento confiable en aplicaciones como detección coherente, detección de fibra y transmisión óptica de bajo ruido.

P: ¿Puedo obtener una longitud de onda personalizada fuera de la lista de bandas C+L estándar?

R: Sí. Admitimos longitudes de onda personalizadas según los requisitos de aplicaciones específicas. Para los productos láser DWDM, hay longitudes de onda personalizadas disponibles dentro de nuestro rango de longitud de onda calificado (por ejemplo, 1527–1611 nm, según la disponibilidad del chip).

También se pueden considerar para aplicaciones específicas otras bandas de longitud de onda, incluidas la banda O (1260–1360 nm) y la banda S (1460–1530 nm).

La viabilidad de una longitud de onda personalizada depende de la disponibilidad del chip láser, el diseño de la rejilla y el cronograma de producción. Comuníquese con nosotros con su longitud de onda objetivo y los detalles de la aplicación para su evaluación.

Productos relacionados

· Láser analógico de mariposa DWDM de 14 pines para CATV -ITU-T Grid CH18-64 1526,44~1563,05 nm, transmisión RF sobre fibra de alta linealidad

· Láser acoplado de fibra LAN-WDM de 10 mW: 1266,5 ~ 1345,5 nm opcional, diseñado para transceptores ópticos de 400G/800G

· Fuente láser DFB CWDM de 1270-1650 nm: para comunicación óptica y detección distribuida de fibra óptica

· Láser acoplado de fibra de 1550 nm y 1 W: fuente de alta potencia para siembra de láser de fibra, amplificación óptica y fotónica industrial

· Láser de ancho de línea estrecho DFB 100 KHz BTF de 1550 nm: fuente de ruido de fase baja para comunicación coherente, LiDAR y detección de precisión

Ficha técnica: diodo láser DWDM DFB de banda C+L de 10 mW

Ficha de datos

Marque esta página para consultarla fácilmente en el futuro.

Etiquetas calientes: China Diodo láser DWDM DFB de banda C L de 10 mW Fabricante, proveedor, fábrica

Categoría relacionada

Enviar Consulta

Datos de contacto



DIRECCIÓN

Habitación 901, Edificio A, Rongchao New Era Plaza, No. 3 Lanqing 1st Road, Comunidad Luhu, Subdistrito Guanhu, Distrito Longhua, Shenzhen, 518110, China


Teléfono

+86-13322933691


Correo electrónico

sales06@boxoptronics.com

¿Busca precios competitivos en pedidos al por mayor? Envíe una consulta a Box Optronics para láseres DFB, SLED y dispositivos de fibra PM de alto rendimiento. Obtenga una cotización de precio profesional dentro de las 24 horas.
