Láser acoplado de fibra de 1550 nm y 1 W

Tabla de contenido

1. Introducción del láser acoplado de fibra de 1550 nm y 1 W

2. Especificaciones del producto

3. Características

4. Aplicaciones

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. Guía de operación

10. Notas de operación y mantenimiento

11. Garantía de Calidad y Servicio Postventa

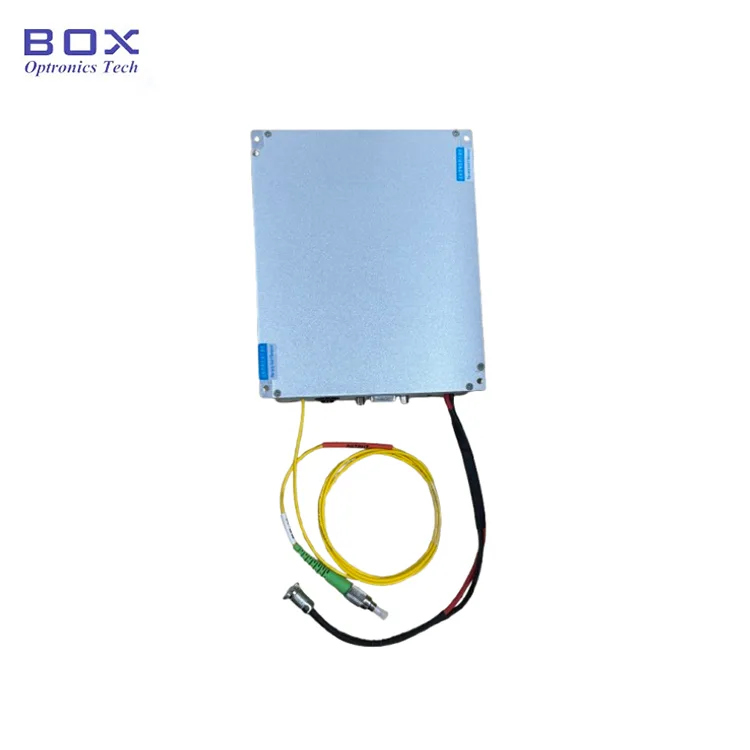

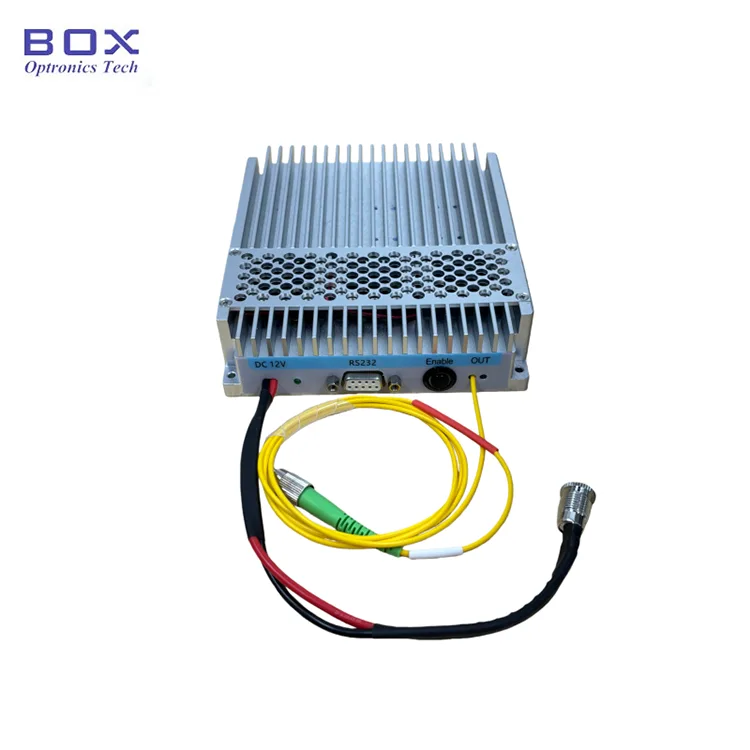

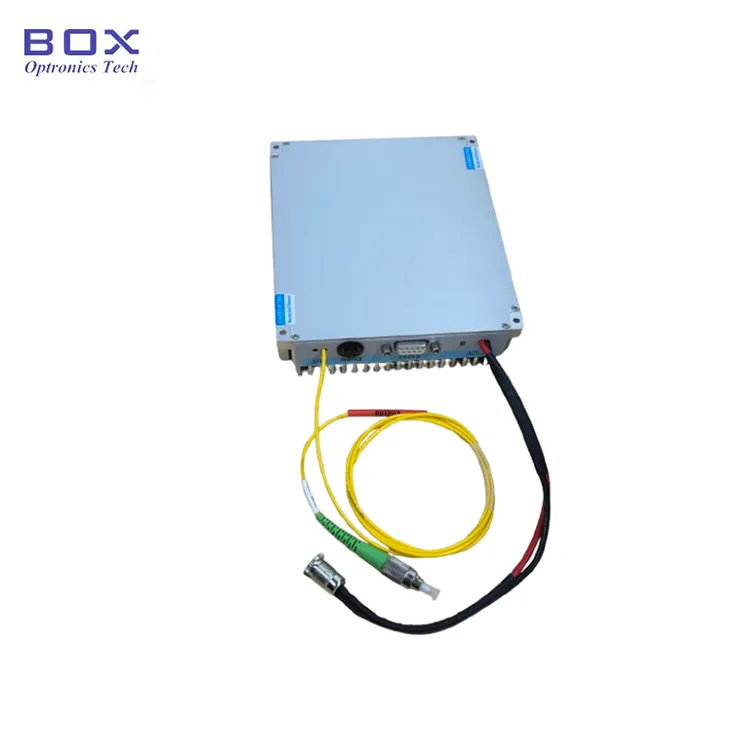

Introducción del producto: láser acoplado de fibra de 1550 nm y 1 W

El láser acoplado de fibra de 1550 nm y 1 W utiliza un láser semilla DFB combinado con un módulo óptico de ganancia de alta potencia para lograr una salida láser de alta potencia y longitud de onda única. Presenta una alta precisión de longitud de onda y una alta relación de supresión de modo lateral. Las opciones incluyen fibra monomodo o que mantiene la polarización; la unidad ofrece alta potencia de salida con corriente ajustable, emisión de luz inmediata al encenderse y operación fácil de usar, lo que la hace ideal para uso en laboratorio por parte de investigadores.

Especificaciones del producto: Láser acoplado de fibra de 1550 nm y 1 W

Características del producto: Láser acoplado de fibra de 1550 nm y 1 W

● Arquitectura de etapa de ganancia de alta potencia y semilla DFB que equilibra el ancho de línea y la potencia;

● Estabilidad de potencia excepcional para un funcionamiento continuo de larga duración;

● Opciones de fibra SM y PM para una integración flexible del sistema;

● Paquetes de módulos y de mesa de trabajo para integración de laboratorio y OEM;

● Ajuste de potencia continuo del 10 % al 100 %.

Aplicaciones del producto: láser acoplado de fibra de 1550 nm y 1 W

● Pruebas e investigaciones coherentes sobre comunicaciones ópticas;

● Óptica no lineal y generación supercontinua;

● fuente de luz del transmisor LiDAR;

● Bombeo de amplificador de fibra y caracterización de ganancia.

Detalles del producto: láser acoplado de fibra de 1550 nm y 1 W

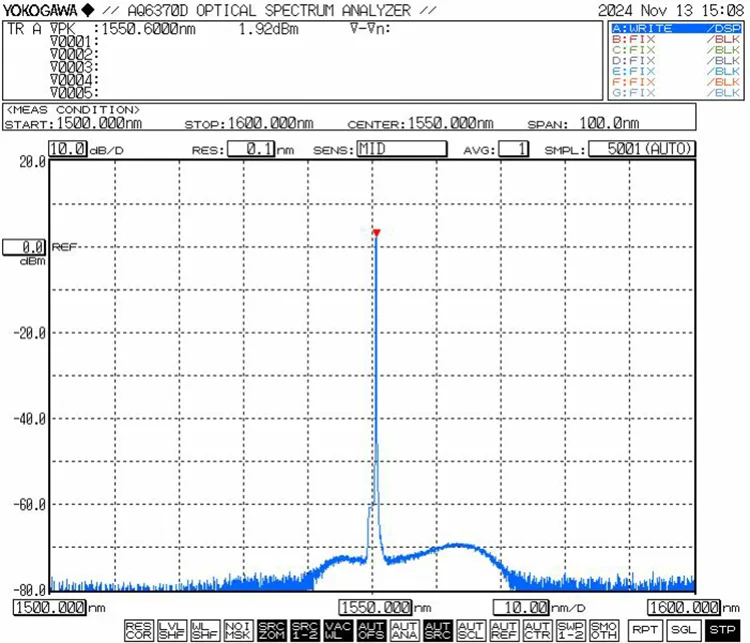

● Curva característica típica: λ= 1550 nm, ancho de línea ≤3MHz, Pavg= 20W

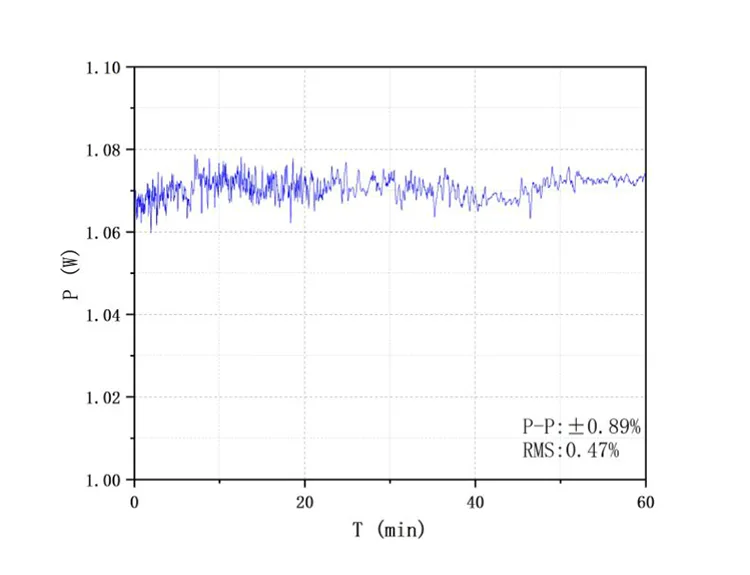

● Potencia del láser y estabilidad de potencia (Prueba de estabilidad de potencia a 1 W)

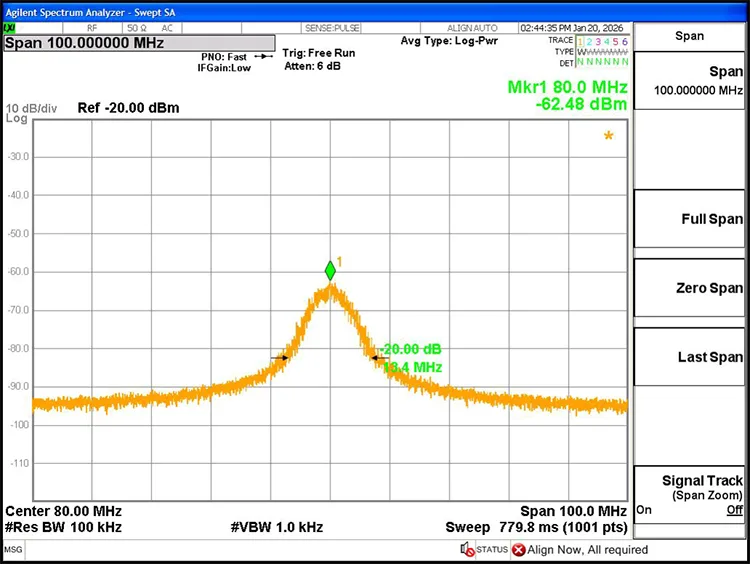

● Ancho de línea láser a 3 dB: 0,67 MHz

Información para pedidos: láser acoplado de fibra de 1550 nm y 1 W

por ejemplo: HFL-1550-30-PM-M31

(Información de pedido: láser acoplado de fibra de 1550 nm y 1 W, potencia de salida de 1 W (30 dBm), fibra PM1550, paquete de módulo).

Hoja de datos y hoja de pruebas: láser acoplado de fibra de 1550 nm y 1 W

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago-Láser acoplado de fibra de 1550 nm y 1 W

● Términos de cotización

(1) EXW

(2) PAD

(3) Otro

● Condiciones de pago

PayPal y T/T están disponibles.

Pasos de operación: láser acoplado de fibra de 1550 nm y 1 W

Paso 1. Desembalaje: Antes del montaje, compruebe si todos los accesorios están completos.

● Accesorios estándar

Paso 2. Fuente de alimentación: el puerto de alimentación utiliza una interfaz estándar DC5,5 × 2,1 mm. Utilice únicamente el adaptador de corriente original compatible (DC5V o DC12V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. Un cable de alimentación con conector en forma de U para conectar a una fuente de alimentación conmutada está disponible previa solicitud en el momento de la compra.

Paso 3. Conexión de la fibra de salida: retire la tapa antipolvo del conector de fibra, inspeccione la cara del extremo en busca de contaminación o daños y asegúrese de que esté limpia antes de conectar a otros dispositivos de fibra o equipos de prueba. Para modelos de alta potencia, se recomienda el empalme por fusión.

Paso 4. Conéctese a la computadora host: use el cable de datos serie USB-RS232 incluido para conectar el módulo a la computadora. Instale el controlador serie dedicado (proporcionado por Box Optronics) para habilitar la comunicación. Sin el controlador, el software host no puede conectarse al módulo.

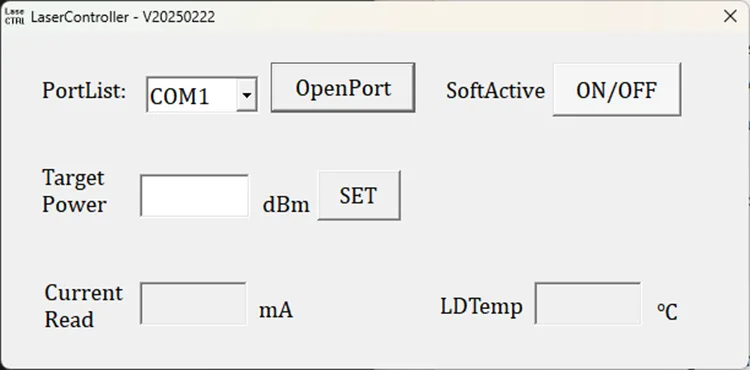

Paso 5. Software de control: El software host permite ajustar la potencia de salida y controlar la salida del láser mediante el botón "SoftActive" (consulte el diagrama de interfaz a continuación). El software muestra el estado de monitoreo de temperatura, potencia de salida y corriente de la bomba configurada.

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Notas de funcionamiento y mantenimiento: láser acoplado de fibra de 1550 nm y 1 W

● Evite enchufar y desenchufar conectores de fibra con frecuencia para evitar la acumulación de polvo y daños en los extremos.

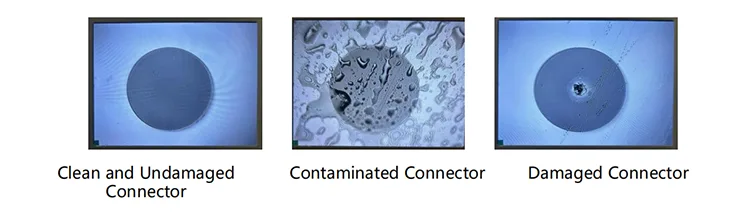

● Limpie los conectores de fibra con un paño sin pelusa e inspecciónelos con un detector de extremos de fibra antes de realizar la conexión. Conecte/desconecte siempre las fibras sin alimentación para evitar quemaduras en los extremos. Tape los conectores no utilizados con tapas antipolvo.

● Tome precauciones contra la humedad, el polvo y la corrosión; almacenar en un lugar seco.

● Cuando lo utilice a largo plazo, colóquelo sobre un disipador de calor.

Garantía de calidad y servicio posventa: láser acoplado de fibra de 1550 nm y 1 W

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
