Fotodiodo PIN InGaAs de área activa de 1 mm

Descripción general del producto: fotodiodo PIN InGaAs de área activa de 1 mm

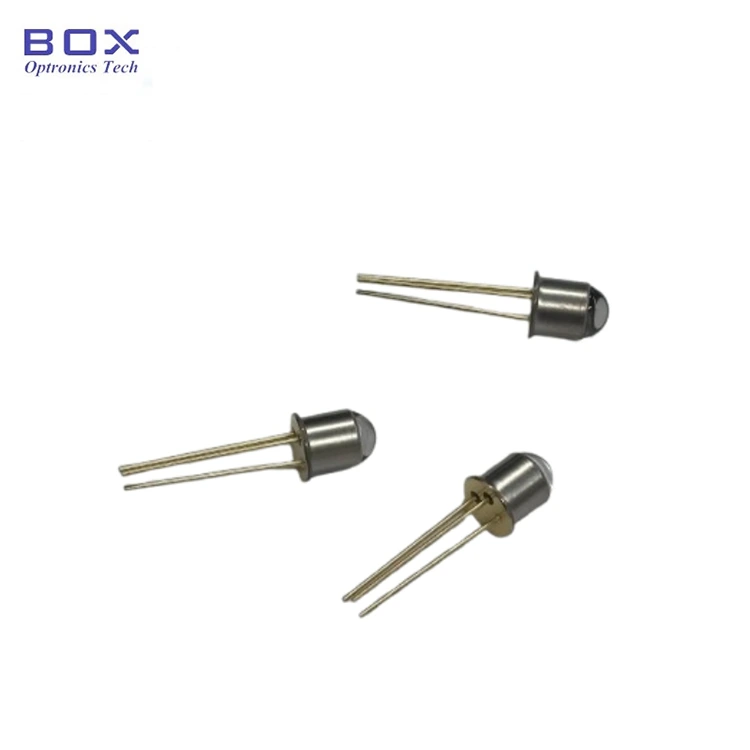

El fotodiodo PIN de InGaAs de área activa de 1 mm (modelos: BPD-1STO46B-BL y BPD-1STO46B-FW) de Box Optronics es un fotodetector PIN de InGaAs compacto y de alta sensibilidad diseñado para la detección óptica del infrarrojo cercano en el rango de longitud de onda de 900 nm a 1650 nm. Con un área activa de 1 mm de diámetro, proporciona una combinación equilibrada de capacidad de recolección de luz, tolerancia de acoplamiento y rendimiento de detección para aplicaciones de medición de potencia óptica, instrumentación de fibra óptica y monitoreo óptico.

Hay dos configuraciones de paquete TO46 disponibles: el BPD-1STO46B-BL con una ventana de lente esférica para una eficiencia de acoplamiento mejorada con señales ópticas enfocadas o acopladas a fibra, y el BPD-1STO46B-FW con una ventana plana para detección óptica en espacio libre y aplicaciones que requieren una interfaz óptica plana. Ambas versiones cuentan con empaque metálico hermético TO46 para un funcionamiento confiable a largo plazo.

Características clave: fotodiodo PIN InGaAs de área activa de 1 mm

· 1 mm de diámetro del área activa

· Amplio rango de respuesta espectral: 900 nm-1650 nm

· Alta capacidad de respuesta: 0,9 A/W típico a 1310 nm, 0,95 A/W a 1550 nm

· Baja corriente oscura y baja capacitancia de unión

· Paquete metálico hermético compacto TO46

· Dos opciones de ventana: lente esférica (BL) para mejorar la eficiencia del acoplamiento, ventana plana (FW) para detección de espacio libre

Aplicaciones típicas: fotodiodo PIN InGaAs de área activa de 1 mm

· Medidores de potencia óptica y sistemas de monitoreo de potencia óptica.

· Equipos de prueba y medición de fibra óptica

· Monitoreo de potencia del amplificador óptico y EDFA

· Espectroscopia NIR y sistemas de detección óptica.

· Aplicaciones de detección óptica de espacio libre

· Caracterización y calibración de componentes ópticos.

· Instrumentación fotónica e integración OEM

Especificaciones del producto -Fotodiodo PIN InGaAs de área activa de 1 mm

Clasificaciones máximas absolutas (TC = 25°C)

Características electroópticas (TC = 25°C)

Definición de paquete y pin -Fotodiodo PIN InGaAs de área activa de 1 mm

Tipo de paquete: Paquete de metal hermético TO46

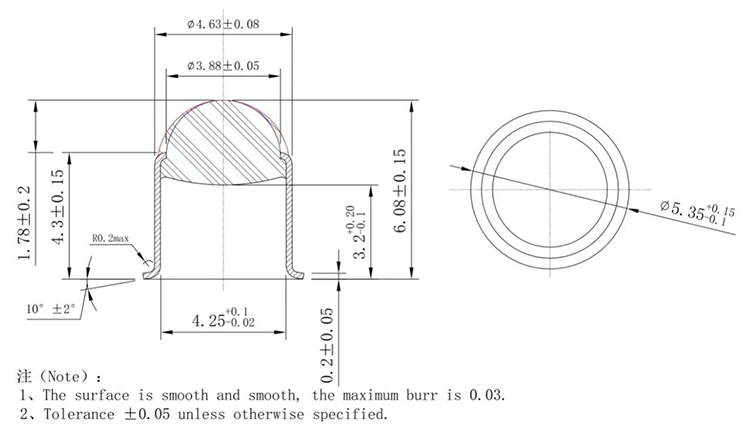

Lente esférica:

Ventana plana:

Información para pedidos - Fotodiodo PIN InGaAs de área activa de 1 mm

Nomenclatura del modelo

TLP - X X A XX - X - X

Ejemplo: BPD-1STO46B-FW

Ficha técnica -Fotodiodo PIN InGaAs de área activa de 1 mm

BPD-1STO46B-BL

BPD-1STO46B-FW

Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre las versiones BL (lente esférica) y FW (ventana plana)?

R: El BPD-1STO46B-BL cuenta con una ventana de lente esférica que mejora la eficiencia del acoplamiento óptico al enfocar la luz incidente en el área activa de 1 mm. Es adecuado para señales ópticas acopladas por fibra, haces enfocados y aplicaciones que requieren una mayor tolerancia de acoplamiento, como medición de potencia óptica y equipos de prueba de fibra óptica.

El BPD-1STO46B-FW cuenta con una ventana óptica plana sin óptica de enfoque, lo que proporciona una interfaz óptica directa para aplicaciones de detección y medición óptica en espacio libre donde es importante mantener el perfil del haz original.

Ambas versiones utilizan el mismo chip de fotodiodo PIN de InGaAs y el mismo paquete hermético TO46, mientras que la configuración de la ventana óptica se puede seleccionar según el método de acoplamiento y los requisitos de la aplicación.

P: ¿Qué rango de longitud de onda puede detectar este fotodiodo InGaAs de 1 mm?

R: Este fotodiodo PIN de InGaAs proporciona un amplio rango de respuesta espectral del infrarrojo cercano de 900 nm a 1650 nm, cubriendo longitudes de onda ópticas comúnmente utilizadas, incluidas las bandas de comunicación de 1310 nm y 1550 nm. La capacidad de respuesta se especifica en 1310 nm (0,9 A/W típico) y 1550 nm (0,95 A/W típico). Es adecuado para aplicaciones de medición de potencia óptica, monitoreo láser, detección óptica y instrumentación que requieren una detección NIR confiable.

P: ¿Cuál es la cantidad mínima de pedido (MOQ)?

R: La cantidad mínima de pedido para el fotodiodo PIN InGaAs TO46 de 1 mm es de 1 unidad. Admitimos cantidades de pedidos flexibles, desde unidades individuales para I+D y creación de prototipos hasta volúmenes más grandes para la producción de instrumentos y programas OEM.

P: ¿Puedo obtener una versión de fibra trenzada de este fotodiodo PIN InGaAs de área activa de 1 mm?

R: Sí. Box Optronics también proporciona módulos de fotodiodos InGaAs trenzados de fibra con opciones de conector para conexión directa de fibra. Estos módulos integran el chip de fotodiodo InGaAs con acoplamiento de fibra en un paquete compacto, adecuado para la integración OEM en instrumentos ópticos y sistemas de fibra óptica.
