Detector de fotodiodo PIN InGaAs trenzado coaxial

Descripción general del producto: detector de fotodiodo PIN de InGaAs coaxial con conexión flexible

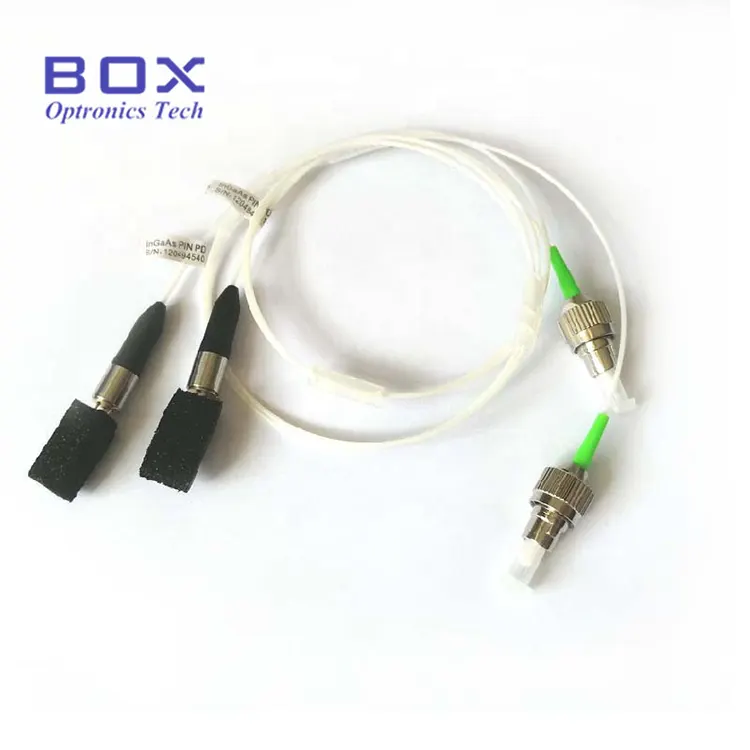

El detector de fotodiodo PIN Coaxial Pigtailed InGaAs es un detector óptico con un rango de respuesta espectral de 1100-1650 nm. Proporciona alta capacidad de respuesta en longitudes de onda comúnmente utilizadas de 1310 nm y 1550 nm y está diseñado para aplicaciones de comunicación de fibra óptica, CATV, detección y prueba y medición. El BPD-70P10B-FA cuenta con un área activa de 70 um y un cable flexible de fibra de 1 metro con un conector FC/APC, y está disponible en stock. Otras configuraciones de área activa, paquete, fibra, conector y distribución de pines se personalizan para la integración OEM.

Características clave: detector de fotodiodo PIN de InGaAs coaxial con conexión flexible

· Amplio rango de respuesta espectral: 1100 nm a 1650 nm

· Alta capacidad de respuesta, baja corriente oscura y baja capacitancia de unión

· Amplio ancho de banda: 2,5 GHz

· Tiempo de subida/caída rápido: 0,3 ns

· Salida de fibra trenzada con FC/APC u otro conector (opción de receptáculo también disponible)

Aplicaciones típicas: detector de fotodiodo PIN de InGaAs coaxial con conexión flexible

· Receptores ópticos analógicos para transmisión de vídeo por CATV y fibra óptica

· Sistemas de detección de RF sobre fibra de banda ancha

· Instrumentación de medición y prueba óptica, incluida la detección de señales OTDR

· Detección distribuida de fibra óptica, como la detección acústica distribuida (DAS)

· Monitoreo de potencia óptica en sistemas EDFA, DWDM y láser

· Investigación en laboratorio de fotónica e integración de sistemas OEM

Especificaciones del producto - Detector de fotodiodo PIN InGaAs coaxial con conexión flexible

Clasificaciones máximas absolutas (TC = 25°C)

Características Óptico-Eléctricas (TC = 25°C)

Definición de paquete y pin: detector de fotodiodo PIN de InGaAs con conexión coaxial

Información para realizar pedidos: detector de fotodiodo PIN de InGaAs con conexión coaxial

Nomenclatura del modelo

TLP - XX X XX X - XX -   ( X   )

Ejemplo: BPD-70P10B-FA (área activa de 70 m, tipo Pigtail, fibra de 1,0 m, distribución de pines tipo B, conector FC/APC)

Nota: La longitud del cable flexible y el formato de tarjeta fija se pueden personalizar. La estructura del producto, el tamaño, los parámetros ópticos y los requisitos de tecnología de proceso se pueden diseñar de acuerdo con los requisitos del cliente.

Hoja de datos - Detector de fotodiodo PIN de InGaAs coaxial con conexión flexible

Ficha de datos

Preguntas frecuentes (FAQ)

P: ¿Cuál es la diferencia entre el detector de fotodiodos coaxiales y los fotodiodos TO-can InGaAs?

R: Las principales diferencias son el diseño del paquete y la integración del sistema. El detector coaxial con cable flexible integra el fotodiodo PIN de InGaAs en un paquete coaxial hermético con un cable flexible de fibra, proporcionando una conexión de fibra directa y rendimiento de alta frecuencia para aplicaciones como receptores CATV y equipos de prueba ópticos. Los fotodiodos TO5/TO46 utilizan paquetes de latas de metal con ventanas ópticas y requieren acoplamiento óptico externo, lo que los hace más adecuados para la detección de espacio libre y la medición de potencia óptica.

P: ¿Cuál es la diferencia entre las opciones de paquete con conector flexible y receptáculo?

R: La versión con cable flexible tiene una fibra conectada permanentemente para una conexión óptica directa, mientras que la versión con receptáculo proporciona una interfaz de fibra desmontable para una conexión y reemplazo convenientes. La elección depende principalmente de los requisitos de integración del sistema: los paquetes con cable flexible son adecuados para instalaciones OEM fijas, mientras que los paquetes con receptáculo son convenientes para equipos de prueba y laboratorio.

P: ¿Cómo debo elegir el área activa del fotodiodo PIN de InGaAs?

R: El diámetro del área activa debe elegirse según el tamaño del haz óptico, el esquema de acoplamiento y el ancho de banda de detección del objetivo. Los diámetros de área activa más pequeños producen una capacitancia de unión más baja y una respuesta de mayor velocidad, mientras que los chips de área más grande ofrecen una mayor eficiencia de recolección óptica y una tolerancia de alineación relajada. Para sistemas acoplados por fibra, las opciones de tamaño mediano, como 70 um, pueden lograr un buen equilibrio entre ancho de banda y latitud de alineación.

Productos relacionados

· Fotodiodo PIN InGaAs de área activa de 1 mm

· Fotodiodo PIN InGaAs de 5 mm TO5

· Fotodiodo de Silicio TO46

· Amplificador amplificador de fibra dopado con erbio de banda C

Notas de operación y manejo

· Siga los procedimientos adecuados de protección ESD al manipular el fotodiodo, ya que los fotodiodos PIN de InGaAs son dispositivos sensibles a ESD.

· Evite tocar el extremo de la fibra o el conector óptico con los dedos desnudos.

· No exceda las calificaciones máximas absolutas especificadas en la hoja de datos.

· Evite flexiones excesivas o tensiones mecánicas en el cable flexible de fibra.
