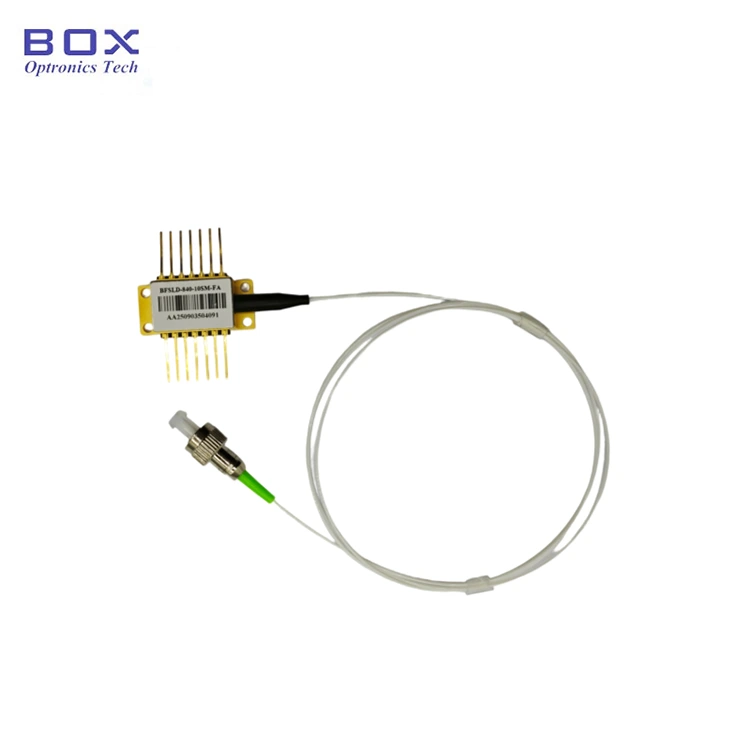

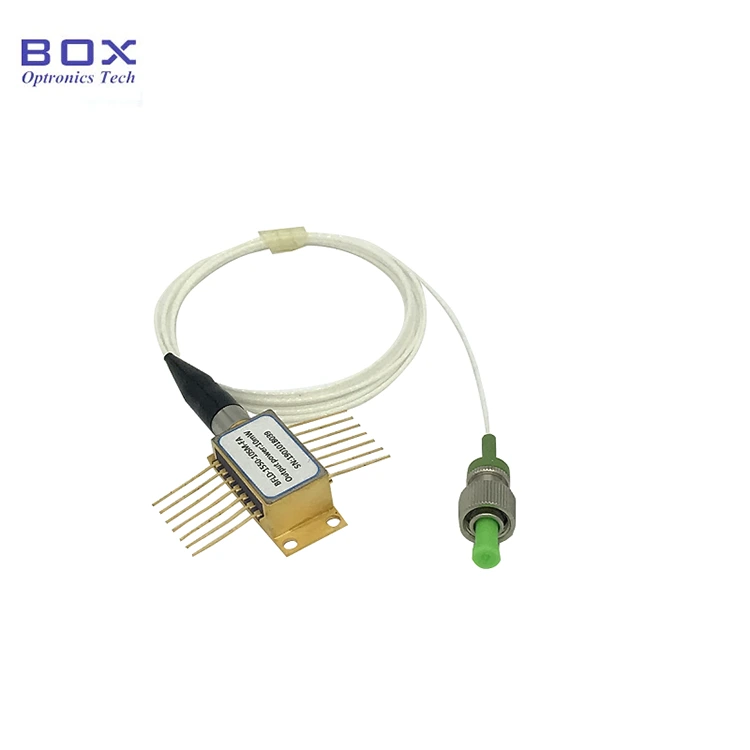

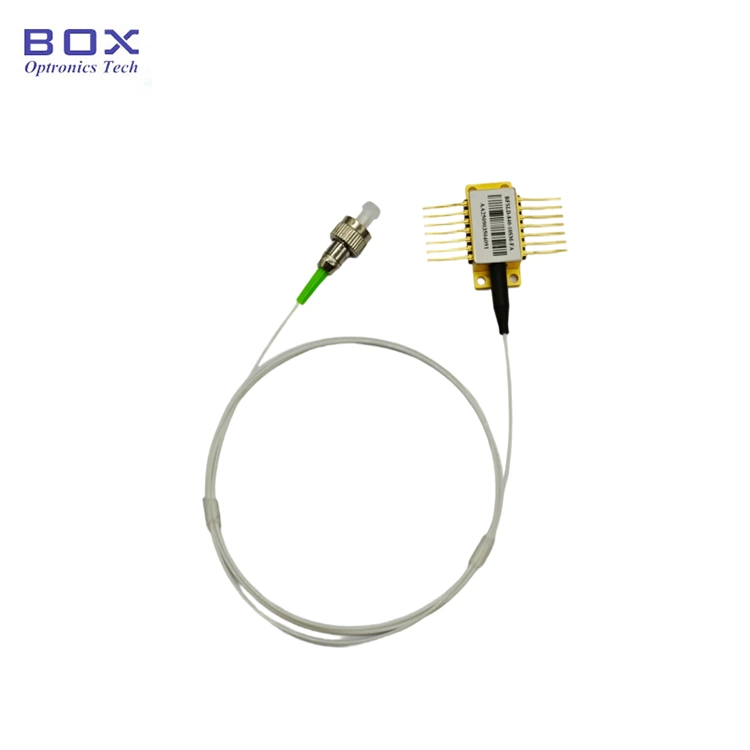

Diodo láser de mariposa FP de 520 nm

Tabla de contenido

1. Introducción de los 520 nm Diodo láser mariposa FP

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

Este es un diodo láser mariposa FP de 520 nm con un Paquete mariposa de 14 pines. Es un diodo láser Fabry-Perot. Cuenta con hasta 30mW potencia de salida y TEC y termistor integrados. El tipo de fibra puede ser SM-460HP o Fibra PM-S460-HP. Adecuado para instrumentos ópticos. Si los pines requieren Soldadura, la temperatura de soldadura no debe exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos.

Producto Especificaciones

Características del producto

● SM-460HP o fibra PM-S460-HP;

● Encendido de salida a 30 mW;

● 14 pines Paquete BTF con TEC y Monitor PD;

● Diodo láser acoplado a fibra de luz verde visible.

Aplicaciones de productos

● Instrumentos ópticos;

● Transmisión de fibra óptica sistema;

● Indicación láser.

Detalles del producto

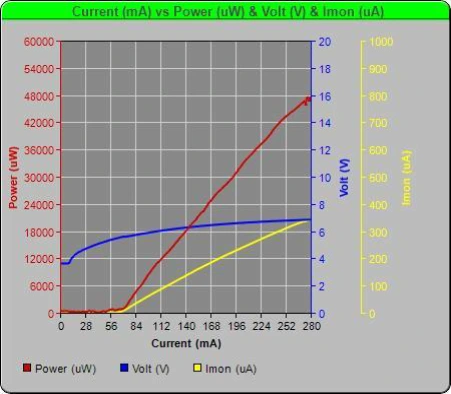

● Espectro típico: PIV

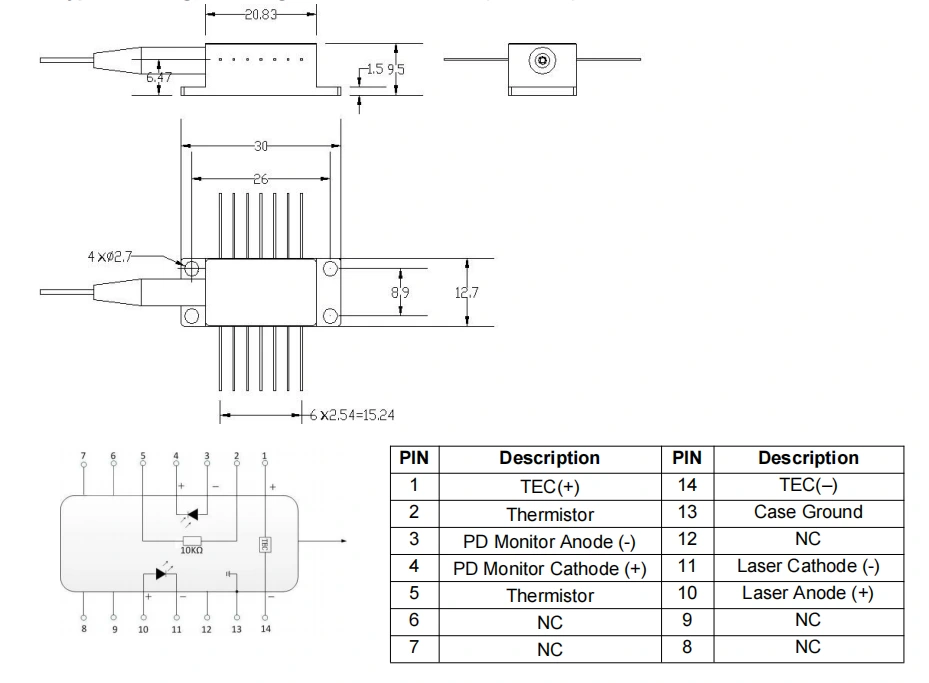

● Dibujo del paquete y definición PIN-OUT (Unidad: mm) - Mariposa FP de 520 nm Diodo láser

● Ejemplo de embalaje

*Dispositivo independiente; sin controlador incorporado (paquete de módulo con un controlador El circuito es opcional).

Realizar pedidos información

por ejemplo: BFLD-F520-30SM-FA

(Información de pedido: Diodo láser de mariposa FP de 520 nm, mariposa de 14 pines paquete, potencia de salida de 30 mW, con fibra SM de 460 HP, conector FC/APC)

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Durante el proceso de encendido, nunca aplique una corriente alta directamente, ya que esto corre el riesgo de dañar el chip. En su lugar, encienda el dispositivo al nivel actual cerca del umbral del chip, y luego aumentar gradualmente la corriente en pequeños incrementa hasta alcanzar el nivel deseado.

● Antes de encender todos los componentes, primero active el enfriador y luego proceda con pasos de encendido incrementales para evitar el sobrecalentamiento del chip y sobrecarga.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.

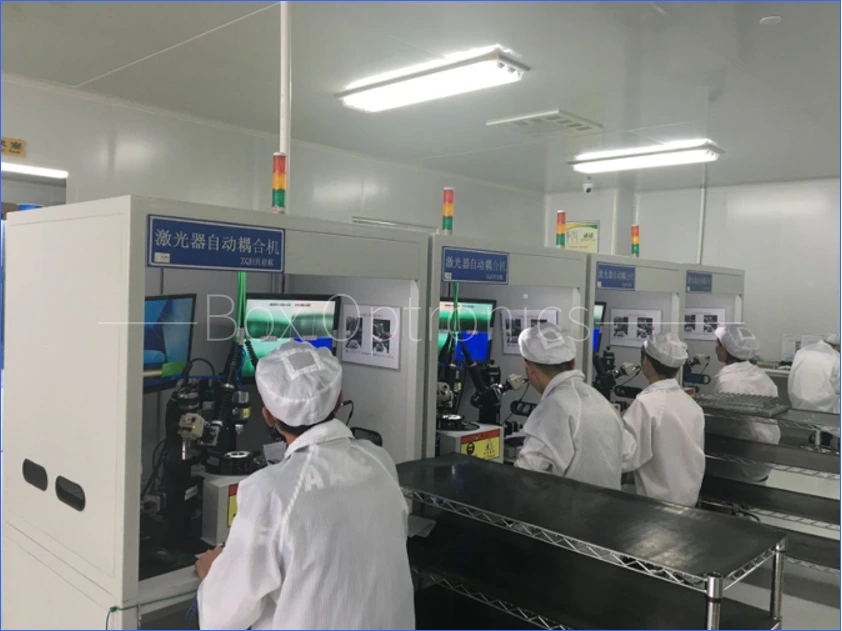

Producción real linea
