Diodo láser de mariposa FP de 850 nm

Tabla de contenido

1. Introducción de los 850 nm Diodo láser mariposa FP

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

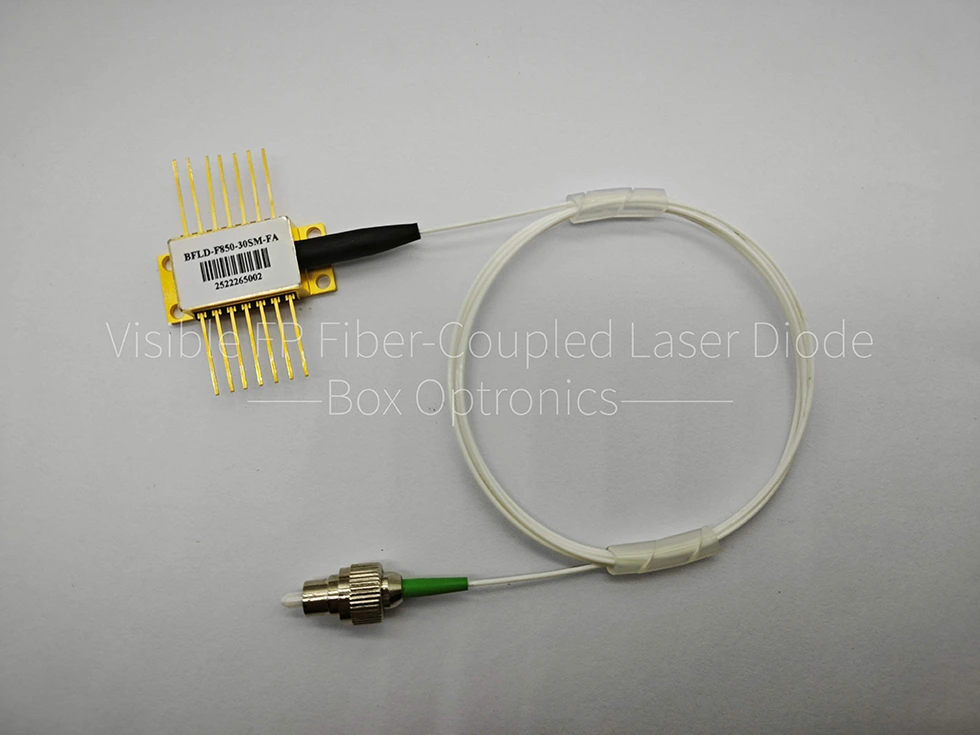

El diodo láser mariposa FP de 850 nm tiene una potencia de salida de hasta 30 mW, buena calidad del haz para un acoplamiento eficiente con fibras ópticas y otros componentes ópticos, e integra un refrigerador termoeléctrico (TEC), monitoreo de PD y un termistor. Es adecuado para campos como el de corto alcance. comunicación óptica y detección de fibra.

Producto Especificaciones

Características del producto

● Fibra SM Hi780 coleta;

● Alto potencia de salida de hasta 30 mW;

● 14 pines Paquete BTF con TEC, termistor y monitorear la EP.

Aplicaciones del producto: mariposa FP de 850 nm Diodo láser

● Óptica de corta distancia Comunicación;

● Fuentes de luz de laboratorio y prueba óptica;

● Imágenes biológicas;

● Sensores de fibra óptica.

Detalles del producto

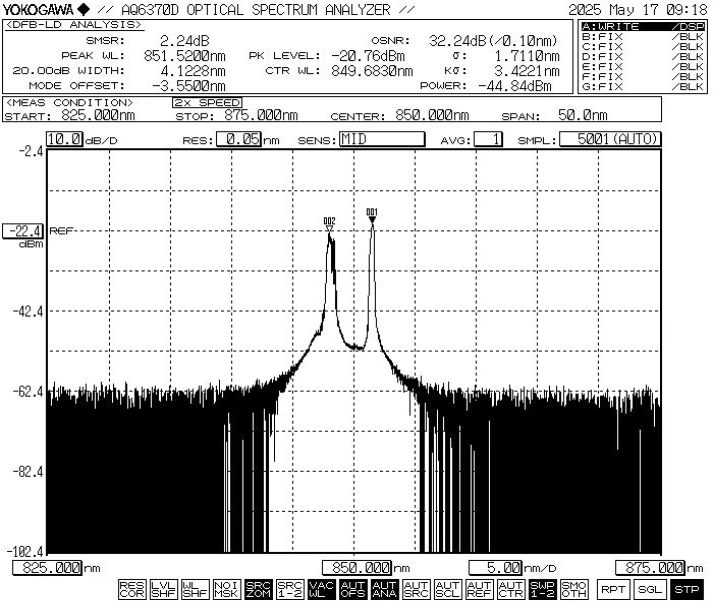

● Espectro típico: 850 nm, tolerancia WL +/-10 nm.

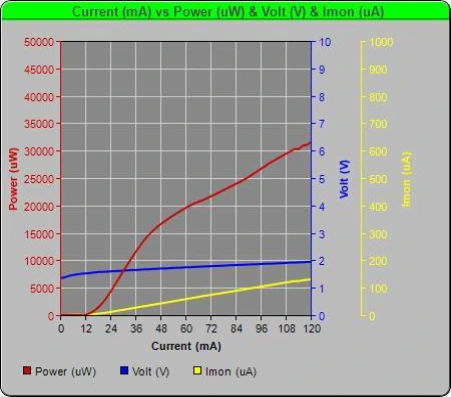

● Diodo láser mariposa FP PIV-850nm 30 mW

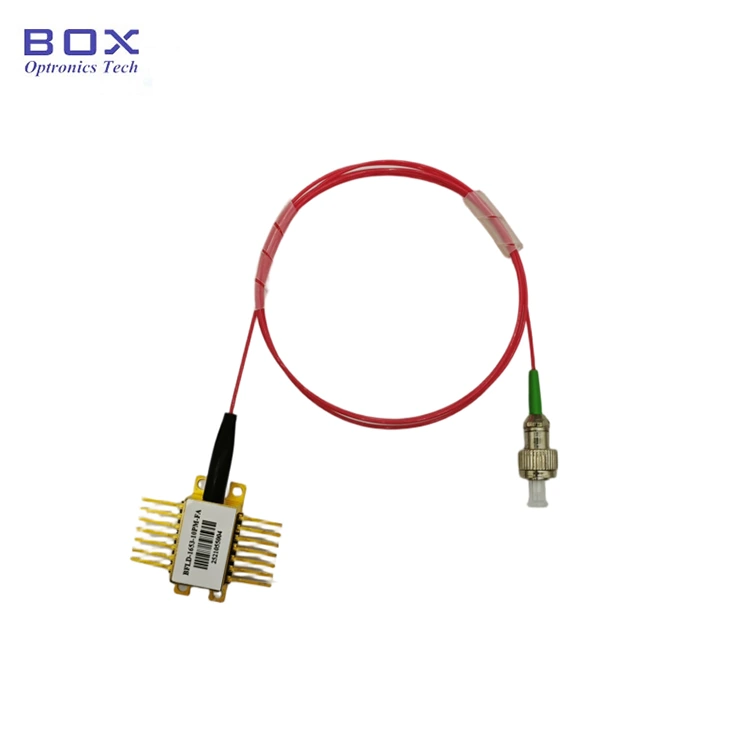

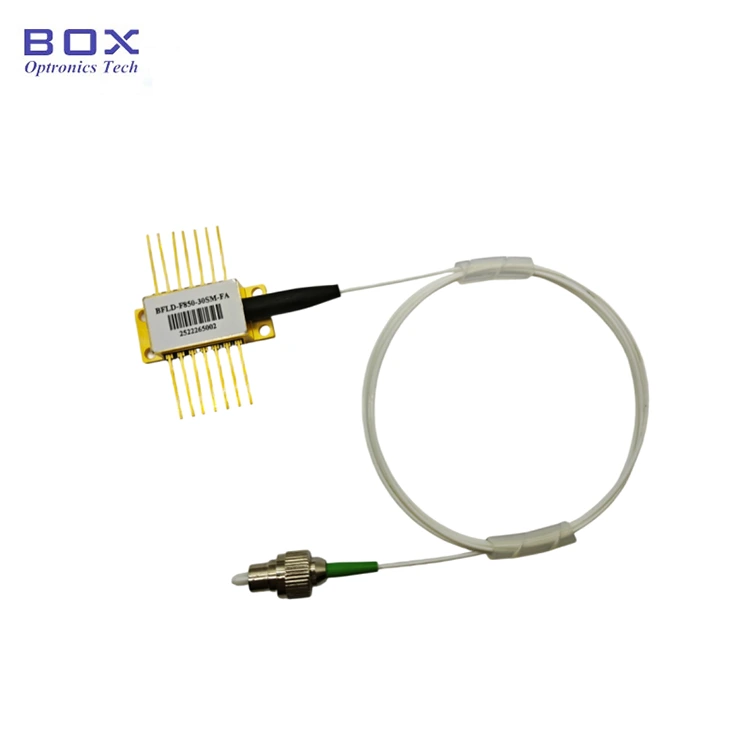

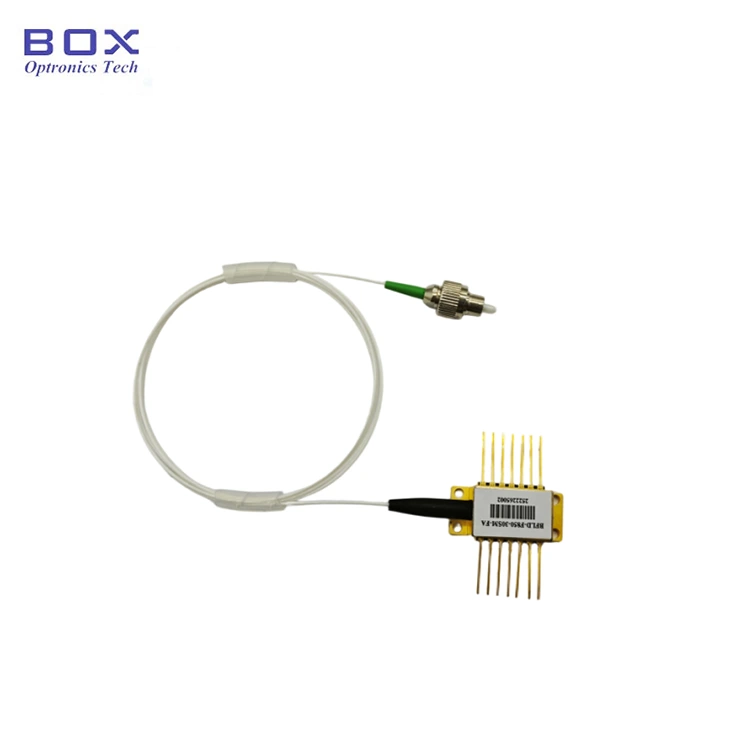

● Accesorios estándar

*Dispositivo independiente; sin controlador incorporado (paquete de módulo con un controlador El circuito es opcional).

Información de pedido

por ejemplo: BFLD-F785-30SM-FA

(Información de pedido: diodo láser mariposa FP de 850 nm, salida de 30 mW alimentación, con fibra SM, conector FC/APC, pin de bomba).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Al utilizar el dispositivo, respete estrictamente el voltaje de funcionamiento y rangos actuales especificados en la hoja de datos. Parámetros clave, incluido Ith (Corriente umbral), Iop máx (Corriente operativa máxima), Vop máx (Corriente máxima voltaje de funcionamiento) y λc (longitud de onda central): se debe hacer referencia específicamente en el informe de prueba proporcionado en el momento del envío. Nota: Operación más allá de las clasificaciones máximas absolutas puede causar daños permanentes al dispositivo.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
