Diodo láser de mariposa FP de 785 nm

Tabla de contenido

1. Introducción de los 785 nm Diodo láser mariposa FP

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

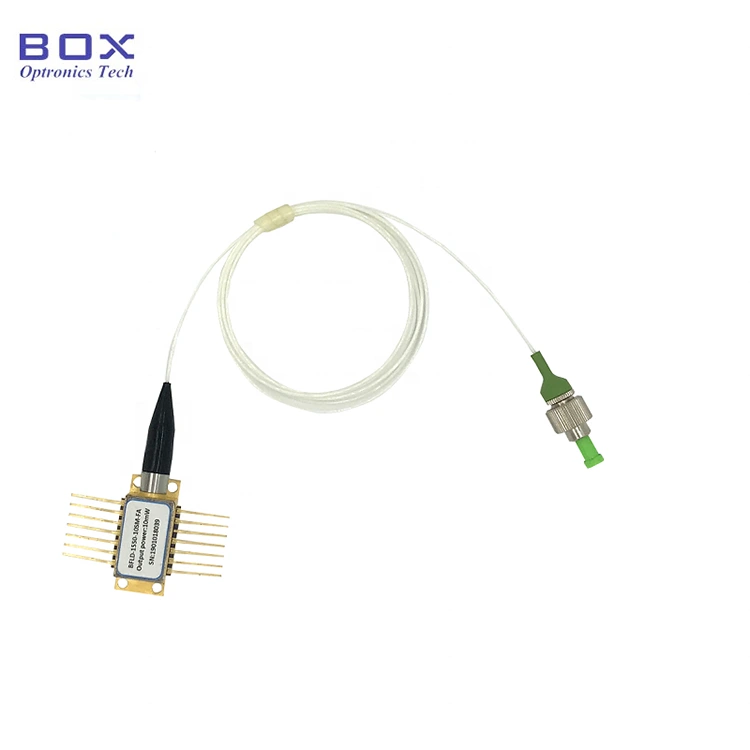

Este es un diodo láser mariposa FP de 785 nm, que presenta hasta a una potencia de salida de 30 mW. El tipo de fibra puede ser SM785-HP o PM780-HP e integra TEC, fotodiodo de monitor y termistor. el El tubo protector de 900um y el conector FC/APC son opcionales. Si los pines requieren Soldadura, la temperatura de soldadura no debe exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos. Un paquete de módulo/sobremesa con un circuito controlador, Está disponible una potencia de salida de 50 mW.

Producto Especificaciones

Características del producto

● SM785-HP o fibra PM780-HP;

● Encendido de salida a 30 mW;

● 14 pines Paquete BTF con TEC, termistor y Monitorear la DP.

Aplicaciones de productos

● Fuente de luz;

● Detección de fibra óptica sistema;

● Procesamiento de materiales.

Detalles del producto

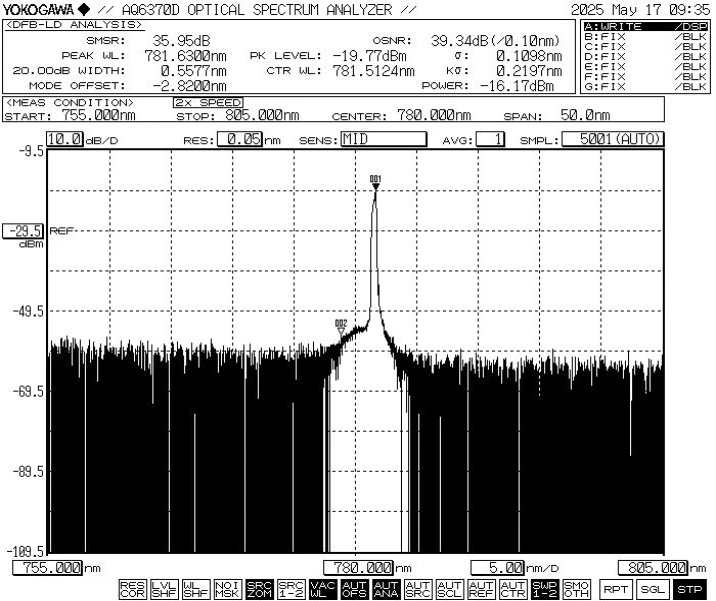

● Espectro típico: 785 nm, tolerancia WL +/-10 nm.

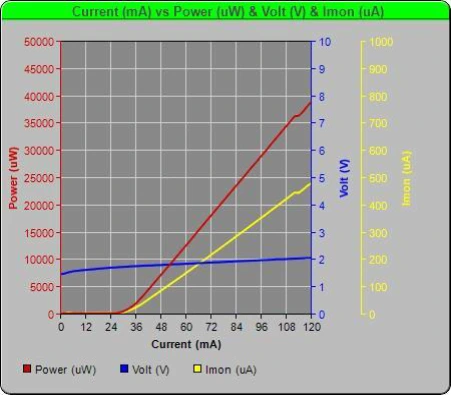

● Diodo láser mariposa FP PIV-785nm 30 mW

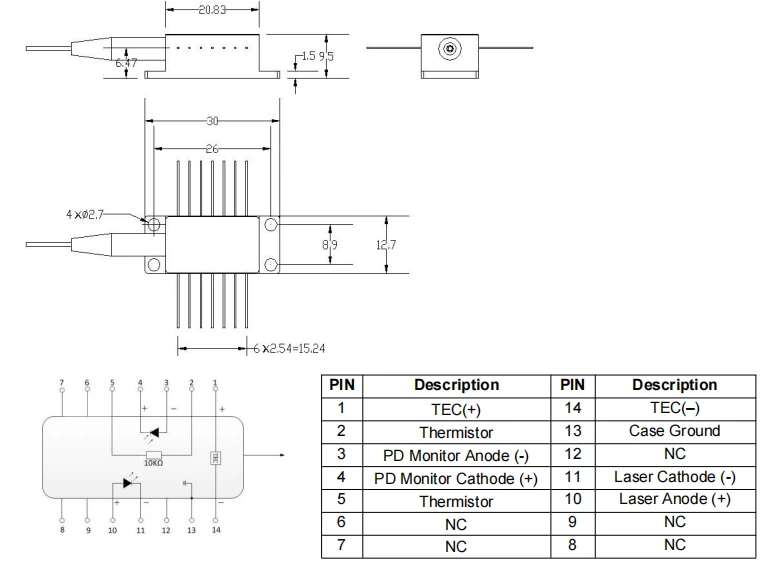

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) -785 nm FP Butterfly Diodo láser

● Accesorios estándar

*Dispositivo independiente; sin controlador incorporado (paquete de módulo con un controlador El circuito es opcional).

Realizar pedidos información

por ejemplo: BFLD-F785-30SM-FA

(Información de pedido: Diodo láser mariposa FP de 785 nm, salida de 30 mW alimentación, fibra SM Hi780, conector FC/APC, pin de bomba).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago.

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación

● Peligro de radiación láser: cuando el dispositivo está en funcionamiento, emite un rayo láser de alta intensidad. No mires directamente a el extremo de la fibra, ya que esto puede causar lesiones oculares.

● Protección ESD: este dispositivo está sensible a la electrostática. Por lo tanto, se deben tomar medidas estrictas de protección antiestática. respetarse durante el embalaje, transporte y uso. Además, Se deben tomar precauciones para evitar sobretensiones en el suministro de energía, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., asegúrese de que el equipo sea adecuado). conexión a tierra y use una muñequera antiestática).

● Manejo de fibra y dispositivos: óptico Las fibras son frágiles. No tire del dispositivo utilizando la fibra. Al insertar o Al retirar el dispositivo de su enchufe, no aplique presión ni tire del casquillo en la parte trasera de la carcasa del dispositivo. Para dispositivos equipados con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levanten simultáneamente durante la instalación o desinstalación.

● Requisitos de soldadura de pines: si los pines Es necesario soldar, la temperatura de soldadura no debe exceder los 260 °C y el El tiempo de soldadura no debe exceder los 10 segundos. Preste especial atención a la siguiente: durante el proceso de soldadura, el dispositivo debe estar en un lugar sin alimentación estado y el soldador debe estar correctamente conectado a tierra.

● Operación de encendido: Durante el encendido proceso, nunca aplique una corriente alta directamente, ya que esto puede dañar el chip. En su lugar, encienda el dispositivo a un nivel actual cercano al umbral del chip y luego aumente gradualmente la corriente en pequeños incrementos hasta alcanzar el nivel deseado. se alcanza.

● Secuencia de enfriamiento y encendido:Antes Al encender todos los componentes, primero active el enfriador y luego continúe con potencia incremental: pasos hacia arriba para evitar el sobrecalentamiento y la sobrecarga del chip.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
