Diodo láser DFB BTF de 1532 nm

Tabla de contenido

1. Introducción de los 1532 nm Diodo láser DFB BTF

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

Diodo láser DFB BTF de 1532 nm con longitud de onda central 1532,68 nm (ITU CH56), potencia de salida óptica 10 mW. TEC y termistor incorporados permitir un funcionamiento estable. Durante el funcionamiento, conecte correctamente según las Definición de pin-out, control de corriente de conducción y temperatura dentro del rango nominal Rango y evita daños por ESD y funcionamiento por sobretensión.

Producto Especificaciones

Características del producto

● mariposa paquete, TEC incorporado;

● Amplia temperatura confiabilidad; 

● Alto Fiabilidad, respuesta rápida, buena estabilidad.

Aplicaciones de productos

● C2H2 Gas acetileno detección; 

● Fibra Óptica Comunicación y transmisión fotónica por microondas;

● Telémetros láser.

Producto Detalles

● Espectro típico: 1532,68 nm, tolerancia de longitud de onda de +/-0,5 nm.

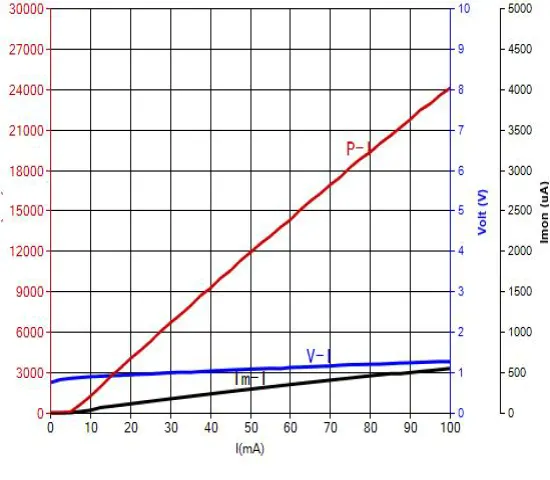

● Láser PIV-1532nm 10mW DFB BTF diodo

● Preguntas frecuentes: diodo láser DFB BTF de 1532 nm

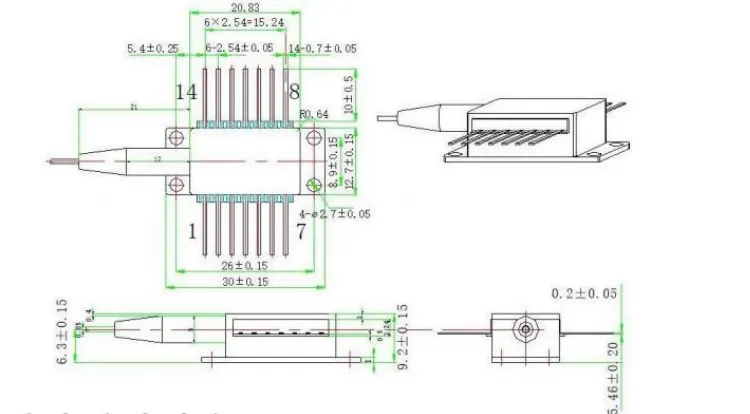

(1) ¿Qué es el paquete BTF?

--El paquete BTF (mariposa) es el paquete mariposa estándar de 14 pines, El formato de embalaje de grado industrial más utilizado en el sector de la optoelectrónica. industria. Este paquete integra el chip láser, control de temperatura TEC, Termistor y fotodiodo, que ofrecen excelente hermeticidad y temperatura. desempeño de la gestión. No hay ninguna diferencia esencial con respecto al estándar. embalaje de mariposa; “BTF” se utiliza comúnmente como abreviatura de “mariposa” en el producto nombrar.

(2) ¿Qué modos de conducción admite este producto?

--El diodo láser DFB BTF de 1532 nm admite onda continua (CW) operación. Se recomienda una fuente de corriente constante de bajo ruido (umbral corriente aproximadamente 5-20 mA, corriente operativa 50-90 mA), junto con un TEC Controlador para estabilización de temperatura (normalmente fijado en 25 ℃).

(3) ¿Hay pruebas de muestra disponibles?

--Se admiten pruebas de muestras y producción de prueba de pequeño volumen. Para adquisiciones al por mayor, ofrecemos precios por volumen y cotizaciones escalonadas.

Realizar pedidos información

por ejemplo: BFLD-CH56-10SM-FA

(Información de pedido: diodo láser DFB BTF de 1532 nm, potencia de salida de 10 mW, con Fibra SM, conector FC/APC, pin-out tipo 1).

Hoja de datos y hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Antes de encender todos los componentes, primero active el enfriador y luego proceda con pasos de encendido incrementales para evitar el sobrecalentamiento del chip y sobrecarga.

● Durante el proceso de encendido, nunca aplique una corriente alta directamente, ya que esto corre el riesgo de dañar el chip. En su lugar, encienda el dispositivo al nivel actual cerca del umbral del chip, y luego aumentar gradualmente la corriente en pequeños incrementa hasta alcanzar el nivel deseado.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
