Diodo láser DFB de 1574 nm para detección de CO2

Descripción general del producto: diodo láser DFB de 1574 nm para detección de CO2

El diodo láser DFB de 1574 nm para detección de CO2 ofrece potencia de salida óptica de 10 mW o 20 mW a través de fibra monomodo o fibra de mantenimiento de polarización con un conector FC/APC.

Con un ancho de línea espectral estrecho de 3 MHz típico (FWHM) y una alta relación de supresión de modo lateral de ≥35 dB (40 dB típico), el láser DFB proporciona la pureza espectral y la precisión de longitud de onda necesarias para la espectroscopia de absorción de láser de diodo sintonizable (TDLAS) y otras técnicas de detección de gas de alta resolución.

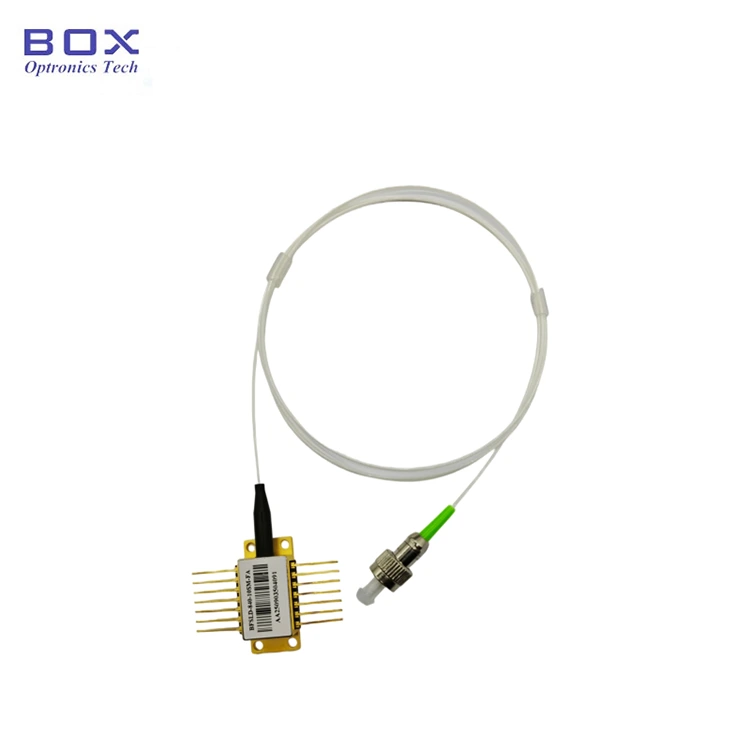

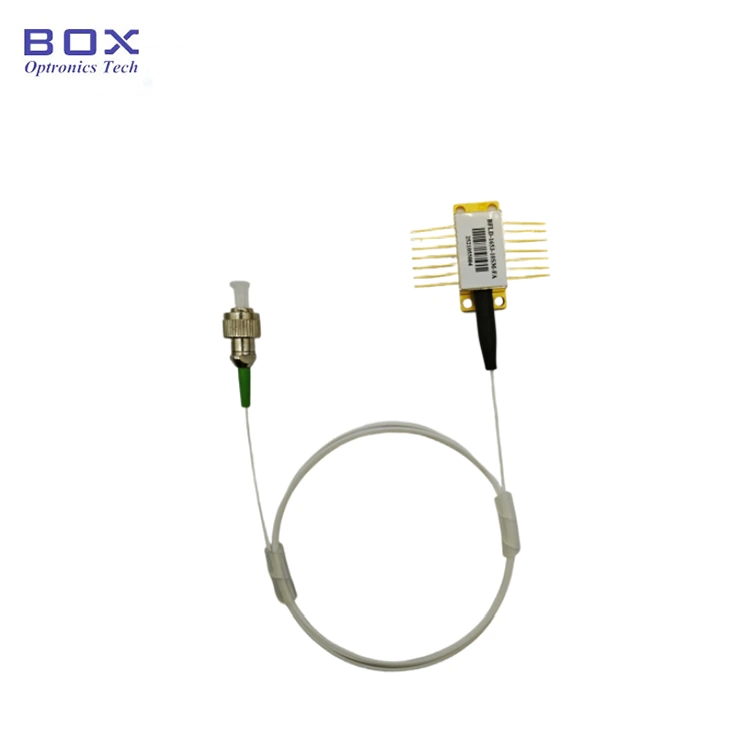

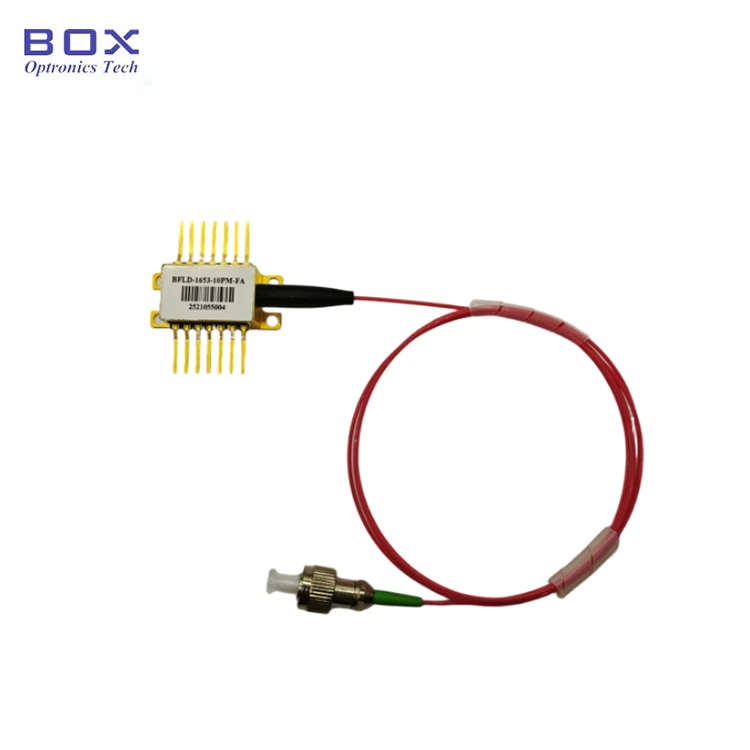

Alojado en un paquete de mariposa de 14 pines estándar de la industria con dos opciones de configuración de pines, integrado con un TEC, termistor, monitor PD y aislador. El láser es compatible con diseños de sistemas y placas controladoras láser de mariposa estándar.

Características clave: diodo láser DFB de 1574 nm para detección de CO2

· Longitud de onda central: 1574 nm (rango 1573–1575 nm), adaptada a la línea de absorción de gas CO2

· Alta potencia de salida óptica: 10 mW o 20 mW

· Amplio ancho de banda de modulación: 2,5 GHz típico (-3 dB)

· Aislador óptico incorporado: aislamiento ≥30dB

· Enfriador termoeléctrico (TEC) integrado y termistor de 10 kΩ para estabilización de longitud de onda

· Coeficiente de temperatura de longitud de onda: 0,09 nm/°C típico (de 15 °C a 35 °C)

· Coeficiente de corriente de longitud de onda: 0,01 nm/mA típico para sintonización de longitud de onda

· Paquete de mariposa de 14 pines estándar de la industria, opciones de distribución de pines tipo 1 y tipo 2

· Corriente de umbral bajo: 10 mA ~ 35 mA

· Fotodiodo de monitor integrado para monitoreo de energía

Aplicaciones típicas: diodo láser DFB de 1574 nm para detección de CO2

· Detección y monitoreo de gas CO2 basado en espectroscopía de absorción de láser de diodo sintonizable (TDLAS)

· Espectroscopia de modulación de longitud de onda (WMS) para detección de CO₂ y gases traza de alta sensibilidad

· Sistemas de detección de fibra óptica basados ​​en FBG y técnicas de medición interferométrica

· Equipos de prueba y medición de comunicación por fibra óptica

· Aplicaciones de análisis de aliento y detección de gases biomédicos

· Investigación y desarrollo en laboratorios de fotónica y sensado óptico.

· Integración OEM en analizadores de gas e instrumentos de monitoreo ambiental

Especificaciones del producto: diodo láser DFB de 1574 nm para detección de CO2

Calificaciones máximas absolutas

Características electroópticas (T = temperatura del láser de 25 °C)

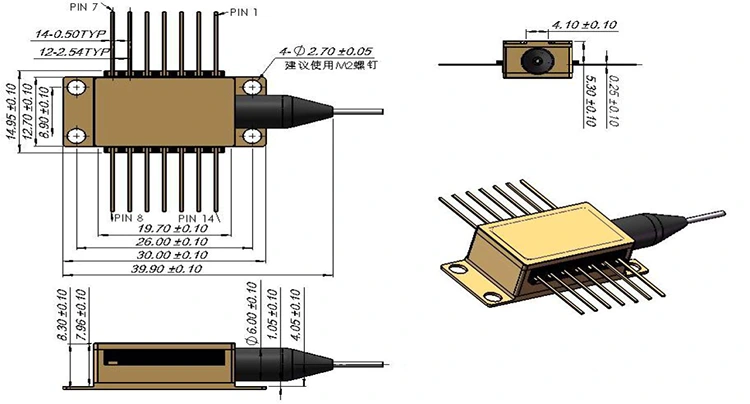

Definición de paquete y pin: diodo láser DFB de 1574 nm para detección de CO2

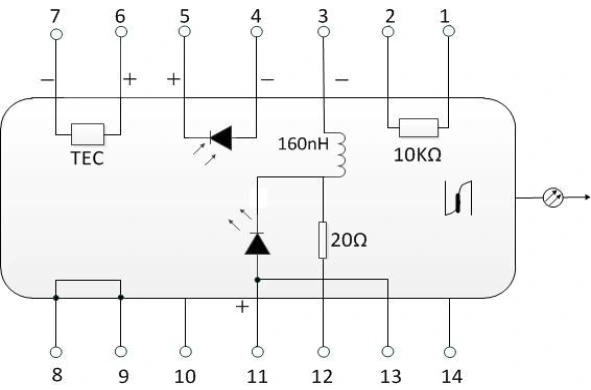

Configuración de pines tipo 1

Configuración de pines tipo 2

Información de pedido

Nomenclatura del modelo

BFLD - XXXX - XX - XX - XX X

Ejemplo: BFLD-1574-20PM-FA2

Preguntas frecuentes (FAQ) -Diodo láser DFB de 1574 nm para detección de CO2

P: ¿Cómo mejora el TEC integrado el rendimiento de la detección de CO2?

R: El TEC integrado y el termistor estabilizan la temperatura del chip láser, minimizando la longitud de onda y la deriva de potencia de salida. Dado que la longitud de onda del láser DFB depende de la temperatura, el control térmico preciso ayuda a mantener la alineación con la característica de absorción de CO₂ objetivo. El TEC proporciona un ajuste aproximado de la longitud de onda, mientras que se puede lograr un ajuste fino de la longitud de onda mediante la modulación de la corriente de inyección.

P: ¿Por qué es importante un aislador óptico incorporado para los sistemas de detección de gases?

R: El aislador óptico incorporado reduce la retroalimentación óptica causada por los reflejos de las conexiones de fibra y los componentes ópticos. Esto mejora la estabilidad de la salida del láser y reduce la sensibilidad a las perturbaciones ópticas externas, lo cual es especialmente importante para los sistemas de detección de gases TDLAS y WMS de alta sensibilidad.

P: ¿Puedo obtener una longitud de onda personalizada para una especie de gas diferente?

R: Sí, Box Optronics proporciona fuentes láser DFB en longitudes de onda optimizadas para diferentes aplicaciones de detección de gases, incluidas, entre otras, CO2 (1574 nm), CH4 (1653 nm), H2O (1392 nm) y O2 (760 nm). También admitimos longitudes de onda de canal CWDM y DWDM para aplicaciones de comunicación. Contáctenos con sus requisitos específicos de longitud de onda y nuestro equipo de ingeniería revisará la viabilidad.

P: ¿Qué circuito de accionamiento y control se requiere para este láser?

R: El láser DFB de 1574 nm requiere un controlador de diodo láser con limitación de corriente adecuada, un controlador de temperatura para el TEC integrado y, opcionalmente, una entrada de modulación para el escaneo de longitud de onda en aplicaciones TDLAS. El fotodiodo del monitor se puede utilizar para el control automático de energía (APC).
