Diodo láser DFB SM PM de 1580 nm

Tabla de contenido

1. Introducción del diodo láser DFB SM PM de 1580 nm

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago

9. Plazo de entrega

10. Notas de operación

11. Garantía de calidad y servicio posventa

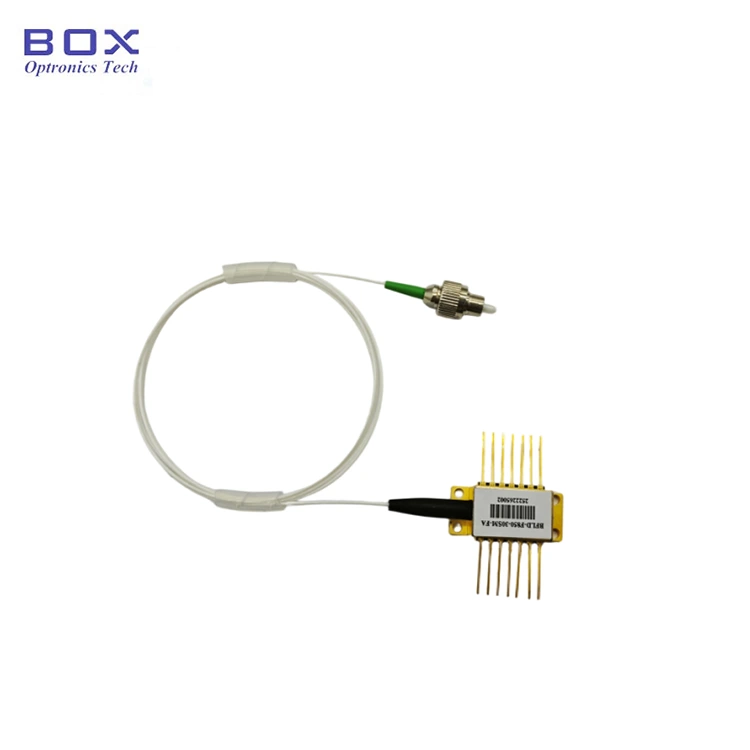

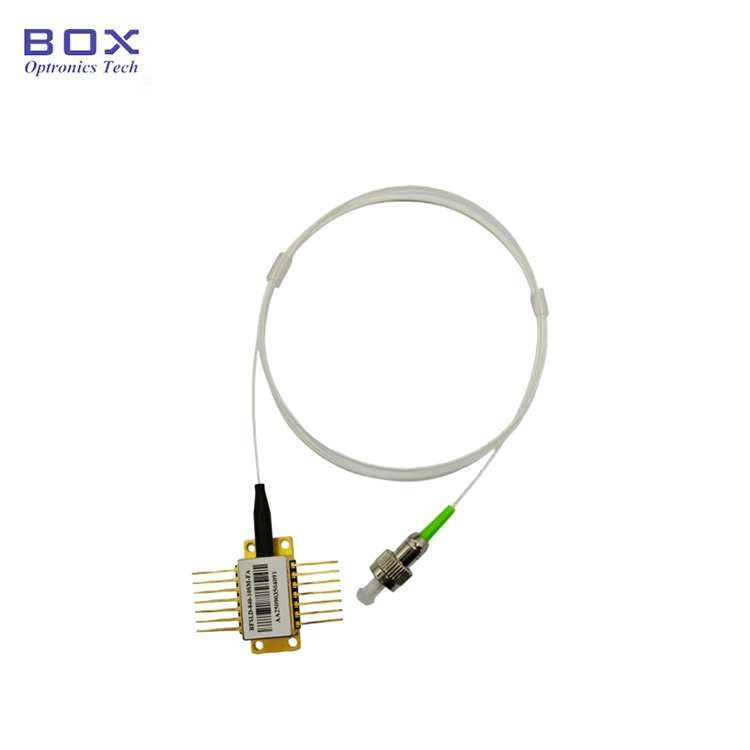

Introducción del producto: diodo láser DFB SM PM de 1580 nm

El diodo láser DFB SM PM de 1580 nm cuenta con un chip MQW DFB premium con una longitud de onda central de 1580 nm (tolerancia de ± 1 nm) y una relación de supresión de modo lateral típica de 40 dB. Diseñado con un umbral de corriente bajo, bajo consumo de energía y alta confiabilidad, viene completamente integrado con un termistor, TEC y un diodo de monitoreo para un rendimiento estable y continuo. Perfectamente adecuado para aplicaciones de detección de gas, pruebas de dispositivos pasivos y detección de fibra óptica.

Especificaciones del producto: diodo láser DFB SM PM de 1580 nm

Características del producto: diodo láser DFB SM PM de 1580 nm

● Láseres de retroalimentación distribuida (DFB) de pozos múltiples cuánticos (MQW);

● Paquete mariposa de 14 pines con alta estabilidad;

● Termistor integrado, TEC y fotodiodo de monitor;

● Bajo umbral de corriente y bajo consumo de energía;

● El tipo de fibra puede ser SMF-28e o fibra PM.

Aplicaciones del producto: diodo láser DFB SM PM de 1580 nm

● Sensor de fibra óptica;

● Fuente de luz para prueba y medición;

● Sistemas de detección de gases;

● Pruebas de dispositivos ópticos pasivos;

● Comunicaciones por fibra óptica.

Detalles del producto: diodo láser DFB SM PM de 1580 nm

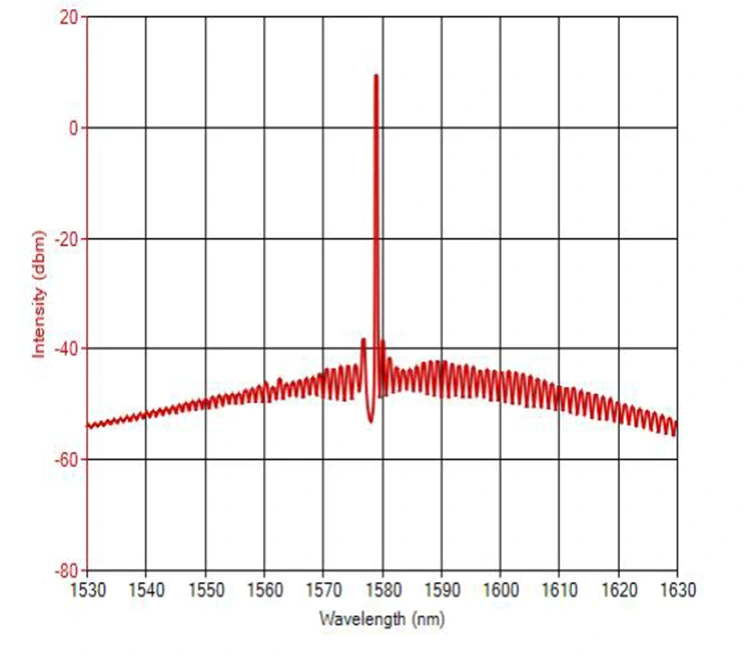

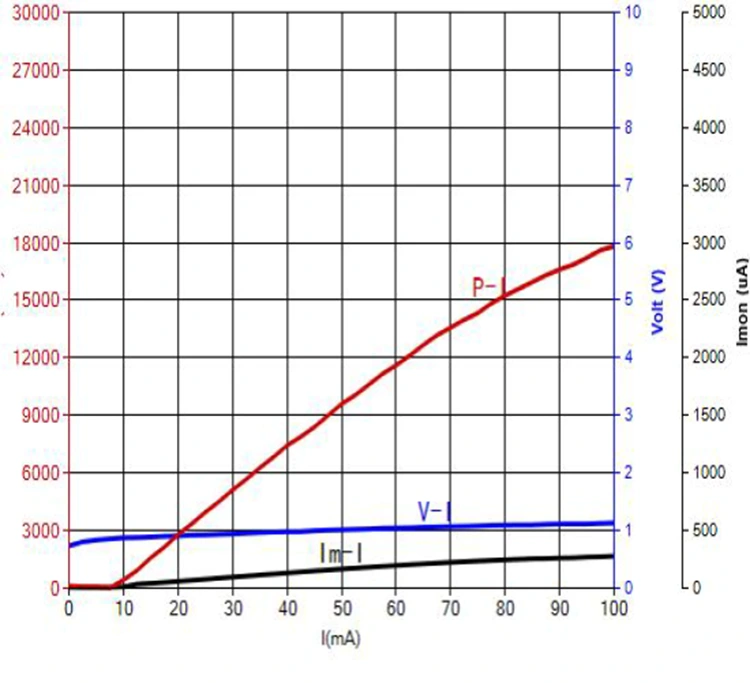

● Espectro típico y PIV: 1580 nm, 10 mW, tolerancia WL de +/-1 nm.

● Dibujo del paquete y definición de PIN-OUT (Unidad: mm) - Diodo láser DFB SM PM de 1580 nm

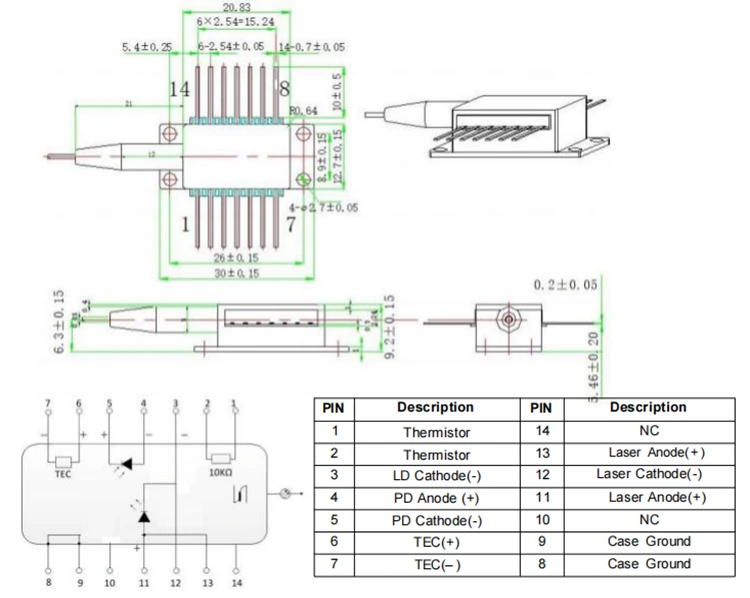

>>>Distribución de pines tipo 1

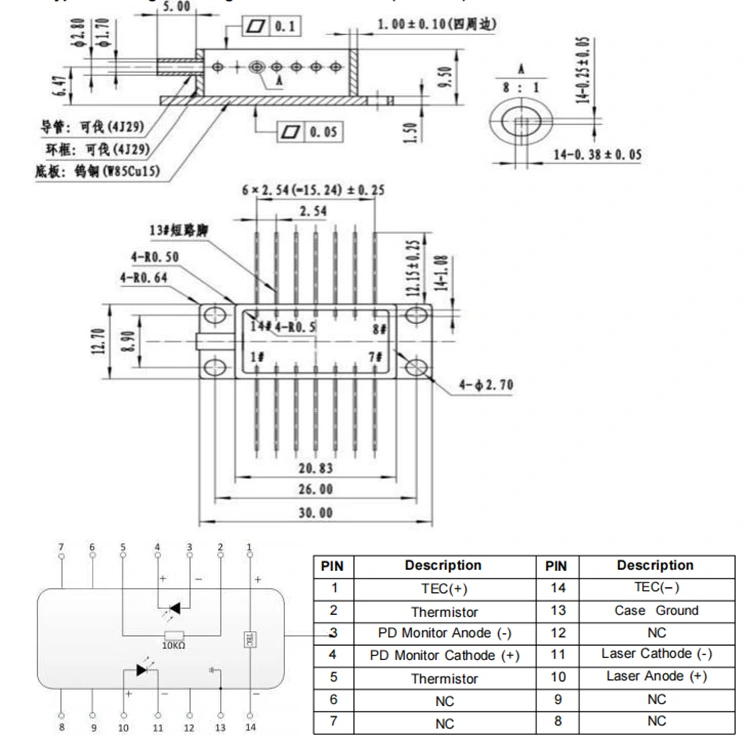

>>>Distribución de pines tipo 2

Información para realizar pedidos: diodo láser DFB SM PM de 1580 nm

por ejemplo: BFLD-1580-10SM-FA2
(Información de pedido: diodo láser DFB de 1580 nm, encapsulado tipo mariposa de 14 pines, potencia de salida de 10 mW, con fibra SM, conector FC/APC, distribución de pines tipo 2).

Hoja de datos y hoja de pruebas: diodo láser DFB SM PM de 1580 nm

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago-Diodo láser DFB SM PM de 1580 nm

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: diodo láser DFB SM PM de 1580 nm

Producción: 10 días laborables. (Si hay algunos en stock, el envío será más rápido).

La logística internacional: 3-5 días laborables.

Notas de funcionamiento: diodo láser DFB SM PM de 1580 nm

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión ni tire del manguito ubicado en la parte posterior de la carcasa del dispositivo. Para dispositivos equipados con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levanten simultáneamente durante la instalación o extracción.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos. Se debe prestar especial atención a lo siguiente: durante el proceso de soldadura, el dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Antes de encender el dispositivo, primero active el refrigerador y luego aplique energía en pequeños incrementos para evitar que el chip se sobrecaliente o se sobrecargue.

Garantía de calidad y servicio posventa: diodo láser DFB SM PM de 1580 nm

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
