Diodo láser de mariposa DFB de 1567 nm

Tabla de contenido

1. Introducción de los 1567 nm Diodo láser mariposa DFB

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio postventa

Introducción del producto

Diodo láser mariposa DFB de 1567 nm con tecnología multicuántica Bien estructura DFB y paquete mariposa de 14 pines. Integra TEC y Termistor, admite fibra monomodo SMF 28e o mantenimiento de polarización. salida, con una potencia de salida típica de 10 mW, Temperatura de funcionamiento -20~+70℃, compatible con RoHS. Nota ESD protección y no exceda las clasificaciones máximas absolutas.

Producto Especificaciones

Características del producto

● Multicuántico Láseres de retroalimentación distribuida (DFB) de pozo (MQW);

● Fibra el tipo puede ser fibra SMF-28e o PM;

● 14 pines paquete mariposa con alta estabilidad;

● Estable 10mW Salida, alto SMSR y buen aislamiento óptico.

Aplicaciones de productos

● Sensor de fibra óptica;

● Fuente de luz;

● Monóxido de carbono CO gaseoso detección;

● Media y larga distancia Sistemas de comunicación y prueba de fibra.

1. Detalles del producto: diodo láser mariposa DFB de 1567 nm

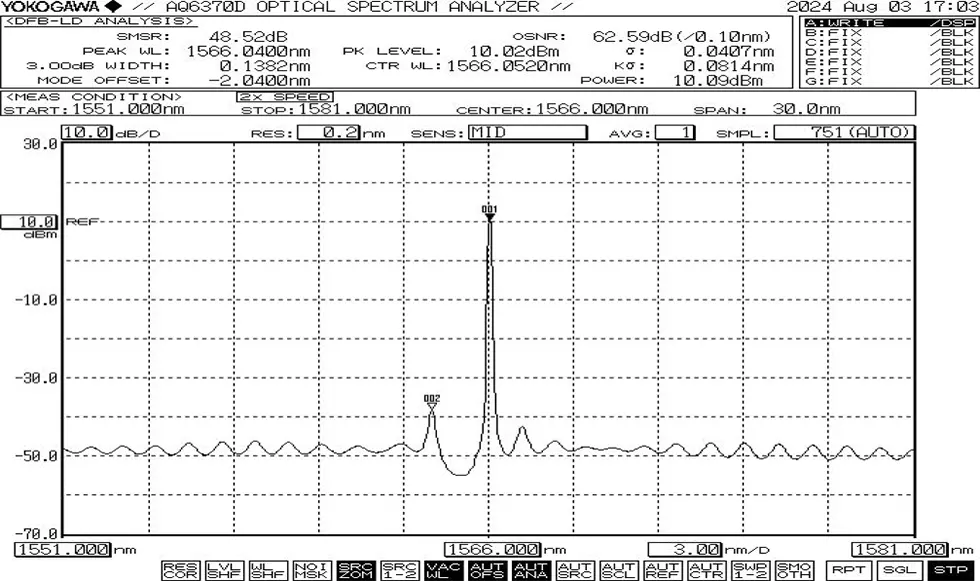

Espectro típico: 1567 nm, tolerancia WL de +/-1 nm.

● Dibujo del paquete y definición PIN-OUT (Unidad: mm) - Mariposa DFB de 1567 nm Diodo láser

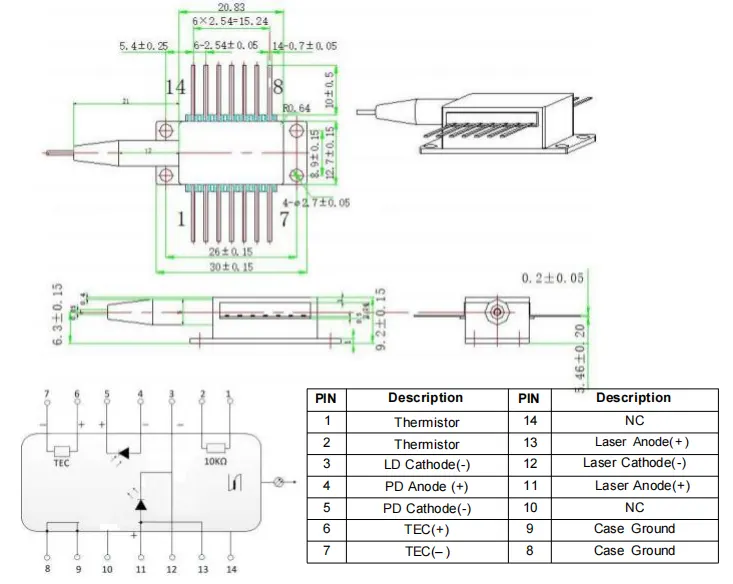

>>>Distribución de pines tipo 1

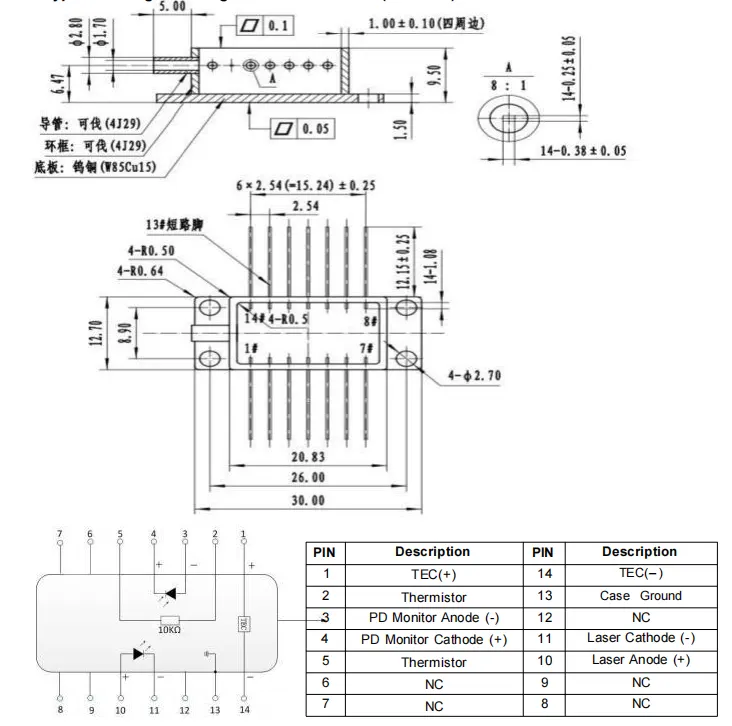

>>>Distribución de pines tipo 2

Realizar pedidos información

por ejemplo: BFLD-1567-10SM-FA

(Información de pedido: diodo láser de mariposa DFB de 1567 nm, mariposa de 14 pines paquete, potencia de salida de 10 mW, con fibra SM, conector FC/APC, distribución de pines tipo 1).

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Notas

● Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; hacer No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

● Este dispositivo es sensible a la electrostática; por lo tanto, estricto cumplimiento Se requieren medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro eléctrico, ya que no hacerlo puede provocar daños permanentes al dispositivo (p. ej., garantizar una conexión a tierra adecuada del equipo y usar un protector antiestático). correa de muñeca).

● Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión o tire de la funda situada en la parte trasera de la carcasa del dispositivo. Para dispositivos equipado con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levantan simultáneamente durante la instalación o el desmontaje.

● Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260°C y el tiempo de soldadura no debe exceder los 10 segundos. particulares Se debe prestar atención a lo siguiente: durante el proceso de soldadura, el El dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

● Antes de encender todos los componentes, primero active el enfriador y luego proceda con pasos de encendido incrementales para evitar el sobrecalentamiento del chip y sobrecarga.

2. Garantía de calidad y servicio posventa: láser de mariposa DFB de 1567 nm diodo

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
