Fuente de luz de banda ancha ASE de baja planitud de banda C

Tabla de contenido

1. Introducción de la Fuente de luz de banda ancha ASE de baja planitud de banda C

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Pasos de operación

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

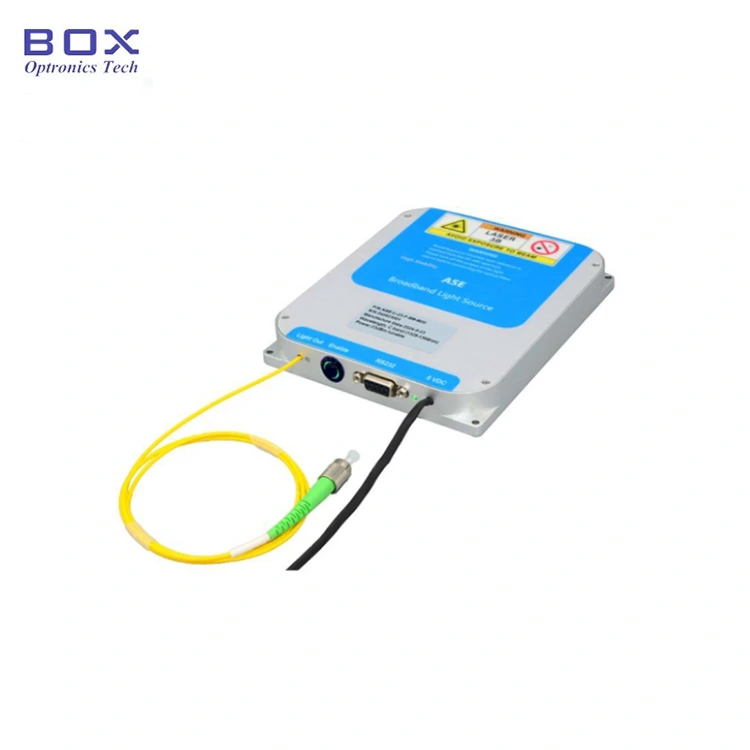

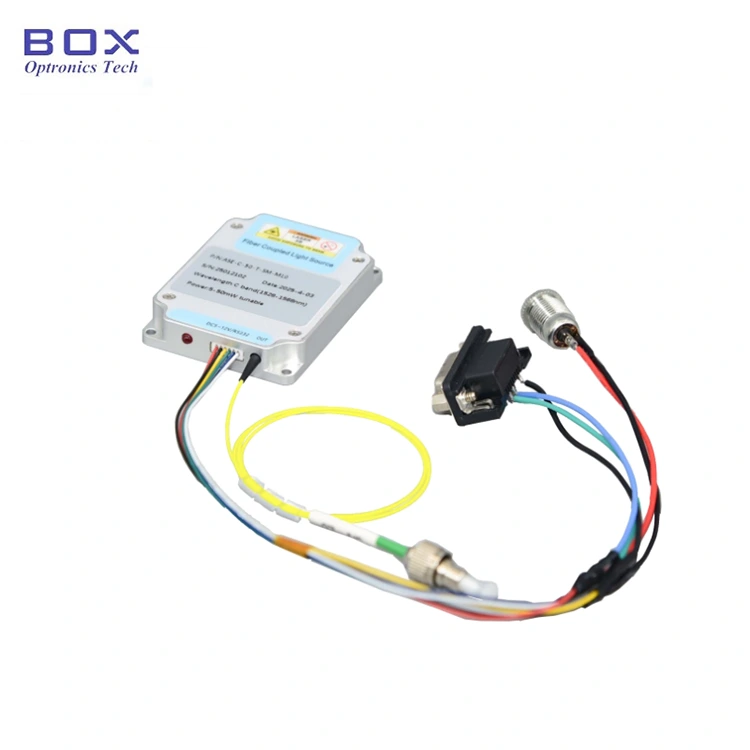

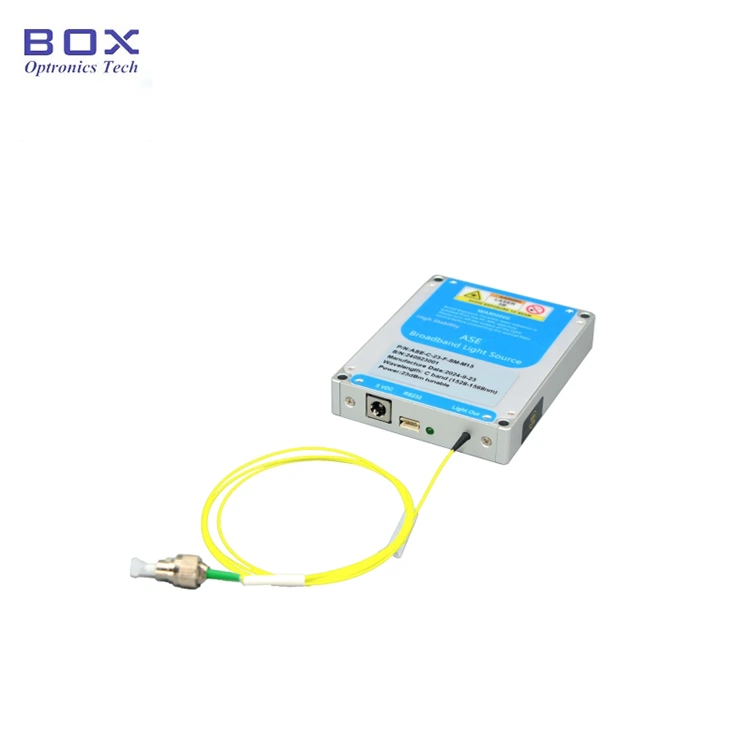

Introducción del producto

Este es un ASE de baja planitud de banda C incoherente Fuente de Luz de Banda Ancha, que es la emisión espontánea generada por una Láser semiconductor en una fibra de cuarzo dopada con erbio, con espectro espectral de 1526 ~ 1566 nm. Cobertura y potencia de salida de 10/20/30/50 mW. Juego completo de accesorios incluidos; manual de usuario proporcionado. Es apto para fibra óptica. pruebas de dispositivos, producción de rejillas FBG, imágenes médicas, etc. precauciones contra la humedad, el polvo y la corrosión; debe almacenarse en un lugar seco lugar.

Producto Especificaciones

Características del producto

● Costo efectivo;

● Amplio espectro;

● Alto potencia de salida de estabilidad.

Aplicaciones de productos

● óptico detección de fibra;

● medico imágenes;

● Pruebas de dispositivos de fibra óptica.

Producto Detalles

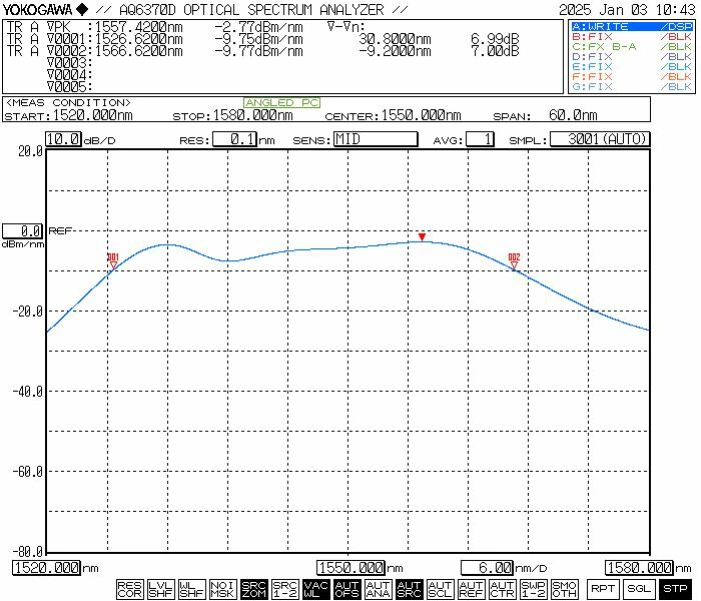

● Espectro típico

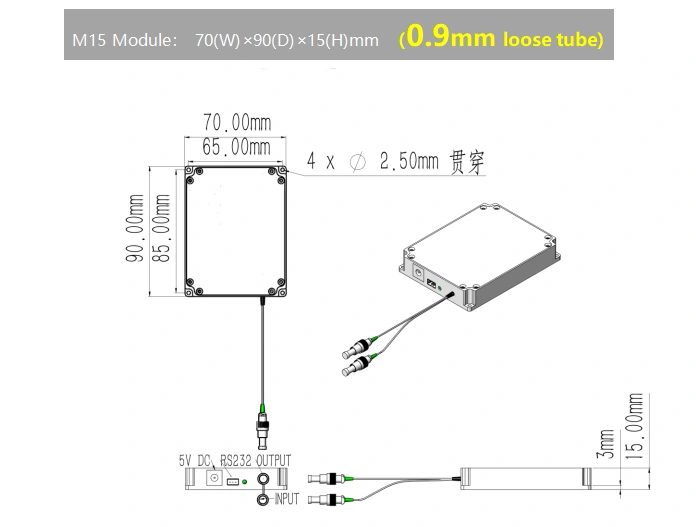

● Accesorios estándar

Operación Pasos

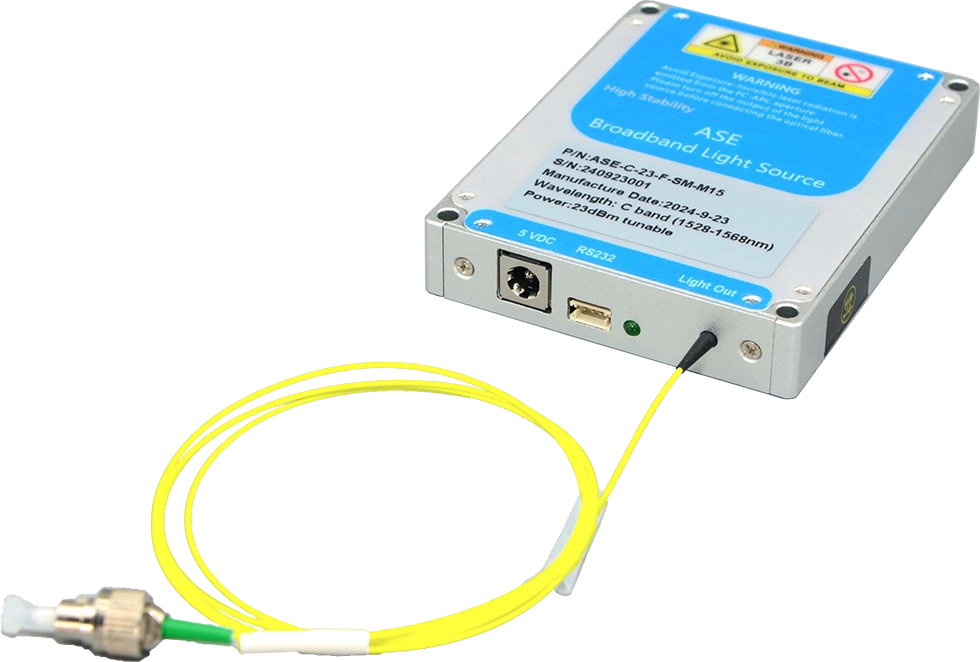

Paso 1. Apariencia: De izquierda a derecha: potencia puerto, interfaz de comunicación serie ZH2.54 (3 pines), indicador LED de alimentación y Puerto de fibra monomodo para salida óptica.

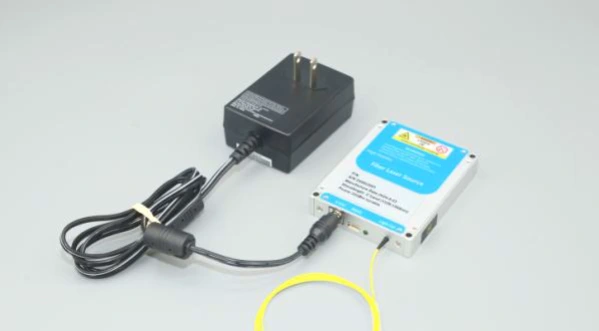

Paso 2. Fuente de alimentación: el valor predeterminado El puerto de entrada de alimentación es DC 5,5×2,1 mm. interfaz; Se incluye un adaptador de corriente CC de 5 V correspondiente con la unidad en ese momento. de envío. El método para conectar el adaptador de corriente a la fuente de luz. El módulo se ilustra en la figura adjunta; por favor asegúrese de utilizar Sólo el adaptador de corriente original incluido. El uso de un poder incompatible adaptador puede provocar daños a la fuente de luz. Alternativamente, una versión Está disponible un cable de alimentación con un conector terminal en forma de U para facilitar la conexión a una fuente de alimentación conmutada; sin embargo, esta opción debe ser solicitado específicamente en el momento de la compra.

Paso 3. Conexión de cables de conexión de fibra: Retire la tapa antipolvo del conector de fibra e inspeccione la cara del extremo de la fibra; asegúrese de que esté libre de contaminación o daños antes de conectarlo a otros componentes de fibra óptica o equipos de prueba. Para fuentes de luz de alta potencia, es Se recomienda utilizar empalme por fusión para la conexión.

Paso 4. Conexión de la fuente de luz Módulo al PC host: utilice el cable de datos serial USB a RS232 original incluido con el módulo de fuente de luz para conectar el módulo a la computadora. La computadora requiere la instalación previa de un controlador de puerto serie dedicado reconocer correctamente el cable USB a RS232; de lo contrario, el software host no poder establecer una conexión correcta o comunicarse con la luz módulo fuente. Comuníquese con Box Optronics para obtener el controlador necesario.

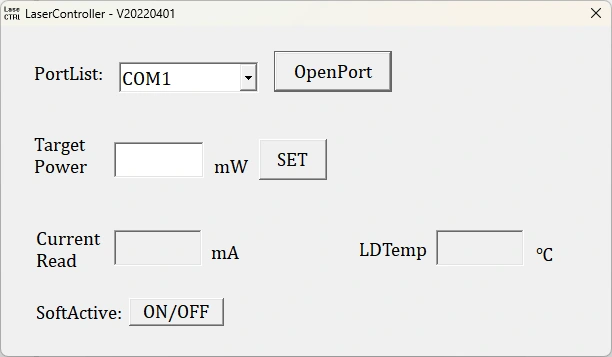

Paso 5.Software: Para productos de módulo de fuente de luz ASE con potencia ajustable, la potencia de salida óptica se puede regular mediante el software host; para potencia fija modelos, el nivel de potencia no se puede ajustar.

Realizar pedidos información

por ejemplo: ASE-C-F7-20-SM-M

(Información del pedido: fuente de luz de banda ancha ASE de baja planitud de banda C, planicidad espectral≤7dB, 20mW potencia de salida, con fibra SM, paquete de módulos).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

● En condiciones de extremo limpio, las fibras monomodo (como Hi-1060, PM980, G652D o PM1550) tienen una tolerancia de potencia teórica de aproximadamente 200 mW de luz continua. En consecuencia, para fuentes de luz y amplificadores con niveles de potencia de salida inferiores a 200 mW, los conectores de fibra de salida Se puede acoplar a otros dispositivos de fibra monomodo mediante adaptadores estándar. (bridas de fibra). Sin embargo, si el extremo del conector de fibra está contaminado, es altamente susceptible a quemarse en el momento en que se activa el láser, incluso si el La potencia del láser es muy baja. Por lo tanto, antes de realizar cualquier conexión de fibra, el La cara del extremo del conector debe limpiarse a fondo con un limpiador de fibras especializado. herramientas. Además, se debe utilizar un inspector de extremos de fibra para examinar cuidadosamente Examine la superficie para asegurarse de que esté completamente libre de polvo y contaminantes. antes de proceder a la conexión mediante la brida de fibra.

● Al limpiar, inspeccionar o conectar conectores de fibra óptica, debe debe asegurarse de que la fuente de luz no emita luz; bajo ninguna circunstancia Las operaciones deben realizarse mientras la luz está activa. Al finalizar el uso y después de desconectarlo de otros conectores de fibra óptica, el conector debe estar equipado con una tapa antipolvo.

● Si la fibra de salida necesita conectarse a otra fibra, es Se recomienda utilizar una empalmadora por fusión.

● No se recomienda insertar o retirar la fibra óptica con frecuencia. conectores en el extremo de salida, para evitar la contaminación por polvo, que puede provocar una mayor pérdida de inserción o daños en las caras de los extremos del conector de fibra.

● Tome precauciones contra la humedad, el polvo y la corrosión; tienda en un lugar seco.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
