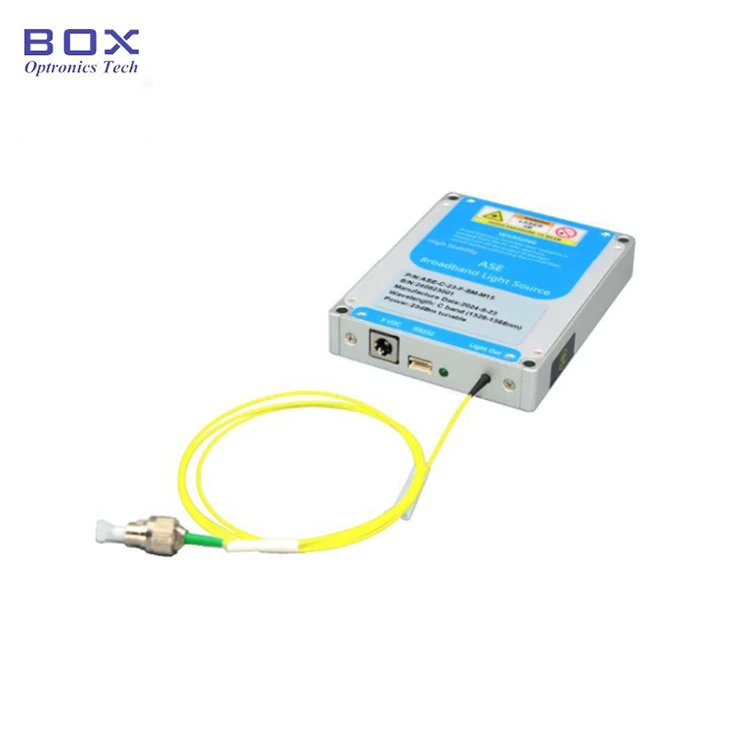

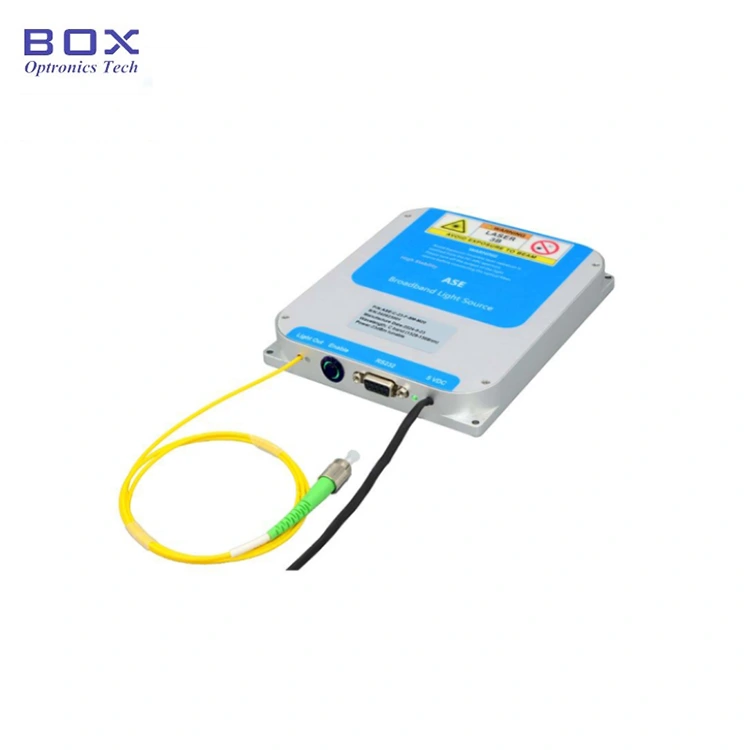

Fuente de luz de banda ancha ASE de banda C

Tabla de contenido

1. Introducción de la Fuente de luz de banda ancha ASE de banda C

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Pasos de operación

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

Introducción del producto

Esta fuente de luz de banda ancha ASE pertenece a una fuente de luz incoherente, que es la emisión espontánea generada por una Fibra de cuarzo dopada con erbio bombeada con láser semiconductor. Aplanamiento espectral la tecnología logra espectros planos de banda ancha y la longitud de onda cubre la banda C, y la planitud espectral <2dB, lograda a través de fibra SM o fibra PM Salida, opción de potencia de muchos niveles, adecuada para aplicaciones de detección de fibra óptica.

Producto Especificaciones

Características del producto

● Alta estabilidad Salida;

● Piso espectro;

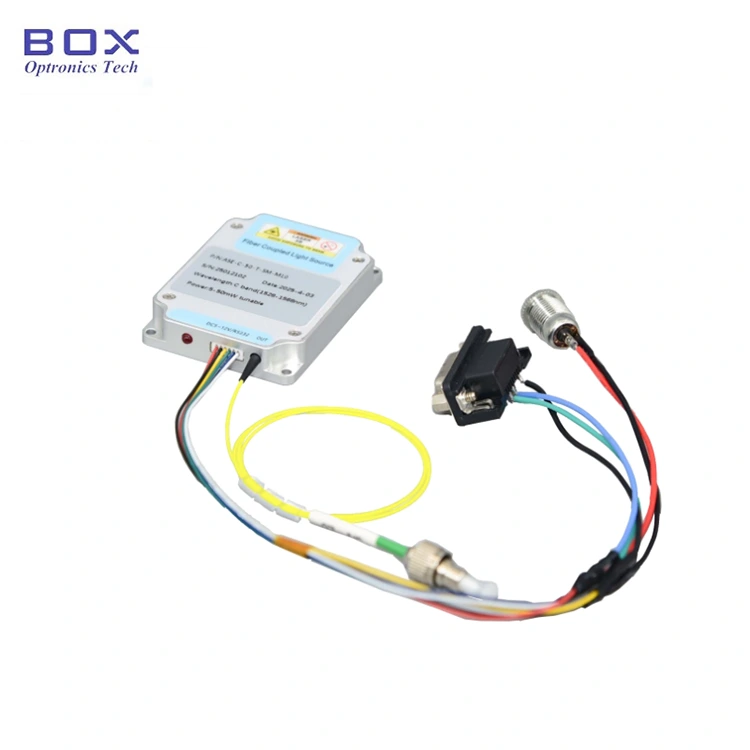

● DB9 Comunicaciones hembra (RS232) para una fácil integración.

Aplicaciones de productos

● Fibra optica detección;

● medico imágenes;

● Telecomunicaciones;

● óptico prueba del dispositivo.

Producto Detalles

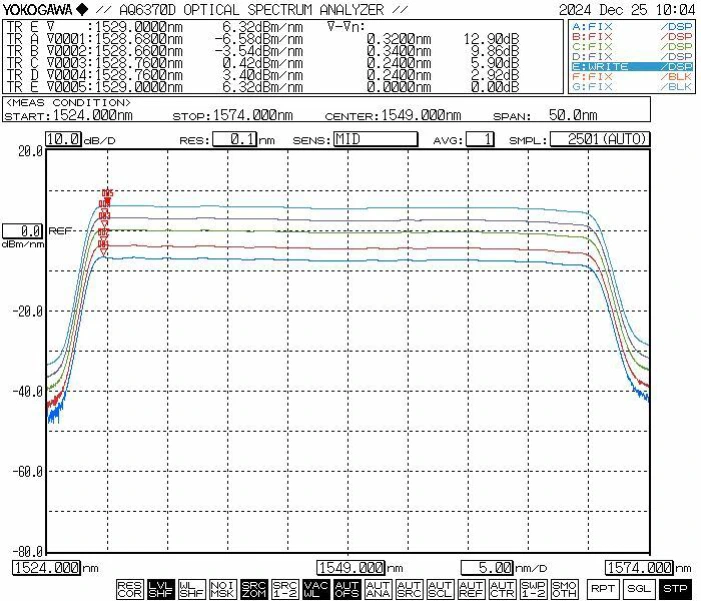

● Espectro típico:

● Accesorios estándar

Operación Pasos

Paso 1. Desembalaje y montaje: compruebe si los accesorios están completos antes del montaje.

Paso 2. Conexión de puentes de fibra: abierto la tapa antipolvo en el conector o brida de fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Paso 3. Conexión del adaptador de corriente y el cable serie: Conecte el módulo de fuente de luz y el adaptador de corriente; conectar el módulo de fuente de luz y la computadora con un cable de señal USB-RS232. (Nota: El La computadora necesita instalar primero el controlador del puerto serie. El conductor se puede encontrar. en el CD-ROM o lo puede obtener de la empresa Box Optronics.)

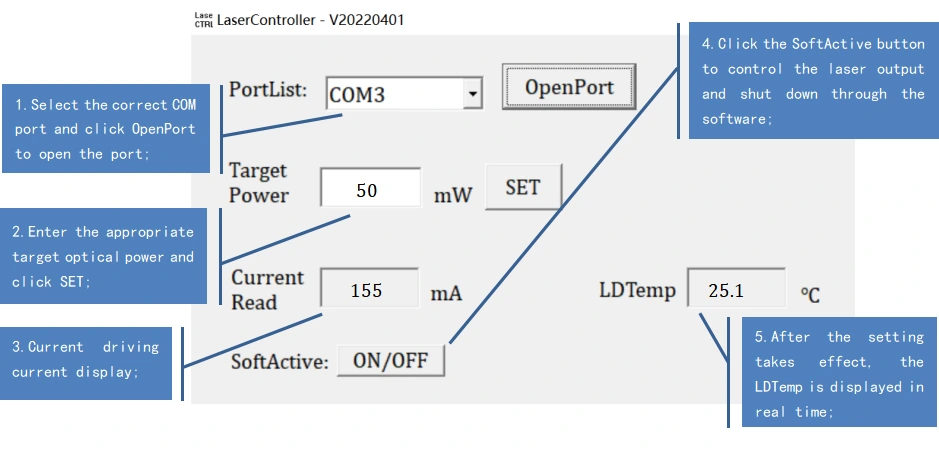

Paso 4. Uso: abre la fuente de luz. interruptor de activación; La luz indicadora de salida de la fuente de luz está encendida y hay salida de potencia óptica. En este momento, la corriente de trabajo y el valor de potencia óptica. son los parámetros establecidos por la computadora host en el último apagado. pueden ser modificado y guardado en el software de la computadora host (solo para la versión del modelo con potencia regulable).

Paso 5. Después del uso: haga clic en cerrar , apague la fuente de alimentación y desconecte la conexión de fibra.

Realizar pedidos información

por ejemplo: ASE-C-50-SM-T-M

(Información de pedido: Fuente de luz de banda ancha ASE de banda C, salida de 50 mW potencia, con fibra SM, potencia ajustable, paquete de módulos).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días hábiles. (Si hay algunos en stock, se enviarán más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

● No se recomienda enchufar y desenchufar frecuentemente la fibra óptica. conector en el extremo de salida. Esto ayuda a evitar la contaminación con polvo que puede aumentar la pérdida de inserción o provocar que se queme la cara del extremo del conector.

● Al iniciar, primero confirme que el interruptor de encendido y el interruptor de llave están apagados, luego conecte la alimentación. Al apagar, primero apague el interruptor de llave; Después de que se apague la luz indicadora de estado, desconecte la alimentación. hacer No corte la energía directamente mientras la fuente de luz esté funcionando.

● Para los modelos de fuente de luz de banda ancha ASE con una potencia de salida de menos De 200 mW, el conector de fibra de salida se puede conectar a otros monomodo. dispositivos de fibra a través de un adaptador extraíble (brida de fibra). Sin embargo, si la cara final del conector de fibra está contaminado, es muy susceptible a sufrir quemaduras cuando el láser está activado, incluso si la potencia del láser es muy baja. Por lo tanto, Antes de conectar el conector de fibra, debe utilizar fibra especializada. herramientas de limpieza para limpiar a fondo la cara del extremo. Además, utilice una fibra inspector de extremos para examinar cuidadosamente la superficie, asegurándose de que esté completamente libre de polvo y contaminantes antes de realizar la conexión a través de la fibra brida. Durante la limpieza, inspección y conexión del conector de fibra, debes asegurarte de que la fuente de luz esté en estado desactivado; bajo ningún En determinadas circunstancias, estas operaciones deben realizarse mientras la fuente de luz está encendida. emitiendo luz. Una vez finalizado el uso y desconectado el conector de otros componentes de fibra, debe cubrir inmediatamente el conector de fibra con una tapa protectora contra el polvo.

● Modelos de fuente de luz ASE de banda ancha con una potencia de salida de 200 mW o Los modelos superiores pueden presentar un cable flexible de salida terminado con un conector FC/APC. Sin embargo, este conector está diseñado únicamente para alimentación de salida iniciada por el usuario. monitoreo (conectándolo a un medidor de potencia óptica) o para interconectar con un Colimador de fibra terminado en FC para dirigir la salida del láser al espacio libre. eso Se recomienda encarecidamente no utilizar un adaptador de brida para acoplar directamente este conector con los pigtails de otras fibras o dispositivos propiedad del usuario; haciéndolo conlleva un riesgo importante de dañar tanto el conector de fibra como el propia unidad amplificadora. Si se requiere interconexión con otras fibras, es se recomienda utilizar empalme por fusión; Además, asegúrese de que los tipos de Las fibras que se conectan son mutuamente compatibles.

● Tome precauciones contra la humedad, el polvo y la corrosión; tienda en un lugar seco.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
