Fuente de luz de banda ancha ASE de 1030 nm

Tabla de contenido

1. Introducción de la Fuente de luz de banda ancha ASE de 1030 nm

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

Introducción del producto

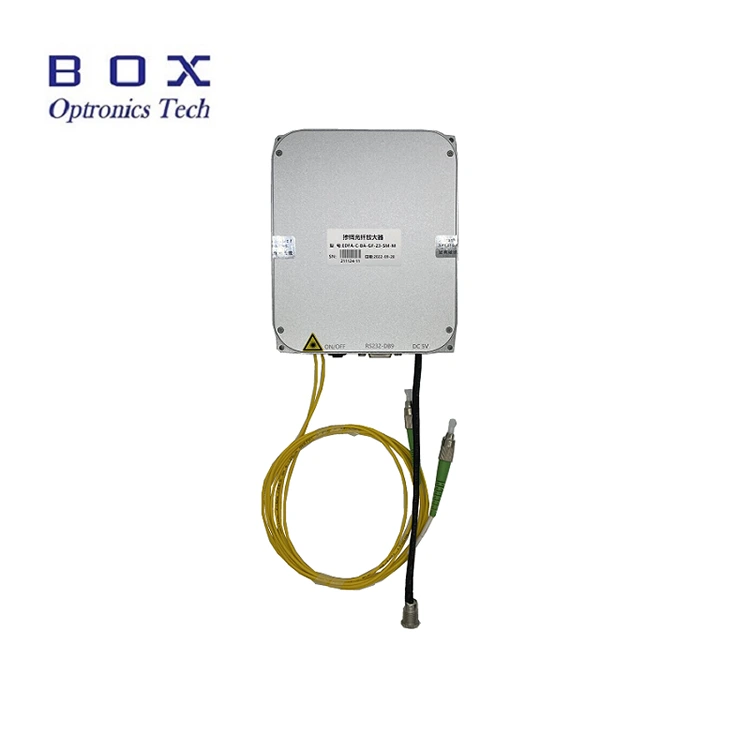

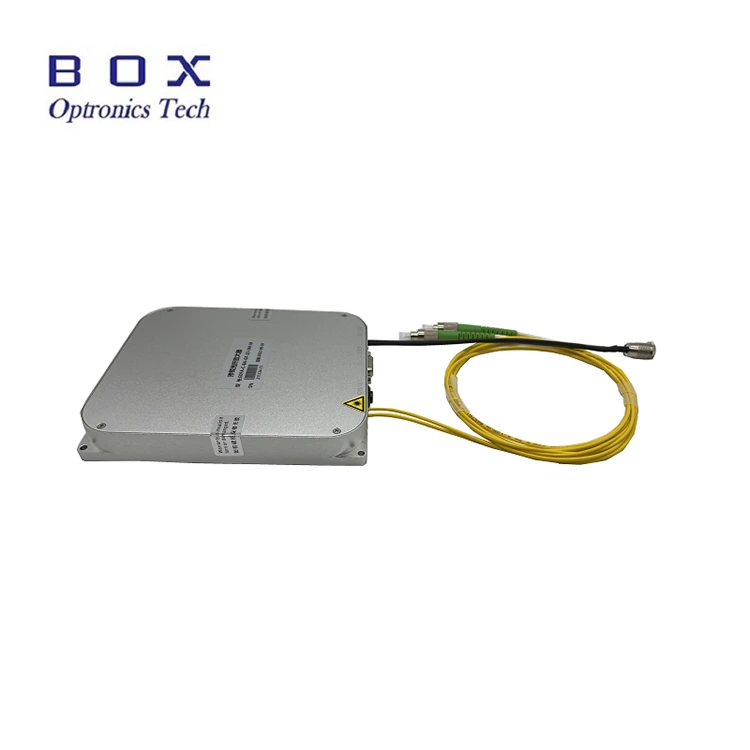

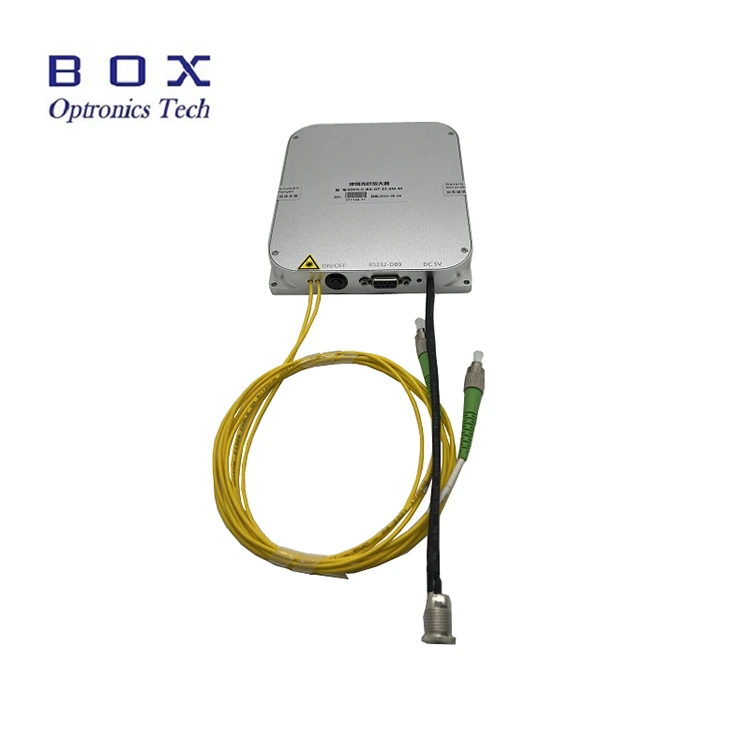

Esta es una fuente de luz de banda ancha ASE de 1030 nm basada en Láseres de bomba semiconductores y de fibra dopada con iterbio, con espectro de 1030 nm Cobertura, potencia de salida de 10/20/30/50/100/500/1000 mW y polarización. índice de extinción tan bajo como 0,2 dB. Juego completo de accesorios incluidos; usuario manual proporcionado. Es apto para fibra óptica. pruebas de dispositivos, producción de rejillas FBG, imágenes médicas, etc.

Producto Especificaciones

Características del producto

● espectral planitud;

● La potencia de salida es opcional y ajustable;

● Longitud de onda a largo plazo y potencia estable;

● DB9 Comunicaciones hembra (RS232) para una fácil integración.

Aplicaciones de productos

● Fibra detección;

● medico imágenes;

● Fibra Pruebas de dispositivos ópticos.

Producto Detalles

● Espectro típico

● Accesorios estándar

1. Pasos de operación: fuente de luz de banda ancha ASE de 1030 nm

Paso 1. Desembalaje y montaje: Por favor comprobar si los accesorios están completos

antes del montaje.

Paso 2. Conexión de puentes de fibra: abierto la tapa antipolvo en el conector o brida de fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Paso 3. Conexión del adaptador de corriente y Cable serie: Conecte el módulo de fuente de luz y el adaptador de corriente; conectar el módulo de fuente de luz y la computadora con un cable de señal USB-RS232. (Nota: La computadora necesita instalar primero el controlador del puerto serie. El conductor puede ser que se encuentra en el CD-ROM o se obtiene de la empresa Box Optronics).

Setp4.Use: abra la fuente de luz interruptor de activación; La luz indicadora de salida de la fuente de luz está encendida y hay salida de potencia óptica. En este momento, la corriente de trabajo y el valor de potencia óptica. son los parámetros establecidos por la computadora host en el último apagado. pueden ser modificado y guardado en el software de la computadora host (solo para la versión del modelo con potencia regulable).

Paso 5. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Realizar pedidos información

por ejemplo: ASE-1030-5HSM-B

(Información de pedido: Fuente de luz de banda ancha ASE de 1030 nm, salida de 500 mW potencia, con fibra SM Hi1060, paquete de sobremesa).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Ficha de datos

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días hábiles. (Si hay algunos en stock, se enviarán más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

● Antes de conectar conectores de fibra óptica, se debe realizar una limpieza especializada. Se deben utilizar herramientas para limpiar a fondo las caras extremas de los conectores. Además, se debe utilizar un inspector de extremos de fibra para examinar cuidadosamente Examine las superficies para asegurarse de que estén completamente libres de polvo y contaminantes antes de conectarlos mediante una brida de fibra. Durante la limpieza, inspección y conexión de los extremos de la fibra óptica, es imperativo garantizar que la fuente de luz esté en estado desactivado; bajo ninguna circunstancia debe Estas operaciones deben realizarse mientras se transmite la luz. Una vez que se utiliza completo y el conector ha sido desconectado de otras fibras ópticas. conectores, el conector de fibra debe estar equipado con una tapa protectora contra el polvo.

● Modelos de fuente de luz ASE de banda ancha con una potencia de salida de 200 mW o Los modelos superiores pueden presentar un cable flexible de salida terminado con un conector FC/APC. Sin embargo, este conector está diseñado únicamente para alimentación de salida iniciada por el usuario. monitoreo (conectándolo a un medidor de potencia óptica) o para interconectar con un Colimador de fibra terminado en FC para dirigir la salida del láser al espacio libre. eso Se recomienda encarecidamente no utilizar un adaptador de brida para acoplar directamente este conector con los pigtails de otras fibras o dispositivos propiedad del usuario; haciéndolo conlleva un riesgo importante de dañar tanto el conector de fibra como el propia unidad amplificadora. Si se requiere interconexión con otras fibras, es se recomienda utilizar empalme por fusión; Además, asegúrese de que los tipos de Las fibras que se conectan son mutuamente compatibles.

● Se desaconseja encarecidamente insertar o retirar el dispositivo con frecuencia. Conectores de fibra óptica en el puerto de salida, para evitar el polvo. contaminación, que puede provocar una mayor pérdida de inserción, o la quema de la cara del extremo del conector de fibra.

● Al iniciar, primero asegúrese de que tanto el interruptor de encendido como el El interruptor de llave está apagado y luego conecta la fuente de alimentación. Al apagar, Primero apague el interruptor de llave y desconecte la fuente de alimentación sólo después de que La luz indicadora de salida se ha apagado. Nunca cortes directamente la energía. suministro mientras la fuente de luz está en funcionamiento.

● Tome precauciones contra la humedad, el polvo y la corrosión; eso debe almacenarse en un lugar seco.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
