Los amplificadores en línea de fibra dopada con erbio de banda C son Diseñado para retransmisión de línea en sistemas de comunicación por fibra o láser de fibra. ellos pueden Ser utilizado para la amplificación de potencia de señales láser en la banda C 1530 ~ 1565 nm. rango de longitud de onda. Presentan una potencia alta de 15/17/20/23/25/26 dBm y baja ruido. Se proporcionan recomendaciones y software para el funcionamiento de la PC. Al usar estos módulos, asegúrese de que la cara del extremo de la fibra esté limpia, tenga en cuenta la entrada del láser limitaciones y tome las precauciones de seguridad láser necesarias.
|
Parámetros |
Unidad |
Valores |
Notas |
|||||
|
Rango de longitud de onda |
Nuevo Méjico |
1530~1565 |
banda C |
|||||
|
Potencia de entrada |
dBm |
-25~+3 |
|
|||||
|
Potencia de salida |
dBm |
15 |
17 |
20 |
23 |
25 |
26 |
Entrada @-10dBm |
|
Pequeño coeficiente de ganancia |
dB |
35 |
Entrada @-25dBm |
|||||
|
Figura de ruido |
dB |
≤5,5 |
Entrada @-10dBm |
|||||
|
PDG |
dB |
≤0,3 |
|
|||||
|
PMD |
PD |
0.5 |
|
|||||
|
Aislamiento de entrada/salida |
dB |
≥35 |
|
|||||
|
Monitor de energía |
dB |
Potencia de salida |
|
|||||
|
Modo de funcionamiento |
- |
CAC/APC |
|
|||||
|
Fibra de coleta |
- |
SMF-28 |
FC/APC |
|||||
|
Interfaz de comunicación
|
- |
Pantalla táctil / DB9 Hembra (RS232) |
Mesa de trabajo |
|||||
|
- |
DB9 hembra (RS232) |
Módulo |
||||||
|
Fuente de alimentación
|
- |
CA 110~240 V, <30 W |
Mesa de trabajo |
|||||
|
- |
CC 5 V, <15 W |
Módulo |
||||||
|
Dimensiones
|
milímetros
|
260 (ancho) × 280 (profundidad) × 120 (alto) |
Mesa de trabajo |
|||||
|
150 (ancho) × 125 (profundidad) × 20 (alto) |
Módulo |
|||||||
|
|
15~23dBm: 70(Ancho)×90(Profundidad)×15(Alto) |
Módulo |
||||||
|
Temperatura de funcionamiento |
℃ |
-5 ~ +55 |
|
|||||
|
Humedad de funcionamiento |
℃ |
0~70% |
|
|||||
● Amplio rango de longitud de onda: 1530 ~ 1565 nm;
● Alta ganancia factor;
● Bajo nivel de ruido <5,5 dB;
● Alta potencia de salida 15/17/20/23/25/26dBm opcional.
● óptico comunicación por fibra;
● óptico sensor de fibra;
● Fibra láser.

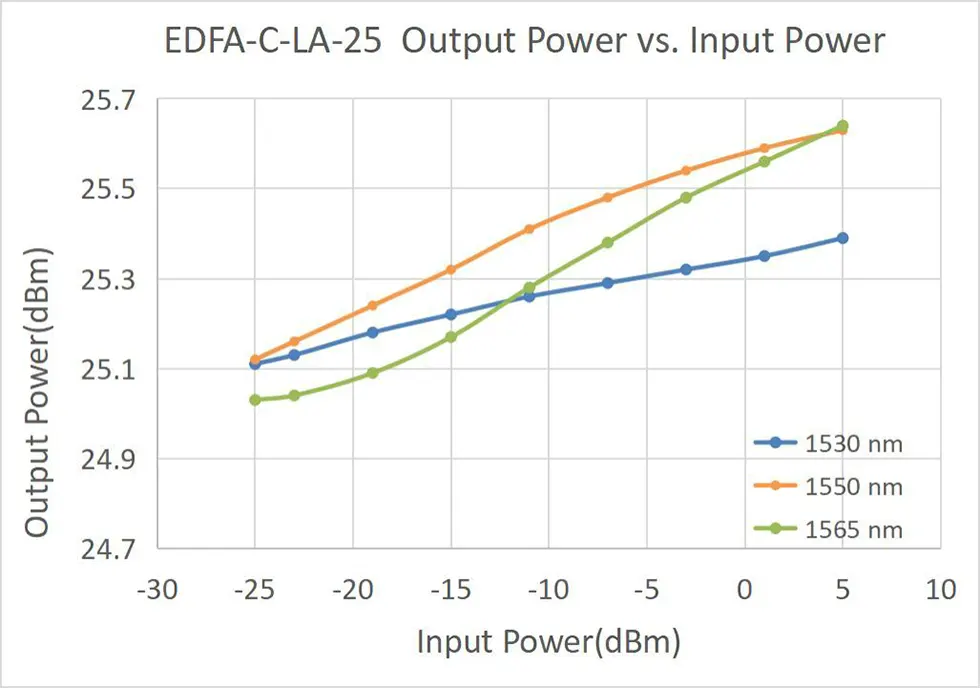

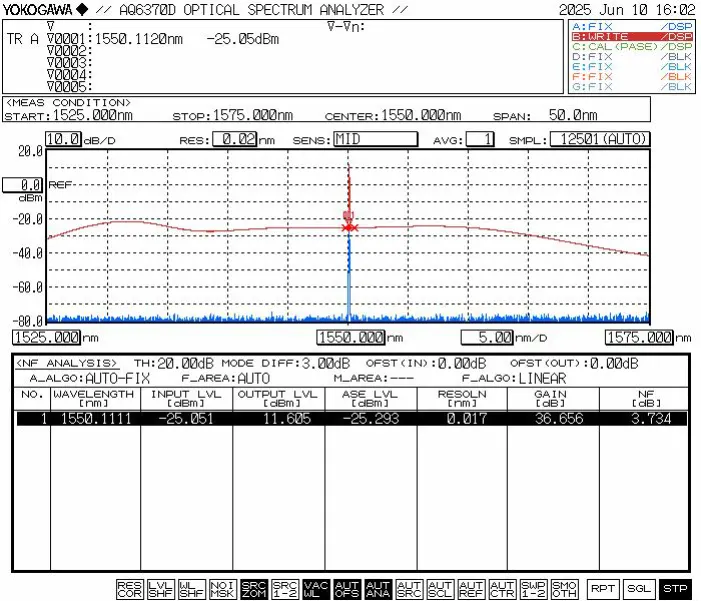

● Curva característica típica
|
Nombre |
tipo EDFA |
Longitud de onda |
Potencia de salida |
tipo de fibra |
Dimensión |
|
EDFA |
-XX |
-INCÓGNITA |
-XX |
XX |
-INCÓGNITA |
|
dopado con erbio Amplificador de fibra |
LA: amplificador en línea |
C: banda C |
15:15dBm 17:17dBm 20:20dBm 23:23dBm 25:25dBm 26:26dBm |
SM:SMF-28e |
M15 :Módulo M20 :Módulo B: Mesa |
por ejemplo: EDFA-LA-C-15-SM-M
(Información de pedido: fibra en línea dopada con erbio de banda C Amplificador, potencia de salida 15dB, con fibra SMF-28, paquete de módulos).
Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com
● Términos de cotización
(1) EXW:
Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.
(2) PAD:
Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.
● Condiciones de pago
PayPal y T/T están disponibles.
La producción tarda entre 10 y 15 días laborables. (Si hay alguno en stock, será más rápido enviado.)
La logística internacional puede tardar entre 3 y 5 días laborables.
● Para fibras monomodo (Hi-1060, PM980, G652D, PM1550, etc.), el La tolerancia de potencia teórica para luz continua es de aproximadamente 200 mW cuando la cara final está limpia. Por lo tanto, los modelos EDFA con potencia de salida <200 mW pueden Conecte sus conectores de fibra de salida a otros dispositivos de fibra monomodo a través de Adaptadores móviles (bridas de fibra).
● No corte la fuente de alimentación directamente mientras el amplificador esté funcionando.
● Mantenga los conectores de fibra libres de polvo para evitar que se queme la fibra. cara del extremo del conector. Limpie el conector de fibra con papel para lentes sin polvo antes conexión, inspeccione con un inspector de la cara del extremo de la fibra y conéctela mediante brida sólo después de confirmar la limpieza. De lo contrario, la cara del extremo del conector de fibra puede quemarse cuando se enciende el láser. Asegúrese de un funcionamiento sin láser cuando bridas de conexión y coloque tapas antipolvo de fibra cuando no esté en uso.
● No se permite enchufar o desenchufar con frecuencia los conectores de fibra de salida. recomendado, ya que puede causar contaminación por polvo, mayor pérdida de inserción o quema de la cara del extremo del conector de fibra.
● Mantenga el equipo seco y guárdelo en un lugar seco.
● Período de garantía:
Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.
● Exclusiones de la garantía gratuita:
Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:
(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.
(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.
(3) Daño físico evidente causado por error humano.
(4) Desmontaje, modificación o reparación no autorizados.
(5) Etiquetas de garantía alteradas o incompletas en la carcasa.
(6) Daño o pérdida durante el transporte.
