Amplificador amplificador de fibra dopado con erbio de banda C con micromódulo

Tabla de contenido

1. Introducción de la Amplificador amplificador de fibra dopado con erbio de banda C con micromódulo

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos

8. Condiciones de cotización y pago

9. plazo de entrega

10. Pasos de operación

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

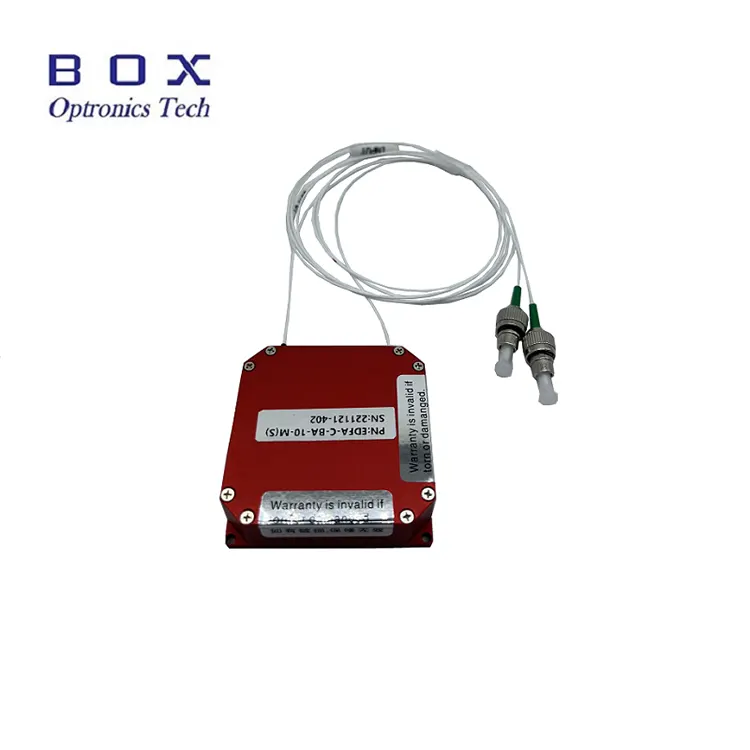

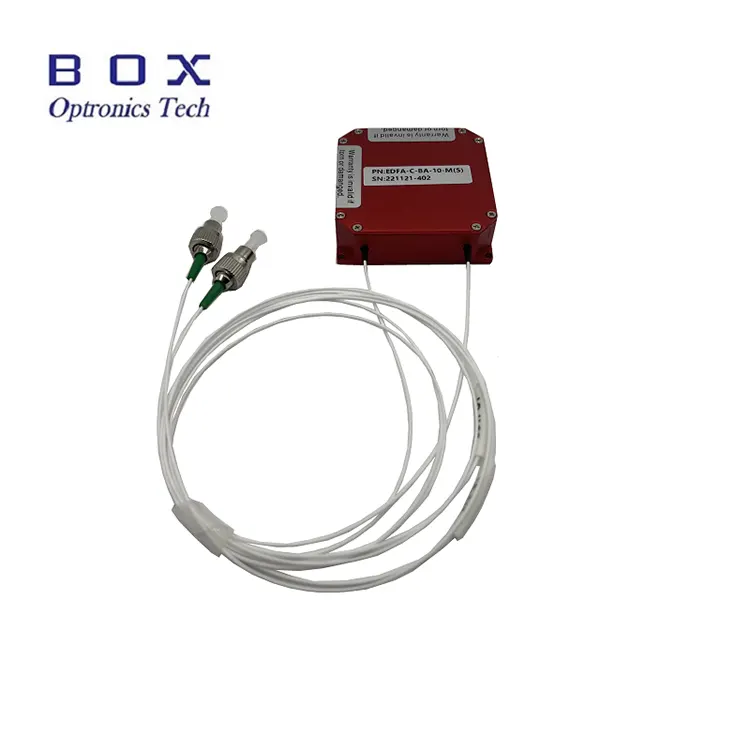

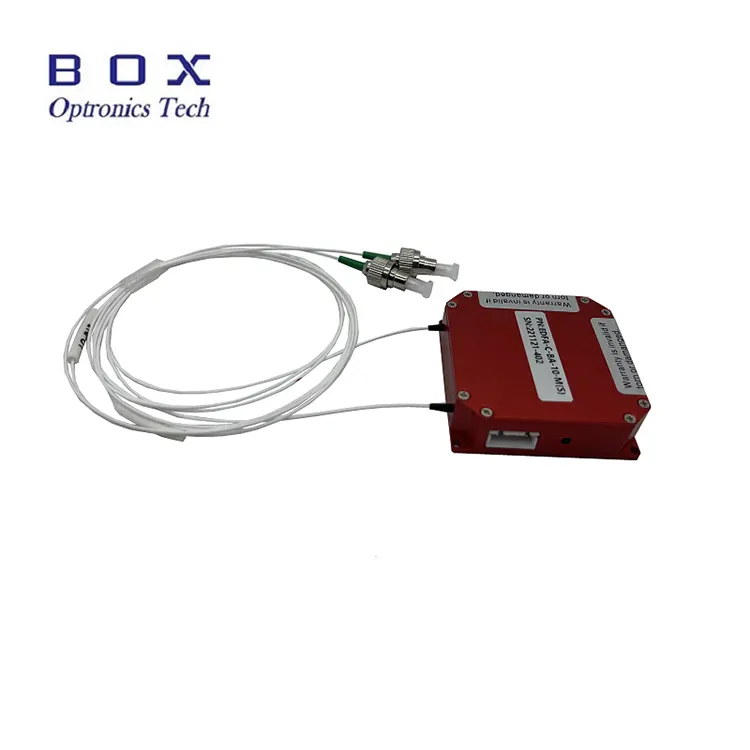

Introducción del producto

Refuerzo de fibra dopado con erbio de banda C de micromódulo Los amplificadores están diseñados para aplicaciones en espacios limitados. Las dimensiones son 50(W)×50(D)×15(H)mm o 45(W)×65(D)×10(H)mm opcionales. pueden ser Utilizado para amplificación de potencia de señales láser en la banda C 1530 ~ 1565 nm. rango de longitud de onda. Cuentan con una alta potencia de 10/13/17/20/23 dBm y bajo nivel de ruido. un Se proporcionan un puerto serie de comunicación y un cable de alimentación para el funcionamiento con PC. cuando Al utilizar estos módulos, asegúrese de que la cara del extremo de la fibra esté limpia, tenga en cuenta el láser. limitaciones de entrada y tome las precauciones de seguridad láser necesarias.

Producto Especificaciones

Producto Características

● Amplio rango de longitud de onda: 1530 ~ 1565 nm;

● subminiatura diseño;

● Bajo nivel de ruido <5dB;

● Modo de control RS232/TTL.

Producto Aplicaciones

● óptico comunicación por fibra;

● óptico sensor de fibra;

● Fibra láser.

Producto Detalles

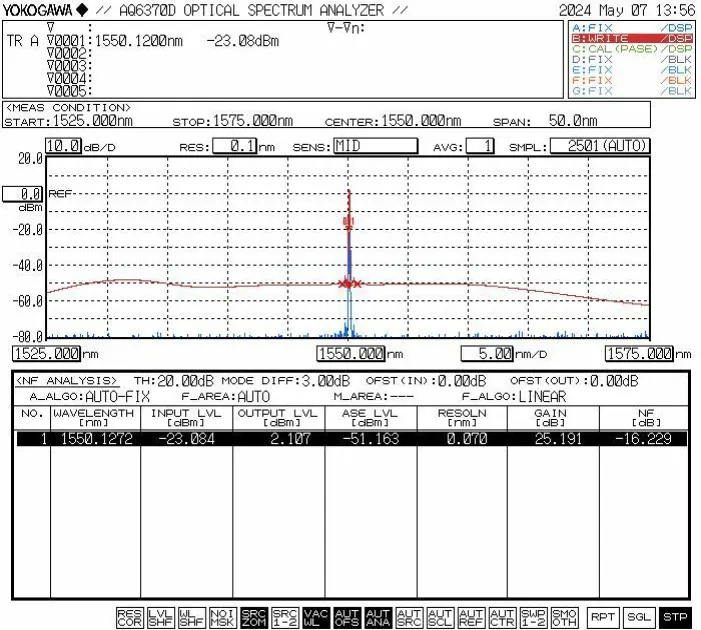

● Curva característica típica

● Definición de pin de comunicación (de izquierda a derecha: 1 a 4):

El nivel de comunicación cumple con los estándares TTL. Un TTL-RS232 Se requiere conversión de nivel para la conexión a una computadora.

Información de pedido

por ejemplo: EDFA-BA-C-23-SM-MIC

(Información de pedido: Micromódulo de banda C dopado con erbio Amplificador amplificador de fibra, potencia de salida de 23 dB, con paquete de módulo de fibra SMF-28).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Ficha de datos

Ficha de datos

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días laborables. (Si hay alguno en stock, será más rápido enviado.)

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Pasos

Paso 1. Desembalaje y montaje

Compruebe que todos los accesorios estén completos antes del montaje.

Paso 2. Conexión de la fuente de alimentación y la fibra Cordones de conexión

Conecte la fuente de alimentación; Conecte la luz de señal a la entrada.

Paso 3. Encendido del amplificador

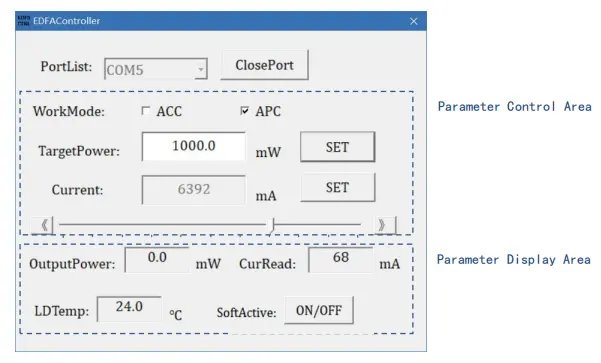

Encienda el amplificador. Nota: La corriente de funcionamiento y la ganancia Los valores son los parámetros establecidos por la computadora host en el último apagado, y Se puede modificar mediante software si es necesario. Está estrictamente prohibido enchufar o Desenchufe los conectores de fibra mientras el láser esté funcionando.

Setp4.Shutdown

Desconecte el cable de alimentación después de su uso.

Notas de operación y Mantenimiento

● No corte la fuente de alimentación directamente mientras el amplificador esté funcionando.

● Mantenga los conectores de fibra libres de polvo para evitar que se queme la fibra. cara del extremo del conector. Limpie el conector de fibra con papel para lentes sin polvo antes conexión, inspeccione con un inspector de la cara del extremo de la fibra y conéctela mediante brida sólo después de confirmar la limpieza. De lo contrario, la cara del extremo del conector de fibra puede quemarse cuando se enciende el láser. Asegúrese de un funcionamiento sin láser cuando bridas de conexión y coloque tapas antipolvo de fibra cuando no esté en uso.

● Mantenga el equipo seco y guárdelo en un lugar seco.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
