Amplificador amplificador de fibra dopado con erbio de banda C

Tabla de contenido

1. Introducción de la Amplificador amplificador de fibra dopado con erbio de banda C

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago

9. plazo de entrega

10. Pasos de operación

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

Introducción del producto

Los amplificadores amplificadores de fibra dopados con erbio de banda C son diseñado para aplicaciones en comunicación óptica, detección de fibra óptica, CATV, e investigación de laboratorio. Presentan un amplio rango de longitudes de onda, alta potencia y Bajo nivel de ruido, con modos de funcionamiento ACC y APC. Un puerto serie de comunicación y el cable de alimentación se proporcionan para un funcionamiento plug-and-play. Los comandos son disponibles para una fácil integración en los sistemas del cliente. Potencia de salida múltiple Hay disponibles ajustes de 15 a 26 dBm, con modos monomodo y Opciones de fibra que mantienen la polarización. Se incluye una garantía de un año. cuando Al utilizar estos módulos, asegúrese de que la cara del extremo de la fibra esté limpia, tenga en cuenta el láser. limitaciones de entrada y tome las precauciones de seguridad láser necesarias.

Producto Especificaciones

Características del producto

● Amplio rango de longitud de onda;

● Alto potencia de salida;

● Bajo nivel de ruido;

● DB9 Comunicaciones hembra (RS232) para una fácil integración.

1. Aplicaciones del producto: banda C Amplificador potenciador de fibra dopado con erbio

● óptico comunicación por fibra;

● óptico sensor de fibra;

● Fibra láser.

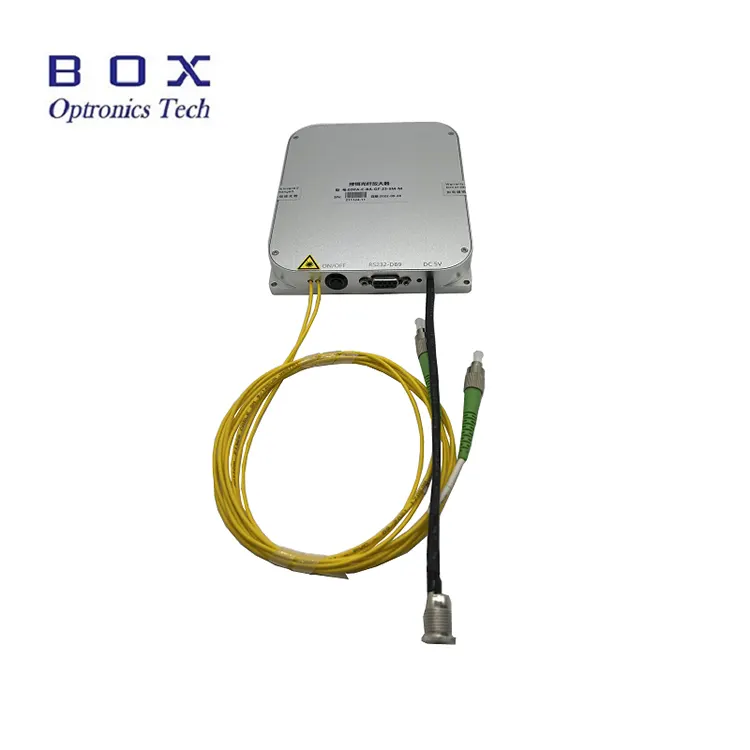

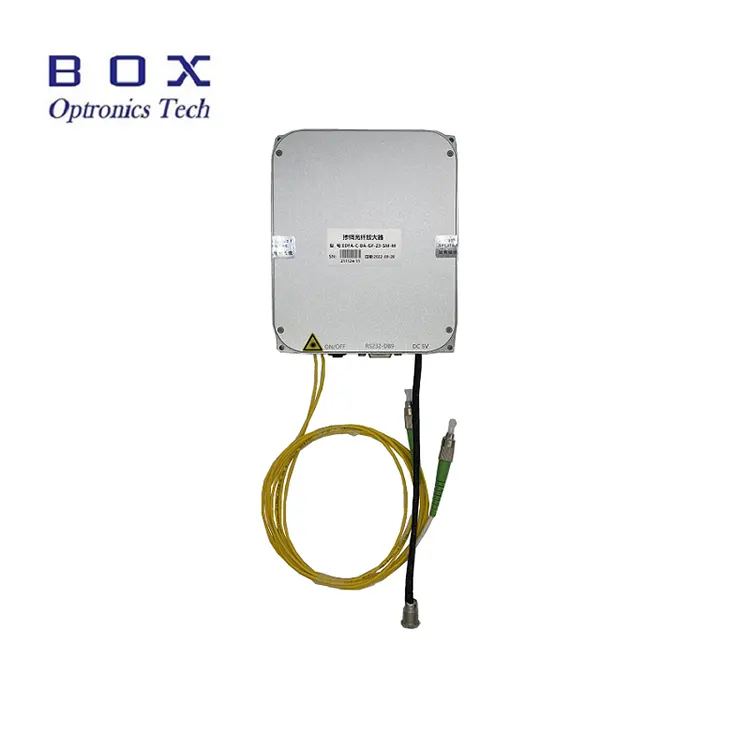

Producto Detalles

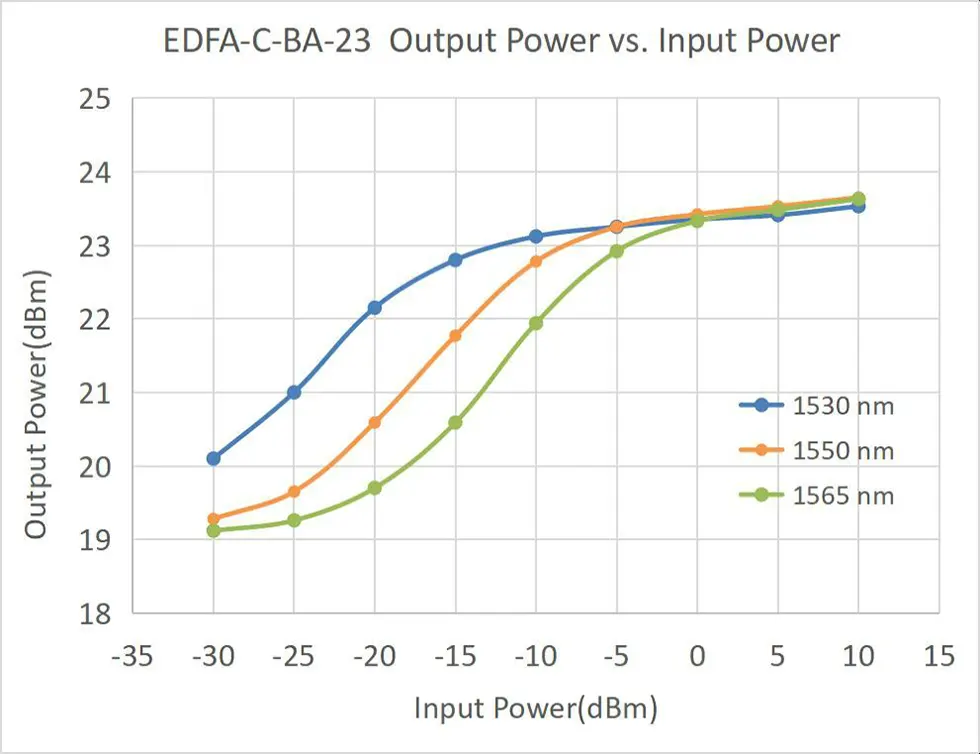

● Curva característica típica

● Accesorios estándar

Realizar pedidos información

por ejemplo: EDFA-C-BA-23-SM-M

(Información de pedido: amplificador amplificador de fibra dopado con erbio de banda C, potencia de salida de 23 dB, con paquete de módulo de fibra SMF-28).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días laborables. (Si hay alguno en stock, será más rápido enviado.)

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Pasos

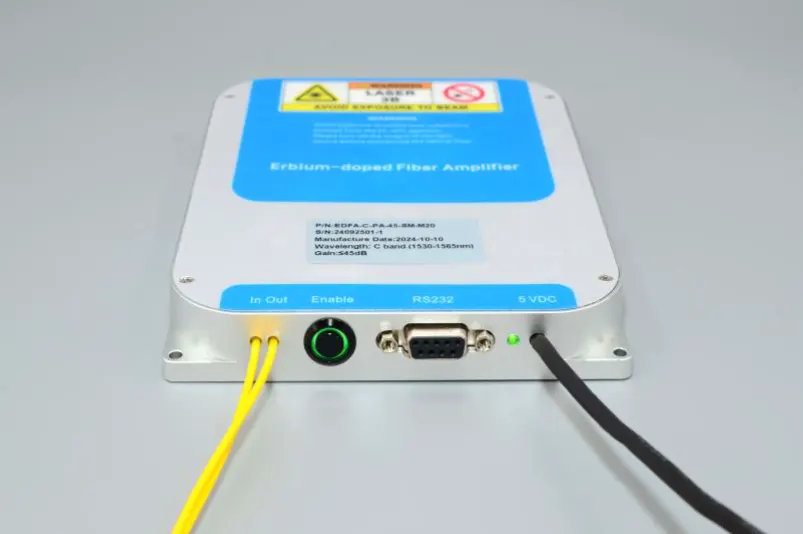

Paso 1.Apariencia: La parte frontal del EDFA está equipado secuencialmente con fibras ópticas de entrada y salida, un Interruptor de activación de salida de amplificación óptica, comunicación con el ordenador host Interfaz (predeterminada RS232 DB9), una luz indicadora de alimentación y un cable de alimentación. (CC 5 V predeterminado).

Paso 2. Fuente de alimentación: La potencia El puerto es la potencia predeterminada DC5,5 × 2,1mm Interfaz, y se proporcionará un adaptador de corriente CC DC5V correspondiente cuando el El producto sale de fábrica. El método de conexión entre el adaptador de corriente y El módulo EDFA se muestra en la siguiente figura. Por favor asegúrese de utilizar el Adaptador de corriente original a juego. El uso de un adaptador de corriente inadecuado provocar que el EDFA no funcione correctamente o dañarlo. En forma de U También se puede proporcionar una línea de alimentación con conector para que los usuarios se conecten a un cambiar la fuente de alimentación, pero debe proponerse con antelación durante la adquisición.

Paso 3. Conexión de puentes de fibra: abierto la tapa antipolvo del conector de fibra óptica, verifique la cara del extremo de la fibra y Confirme que no haya contaminación ni daños antes de conectar otras ópticas. dispositivos de fibra o equipos de prueba. Para la fibra de salida del EDFA de alta potencia modelo, se recomienda utilizar el método de empalme por fusión para la conexión.

Setp4. Disipación de calor: esto El módulo amplificador de fibra dopado con erbio genera una cierta cantidad de calor. el La superficie inferior del amplificador (el lado sin texto) debe estar cerca contacto con el disipador de calor, la aleta de disipación de calor o la superficie metálica en el parte inferior del chasis del usuario. Se recomienda una refrigeración por aire adecuada para lograr un buen efecto de disipación de calor. El ambiente de trabajo óptimo recomendado La temperatura es de -5 ~ +35 ℃. cuando el La temperatura ambiente supera los 50 ℃, el El amplificador en estado de espera no se iniciará. Cuando la temperatura ambiente supera los 55 ℃, el El amplificador en estado de funcionamiento detendrá automáticamente la salida del láser y entrará estado de espera para autoprotección. Cuando la temperatura ambiente desciende a 50 ℃, el amplificador reanudará automáticamente la salida.

Paso 5. Potencia óptica de entrada: este amplificador de fibra dopada con erbio no tiene umbral Requisito para la potencia de la señal óptica de entrada. Cuando la potencia promedio del La señal óptica de entrada se reduce a una potencia cercana a cero, el amplificador seguirá Mantenga el estado de funcionamiento y el puerto de salida tendrá una emisión espontánea. salida. Sin embargo, para obtener un efecto de amplificación y una relación señal-ruido más ideales relación, se recomienda controlar la potencia óptica de entrada dentro de la potencia rango descrito en la hoja de prueba o especificación del producto.

Paso 6. Control por computadora host: este amplificador es un producto modular y necesita combinarse con un software de computadora host dedicado para ajustar y monitorear el estado de funcionamiento y parámetros de funcionamiento del EDFA. La computadora del usuario necesita para instalar el programa del controlador del puerto serie USB-232 y la computadora host EDFA Software de control proporcionado por nuestra empresa. El controlador del puerto serie USB-232 Se debe instalar el programa; de lo contrario, el software del ordenador host no podrá conectarse. y comunicarse con el módulo EDFA normalmente. Cabe señalar que el El programa del controlador del puerto serie USB-232 debe ser coherente con el USB-232 real. Cable de puerto serie utilizado. El número de versión del software de la computadora host de EDFA. El software debe ser consistente con el número de versión del software registrado en la hoja de prueba del producto.

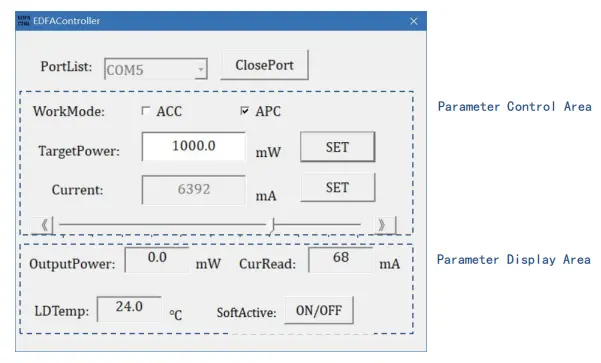

Paso 7. Interfaz del software de la computadora host: la información que puede mostrar el software de la computadora host incluye Modo de funcionamiento del amplificador, valor objetivo de potencia óptica de salida, láser de bomba valor objetivo actual y estado de monitoreo de temperatura.

Paso 8. Operación específica: después Al iniciar el software del ordenador host, primero seleccione el puerto serie correcto. número en la secuencia del puerto serie PortList, haga clic en el botón OpenPort para abrir el puerto serie. En este momento, se mostrarán las ventanas Lectura actual y LDTemp. la corriente de trabajo y la temperatura de la bomba del módulo. Introduzca el objetivo valor de potencia óptica en la ventana TargetPower y haga clic en el botón SET. cuando el interruptor de botón del módulo EDFA y el interruptor de botón SoftActive en el ambos software están activados, la configuración surte efecto y el EDFA tiene salida de potencia.

Paso 9. Modo de control: el modelo estándar De este amplificador de fibra admite dos modos de trabajo, control automático de corriente modo (modo ACC) y modo de control automático de potencia (modo APC). puedes cambiar entre estos dos modos de trabajo a través de la opción WorkMode. Al cambiar, tenga en cuenta que primero debe apagar el interruptor del botón activo. (*Algún amplificador Los modelos solo admiten el modo ACC, como EDFA-C-PA). En modo ACC, ingrese la bomba valor actual en la ventana Actual y haga clic en el botón SET, o arrastre directamente los controles deslizantes izquierdo y derecho para configurar el valor actual de la bomba. En modo APC, ingrese el valor de potencia óptica objetivo en la ventana TargetPower y haga clic en el botón SET botón.

Paso 10. Activación de salida: Cuando el Habilitar el interruptor del botón en la parte frontal del módulo y el botón SoftActive Al encender el software, ambos están activados, la configuración surte efecto y el El amplificador tiene salida láser y la luz indicadora LÁSER está encendida. El encendido/apagado El botón se mostrará en rojo. La OutputPower en la monitorización de parámetros El área muestra la potencia óptica de salida real actual, CurRead muestra la potencia óptica actual. la corriente de la bomba y LDTemp muestra la temperatura interna.

Paso 11. Apagado: Primero apague el Botón ON/OFF en el lateral del amplificador y botón SoftActive Encienda el software, haga clic en ClosePort para cerrar el puerto serie y luego cierre el software.

Paso 12. Memoria de parámetros: El modo y Los parámetros establecidos por el software de control se guardarán automáticamente dentro del Módulo EDFA y tiene la función de memoria de apagado. Si no hay necesidad de modificar los parámetros de EDFA, no es necesario conectarse a la computadora host al usarlo nuevamente.

Notas de operación y Mantenimiento

● Al iniciar, primero confirme que el interruptor de encendido y el interruptor de llave están apagados y luego conecta la fuente de alimentación. Al apagar, primero Apague el interruptor de llave y luego desconecte la fuente de alimentación después de la salida. La luz indicadora se apaga. No corte directamente el suministro eléctrico cuando el EDFA está funcionando.

● No se recomienda insertar y desconectar la salida con frecuencia. conectores de fibra para evitar la contaminación del polvo, lo que puede provocar un aumento pérdida de inserción o quemado de la cara del extremo del conector de fibra.

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un Detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte fibras sin energía para evitar quemaduras en el extremo. Los conectores de fibra óptica deben estar cubierto con tapas antipolvo.

● Si la fibra de salida necesita conectarse a otra fibra, es Se recomienda utilizar una empalmadora por fusión.

● Tome precauciones contra la humedad, el polvo y la corrosión; tienda en un lugar seco.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
