Preamplificador de fibra dopado con erbio de banda C

Tabla de contenido

1. Introducción de la Preamplificador de fibra dopado con erbio de banda C

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago

9. plazo de entrega

10. Pasos de operación

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

Introducción del producto

Los preamplificadores de fibra dopada con erbio de banda C están diseñados para mejorar la sensibilidad ante el receptor óptico. El preamplificador es especialmente utilizado para la amplificación de pequeñas señales ópticas en el rango de -45 ~ 25 dBm. La ganancia típica de una señal pequeña es tan alta como 35 ~ 45 dB, y la El ruido es inferior a 4,5 dB. Se pueden utilizar para amplificar la potencia del láser. señales en el rango de longitud de onda de la banda C de 1530 ~ 1565 nm. Corriente automática Modo de trabajo de control (ACC). Se proporcionan comandos y software de control para PC. operación.

Producto Especificaciones

Producto Características

● Amplio rango de longitud de onda: 1530 ~ 1565 nm;

● Bajo nivel de ruido <4,5 dB;

● Interfaz de comunicación con pantalla táctil/DB9 hembra (RS232) para fácil operación.

Producto Aplicaciones

● óptico comunicación por fibra;

● óptico sensor de fibra;

● Fibra láser.

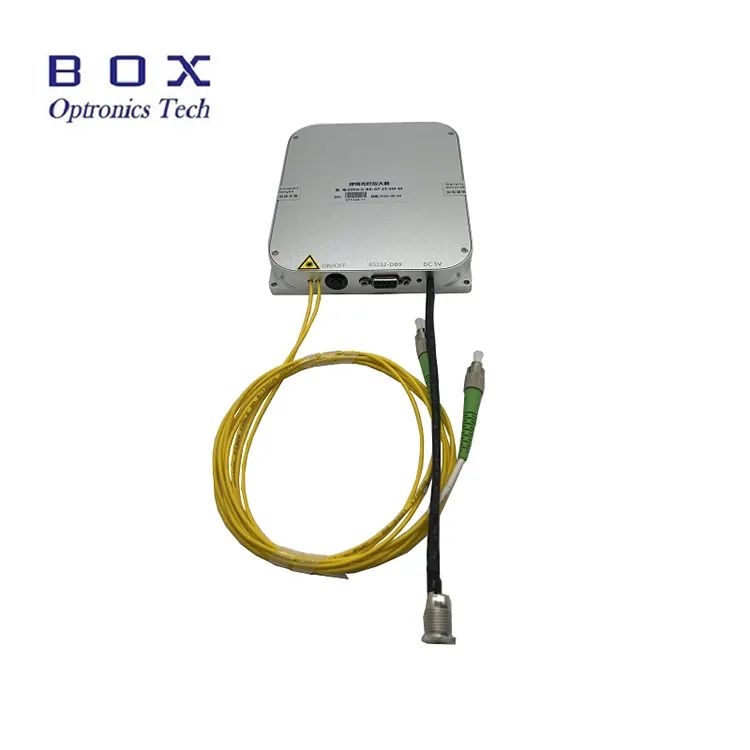

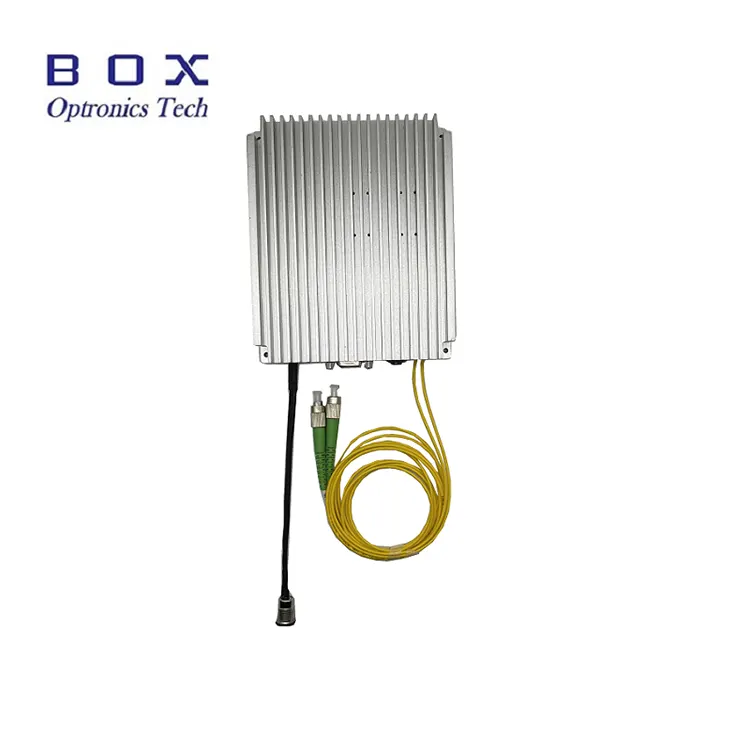

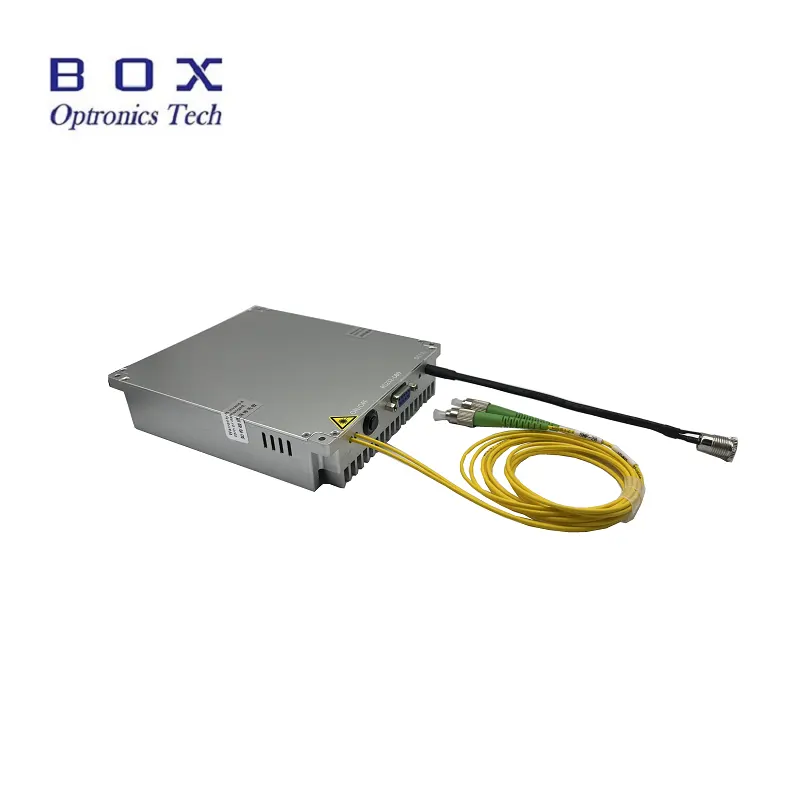

Producto Detalles

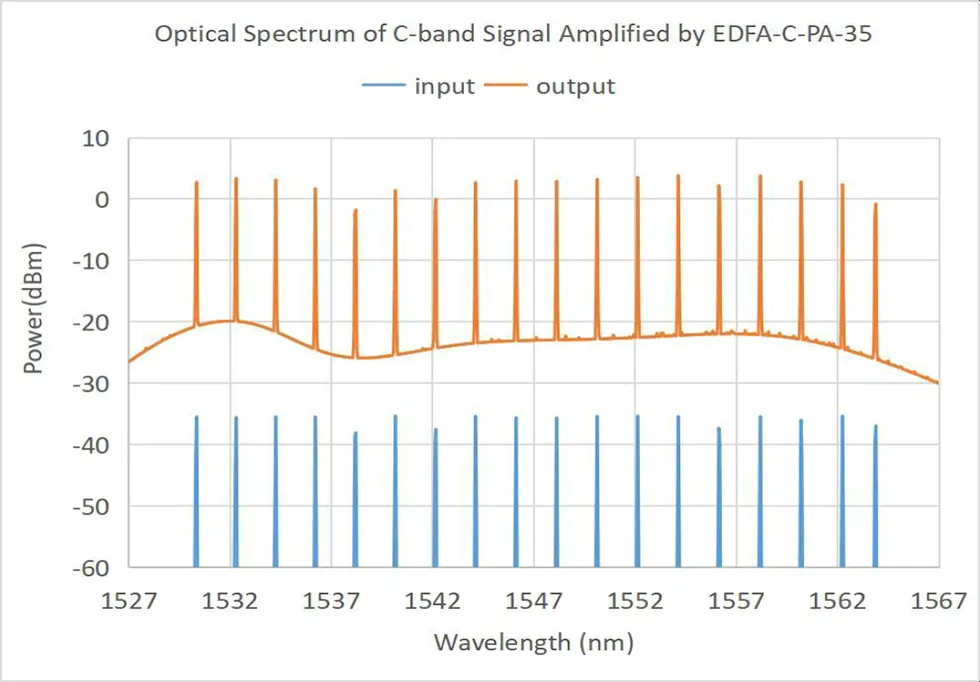

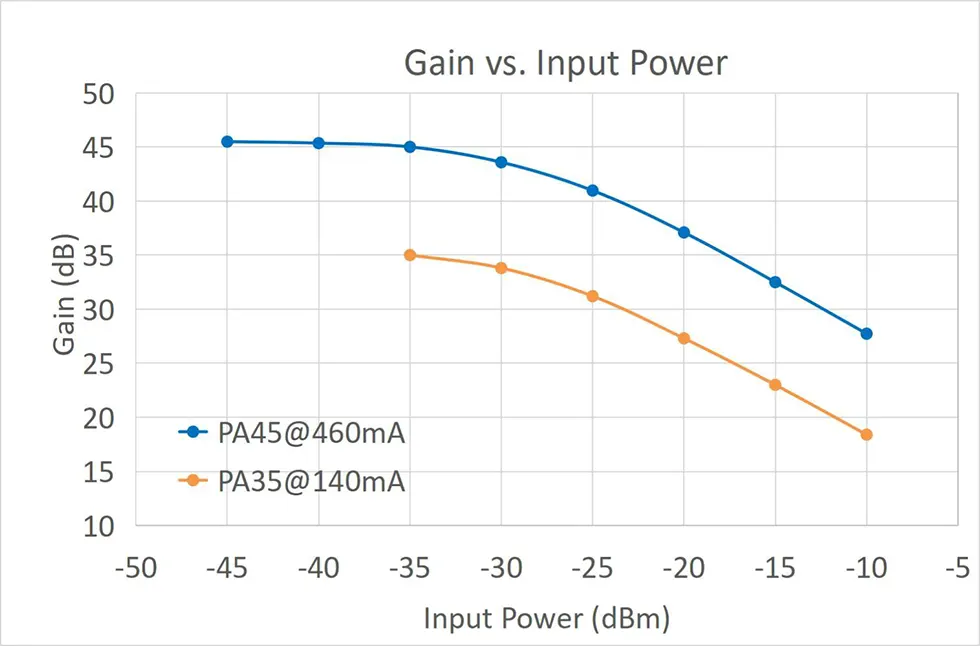

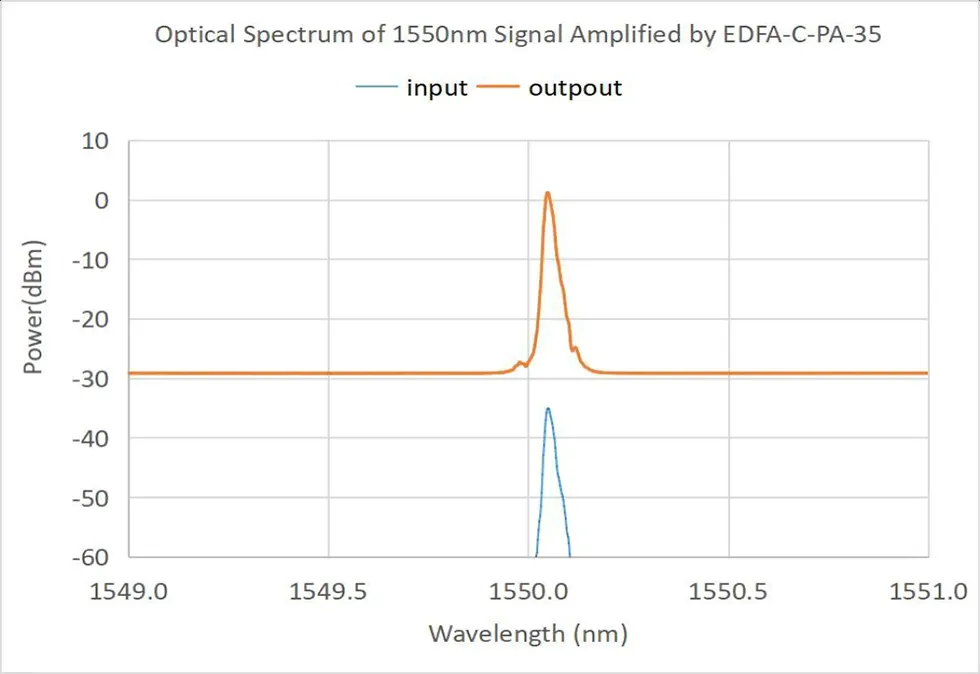

● Curva característica típica

Información de pedido

por ejemplo: EDFA-PA-C-35-SM-M

(Información de pedido: Fibra dopada con erbio de banda C Preamplificador, ganancia de señal pequeña de 35 dBm, con paquete de módulo de fibra SMF-28).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días laborables. (Si hay alguno en stock, será más rápido enviado.)

La logística internacional puede tardar entre 3 y 5 días laborables.

Operación Pasos

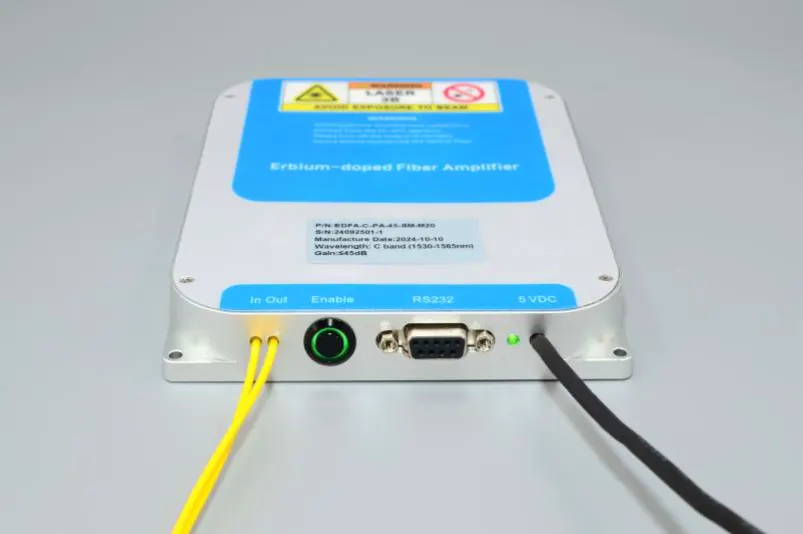

Paso 1.Apariencia: La parte frontal del EDFA está equipado secuencialmente con fibras ópticas de entrada y salida, un Interruptor de activación de salida de amplificación óptica, comunicación con el ordenador host Interfaz (predeterminada RS232 DB9), una luz indicadora de alimentación y un cable de alimentación. (CC 5 V predeterminado).

Paso 2. Fuente de alimentación: La potencia El puerto es la potencia predeterminada DC5,5 × 2,1mm Interfaz, y se proporcionará un adaptador de corriente CC DC5V correspondiente cuando el El producto sale de fábrica. El método de conexión entre el adaptador de corriente y El módulo EDFA se muestra en la siguiente figura. Por favor asegúrese de utilizar el Adaptador de corriente original a juego. El uso de un adaptador de corriente inadecuado provocar que el EDFA no funcione correctamente o dañarlo. En forma de U También se puede proporcionar una línea de alimentación con conector para que los usuarios se conecten a un cambiar la fuente de alimentación, pero debe proponerse con antelación durante adquisiciones.

Paso 3. Conexión de puentes de fibra: abierto la tapa antipolvo del conector de fibra óptica, verifique la cara del extremo de la fibra y Confirme que no haya contaminación ni daños antes de conectar otras ópticas. dispositivos de fibra o equipos de prueba. Para la fibra de salida del EDFA de alta potencia modelo, se recomienda utilizar el método de empalme por fusión para la conexión.

Setp4. Disipación de calor: esto El módulo amplificador de fibra dopado con erbio genera una cierta cantidad de calor. el La superficie inferior del amplificador (el lado sin texto) debe estar cerca contacto con el disipador de calor, la aleta de disipación de calor o la superficie metálica en el parte inferior del chasis del usuario. Se recomienda una refrigeración por aire adecuada para lograr un buen efecto de disipación de calor. El ambiente de trabajo óptimo recomendado La temperatura es de -5 ~ +35 ℃. cuando el La temperatura ambiente supera los 50 ℃, el El amplificador en estado de espera no se iniciará. Cuando la temperatura ambiente supera los 55 ℃, el El amplificador en estado de funcionamiento detendrá automáticamente la salida del láser y entrará estado de espera para autoprotección. Cuando la temperatura ambiente desciende a 50 ℃, el amplificador reanudará automáticamente la salida.

Paso 5. Potencia óptica de entrada: este amplificador de fibra dopada con erbio no tiene ningún requisito de umbral para la potencia de la señal óptica de entrada. Cuando la potencia promedio de la entrada óptica La señal se reduce a una potencia cercana a cero, el amplificador aún mantendrá la Estado de funcionamiento y el puerto de salida tendrá una salida de emisión espontánea. Sin embargo, para obtener un efecto de amplificación y una relación señal-ruido más ideales, Se recomienda controlar la potencia óptica de entrada dentro del rango de potencia. descrito en la hoja de prueba o especificación del producto.

Paso 6. Control por computadora host: este amplificador es un producto modular y necesita combinarse con un software de computadora host dedicado para ajustar y monitorear el estado de funcionamiento y parámetros de funcionamiento del EDFA. La computadora del usuario necesita para instalar el programa del controlador del puerto serie USB-232 y la computadora host EDFA Software de control proporcionado por nuestra empresa. El controlador del puerto serie USB-232 Se debe instalar el programa; de lo contrario, el software del ordenador host no podrá conectarse. y comunicarse con el módulo EDFA normalmente. Cabe señalar que el El programa del controlador del puerto serie USB-232 debe ser coherente con el USB-232 real. Cable de puerto serie utilizado. El número de versión del software de la computadora host de EDFA. El software debe ser consistente con el número de versión del software registrado en la hoja de prueba del producto.

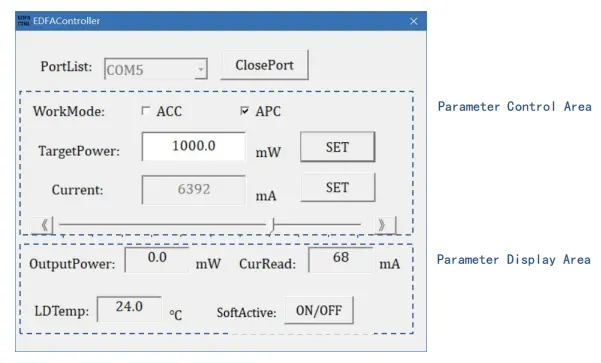

Paso 7. Interfaz del software de la computadora host: la información que puede mostrar el software de la computadora host incluye Modo de funcionamiento del amplificador, valor objetivo de potencia óptica de salida, láser de bomba valor objetivo actual y estado de monitoreo de temperatura.

Paso 8. Operación específica: después de comenzar el software del ordenador host, primero seleccione el número de puerto serie correcto en el Secuencia de puerto serie PortList, haga clic en el botón OpenPort para abrir la lista de puertos serie. puerto. En este momento, las ventanas Lectura actual y LDTemp mostrarán el Corriente de trabajo y temperatura de la bomba del módulo. Introduce el objetivo óptico. valor de potencia en la ventana TargetPower y haga clic en el botón SET. Cuando el botón El interruptor del módulo EDFA y el interruptor del botón SoftActive en el software están ambos encendidos, la configuración surte efecto y el EDFA tiene salida de potencia óptica.

Paso 9. Modo de control: el modelo estándar De este amplificador de fibra admite dos modos de trabajo, control automático de corriente modo (modo ACC) y modo de control automático de potencia (modo APC). puedes cambiar entre estos dos modos de trabajo a través de la opción WorkMode. Al cambiar, tenga en cuenta que primero debe apagar el interruptor del botón activo. (*Algún amplificador Los modelos solo admiten el modo ACC, como EDFA-C-PA). En modo ACC, ingrese la bomba valor actual en la ventana Actual y haga clic en el botón SET, o arrastre directamente los controles deslizantes izquierdo y derecho para configurar el valor actual de la bomba. En modo APC, ingrese el valor de potencia óptica objetivo en la ventana TargetPower y haga clic en el botón SET botón.

Paso 10. Activación de salida: Cuando el Habilitar el interruptor del botón en la parte frontal del módulo y el botón SoftActive Al encender el software, ambos están activados, la configuración surte efecto y el El amplificador tiene salida láser y la luz indicadora LÁSER está encendida. El encendido/apagado El botón se mostrará en rojo. La OutputPower en la monitorización de parámetros El área muestra la potencia óptica de salida real actual, CurRead muestra la potencia óptica actual. la corriente de la bomba y LDTemp muestra la temperatura interna.

Paso 11. Apagado: Primero apague el Botón ON/OFF en el lateral del amplificador y botón SoftActive Encienda el software, haga clic en ClosePort para cerrar el puerto serie y luego cierre el software.

Paso 12. Memoria de parámetros: El modo y Los parámetros establecidos por el software de control se guardarán automáticamente dentro del Módulo EDFA y tiene la función de memoria de apagado. Si no hay necesidad de modificar los parámetros de EDFA, no es necesario conectarse a la computadora host al usarlo nuevamente.

Notas de operación y Mantenimiento

● Si la fibra de salida necesita conectarse a otra fibra, es Se recomienda utilizar una empalmadora por fusión.

● Al iniciar, primero confirme que el interruptor de encendido y el interruptor de llave están apagados y luego conecta la fuente de alimentación. Al apagar, primero Apague el interruptor de llave y luego desconecte la fuente de alimentación después de la salida. La luz indicadora se apaga. No corte directamente el suministro eléctrico cuando el EDFA está funcionando.

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un Detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte fibras sin energía para evitar quemaduras en el extremo. Los conectores de fibra óptica deben estar cubierto con tapas antipolvo.

● No se recomienda insertar y desconectar la salida con frecuencia. conectores de fibra para evitar la contaminación del polvo, lo que puede provocar un aumento pérdida de inserción o quemado de la cara del extremo del conector de fibra.

● Mantenga el equipo seco y guárdelo en un lugar seco.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
