Paquete de sobremesa con fuente láser de bomba de 974 nm y 976 nm con pantalla táctil

Tabla de contenido

1. Introducción de la Paquete de sobremesa con fuente láser de bomba de 974 nm y 976 nm con pantalla táctil

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Accesorios estándar

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

Introducción del producto

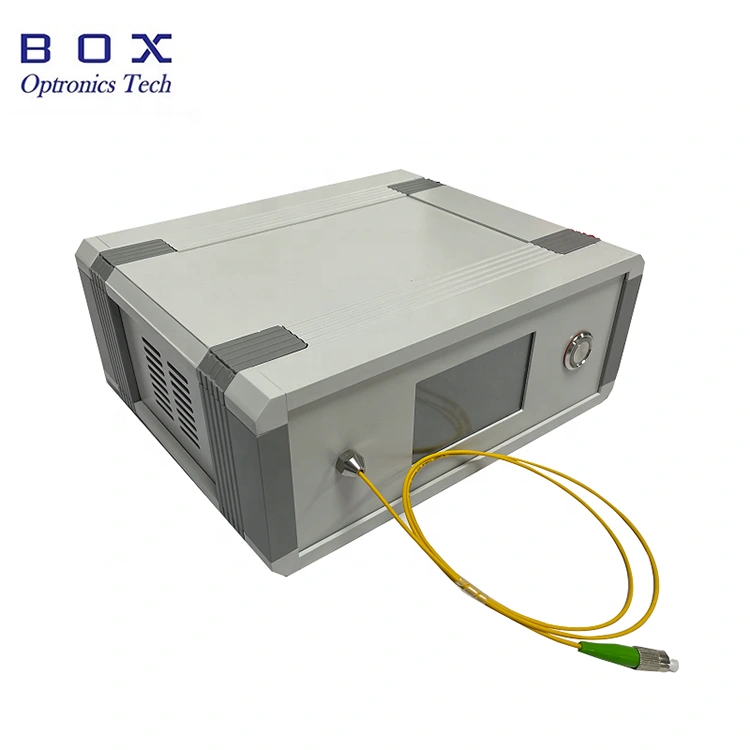

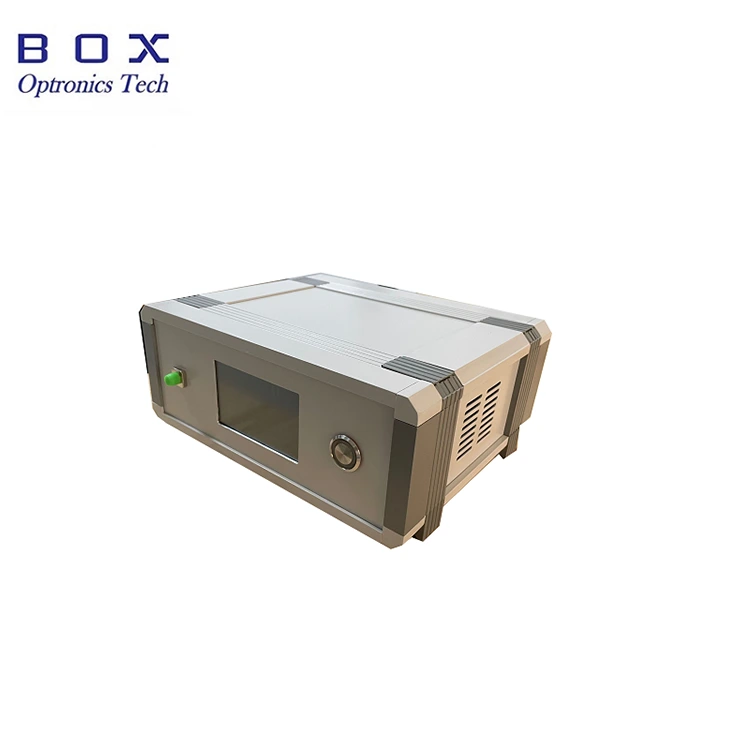

Mesa de trabajo con fuente láser de bomba de 974 nm y 976 nm de Box Optronics El paquete con pantalla táctil adopta un chip láser semiconductor avanzado y un Circuito integrado especial para lograr alta potencia, alta estabilidad y baja potencia. consumo. La fuente láser, con potencia de salida de 200mW/ 400mW/ 600mW Opcional, se emite a través de una fibra monomodo o de mantenimiento de polarización. acoplamiento de fibra. Puede ser ampliamente utilizado en las pruebas y experimentación de comunicación óptica, láser de fibra, detección de fibra y otros campos. el metodo de uso es simple, estable y confiable.

Producto Especificaciones

Características del producto

● LCD visualización de estado.

● poder y estabilidad espectral;

● Incorporado conductor; Emite luz al encenderse.

Aplicaciones de productos

● No lineal investigación en óptica;

● EDFA Amplificador de fibra dopada con erbio;

● Bombeo con láser de fibra.

Detalles del producto

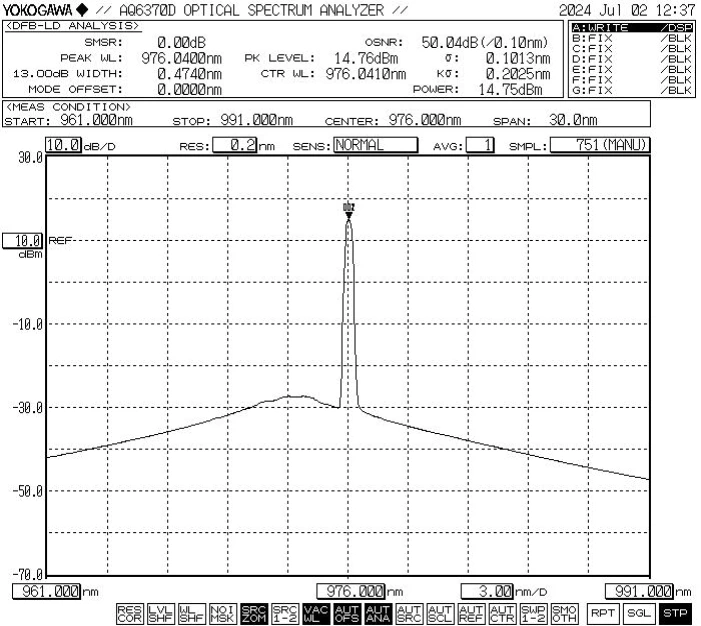

● Espectro típico: 976 nm, tolerancia WL +/-1 nm.

● Accesorios estándar

Pasos de operación

Paso 1.Apertura y montaje:

Compruebe si los accesorios están completos antes del montaje.

Paso 2. Conecte la fuente de alimentación:

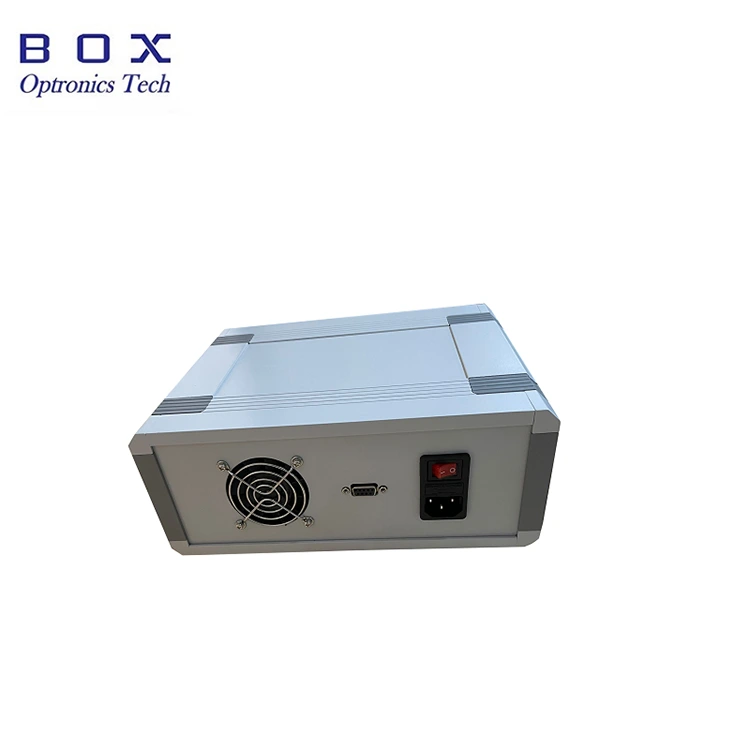

Inserte el cable de alimentación en la toma del cable de alimentación del chasis. backplane y conecte la fuente de alimentación.

Paso 3. Conexión de la fibra de salida: Abra el tapa antipolvo en el conector o brida de fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Setp4. Encienda la fuente de luz:

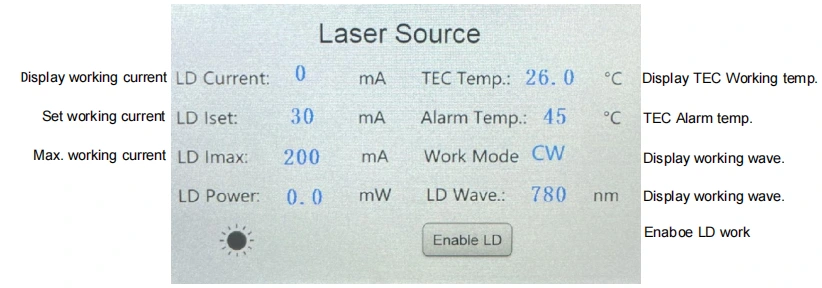

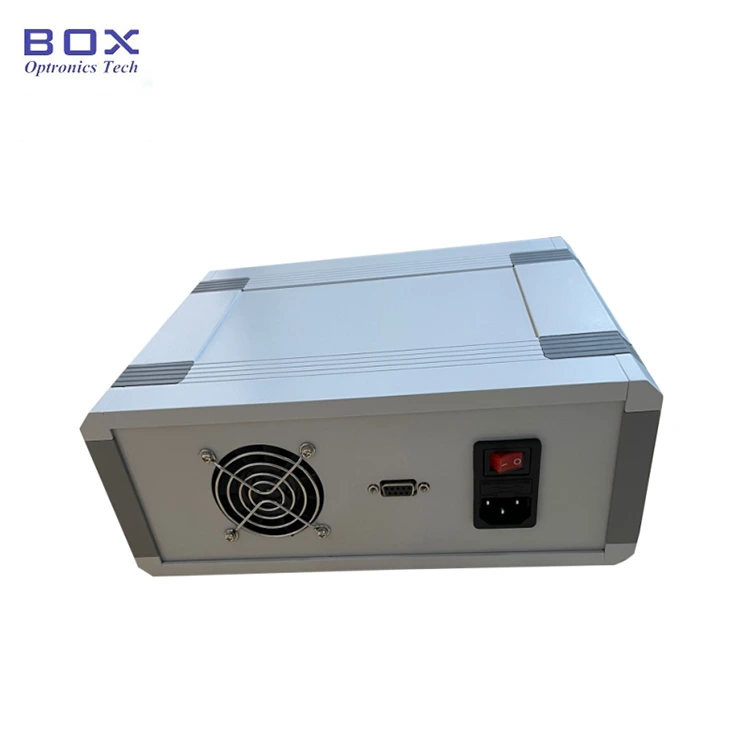

Encienda el interruptor de encendido en la parte posterior. Nota: en este momento, el Los valores de corriente y potencia de trabajo son los parámetros establecidos durante el último apagado. Si necesita ajustarlos, puede tocarlos y modificarlos a través del Pantalla LCD. Después de configurar la corriente de trabajo adecuada, active el láser. salida a través del interruptor “Habilitar LD”.

Step5.Shutdown

Después del uso, apague el panel frontal “habilitar LD” para apagar la salida del láser y apagar el interruptor de encendido. Desconecte el cable de alimentación.

Realizar pedidos información

por ejemplo: BLD-976-6HSM-FA-BP1

(Información de pedido: Paquete de mesa con fuente láser de bomba de 976 nm con Pantalla Tocada, potencia de salida de 600mW, con fibra SM Hi1060, conector FC/APC, protección contra luz reflejada de 1064 nm, paquete de sobremesa).

*Equipado con un protector de bomba, la atenuación de la potencia de salida es del 10 al 15 %.

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

● Al comenzar, primero confirme que el interruptor de encendido y el interruptor de botón están apagados y luego conecte la fuente de alimentación. Al apagar, primero confirme el interruptor de desactivación LD, luego apague el interruptor del botón y luego desconecte la fuente de alimentación. No corte la fuente de alimentación directamente cuando el equipo está funcionando.

● Antes de conectar el conector de fibra óptica, límpielo con papel espejo sin polvo y asegúrese de cooperar con el extremo de la fibra óptica detector de rostros para observar. Después de confirmar la limpieza, conéctelo a través del brida; La cara del extremo del conector de fibra óptica puede quemarse cuando el El láser está conectado. Al conectar la brida debe asegurarse que no haya No es una operación ligera. Cuando no esté en uso, cubra la tapa antipolvo del conector de fibra óptica.

● Para evitar quemar el extremo del conector de fibra óptica con polvo, no conecte y desconecte con frecuencia el conector de fibra óptica en la parte frontal panel.

● Preste atención a la resistencia a la humedad y colóquelo en un lugar seco. lugar.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) El producto está dañado o dañado debido a factores naturales o efectos ambientales (descarga eléctrica, polvo);

(2) El producto está dañado debido a una operación no estándar por parte del usuario;

(3) El producto tiene daños evidentes provocados por el hombre;

(4) El producto se desmonta, modifica o repara sin autorización de la empresa;

(5) La etiqueta adhesiva de garantía de la carcasa de la fuente de luz está alterado o incompleto;

(6) El producto se daña o se pierde durante el transporte.
