Fuente láser de bomba Raman de 1457 nm

Tabla de contenido

1. Introducción de la Fuente láser de bomba Raman de 1457 nm

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Accesorios estándar

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

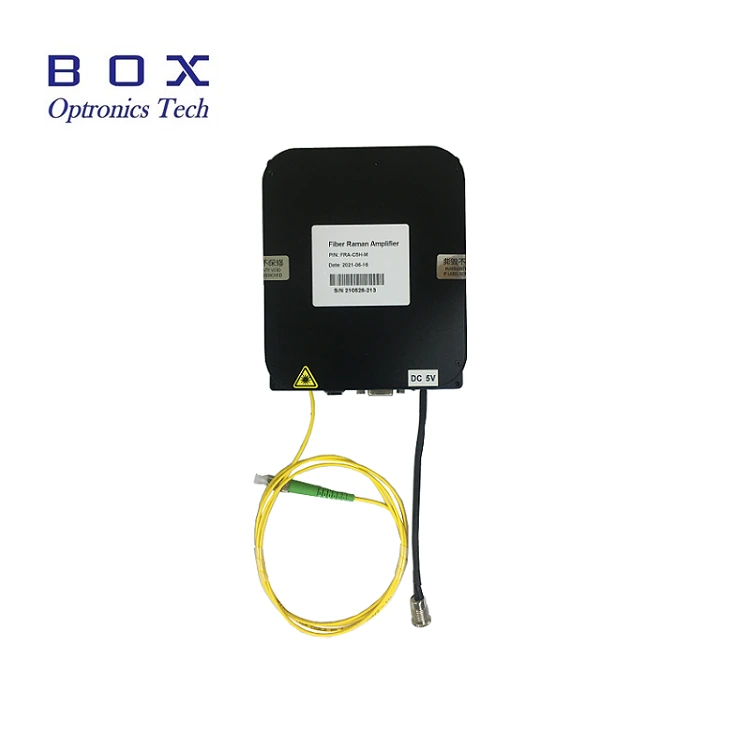

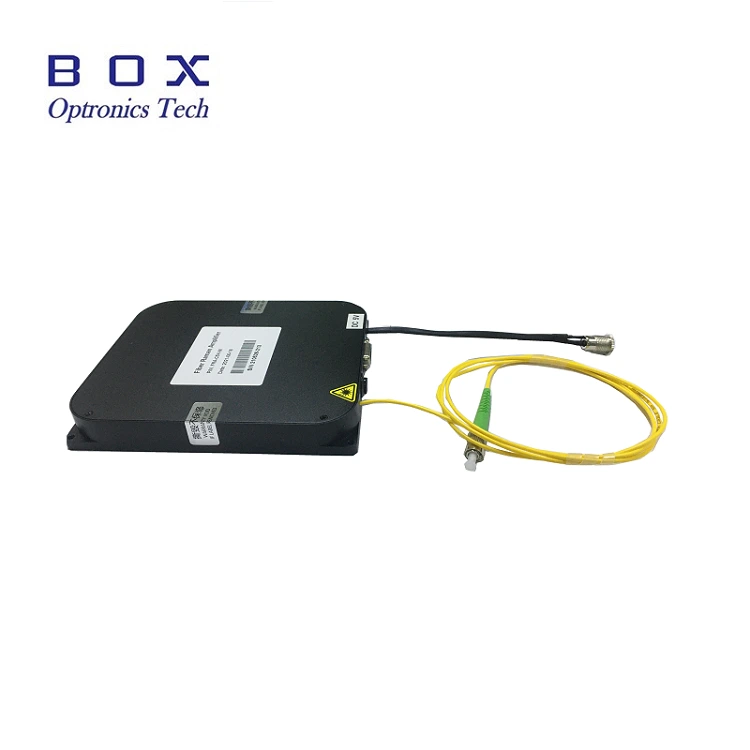

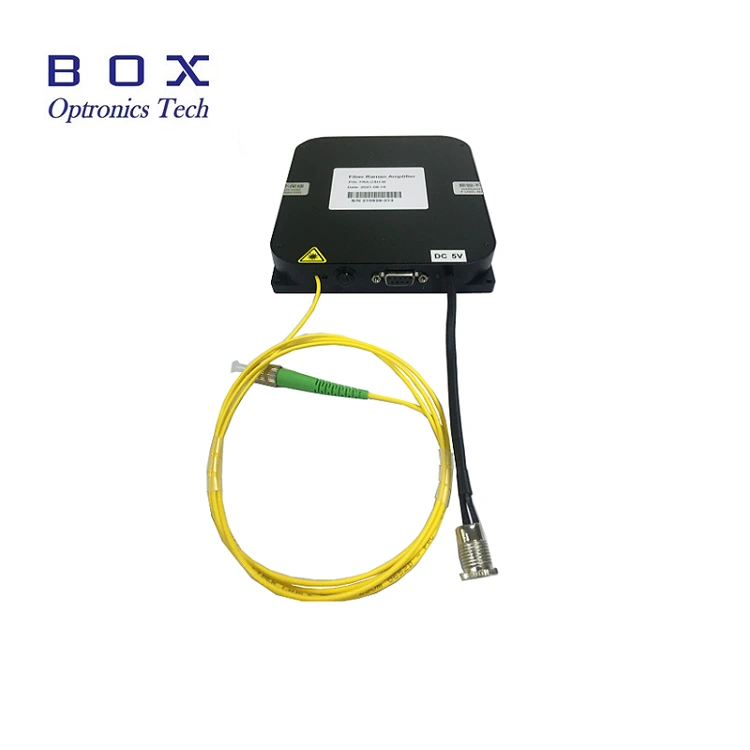

Introducción del producto

Esta es una fuente láser de bomba Raman de 1457 nm con fibra Rejilla de Bragg diseñada para amplificadores de fibra Raman y amplificadores de fibra dopada con Er. un circuito de accionamiento diseñado profesionalmente y control TEC para garantizar la seguridad funcionamiento del láser, potencia de salida estable y espectro. Se puede proporcionar en un paquete de escritorio o modular con una interfaz de comunicación RS-485 y Software de monitoreo para la integración del sistema. Alta potencia de salida de 400 mW. Por favor use Con voltaje nominal, controla la temperatura y la humedad, garantiza un buen calor. disipación, evitar sobrecarga de salida y contaminación.

Producto Especificaciones

Características del producto

● 400mW Alta potencia de salida;

● poder y estabilidad espectral;

● DB9 Comunicaciones hembra (RS485) para una fácil integración.

 Aplicaciones de productos

● raman amplificador de fibra;

● EDFA Amplificador de fibra Er-droped.

Producto Detalles

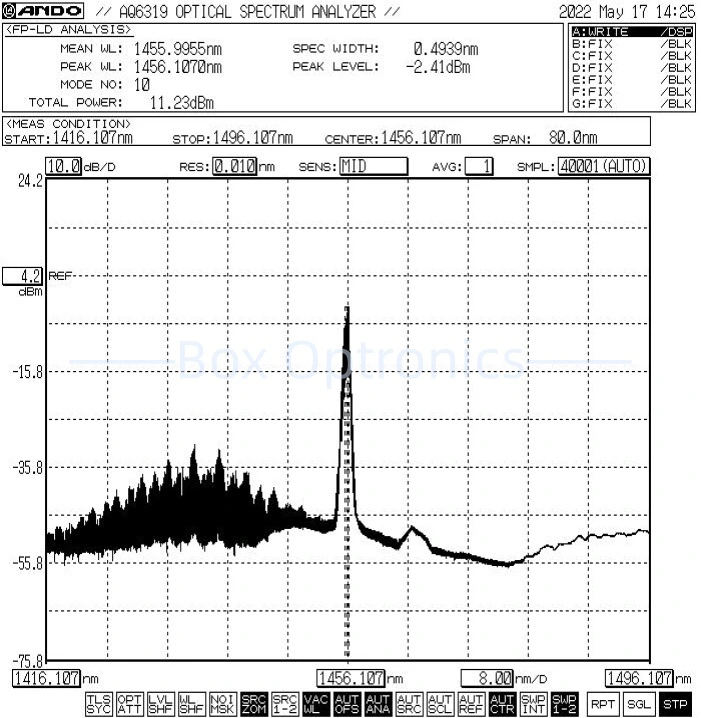

● Espectro típico: 1457 nm, tolerancia +/-1.

● Accesorios estándar

Operación Pasos

Paso 1. Desembalaje: Antes del montaje, verifique si todos los accesorios están completos, incluido el módulo de fuente Pump Laser, USB cable de datos, adaptador de corriente, informe de prueba, etc.

Paso 2. Fuente de alimentación: conectado a una CC fuente de alimentación conmutada o una fuente de alimentación regulada que cumpla con su potencia requisitos de suministro. Utilice únicamente el adaptador de corriente original compatible (DC5V o 12 V CC). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado de acuerdo con los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: Abra el tapa antipolvo en el conector o brida de fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Setp4.Conectar a la computadora host: Usar el cable de datos USB-RS485 DB9 para conectar la fuente láser de bomba Raman de 1457 nm y la computadora; La computadora primero debe instalar un controlador de puerto serie dedicado para Identifique el cable de datos del puerto serie USB-RS485; de lo contrario, la computadora host El software y el módulo de fuente de luz no se pueden conectar y conectar correctamente. comunicado. Pregunte a Box Optronics por el conductor.

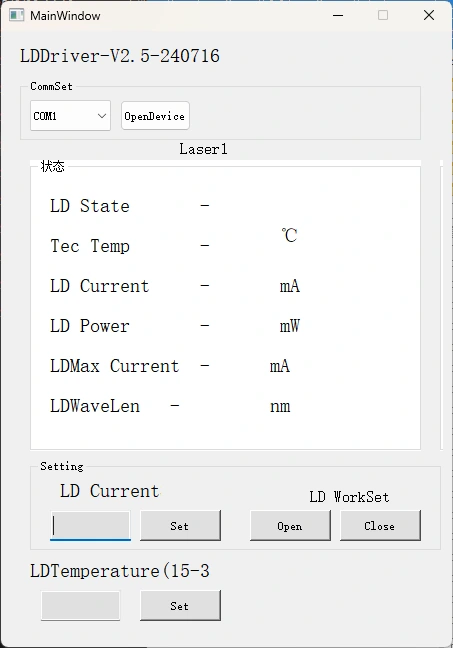

Paso 5. Software de control: Box Optronics proporciona el comando serial o software de PC para controlar la corriente LD y la temperatura LD del láser de bomba Raman de 1457 nm Fuente. Elija el puerto correcto, configure la corriente y la temperatura, luego haga clic el botón de abrir. (Para evitar daños, aumente lentamente la corriente del variador a operación inicial. No aplique toda la corriente inmediatamente.)

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Realizar pedidos información

por ejemplo: BSLD-1457-4HSM-FA-M

(Información de pedido: Fuente láser de bomba Raman de 1457 nm, salida de 400 mW alimentación, con fibra SMF-28e, conector FC/APC, paquete de módulos).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda entre 10 y 15 días hábiles. (Si hay algunos en stock, se enviarán más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

● No se recomienda insertar o retirar la fibra óptica con frecuencia. Conectores en los extremos de entrada y salida, para evitar el polvo. contaminación, que puede provocar una mayor pérdida de inserción, o la quema de la Caras extremas del conector de fibra.

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un Detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte fibras sin energía para evitar quemaduras en el extremo. Los conectores de fibra óptica deben estar cubierto con tapas antipolvo.

● Si la fibra de salida necesita conectarse a otra fibra, es Se recomienda utilizar una empalmadora por fusión.

● Tome precauciones contra la humedad, el polvo y la corrosión; tienda en un lugar seco.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
