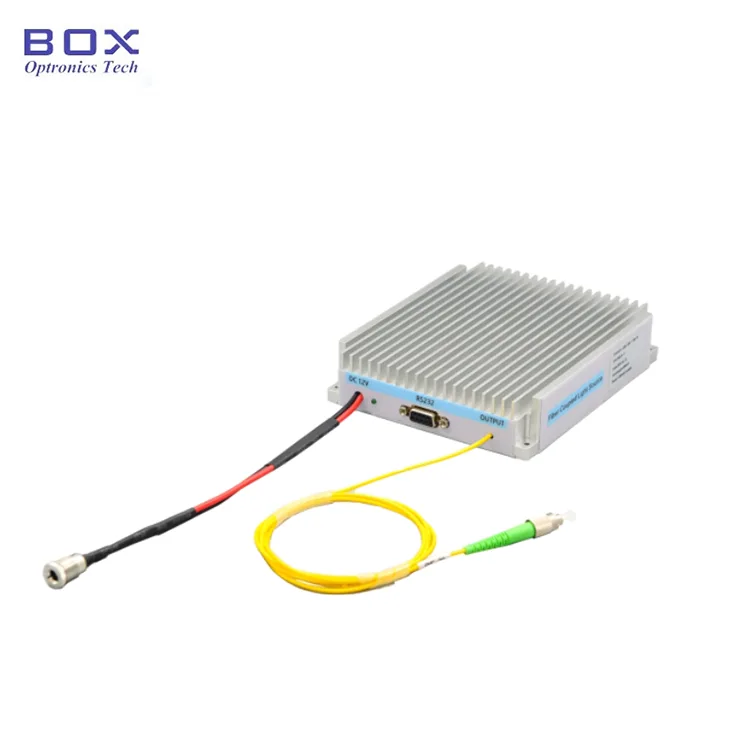

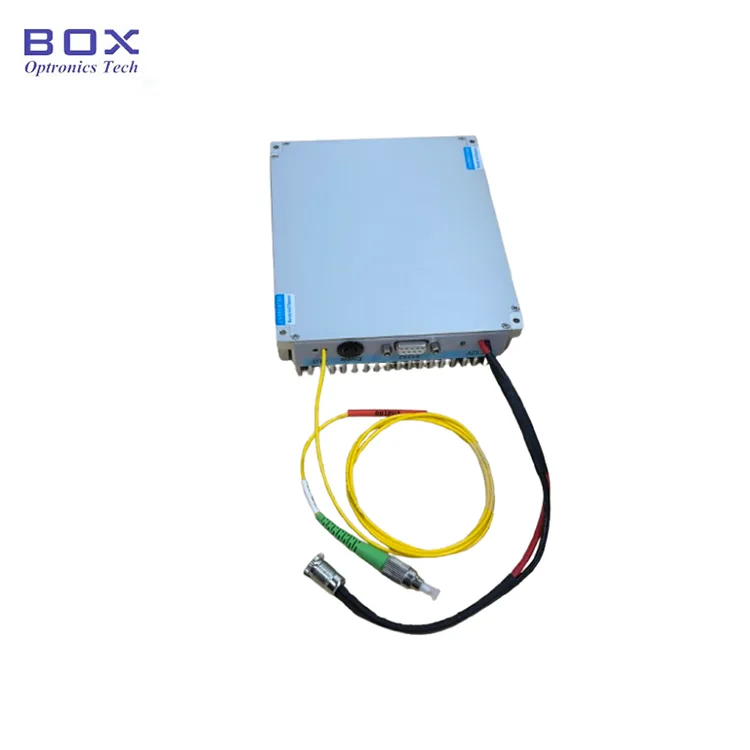

Introducción del producto: fuente láser de 808 nm

La fuente láser de 808 nm se basa en un chip láser semiconductor de alto rendimiento, con salida acoplada de fibra multimodo de 105/125 um o 200/220 um de 0,22 N y un circuito de conducción de corriente constante diseñado para garantizar un funcionamiento seguro y estable. Ofrece potencia de salida de 5W, 10W y 20W. Proporciona control de host de PC o comandos para operación e integración. Adecuado para aplicaciones en bombeo con láser de fibra, biomedicina, etc. Durante el uso prolongado, se debe prestar atención a la disipación de calor de la fuente láser.

Especificaciones del producto: fuente láser de 808 nm

Características del producto: fuente láser de 808 nm

● Alta potencia de salida;

● Fácil de operar o de integración;

● Proporcione un conector FC/UPC o SMA905.

Aplicaciones del producto: fuente láser de 808 nm

● Bombeo con láser de fibra; yo

● Biomedicina;

● Procesamiento láser de materiales.

Preguntas frecuentes: fuente láser de 808 nm

● ¿Cuál es la tolerancia típica de longitud de onda?

La longitud de onda central suele ser de 808 nm ± 5 nm. Se debe personalizar un control de longitud de onda más estrecho.

● ¿Es el láser adecuado para el funcionamiento de onda continua (CW)?

Sí. La fuente láser está diseñada para un funcionamiento CW estable y también admite el ajuste de corriente y potencia a través del software host de la PC.

● ¿Se puede ajustar la potencia de salida?

Sí. La potencia de salida se puede ajustar a través de la corriente de conducción. La versión de sobremesa generalmente admite el ajuste de potencia del panel frontal y la versión del módulo admite control de software o comandos de host de PC.

● ¿Qué métodos de enfriamiento están disponibles?

Colocado sobre un disipador de calor para enfriamiento por contacto. O refrigeración por ventilador.

● ¿Para qué se utiliza una fuente láser multimodo de alta potencia de 808 nm?

La fuente láser multimodo de alta potencia de 808 nm se usa ampliamente en bombeo láser DPSS, instrumentación biomédica, excitación de fluorescencia, espectroscopia, detección óptica, investigación científica y sistemas láser industriales.

Información para realizar pedidos: fuente láser de 808 nm

por ejemplo: BFL-808-05M1-FU-M

(Información de pedido: fuente láser de 808 nm, potencia de salida de 5 W, con fibra de 105/125 um, conector FC/UPC, paquete de módulo).

Para otros requisitos personalizados, comuníquese con:sales06@boxoptronics.com

Hoja de datos y hoja de pruebas: fuente láser de 808 nm

Ficha de datos

Condiciones de cotización y pago-Fuente láser de 808nm

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

(3) Otros

● Condiciones de pago

PayPal y T/T están disponibles.

Plazo de entrega: fuente láser de 808 nm

Producción: 10-15 días laborables. (Si hay algunos en stock, el envío será más rápido).

La logística internacional: 3-5 días laborables.

Pasos de operación: fuente láser de 808 nm

Paso 1. Desembalaje: antes del montaje, verifique si todos los accesorios están completos, incluido el módulo de fuente láser, el cable de datos USB, el adaptador de corriente, el informe de prueba, etc.

Paso 2. Conexión de cables de conexión de fibra: retire las tapas antipolvo de los conectores o adaptadores de fibra y conecte los cables de conexión de fibra (o fibras empalmadas) al dispositivo bajo prueba o al equipo medidor de potencia.

Paso 3. Conecte la fuente de alimentación y el cable serie: inserte el cable de alimentación en el puerto de alimentación de la fuente láser y utilice el cable de señal para conectar la computadora host al láser. Nota: Para el cable de señal USB-485 DB9, primero se debe instalar el controlador en la computadora; Box Optronics lo proporcionará.

Paso 4. Encendido: La luz indicadora se ilumina y el láser comienza a funcionar. En este punto, los valores de corriente de funcionamiento y potencia del láser corresponden a los parámetros establecidos a través del software host antes del último apagado; Si se requieren ajustes, se pueden modificar y guardar dentro del software host.

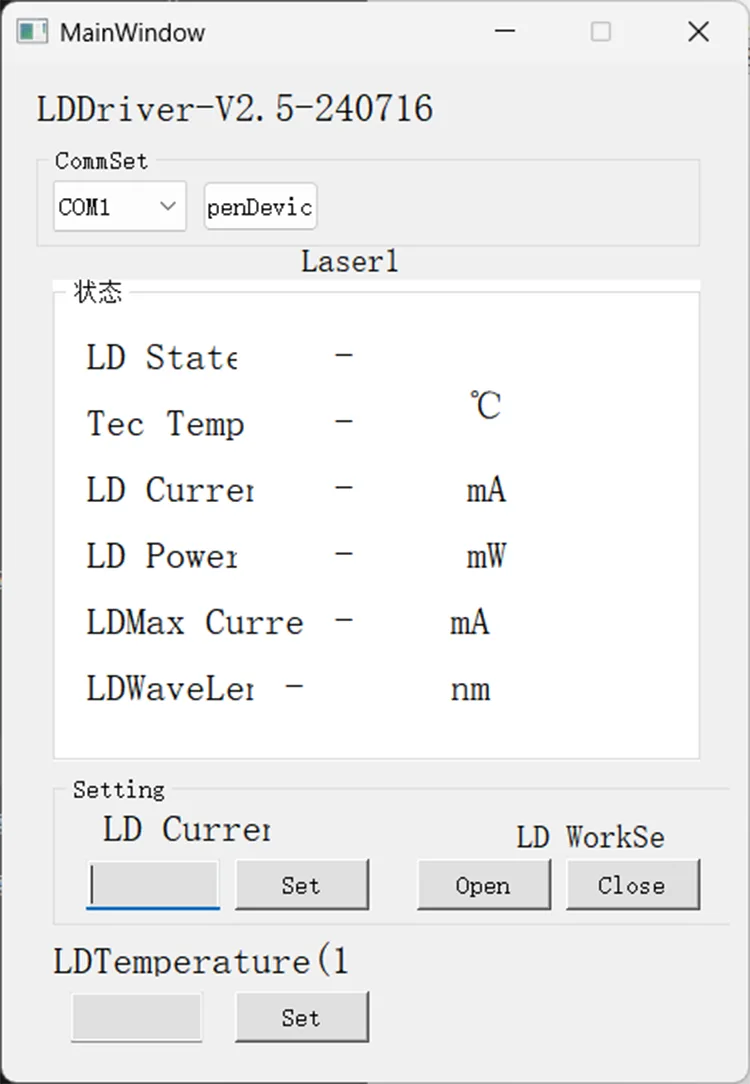

Paso 5. Software de control: Box Optronics proporciona el comando en serie o el software de PC para controlar la corriente LD y la temperatura LD de la fuente láser de 808 nm. Elija el puerto correcto, configure la corriente y la temperatura, luego haga clic en el botón Abrir. (Para evitar daños, aumente lentamente la corriente del variador en la operación inicial. No aplique toda la corriente inmediatamente).

Paso 6. Apagado: Al finalizar el uso, apague el láser y vuelva a colocar de forma segura la tapa antipolvo de fibra. Para evitar una salida repentina de láser de alta potencia, que podría dañar los componentes ópticos, al volver a encender el dispositivo, se recomienda ajustar primero el nivel de potencia a cero antes de apagar la fuente de alimentación.

Notas de funcionamiento y mantenimiento: fuente láser de 808 nm

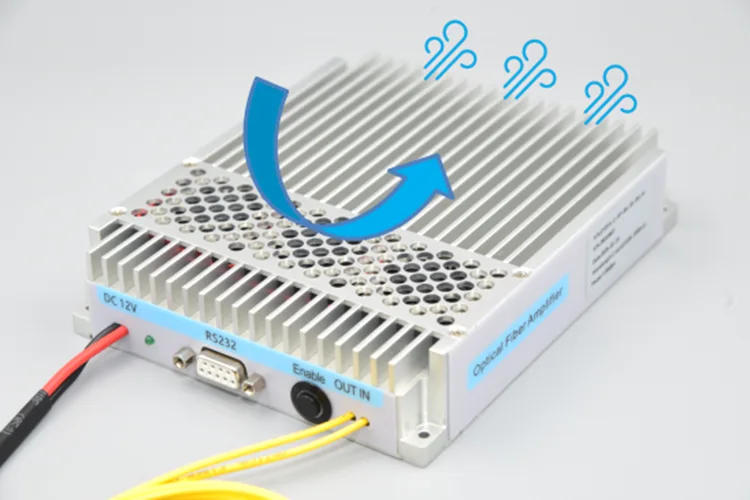

● Durante el uso prolongado, se debe prestar atención a la disipación de calor de la fuente láser. La fuente láser debe fijarse en el disipador de calor y enfriarse mediante un ventilador.

● Al iniciar, primero asegúrese de que tanto el interruptor de encendido como el interruptor de llave estén apagados y luego conecte la fuente de alimentación. Al apagar, primero apague el interruptor de llave y desconecte la fuente de alimentación solo después de que la luz indicadora se haya apagado; nunca corte directamente la alimentación mientras el equipo esté en funcionamiento.

● No se recomienda insertar y quitar conectores de fibra óptica con frecuencia, ya que esto aumenta el riesgo de contaminación por polvo y posibles daños a las caras de los extremos del conector.

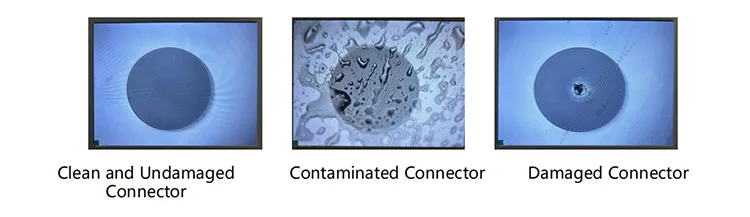

● Antes de conectar el conector de fibra óptica, debe limpiarlo con papel para lentes sin pelusa. Es imperativo utilizar un inspector de extremos de fibra para verificar su limpieza antes de conectarla mediante la brida; de lo contrario, la cara del extremo del conector podría quemarse cuando se active el láser. Al conectar la brida, asegúrese de que la operación se realice sin ninguna transmisión de luz activa. Cuando no esté en uso, mantenga la tapa antipolvo colocada de forma segura sobre el conector de fibra.

● Tome precauciones contra la humedad; almacenar en un lugar seco.

Garantía de calidad y servicio posventa: fuente láser de 808 nm

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
