Módulo láser de diodo de bomba de 980 nm con circuitos de accionamiento incorporados

Tabla de contenido

1. Introducción de la Módulo láser de diodo de bomba de 980 nm con circuitos de accionamiento incorporados

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Accesorios estándar

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

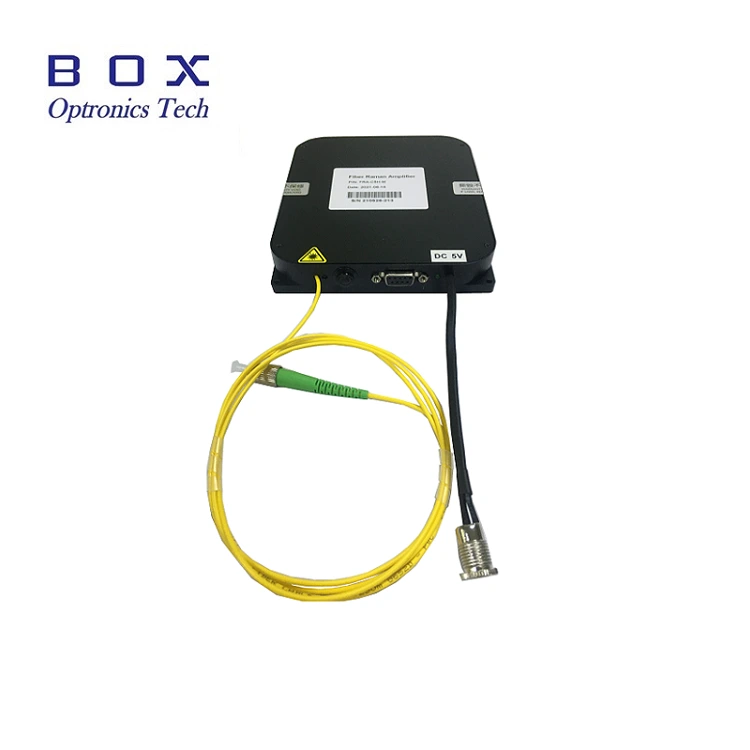

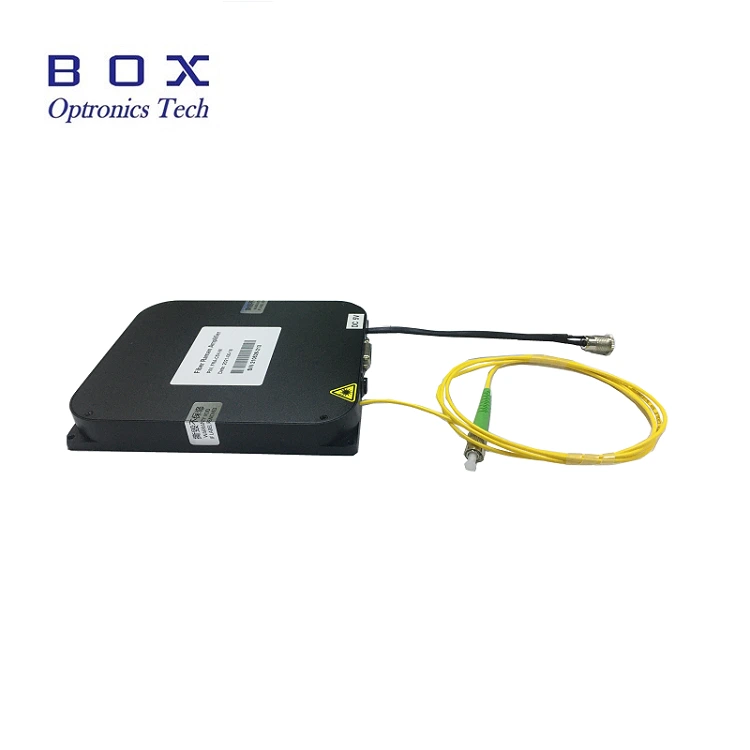

Introducción del producto

Módulo láser de diodo de bomba de 980 nm con unidad incorporada Circuits está especialmente diseñado para comunicación óptica, amplificación de fibra, e investigación en óptica no lineal. Integra un chip láser, circuito de accionamiento, Unidad de protección de control de temperatura y estructura de salida de fibra en uno, sin Se requiere unidad externa, plug-and-play. Están disponibles 200 mW/ 400 mW/ 600 mW. SM La fibra y la fibra PM son opcionales. Garantía de 1 año. Cuando se utiliza la fuente láser módulo durante mucho tiempo, asegúrese de considerar la disipación de calor. Coloque el módulo en un disipador de calor.

Producto Especificaciones

Características del producto

● Circuitos de accionamiento integrados incorporados, no externos Se requiere placa de controlador.

● Tamaño compacto y pequeño, apto para integración. y fácil instalación.

● Potencia y estabilidad espectral.

● La interfaz de comunicación es compatible.

Aplicaciones de productos

● Fuente de bombeo para amplificadores de fibra (EDFA).

● Equipos de detección láser.

● Transmisión de comunicaciones por fibra óptica. sistemas.

● Detección biológica.

Detalles del producto

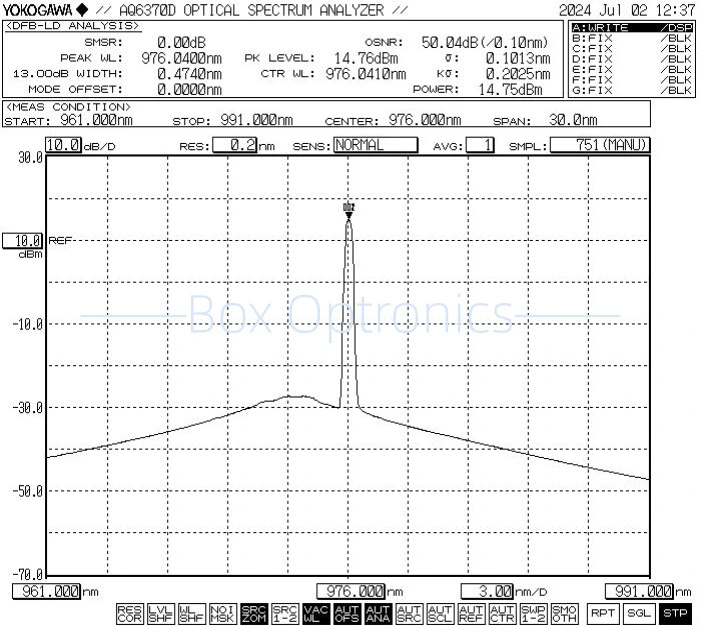

● Espectro típico: 976 nm

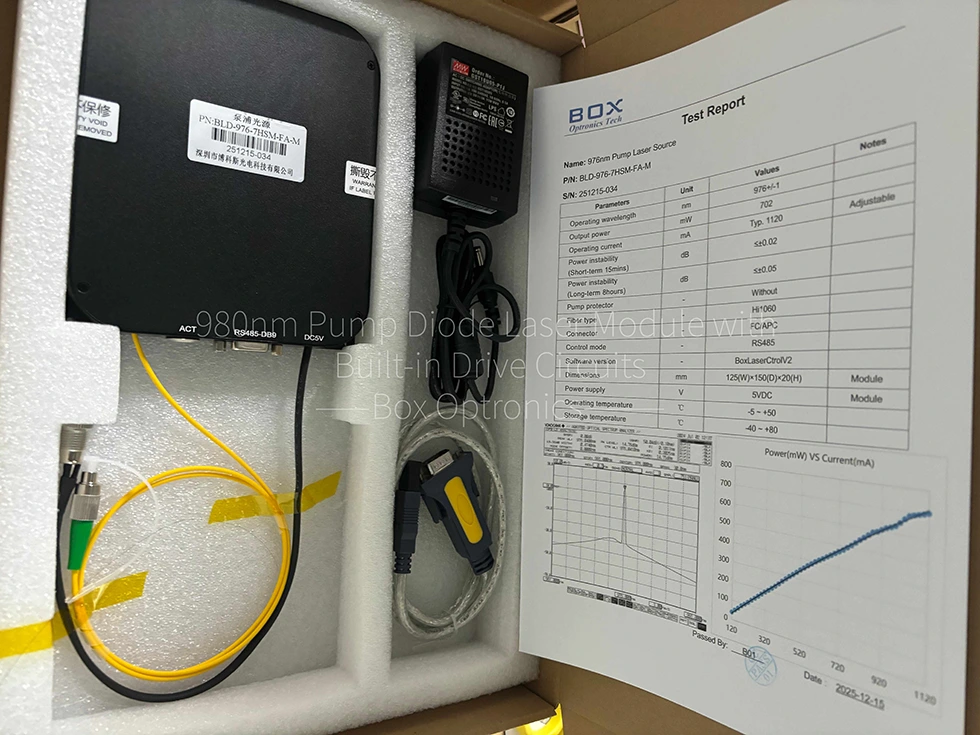

● Accesorios estándar

Pasos de operación

Paso 1. Desembalaje: Antes del montaje, verifique si todos los accesorios están completos, incluido el módulo de fuente láser de bomba, USB cable de datos, adaptador de corriente, informe de prueba, etc.

Paso 2. Fuente de alimentación: conectado a una CC fuente de alimentación conmutada o una fuente de alimentación regulada que cumpla con su potencia requisitos de suministro. Utilice únicamente el adaptador de corriente original compatible (DC5V o 12 V CC). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. (Adaptador de corriente suministrado de acuerdo con los estándares de voltaje locales).

Paso 3. Conexión de la fibra de salida: Abra el tapa antipolvo en el conector o brida de fibra, verifique la cara del extremo de la fibra y conecte la fibra o empalme la fibra al dispositivo o medidor de potencia que se va a probar después de confirmar que no hay contaminación ni daños.

Setp4.Conectar a la computadora host: Usar El cable de datos USB-RS485 DB9 para conectar el módulo láser de diodo de bomba de 980 nm con Circuitos de accionamiento integrados y la computadora; La computadora primero debe instalar un controlador de puerto serie dedicado para identificar el cable de datos del puerto serie USB-RS485, De lo contrario, el software del ordenador host y el módulo de fuente de luz no se pueden correctamente conectado y comunicado. Pregunte a Box Optronics por el conductor.

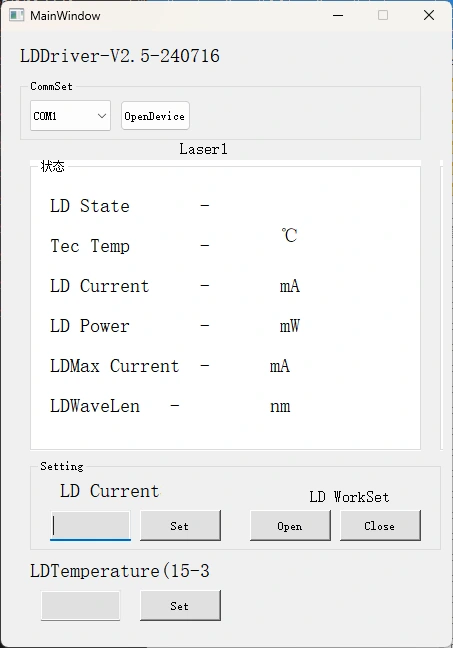

Paso 5. Software de control: Box Optronics proporciona el comando serial o software de PC para controlar la corriente LD y la temperatura LD del módulo láser de diodo de bomba de 980 nm con circuitos de accionamiento incorporados. Elija el puerto correcto, configure el puerto actual y temperatura, luego haga clic en el botón abrir. (Para evitar daños, aumente la velocidad corriente lentamente en la operación inicial. No aplique toda la corriente inmediatamente.)

Paso 6. Después del uso, haga clic en el botón cerrar, apague la fuente de alimentación y desconecte la conexión de fibra.

Información de pedido

por ejemplo: BLD-976-6HSM-FA-MP1

(Información de pedido: Módulo láser de diodo de bomba de 980 nm con Circuitos de accionamiento, 976 nm, potencia de salida de 600 mW, con fibra SM Hi1060, FC/APC conector, protección contra luz reflejada de 1064 nm, paquete de módulos).

*Equipado con un protector de bomba, la atenuación de la potencia de salida es del 10 al 15 %.

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación y Mantenimiento

● Cuando utilice el módulo de fuente de luz durante períodos prolongados, asegúrese de Considere la disipación de calor y la ventilación montando el módulo en una fuente de calor. fregadero.

● Al iniciar, primero asegúrese de que tanto el interruptor de encendido como el El interruptor de llave está en la posición "apagado", luego conecte la fuente de alimentación. Al apagar, primero apague el interruptor de llave; espere hasta que el indicador La luz se ha apagado antes de desconectar la fuente de alimentación. Nunca directamente cortar la alimentación mientras el equipo esté en funcionamiento.

● Evite conectar y desconectar con frecuencia los conectores de fibra para evitar acumulación de polvo y daños en los extremos.

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un Detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte fibras sin energía para evitar quemaduras en el extremo. Tape los conectores no utilizados con tapas antipolvo.

● Guarde el equipo en un ambiente seco y libre de humedad.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.

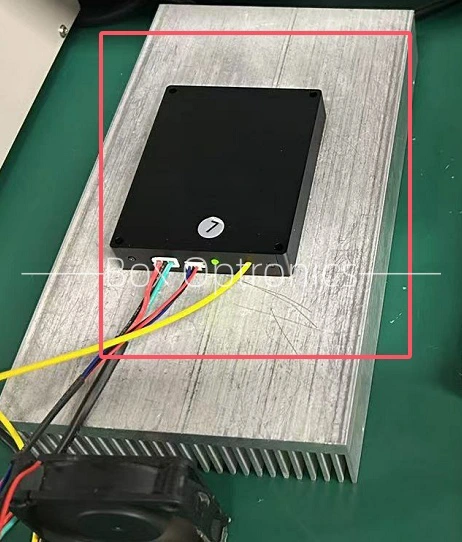

*disipación de calor para uso a largo plazo
