Diodo láser de bomba refrigerado por TEC de 980 nm

Tabla de contenido

1. Introducción del diodo láser de bomba refrigerado por TEC de 980 nm

2. Especificaciones técnicas

3. Características del producto

4. Aplicaciones típicas

5. Ejemplo de embalaje

6. Información de pedido

7. Hoja de datos y hoja de prueba

8. Condiciones de cotización y pago.

9. plazo de entrega

10. Notas de operación

11. Garantía de Calidad y Servicio Postventa

Introducción del producto

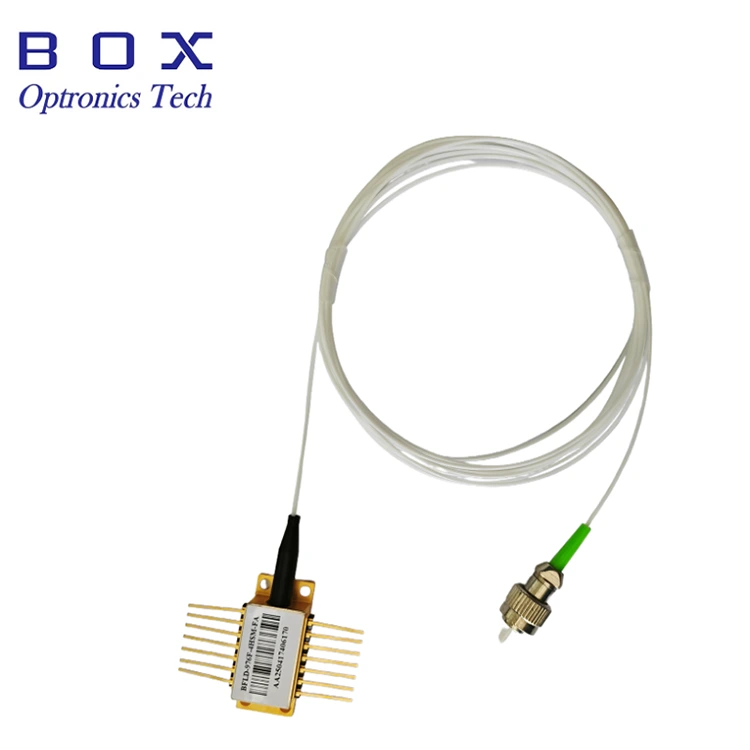

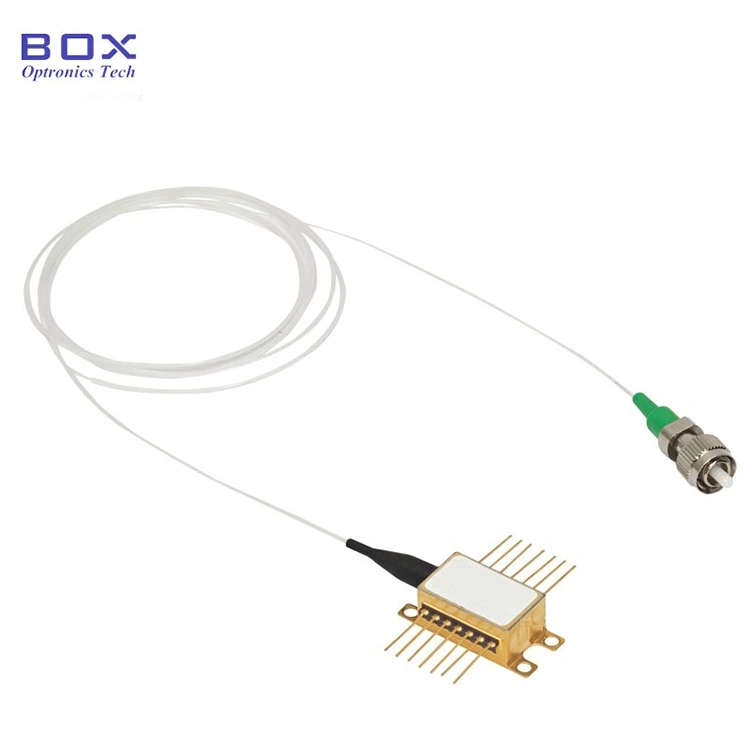

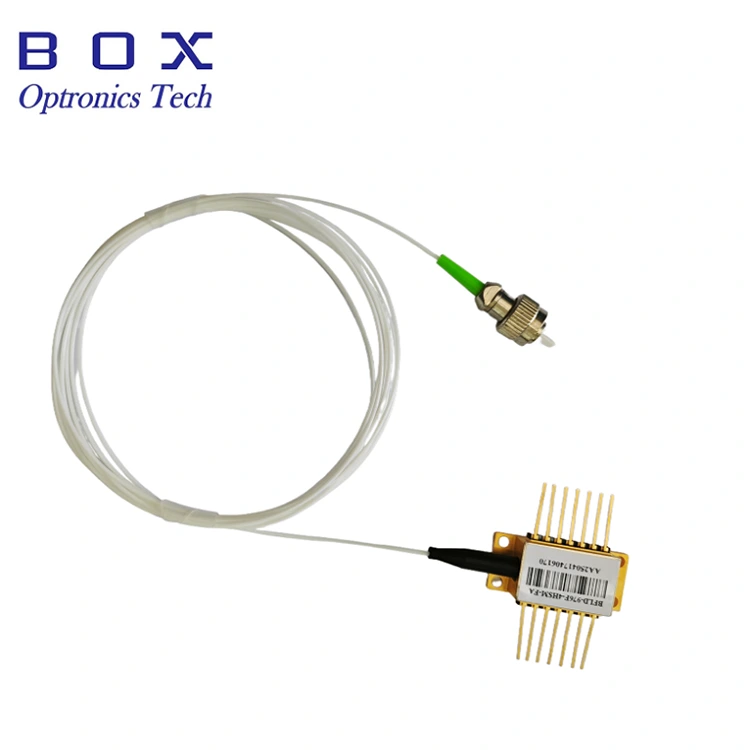

El diodo láser de bomba refrigerado por TEC de 980 nm es un componente optoelectrónico de alto rendimiento para comunicaciones ópticas, amplificadores de fibra y bombeo láser. El enfriamiento TEC incorporado garantiza una salida estable. Las longitudes de onda centrales son 974 nm o 976 nm, opcionales. Paquete mariposa de 14 pines. Potencia de salida de 200 mW/ 400 mW/ 600 mW. Trenzado con fibra SM o fibra PM. Garantía de 12 meses. Este dispositivo es sensible a la electricidad estática. Se deben observar estrictamente las medidas de protección antiestática del dispositivo.

Especificaciones del producto

Características del producto

Potencia operativa sin torceduras de hasta 600 mW.

La fibra SM y la fibra PM son opcionales.

Estabilización de rejilla de Bragg de fibra.

Enfriador TEC integrado, termistor y diodo monitor.

Aplicaciones de productos

Bombeo de amplificador de fibra.

Sensación y medición.

Transmisión por CATV.

Sistemas DWDM.

Sistemas de femtosegundos.

Detalles del producto

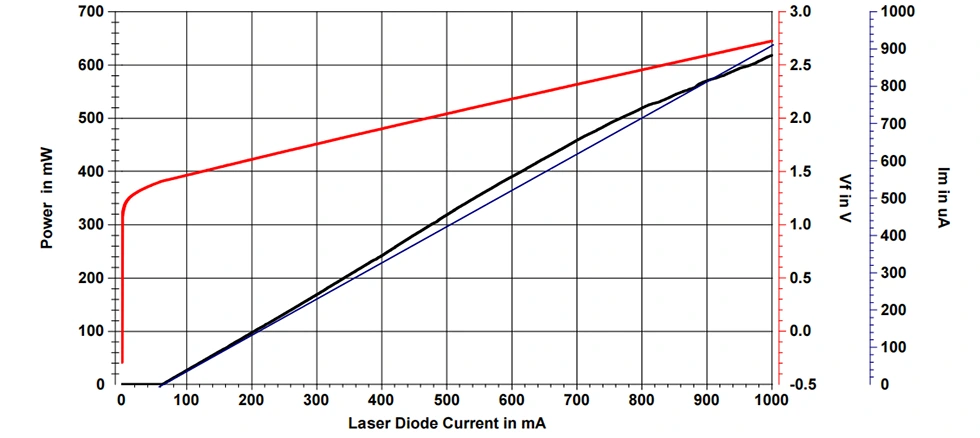

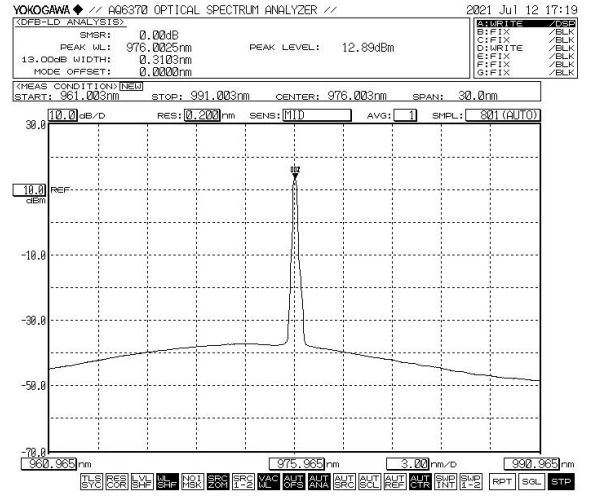

Espectro típico y PIV: 976 nm, tolerancia WL +/-1 nm, 600 mW

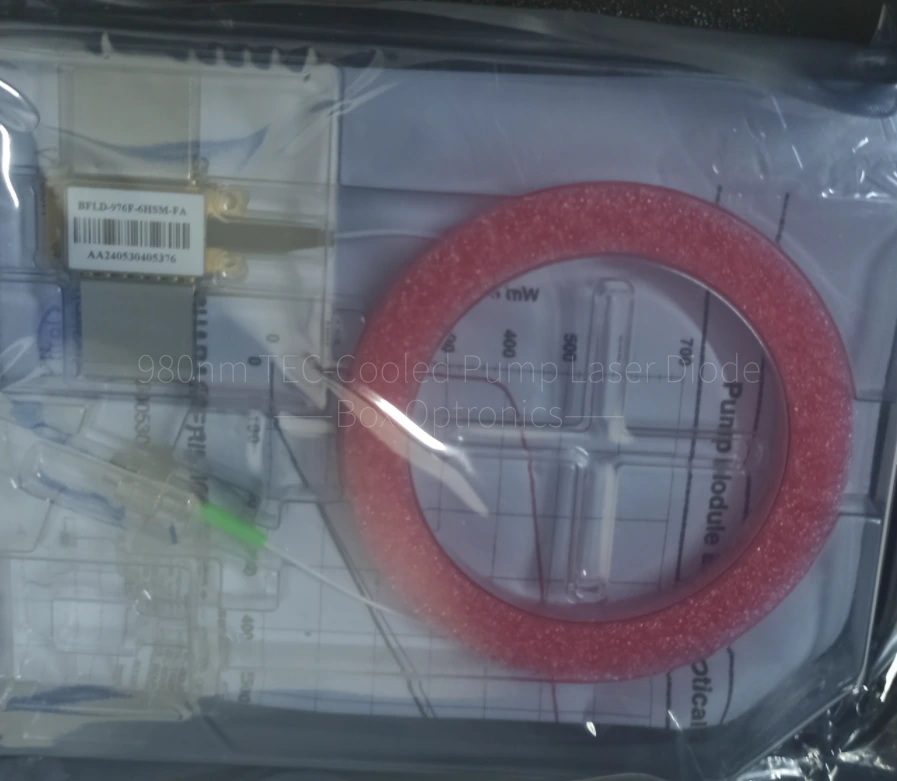

Ejemplo de embalaje

*Dispositivo independiente; sin controlador incorporado (controlador externo opcional).

Información de pedido

por ejemplo: BFLD-976F-6HSM-N0

(Información de pedido: diodo láser de bomba refrigerado por TEC de 980 nm, paquete mariposa, 976 nm, con FBG, potencia de salida de 600 mW, fibra SM, sin conector, fibra desnuda).

Para otros requisitos personalizados, comuníquese con: sales06@boxoptronics.com

Hoja de datos y hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago.

Condiciones de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere utilizar EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío de los productos.

Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 10 días hábiles. (Si hay algunos en stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

Notas de operación

Cuando está en funcionamiento, este dispositivo emite un rayo láser de alta intensidad; No mire directamente al extremo de la fibra, ya que podría provocar lesiones oculares.

Este dispositivo es sensible a la electrostática; por lo tanto, se requiere un estricto cumplimiento de las medidas de protección antiestática durante el embalaje, transporte y uso. Además, se deben tomar precauciones para evitar sobretensiones en el suministro de energía, ya que no hacerlo puede provocar daños permanentes al dispositivo (por ejemplo, garantizar una conexión a tierra adecuada del equipo y usar una muñequera antiestática).

Las fibras ópticas son frágiles; No utilice la fibra para tirar del dispositivo. Al insertar o retirar un dispositivo de su zócalo, no aplique presión ni tire del manguito ubicado en la parte posterior de la carcasa del dispositivo. Para dispositivos equipados con conectores, asegúrese de que tanto el dispositivo como el conector de fibra se levanten simultáneamente durante la instalación o extracción.

Si los pines requieren soldadura, la temperatura de soldadura no debe exceder los 260 °C y el tiempo de soldadura no debe exceder los 10 segundos. Se debe prestar especial atención a lo siguiente: durante el proceso de soldadura, el dispositivo debe estar apagado y el soldador debe estar correctamente conectado a tierra.

Antes de encender todos los componentes, primero active el enfriador y luego continúe con los pasos de encendido incrementales para evitar el sobrecalentamiento y la sobrecarga del chip.

Garantía de Calidad y Servicio Postventa

Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por humanos dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, se proporcionarán servicios gratuitos de reparación o reemplazo por fallas causadas por problemas de calidad del producto. Sin embargo, Box Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos dentro del período de garantía:

(1) Daños causados ​​por factores naturales (p. ej., rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.

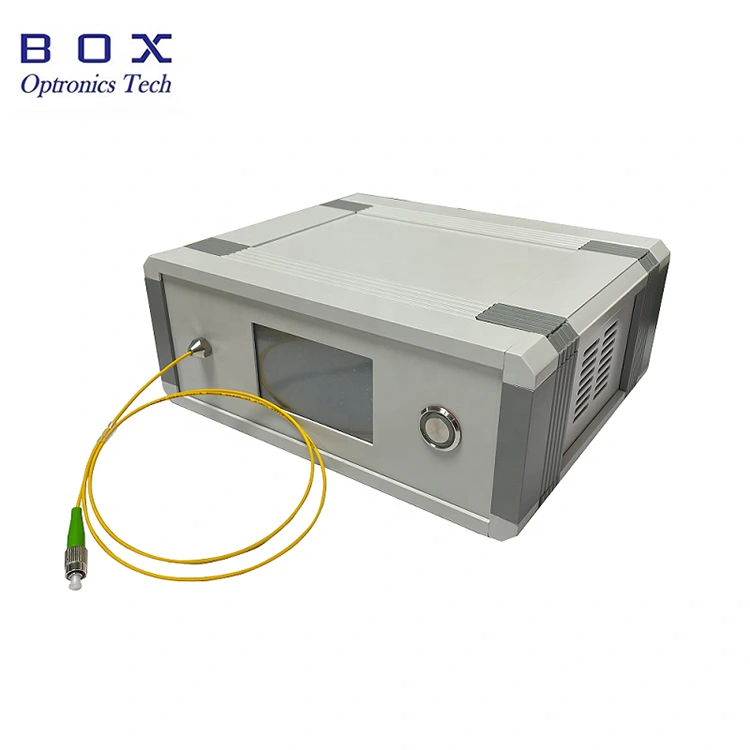

Disponible en un paquete de mesa con pantalla táctil; Emite luz inmediatamente después del encendido.
