Láser de fibra de ancho de línea ultraestrecho de 1550 nm y 3 kHz

Tabla de contenido

1. Introducción de la Láser de fibra de ancho de línea ultraestrecho de 1550 nm y 3 kHz

2. Técnico Especificaciones

3. Características del producto

4. Aplicaciones típicas

5. Detalles del producto

6. Guía de operación segura

7. Información de pedido

8. Hoja de datos y hoja de prueba

9. Condiciones de cotización y pago

10. plazo de entrega

11. Notas de operación y Mantenimiento

12. Garantía de Calidad y Servicio postventa

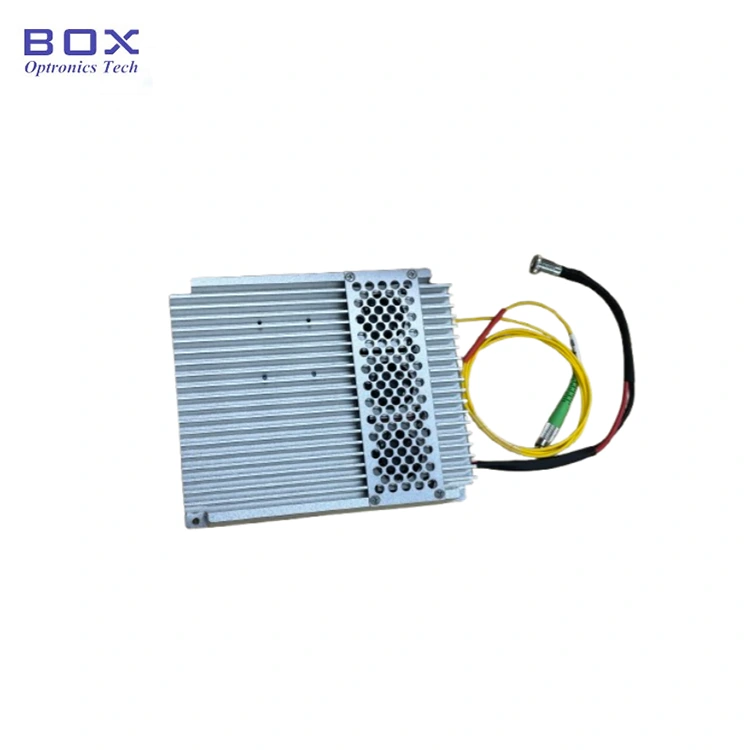

Introducción del producto

Esta es una fibra de ancho de línea ultraestrecho de 1550 nm y 3 kHz Láser que adopta una estructura de cavidad láser DFB de fibra dopada con erbio, con salida CW Potencia 50/100/200/500/1000 mW opcional, ancho de banda de 3 dB inferior a 3 kHz, longitud de onda estable sin salto de modo. Admite configuraciones modulares y de sobremesa con una interfaz de comunicación RS232 y software de monitoreo para el sistema integración. Adecuado para detección distribuida, etc.

Producto Especificaciones

Características del producto

● espectral ancho de línea ≤3 KHz;

● Todo fibra Cavidad resonante DFB;

● longitud de onda estable sin salto de modo;

● DB9 Comunicaciones hembra (RS232) para una fácil integración.

Aplicaciones de productos

● LiDAR;

● acústico sensores, hidrófonos;

● Fibra Detección óptica distribuida.

Detalles del producto

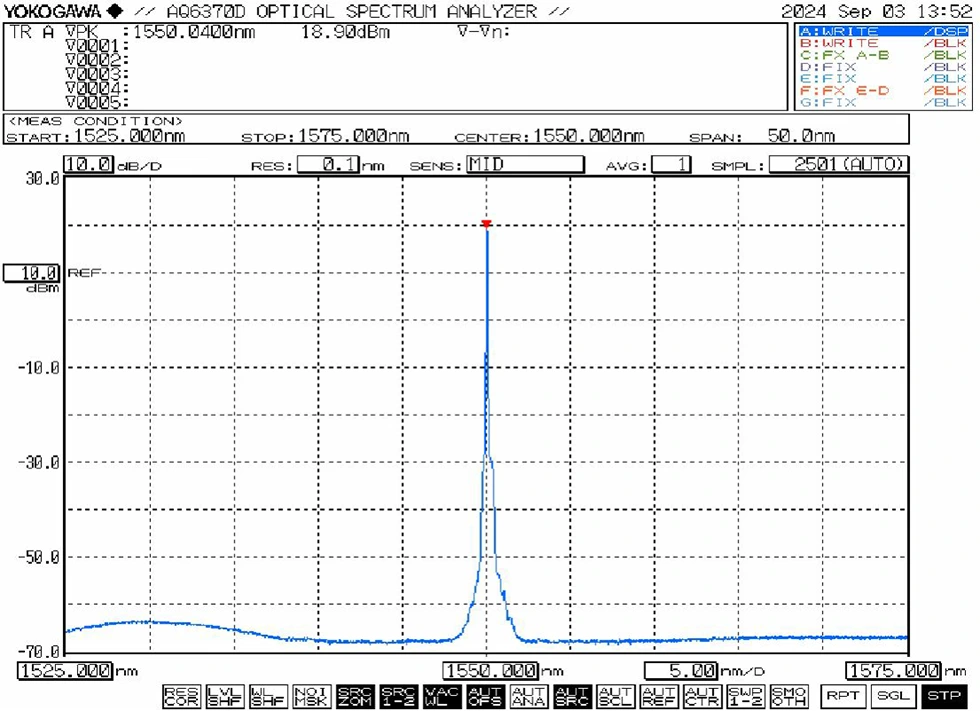

● Espectro típico: 1550 nm

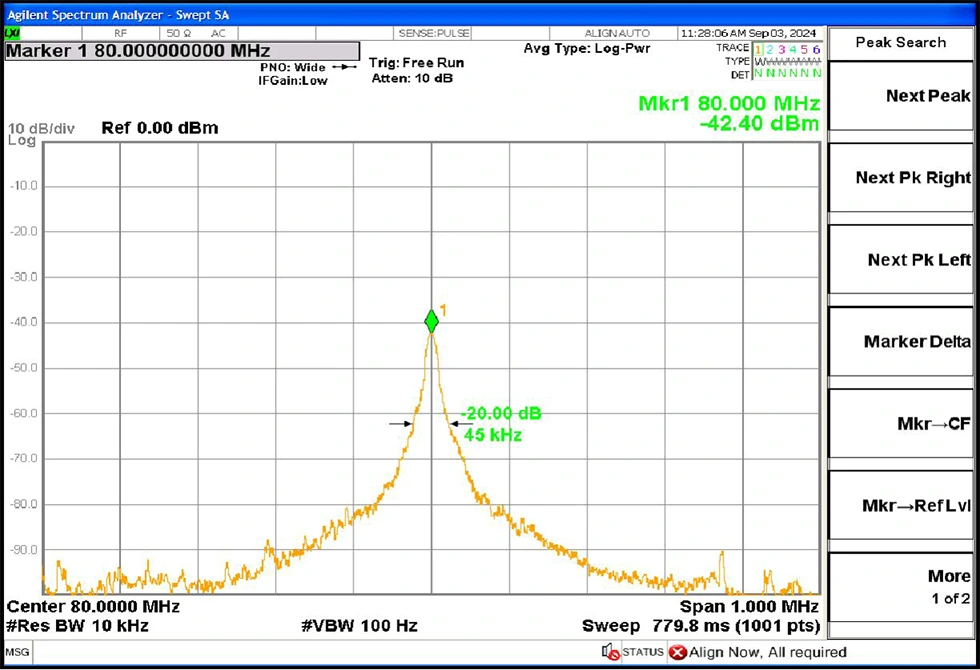

● Ancho de línea típico: ancho de línea espectral de 3 dB ≤ 3 KHz (igual a 20 dB de ancho de línea / 20)

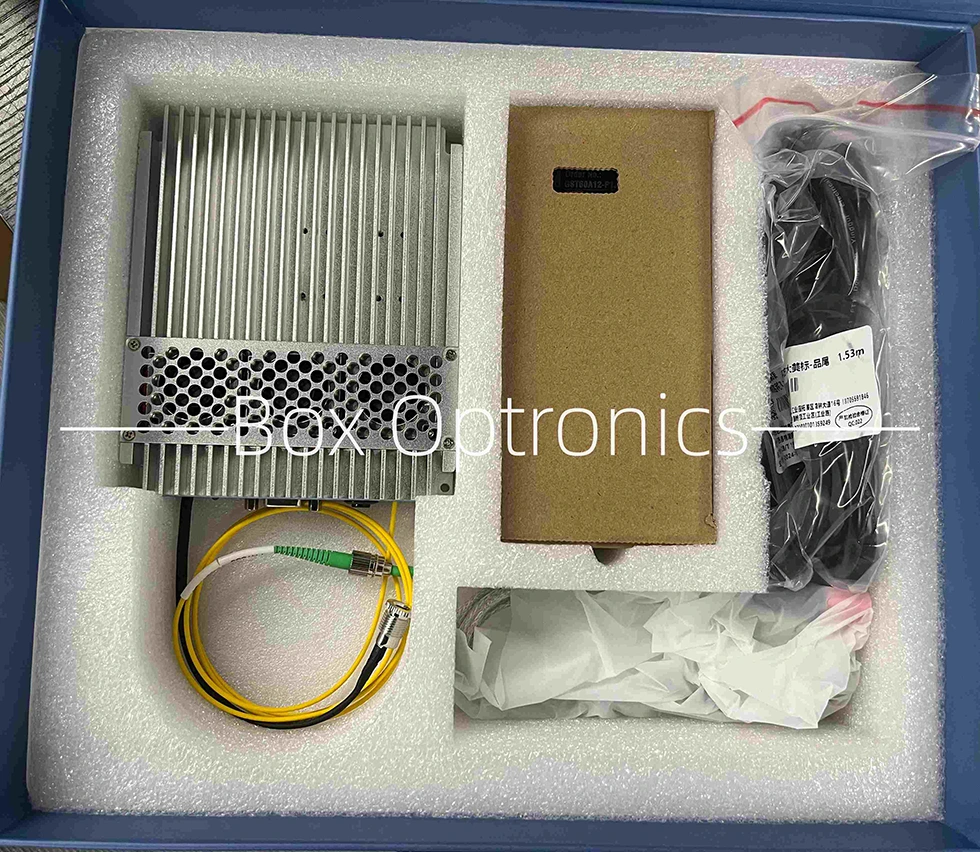

● Ejemplo de embalaje

Operación Pasos

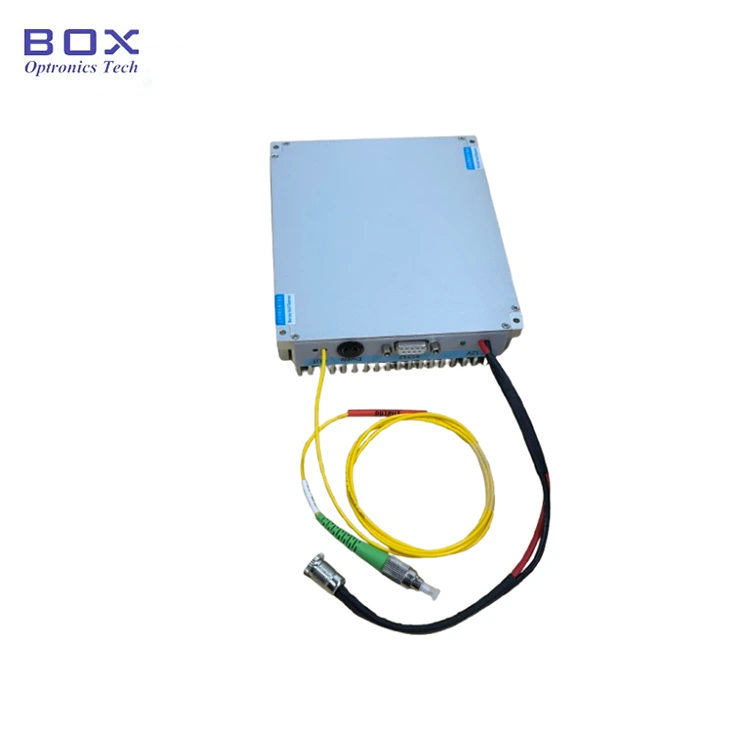

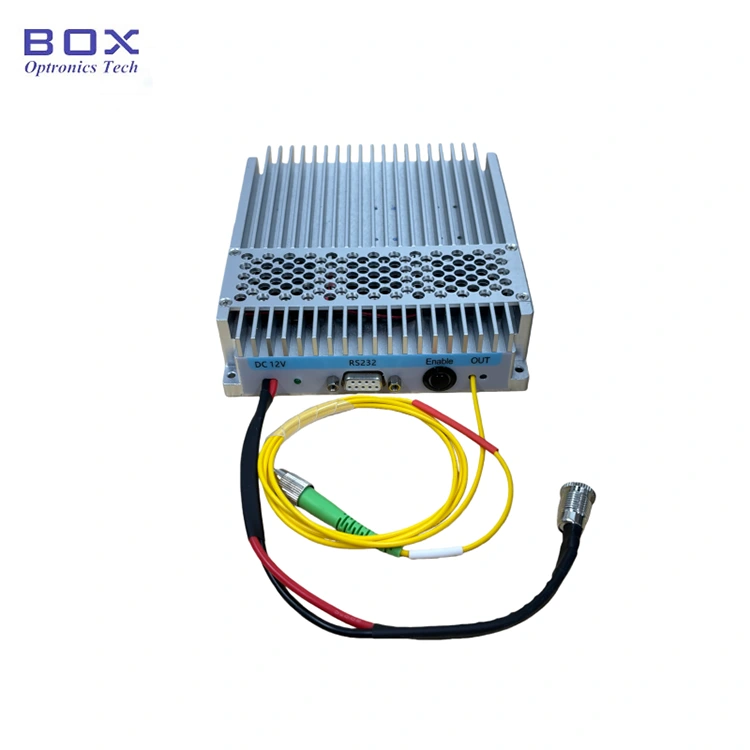

1.Apariencia: El módulo incluye un conector de alimentación, indicador de alimentación, RS232 Interfaz de comunicación, interruptor de activación de salida y puerto de fibra de salida láser.

2.Poder Suministro: El puerto de alimentación utiliza una interfaz estándar DC5,5 × 2,1 mm. Utilice únicamente el adaptador de corriente original compatible (DC5V o CC 12 V). Los adaptadores de corriente inadecuados pueden dañar la fuente de luz. En forma de U El cable de alimentación del conector para conectar a una fuente de alimentación de interruptor está disponible previa solicitud. solicitar en el momento de la compra.

3.Conectando el puente de fibra óptica: retire la tapa antipolvo del conector de fibra, inspeccione la cara del extremo en busca de contaminación o daños y asegúrese limpieza antes de conectar a otros dispositivos de fibra o equipos de prueba. Para En modelos de alta potencia, se recomienda el empalme por fusión.

4.Conectando el módulo a una computadora host: utilice el incluido Cable de datos serie USB-RS232 para conectar el módulo al ordenador. Instale el Controlador serial dedicado (proporcionado por el fabricante) para permitir la comunicación. Sin el controlador, el software host no puede conectarse al módulo.

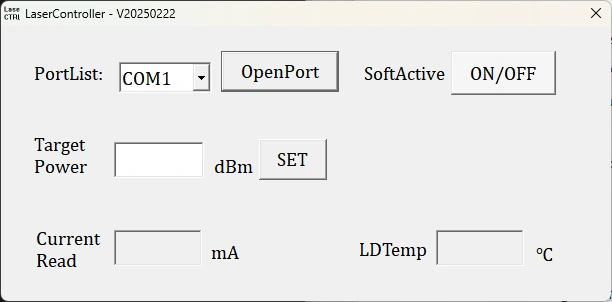

5.Software: El software host permite ajustar la potencia de salida y controlar la salida del láser a través del Botón "SoftActive". El software muestra la corriente configurada de la bomba, la salida estado de monitoreo de energía y temperatura.

6. Memoria de parámetros: configuración y El estado configurado a través del software se guarda automáticamente en la carpeta del módulo. memoria interna. No se requiere conexión a la computadora host si los parámetros no Necesita modificación.

Realizar pedidos información

por ejemplo: NLFL-1550-50-T-SM-M

(Información de pedido: Láser de fibra de ancho de línea ultraestrecho de 1550 nm y 3 kHz, 50 mW potencia de salida, potencia ajustable, fibra SM, paquete de módulos).

Para otros requisitos personalizados, comuníquese con: ventas06@boxoptronics.com

Hoja de datos y Hoja de prueba

Ficha de datos

Hoja de prueba

Condiciones de cotización y pago

● Términos de cotización

(1) EXW:

Si tiene una cuenta de DHL/UPS/FedEx, Box Optronics sugiere usar el EXW. Enviamos a través de su cuenta; No cobramos el costo de envío.

(2) PAD:

Si no tiene una cuenta, pague por adelantado el costo de envío para los productos.

(3)Otro

● Condiciones de pago

PayPal y T/T están disponibles.

plazo de entrega

La producción tarda alrededor de 15 días hábiles. (Si hay algunos En stock, el envío será más rápido).

La logística internacional puede tardar entre 3 y 5 días laborables.

1. Notas de funcionamiento y mantenimiento: ancho de línea ultraestrecho de 1550 nm y 3 kHz Láser de fibra

● Evite conectar y desconectar con frecuencia los conectores de fibra para evitar acumulación de polvo y daños en los extremos.

● Limpie los conectores de fibra con un paño sin pelusa e inspeccione con un Detector de extremo de fibra antes de la conexión. Siempre conecte/desconecte fibras sin energía para evitar quemaduras en el extremo. Tape los conectores no utilizados con tapas antipolvo.

● Guarde el equipo en un ambiente seco y libre de humedad.

Garantía de Calidad y Servicio postventa

● Período de garantía:

Reparación o reemplazo gratuito por defectos no inducidos por el hombre dentro de 1 año desde la compra. Servicios de mantenimiento pagos disponibles después de 1 año.

● Exclusiones de la garantía gratuita:

Durante el período de garantía gratuito, servicios gratuitos de reparación o reemplazo. Se proporcionará para fallas causadas por problemas de calidad del producto. Sin embargo, Caja Optronics se reserva el derecho de rechazar servicios de reparación gratuitos en los siguientes casos Casos dentro del período de garantía:

(1) Daños causados por factores naturales (por ejemplo, rayos, polvo) o influencias ambientales.

(2) Mal funcionamiento debido a una operación incorrecta por parte del usuario.

(3) Daño físico evidente causado por error humano.

(4) Desmontaje, modificación o reparación no autorizados.

(5) Etiquetas de garantía alteradas o incompletas en la carcasa.

(6) Daño o pérdida durante el transporte.
